Installation d’une Sharp thermopompe murale au Plateau-Mont-Royal

Optimiser un emplacement étroit sous escalier métallique, sans compromettre le rendement ni l’accès maintenance

Le contexte d’un plex du Plateau et nos objectifs

Chez AirGreen, nous intervenons dans un plex typique du Plateau-Mont-Royal : façade latérale en clin rouge, mur de brique d’angle, escalier extérieur métallique vert et cour étroite. Le propriétaire souhaite améliorer le confort de l’étage principal toute l’année, tout en gardant l’espace de circulation libre et en limitant les nuisances sonores dans une cour partagée. Nous proposons une thermopompe murale Sharp (gamme récente au réfrigérant R-32), reconnue pour sa modulation fine et son module Plasmacluster™ favorable à la qualité d’air intérieur.

Choix de l’équipement et cohérence avec l’habitation

• Technologie inverter : la machine module en continu, ce qui évite les cycles courts fréquents dans les petits volumes des plex montréalais.

• R-32 : charge réduite et meilleur transfert de chaleur que le R-410A, avec gains de rendement saisonnier.

• Acoustique : ventilateur extérieur à profil discret et mode silencieux utile en cour intérieure.

• Plasmacluster™ : assainissement d’air intérieur apprécié dans les logements urbains à aération limitée.

Selon la superficie chauffée et la perméabilité du bâtiment, nous dimensionnons la capacité (souvent 12 000 à 18 000 BTU pour une aire de vie ouverte). L’objectif est de fonctionner majoritairement en régimes bas et moyens afin d’optimiser le SEER/HSPF réels et le confort.

Étude d’implantation : contraintes et décisions

Les contraintes du site sont claires :

• Espace étroit sous escalier ;

• Deux matériaux (clin et brique) ;

• Cheminement piéton le long du mur ;

• Cour commune imposant une vigilance acoustique.

Nos décisions techniques :

• Fixation sur équerres murales galvanisées à portée prolongée, ancrées dans la brique porteuse. Cette configuration dégage le sol, libère le passage et garantit les dégagements arrière/lateraux pour la reprise d’air.

• Silentblocs haute densité pour couper la transmission vibratoire à la maçonnerie (proximité escalier).

• Hauteur relevée par rapport au terrain pour protéger l’appareil des accumulations d’eau et de neige et pour faciliter l’entretien.

• Boîte de déconnexion extérieure étanche, positionnée à droite de l’unité pour un accès immédiat lors des entretiens.

Parcours frigorifique et alimentation électrique

Le parcours ligneset est court et direct vers la zone intérieure, avec pénétration murale derrière l’appareil. Nous formons des rayons de courbure amples pour préserver l’intégrité des tubes. L’isolant à cellules fermées est continu et protégé UV en extérieur. Le drain de l’unité intérieure suit une pente gravitaire permanente vers l’extérieur ; le percement est incliné pour éviter tout retour d’eau.

L’alimentation électrique est dédiée depuis le panneau principal de l’habitation, calibrée selon la plaque signalétique, et protégée par disjoncteur courbe adapté. La déconnexion est fixée à hauteur réglementaire, câblée en gaine approuvée pour l’extérieur, avec une boucle anti-ruissellement avant entrée en boîte.

Pose et ancrages : précision et durabilité

• Percements réalisés dans la brique avec tamis chimiques pour ancrer les goujons inox ; serrage contrôlé au couple.

• Équerres nivelées afin d’éviter les contraintes mécaniques sur le châssis et de préserver la silence de fonctionnement.

• Dégagements respectés sur les côtés et en façade pour la circulation d’air, malgré l’escalier à proximité.

• Protection anticorrosion sur toutes les coupes et fixations exposées.

Mise en service instrumentée

Notre protocole de mise en service garantit la performance et la fiabilité :

1. Épreuve d’azote à pression contrôlée sur l’assemblage complet.

2. Tirage au vide profond (< 500 microns) maintenu sans remontée pendant la période de stabilisation.

3. Ouverture des vannes et équilibrage ; vérification des températures de soufflage/retour.

4. Lectures au manifold et thermométrie de pince pour confirmer la dérive thermique sous différentes vitesses de ventilation.

5. Contrôle acoustique à 1 m et 5 m ; ajustements au besoin (resserrage, reprise de niveau, vérification pales/obstacles).

Un rapport de mise en service accompagne toujours l’installation CVAC, avec numéros de série, photos et relevés.

Résultats obtenus pour le client

• Confort stable hiver comme été ; la modulation réduit les écarts de température perçue.

• Baisse de consommation par rapport aux chauffages d’appoint précédents grâce au fonctionnement en charge partielle.

• Intégration soignée : passage libéré, esthétique propre, maintenance simplifiée par la déconnexion accessible.

• Silence en cour intérieure : choix de vitesse nocturne et support antivibratile efficaces.

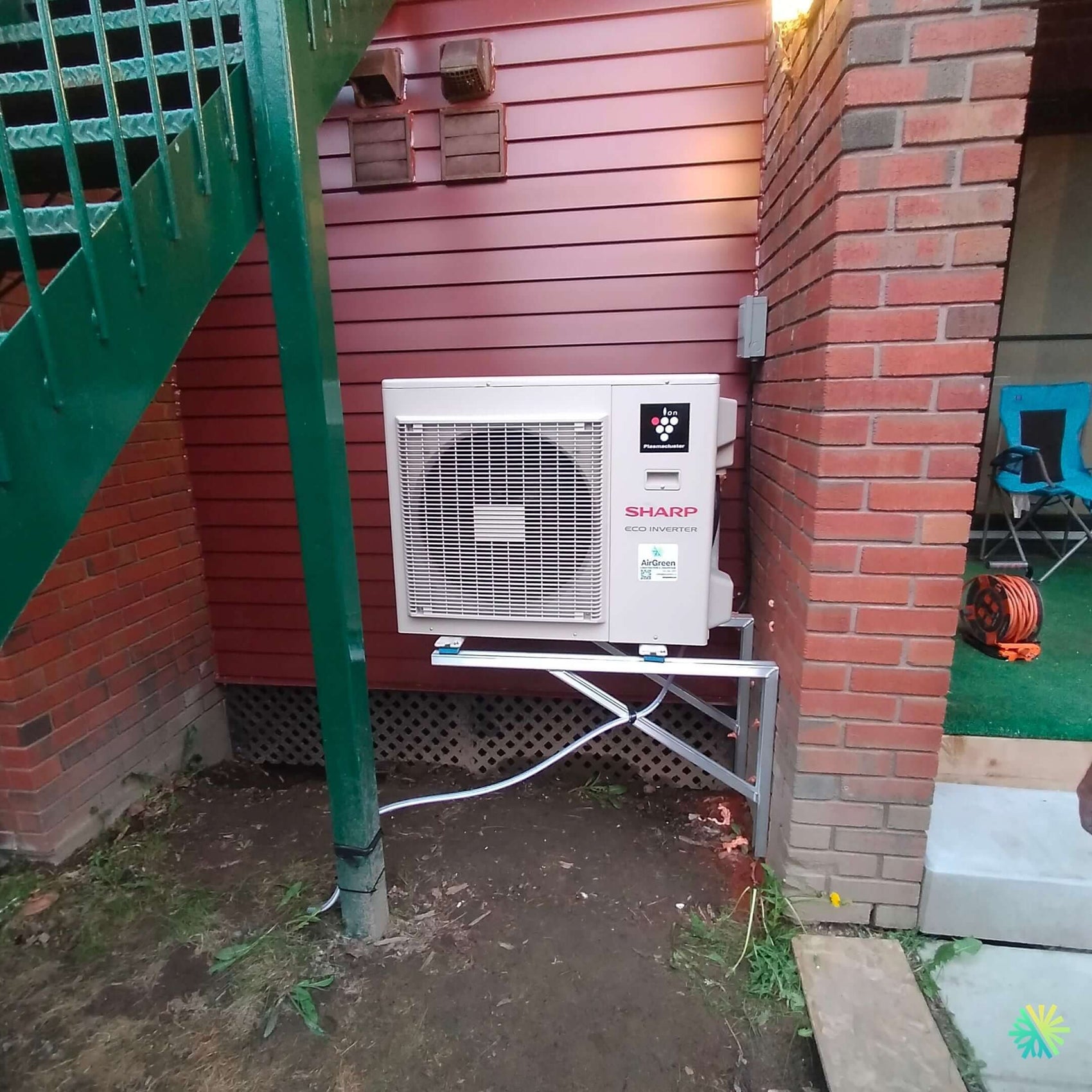

Détails visibles sur l’installation

• Support mural en cadre, bras de portée adaptés à l’alignement du mur et de l’escalier.

• Capping et cheminement nets, radius réguliers, isolant continu.

• Déconnexion à droite, à portée de main, capotée contre les intempéries.

• Hauteur libre au-dessus du sol pour l’évacuation du dégivrage et l’absence de stagnation d’eau.

Bonnes pratiques et pièges à éviter (en milieu dense)

• Anticiper la recirculation : éviter d’orienter le rejet d’air vers des parois ou sous un escalier clos.

• Surélever correctement : une pose trop basse favorise l’ensevelissement par la neige et le gel des pales.

• Soigner la pente du drain : un drain sans pente ou trop exposé gelera et peut provoquer des débordements.

• Limiter la longueur des lignes : parcours courts et isolés = meilleures performances et moins de bruit.

• Respecter les dégagements imposés par le fabricant et par le code en vigueur pour la sécurité et la maintenance.

Entretien et pérennité

Un entretien CVAC annuel est recommandé :

• nettoyage échangeurs intérieur/extérieur ;

• resserrage électrique et vérification des intensités ;

• contrôle visuel des isolants et des points d’ancrage ;

• purge et test du drain.

Nous programmons avec le client un rappel en début d’hiver et en début d’été. Entre deux visites, garder la zone libre de feuilles et de poussière assure une constance de rendement.

Rendements, coûts d’opération et subventions

Les thermopompes murales R-32 de génération récente offrent des COP élevés à mi-saison et restent performantes par temps froid. Dans le Grand Montréal (Montréal, Laval, Longueuil, Rive Nord, Rive Sud), elles sont généralement admissibles à des programmes d’aide ciblant l’efficacité énergétique électrique. Nous accompagnons le client dans la constitution du dossier (attestations techniques, photos, facture détaillée).
