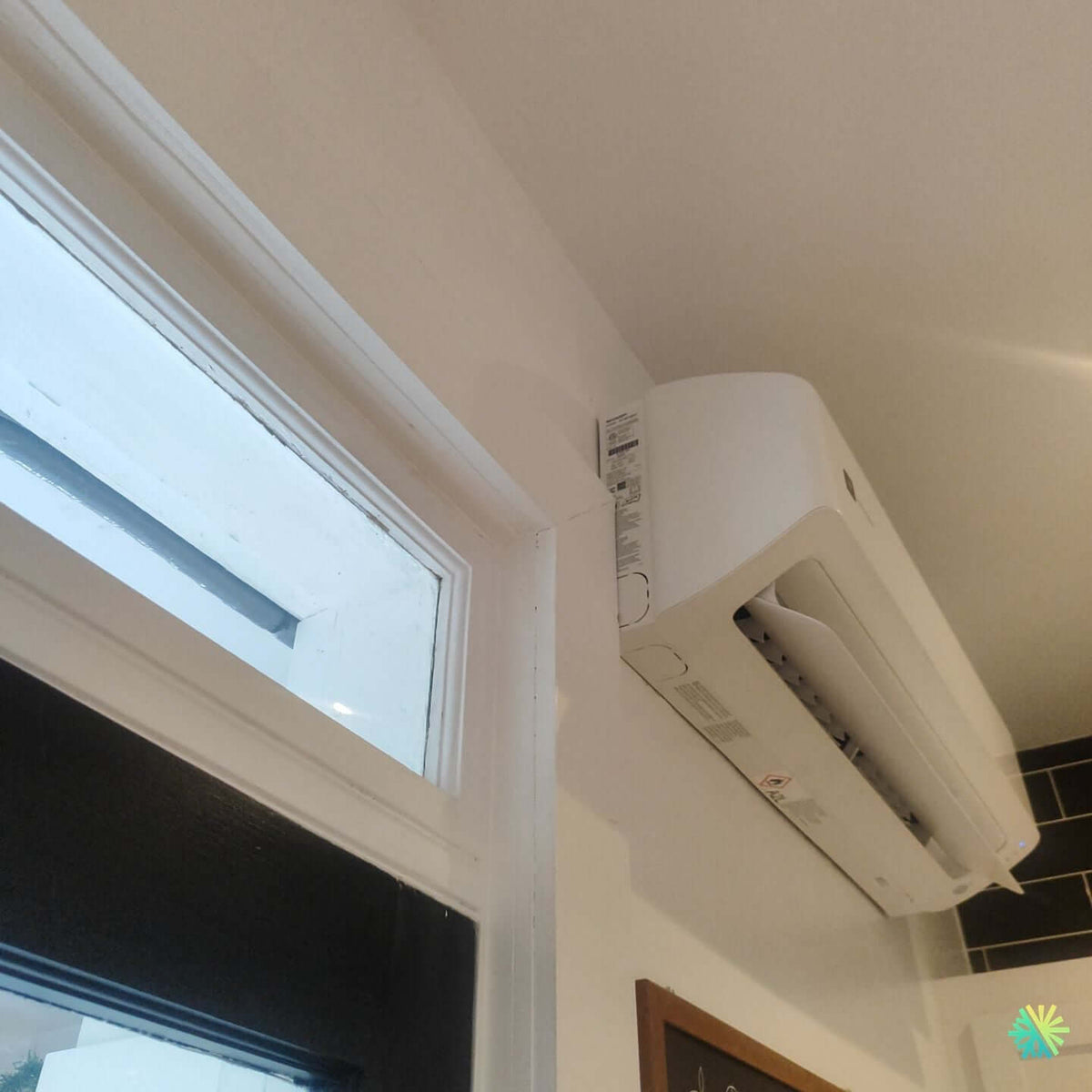

Installation d’une Sharp ZU1 thermopompe murale à Plateau-Mont-Royal

Une tête intérieure parfaitement intégrée au-dessus d’une porte vitrée : confort discret et finition soignée signés AirGreen

Dans un commerce de quartier du Plateau-Mont-Royal, nous avons installé une thermopompe murale Sharp (série ZU1, réfrigérant R-32). Le défi : intégrer la tête intérieure au ras du plafond et en retour droit d’une porte vitrée, dans un angle exigu, tout en respectant les dégagements, la pente de drainage et l’esthétique intérieure. Résultat : un confort stable été comme hiver, une circulation d’air optimisée vers l’aire d’accueil, et une finition nette qui se fond dans le décor du local.

Contexte du projet et objectifs de confort

Le client souhaitait :

• Un rafraîchissement rapide aux heures d’achalandage ;

• Un chauffage efficace par temps froid sans bruit parasite dans l’espace de service ;

• Une intégration discrète au-dessus de la porte d’entrée pour libérer les murs d’exposition ;

• Un entretien simple, sans éléments visibles ni gouttelettes près de la menuiserie.

La Sharp ZU1, nouvelle génération R-32, répond à ces attentes : haut rendement saisonnier, stabilité par grand froid, modulation fine de la vitesse du ventilateur et niveau sonore bas, idéal pour un commerce de proximité.

Lecture de l’espace : pourquoi placer la tête intérieure au-dessus de la porte

Installer la tête à cet endroit présente plusieurs avantages techniques et d’usage :

• Diffusion longitudinale le long du plafond, qui balaye l’aire centrale du local sans souffler directement sur les clients ;

• Trajet frigorifique très court (traversée murale latérale à droite), limitant les pertes de charge et améliorant la performance globale ;

• Drainage gravitaire naturellement facilitée par la hauteur et la proximité de l’extérieur ;

• Protection de la machine contre les chocs : loin des rayonnages et du passage.

Cette configuration exige toutefois une précision millimétrée pour respecter les dégagements plafond-unité prescrits par la marque, maintenir l’accès au capot de service et préserver la rigidité de la fixation dans un coin de mur.

Choix de la machine : Sharp série ZU1 (R-32)

La série ZU1 se distingue par :

• Son compresseur Inverter réactif, qui ajuste la puissance aux besoins réels ;

• Son réfrigérant R-32, plus efficient que le R-410A et orienté transition énergétique ;

• Des filtres faciles d’accès pour l’entretien régulier ;

• Des modes de soufflage qui évitent l’inconfort (orientation lamellaire, balayage automatique) ;

• Une compatibilité avec les programmes de subventions lorsque combinée à des critères d’efficacité reconnus.

Pour un commerce sur artère urbaine du Plateau, cette machine garantit le calme et limite les variations de température liées aux ouvertures fréquentes de la porte.

Étapes clés de l’installation CVAC

1) Repérage, ancrage et mise à niveau

• Traçage de la plaque d’installation en tenant compte de la mouluration de la porte et du plafond ;

• Utilisation d’ancrages adaptés au support (gypse sur ossature/bois ou maçonnerie selon le mur porteur), avec vérification du cisaillement admissible ;

• Mise à niveau rigoureuse de la platine pour garantir l’évacuation condensats et éviter toute vibration.

2) Sortie de droite et traversée murale courte

• Sortie latérale droite de la tête (cache-service visible côté droit) pour minimiser la longueur apparente ;

• Percement unique avec fourreau et coupe-vapeur, légère pente extérieure pour un drainage gravitaire fiable ;

• Ligature et isolation des liaisons frigorifiques (cuivre désoxydé isolé haute densité) pour prévenir condensation et pertes.

3) Drainage maîtrisé

• Drain gravitaire priorisé : pente continue vers l’extérieur, pas de poches d’air ;

• Jointoiement étanche autour du passe-paroi pour protéger la menuiserie et éviter toute infiltration près de la porte.

4) Alimentation électrique et communication

• Acheminement discret du câble de communication vers l’unité extérieure ;

• Raccordement au disjoncteur dédié selon le calibre requis par la plaque signalétique, avec mise à la terre conforme au Code.

5) Mise en service et vérifications

• Tirage au vide jusqu’au seuil prescrit, test d’étanchéité et libération du fluide ;

• Mesures de température soufflage/reprise, intensité, pression statique et bruit ambiant pour valider la performance ;

• Paramétrage des angles de volets afin de ne pas souffler sur la zone comptoir.

Détails d’intégration visibles sur l’installation

• Positionnement haut : la tête est au ras du plafond, optimisée pour un balayage horizontal et une reprise d’air efficace ;

• Coin de mur droit : accès conservé au capot latéral pour maintenance ;

• Menuiserie de porte proche : nous avons protégé la traverse et ajusté la pente du drain pour prévenir tout impact sur le dormant ;

• Finition blanche : l’unité s’harmonise au mur clair ; l’esthétique intérieure demeure sobre et professionnelle.

Bonnes pratiques et pièges à éviter dans ce type de configuration

• Dégagement plafond : respecter le minimum du fabricant pour éviter la recirculation d’air chaud/froid et les alarmes de température.

• Drain : ne jamais créer de contre-pente ; vérifier le débit en mode refroidissement avant fermeture des capots.

• Percement : viser une traversée courte et légèrement inclinée ; protéger la menuiserie peinte.

• Vibrations : serrage progressif de la platine et tampons antivibratiles au besoin ; contrôler les bruits solidiens dans les murs légers.

• Télécommande/thermostat : prévoir un emplacement à l’abri des rayons directs de la porte vitrée et loin du rideau d’air, pour des lectures fiables.

Résultat obtenu

Dès la mise en service, la température d’accueil s’est stabilisée rapidement. Les clients profitent d’un souffle doux dirigé vers l’intérieur du local, tandis que le personnel garde une zone de travail neutre près du comptoir. La machine reste quasi inaudible sur les vitesses basses et réactive lors des entrées multiples de clients.

Entretien CVAC recommandé par AirGreen

Pour maintenir la performance :

• Nettoyage des filtres tous les 1 à 3 mois (plus fréquent en commerce alimentaire) ;

• Inspection annuelle : pressions, intensité, condensats, serrage des connexions, état des isolants ;

• Vérification du drain en début d’été pour prévenir tout refoulement ;

• Contrôle des fixations et de l’étanchéité du passe-paroi.

Ces gestes prolongent la durée de vie de la thermopompe et conservent un rendement énergétique optimal.

Subventions et efficacité énergétique

Les thermopompes murales R-32 efficaces au grand froid sont généralement admissibles à divers programmes d’aide au Québec. Selon le profil énergétique du bâtiment et les appareils existants, des montants peuvent être disponibles pour l’achat et l’installation d’équipements Energy Star performants. Notre équipe accompagne chaque client pour documenter le dossier, choisir la capacité (BTU) appropriée et maximiser l’éligibilité.

Pourquoi AirGreen pour vos projets au Plateau, à Montréal, Laval, Rive Sud et Rive Nord

• Maîtrise des bâtiments typiques du Grand Montréal (plex, commerces de rue, condos) ;

• Travail propre et discret, respectant l’activité commerciale ;

• Dimensionnement précis : nous alignons la capacité BTU sur l’enveloppe, l’orientation et l’usage réel ;

• Service complet : conseil, installation CVAC, entretien, réparations, et aide aux subventions.

Que ce soit au Plateau-Mont-Royal, à Laval, à Longueuil, sur la Rive Nord ou la Rive Sud, nous proposons des solutions durables, efficientes et adaptées à vos espaces de vie ou de travail.

Fiche technique – points saillants de ce chantier

• Type : thermopompe murale Sharp, série ZU1 (R-32) ;

• Emplacement : au-dessus d’une porte vitrée, en coin de mur, dégagement plafond respecté ;

• Parcours : traversée courte côté droit, liaisons frigorifiques isolées haute densité, drain gravitaire ;

• Finition : capots d’origine intérieurs, sortie discrète ;

• Mise en service : tirage au vide, essais fonctionnels complets, réglage des volets pour diffusion douce ;

• Entretien : accès conservé au capot latéral pour filtres et connectiques.
