Réalisation

Installation d’une Sharp ZU1 thermopompe murale à Villeray–Saint-Michel–Parc-Extension

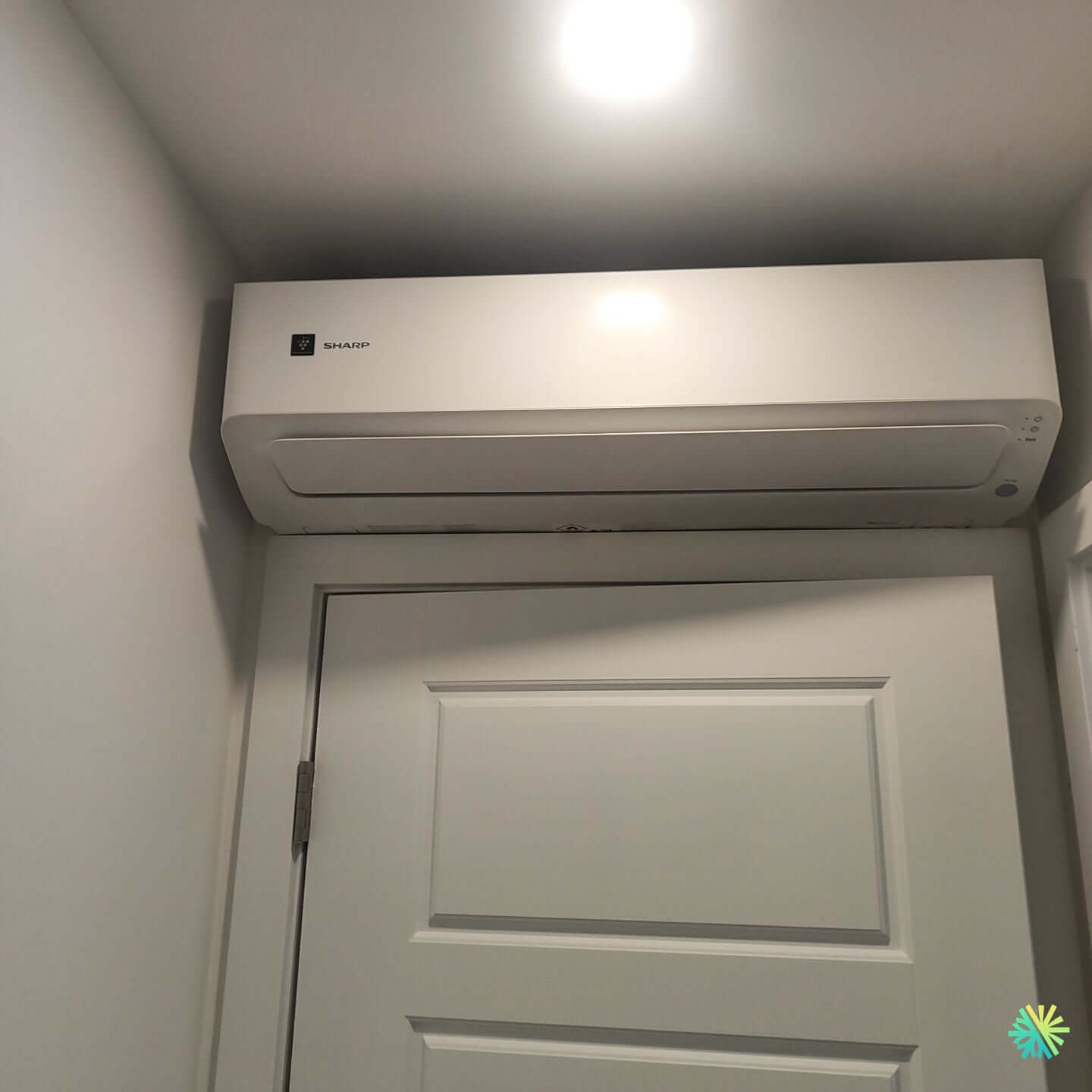

Thermopompe murale Sharp ZU1 installée au-dessus d’une porte dans un couloir à Villeray–Saint-Michel–Parc-Extension : diffusion optimisée, finitions propres, entretien simplifié. Installation CVAC AirGreen pour Montréal et environs.

Par AirGreen Climatisation & Chauffage Admin6 min de lecture
Installation d’une Sharp ZU1 thermopompe murale à Villeray–Saint-Michel–Parc-Extension
Installation d’une Sharp ZU1 thermopompe murale à Villeray–Saint-Michel–Parc-Extension
–chapitres dans ce récit
6 minde lecture
–type d’installation
2026année du chantier publié
La visite

Faites le tour de l’installation

Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.

Schéma générique : thermopompe murale, unité intérieure et unité extérieure

En été, l’unité extérieure rejette dehors la chaleur de la maison.

Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.

  1. Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.

  2. Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.

  3. Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.

  4. Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.

  5. Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.

  6. Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.

  7. Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.

Le chantier

Performance quatre saisons, diffusion d’air précise et intégration discrète : une installation CVAC pensée pour un appartement montréalais aux circulations étroites, sans compromis sur le confort ni sur l’esthétique.

Objectif du projet

Dans un logement du secteur Villeray–Saint-Michel–Parc-Extension, les propriétaires souhaitent un système efficace pour chauffer et climatiser l’aire de vie principale et les chambres adjacentes, tout en préservant l’espace mural. La solution retenue : une thermopompe murale Sharp (série ZU1, réfrigérant R-32), réputée pour sa stabilité en chauffage par temps froid et sa modulation très fine en demi-saison.

Pourquoi la Sharp série ZU1 pour ce logement

  • Rendements élevés et stabilité en basse température, adaptés aux hivers montréalais.

  • Réfrigérant R-32 : meilleure efficacité volumétrique et plus faible PRP que le R-410A.

  • Silence de fonctionnement grâce au compresseur Inverter et au profil de soufflage continu.

  • Fonctions de confort : balayage automatique vertical/horizontal, mode éco, maintien hors-gel, redémarrage après coupure.

  • Filtration multi-étages pour améliorer la qualité de l’air intérieur.

Analyse des lieux et positionnement

Le logement présente un couloir étroit distribuant la pièce de vie et les chambres. Pour concilier diffusion d’air et dégagements normatifs, nous installons la tête au-dessus de l’huisserie, en partie haute, ce qui offre :

  • un flux d’air direct vers la zone de vie,

  • un effet d’induction qui entraîne l’air conditionné vers les pièces adjacentes dès que les portes sont entrouvertes,

  • une intégration discrète à proximité du plafond, sans empiéter sur le mobilier.

Dégagements respectés : 150 mm latéraux minimum, 100 mm en sous-face, et accès libre au carter pour l’entretien des filtres. L’éclairage en plafond a été conservé sans générer d’ombre portée sur la reprise d’air.

Détails d’installation CVAC

Parcours frigorifique et finitions

  • Percement soigné au-dessus du linteau avec manchon isolant pour éviter les ponts thermiques.

  • Liaisons cuivre isolées à cellules fermées avec ruban pare-UV; rayon de courbure contrôlé pour préserver le retour d’huile.

  • Capping intérieur blanc affleurant aux moulures pour une finition propre et démontable.

  • Brasage sous balayage d’azote, puis tirage au vide profond et test de tenue à l’azote avant ouverture des vannes.

Alimentation électrique et protections

  • Circuit dédié au panneau, disjoncteur calibré selon la plaque signalétique de l’unité, câble normalisé FT4.

  • Communication et alimentation entre unités passées en gaine pour protéger les conducteurs au droit de la traversée.

Gestion des condensats

  • Priorité au gravitaire avec pente continue et siphon de service.

  • Lorsque la topologie impose un relevage (passage de porte ou longue portée), mise en place d’une mini-pompe de condensats silencieuse avec ligne isolée et anti-retour, afin d’éviter tout suintement en période de refroidissement.

Mise en service et contrôles

  • Vérification d’étanchéité (azote), vide stabilisé et test de remontée.

  • Contrôle des intensités en régime, mesure des surchauffes et sous-refroidissements.

  • Paramétrage du balayage automatique pour prioriser la pièce de vie et limiter le souffle direct sur la zone de passage.

  • Explications au client sur le nettoyage des filtres, la planification saisonnière et les modes éco.

Résultats observés

  • Confort immédiat dans l’aire de vie; température homogène du couloir aux pièces adjacentes.

  • Niveau sonore très bas : la tête Sharp ZU1 reste imperceptible en vitesse auto au quotidien.

  • Réactivité en rafraîchissement lors des pics de chaleur, avec une consommation contenue grâce à la modulation Inverter.

  • En hiver, l’unité maintient facilement la consigne sans appoint, réduisant les coûts d’opération.

Bonnes pratiques AirGreen pour les couloirs étroits

  • Hauteur : installer en partie haute pour dégager la zone de circulation et améliorer la portée du jet d’air.

  • Orientation : programmer un balayage large afin de casser l’effet « tunnel » et diffuser vers les embranchements du couloir.

  • Condensats : sécuriser la pente; si une pompe est requise, choisir un modèle à détection progressive pour éviter les cycles fréquents.

  • Acoustique : découpler la plaque de support avec silentblocs et vérifier l’absence de résonance sur le linteau.

Données techniques clés du projet (Villeray–Saint-Michel–Parc-Extension)

  • Équipement : thermopompe murale Sharp, série ZU1 (R-32).

  • Implantation intérieure : au-dessus d’une porte, couloir étroit, dégagements normatifs.

  • Parcours : traversée à hauteur de linteau, liaisons isolées, finitions en capping blanc.

  • Condensats : gravitaire privilégié; solution de pompe prête si réaménagement futur.

  • Électrique : circuit dédié, protections conformes, câblage sous gaine.

  • Service : accès aisé aux filtres sans démontage majeur; entretien annuel recommandé.

Subventions et conformité

La thermopompe Sharp R-32 peut être admissible à certains programmes de soutien à l’efficacité énergétique lorsque les conditions de performance et d’installation sont respectées. Nous guidons les propriétaires sur l’admissibilité et la documentation exigée, que ce soit à Montréal, Laval, Longueuil, en Rive Nord ou en Rive Sud.

Entretien CVAC : nos recommandations

  • Aspirer les filtres toutes les 4 à 6 semaines en période intensive.

  • Planifier un entretien annuel : nettoyage de la batterie, contrôle des intensités, calibrage des sondes, inspection de la ligne de condensats.

  • En été, laisser les portes des pièces ouvertes quelques minutes après la mise en route pour accélérer l’uniformisation de la température.

  • En hiver, utiliser la consigne stable (19–21 °C) plutôt que des variations fréquentes qui augmentent la consommation.

Ce que nous apportons sur chaque chantier

  • Dimensionnement précis selon l’enveloppe et les habitudes d’occupation.

  • Pose propre et réversible, avec chemins lisibles et composants accessibles.

  • Respect de la membrane de toiture et des façades lorsque des traversées sont nécessaires.

  • SAV local : interventions rapides et pièces de rechange pour limiter les délais.

Et pour votre habitation ?

Que vous soyez à Montréal, Laval, Longueuil, en Rive Nord ou en Rive Sud, l’équipe AirGreen installe des thermopompes murales de dernière génération (R-32/R-454B) en s’adaptant aux contraintes réelles des appartements, plex et copropriétés. Nous livrons des projets soignés, durables et faciles à maintenir.

L’appareil

L’appareil de ce chantier, en chiffres

La gamme telle que publiée sur airgreen.ca : choisissez une taille pour voir sa capacité par grand froid.

La gamme, taille par taille
TailleChauffage à −8 °CChauffage à −15 °CPoint le plus froid certifiéCOP à −15 °CSEERHSPFAide LogisVert indicative
Sharp ZU1 12 00014 50012 000−27 °C : 7 2002,1122,011,01 740 $
Sharp ZU1 15 00018 10015 300−27 °C : 10 1002,124,011,02 172 $
Sharp ZU1 18 00022 00018 000−27 °C : 11 5002,224,011,02 640 $
Sharp ZU1 24 00022 40019 000−27 °C : 12 3002,222,011,02 688 $
14 500Toute sa puissance nominale à −8 °C

Selon NEEP, elle livre 14 500 BTU/h à −8 °C (17 °F), plus qu’à 8 °C (14 000 BTU/h). Elle chauffe aussi fort par froid modéré que par temps doux.

7 2007 200 BTU/h encore à −27 °C

Selon NEEP, sa capacité maximale certifiée à −27 °C (−17 °F) est de 7 200 BTU/h, soit 60 % de sa taille nominale de 12 000 BTU.

17 100Une réserve de 17 100 BTU/h par temps doux

À 8 °C, sa capacité maximale certifiée atteint 17 100 BTU/h, 42 % de plus que sa taille nominale de 12 000 BTU.

Données lues en direct sur la fiche airgreen.ca de chaque taille (performances certifiées NEEP / AHRI). Quand le titre nomme la taille installée, elle est mise en évidence ; sinon, toute la gamme est présentée. L’aide indiquée est celle d’aujourd’hui, selon la règle de Hydro-Québec (120 $ par 1 000 BTU/h à −8 °C) ; les montants cités dans l’article datent de sa publication. Seul Hydro-Québec confirme l’aide accordée.

Les étapes

Le jour J, étape par étape

Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.

Étape 1 sur 9L’estimation sur place

On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.

  1. L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
  2. La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
  3. La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
  4. Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
  5. L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
  6. Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
  7. L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
  8. Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
  9. Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Vos chiffres

Et chez vous, ça donnerait quoi ?

Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.

Avant / aprèsLe coût de la même chaleur

Plinthes et fournaise électrique transforment 1 kWh d’électricité en 1 kWh de chaleur. Une thermopompe en livre plus : c’est son COP. Au tarif D d’Hydro-Québec (11,142 ¢/kWh au-delà de 40 kWh par jour, depuis le 1er avril 2026) :

Avant · plinthes11,142 ¢/kWh
Après · thermopompe–

Hydro-Québec : une thermopompe peut être jusqu’à trois fois plus efficace que les plinthes électriques pour le chauffage durant la saison froide.

Estimation par kWh de chaleur, à la température choisie, avec le COP certifié de la fiche produit. Taxes, redevance d’abonnement et appoint non compris.

Repère de tailleVos plinthes, en BTU/h
–BTU/h de chauffage électrique installé

    Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.

    Les erreurs évitées

    Quatre erreurs qu’on ne fait pas

    Retournez chaque carte pour voir ce qu’on fait à la place.

    Pour aller plus loin

    Votre propre projet, étape par étape

    Au fil des saisons

    Quoi faire, saison par saison

    Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.

    • Nettoyer les filtres de l’unité intérieure.
    • Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
    • Essayer la climatisation avant les premières chaleurs.
    Chez vous

    Votre maison est-elle prête ?

    Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.

    0 / 6 cochés
    Vrai ou faux

    Quatre affirmations, vraies ou fausses ?

    Tout se joue sur des détails que vous venez de voir.

    1. En chauffage, l’unité extérieure peut produire de l’eau.

    2. On choisit la capacité avec une simple règle de pieds carrés.

    3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.

    4. Le sectionneur peut être caché derrière les meubles de terrasse.

    Questions fréquentes

    Ce qu’on nous demande sur ce type de travaux

    12 questions
    Une thermopompe murale chauffe-t-elle en hiver ?
    Oui, elle chauffe et climatise. Sa capacité baisse quand il fait très froid ; la plage de fonctionnement dépend du modèle et figure dans sa fiche.
    Murale ou multizone : comment choisir ?
    Une tête murale et un condenseur à l’extérieur : la solution directe pour une pièce ou une aire ouverte. Pour deux à cinq pièces, une multizone branche une tête par pièce sur un même condenseur.
    Où va l’unité extérieure ?
    Là où elle reste au-dessus de la neige, dégagée et accessible, à l’écart des passages. On le décide avec vous lors de l’estimation.
    Y a-t-il des subventions ?
    Selon le modèle et votre situation, des programmes d’aide peuvent s’appliquer, dont LogisVert d’Hydro-Québec. AirGreen vérifie le numéro de modèle avant d’annoncer un montant. Voir les subventions.
    Faut-il un permis ?
    Les règles varient d’une ville à l’autre : emplacement, distances, bruit. Voir les permis et règlements, et on vérifie pour votre adresse.
    Jusqu’à quelle température chauffe-t-elle ?
    Ça dépend du modèle. Selon Hydro-Québec, les modèles récents fonctionnent jusqu’à une température située entre −15 °C et −25 °C, et certains modèles pour climat froid sont certifiés plus bas. La température minimale figure sur la fiche de chaque appareil.
    Combien peut-on économiser ?
    Hydro-Québec indique qu’une thermopompe peut être jusqu’à trois fois plus efficace que les plinthes électriques pour le chauffage durant la saison froide. Le résultat dépend de la maison, du climat et de l’utilisation.
    Comment se calcule l’aide LogisVert ?
    Pour les thermopompes homologuées ENERGY STAR pour climat froid, Hydro-Québec indique une aide de 120 $ par tranche de 1 000 BTU/h de capacité de chauffage à −8 °C. AirGreen vérifie le modèle exact avant d’annoncer un montant ; seul Hydro-Québec confirme l’aide accordée. Voir les subventions.
    Est-ce bruyant ?
    Le niveau sonore dépend du modèle et figure en décibels sur la fiche de chaque appareil. L’emplacement compte aussi : on évite de placer l’unité extérieure sous une fenêtre de chambre quand c’est possible.
    L’unité extérieure se couvre de glace : est-ce normal ?
    Un peu de givre l’est : l’appareil fait des cycles de dégivrage. Ne frappez jamais la glace. Si l’unité reste prise dans la glace ou ne chauffe plus, appelez-nous.
    AirGreen détient-elle les licences nécessaires ?
    Oui. AirGreen détient la licence RBQ 5645-9605-01, sous-catégories 15.8 Ventilation, 15.10 Réfrigération et 16 Électricité.
    L’estimation est-elle gratuite ?
    Oui. L’estimation sur place est gratuite et la soumission suit en 24 h. Réserver mon estimation gratuite.

    Ce chantier peut aider un voisin ?
