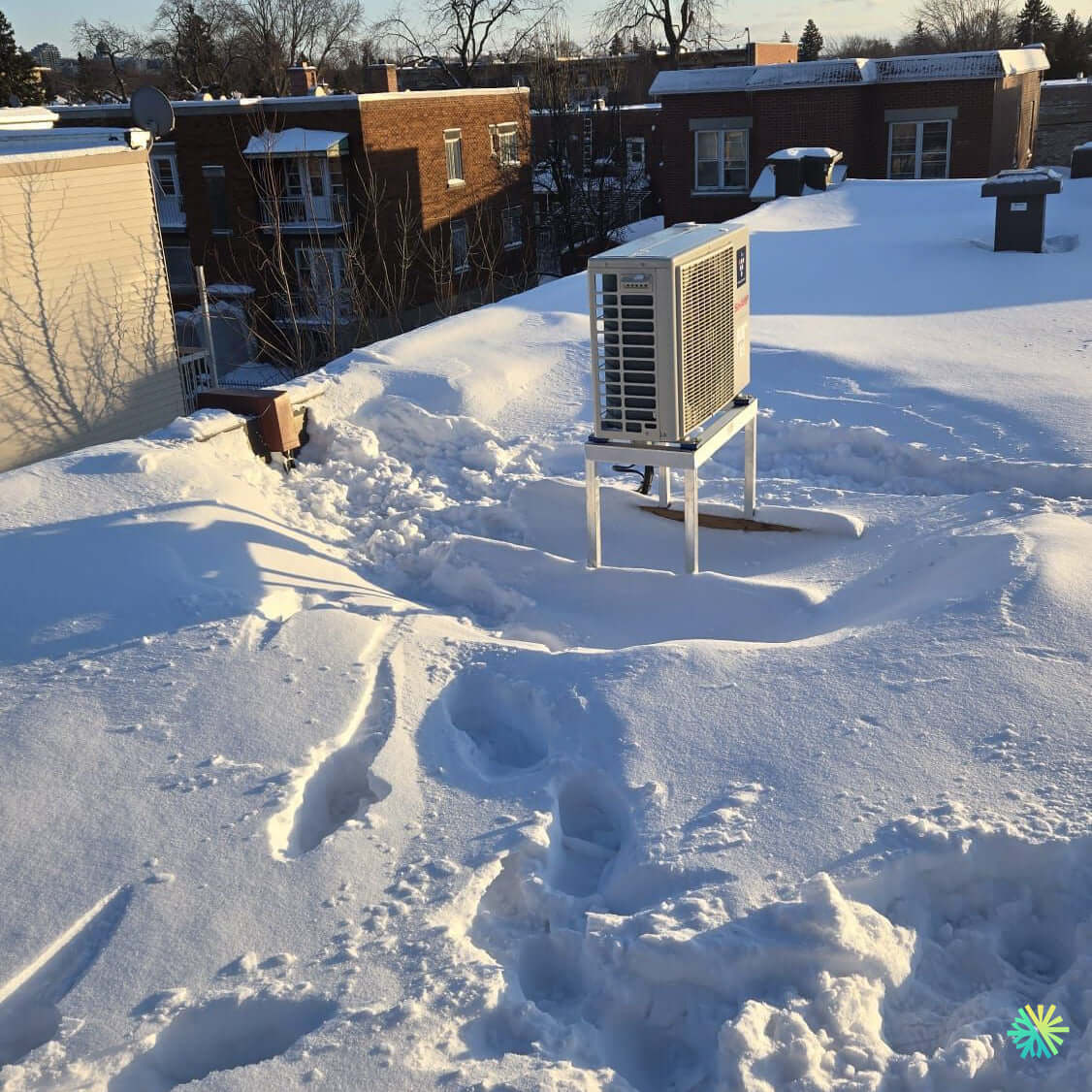

Condenseur sur toit plat, surélevé pour la neige : une pose robuste pensée pour le grand froid montréalais
Chez AirGreen, nous avons déployé une thermopompe murale Sharp – série ZU1, réfrigérant R-32, Inverter au cœur de Villeray–Saint-Michel–Parc-Extension. L’unité extérieure est installée sur un toit plat et montée sur support surélevé, afin d’assurer un fonctionnement fiable en hiver et un accès service sécuritaire. L’objectif : offrir au client un chauffage stable par basses températures et une climatisation précise l’été, sans compromis sur la durabilité ni sur l’étanchéité de la toiture.
Le bâtiment et ses contraintes climatiques
Le logement se trouve dans un plex typique du secteur, toitures plates, acrotères bas et obstacles variés (prises d’air, évents). En hiver, le site connaît congères et vents latéraux qui déplacent la poudreuse. Nous avons conçu l’implantation pour :
-
maintenir de grands dégagements autour du condenseur (faces et sommet),
-
surélever l’appareil à ~65–75 cm du plan de toiture pour rester hors zone d’accumulation,
-
préserver la membrane et l’enveloppe du bâtiment,
-
simplifier les visites d’entretien CVAC en toute saison.
Pourquoi la thermopompe murale Sharp (R-32) ici
-
Technologie Inverter : modulation fine, consommation optimisée et silence.
-
R-32 : meilleur rendement saisonnier et PRG plus faible que les anciennes générations.
-
Gamme grand froid de la série ZU1 : maintien de capacité lorsque le mercure plonge, adapté au climat de Montréal, Laval et de la Rive Nord/Rive Sud.
-
Compacité idéale pour une pose sur châssis surélevé en toiture.
Ingénierie de l’implantation sur toit plat
Support surélevé galvanisé
Le condenseur repose sur un cadre en acier galvanisé avec pieds réglables et plots antivibratiles. Des semelles de répartition protègent la membrane. Cette architecture :
-
maintient l’échangeur au-dessus de la neige et des eaux de dégivrage,
-
limite l’aspiration de poudreuse qui colmate l’ailetage,
-
évite le gel encapsulant au sol et stabilise les cycles de dégivrage.
Arrimage & étanchéité
L’arrimage tient compte des charges de vent. Les percements sont traités par solins compatibles, masticage approprié et reconstitution de la barrière vapeur côté intérieur. Les fixations structurales sont pontées sur éléments porteurs pour ne pas solliciter la membrane.
Dégagements normatifs et flux d’air
L’unité est orientée pour éviter le recyclage d’air vers les acrotères/obstacles. Les dégagements supérieurs et latéraux dépassent les recommandations du manufacturier pour garantir le débit et la capacité en chauffage.
Parcours frigorifique et traversées
-
Trajet court depuis la colonne technique intérieure afin de réduire les pertes et la charge de fluide.
-
Isolation continue haute densité, UV-stable en extérieur, sans ponts thermiques.
-
Passe-toit étanche avec pente contrôlée, mousse coupe-feu si requis et finition propre côté plafond.
-
Sectionneur extérieur étanche installé à portée de main pour la maintenance.
Gestion du givre, de la neige et du vent
-
Hauteur anti-congères : l’espace libre sous l’unité permet aux eaux de dégivrage de s’écouler sans former de blocs de glace.
-
Chemin d’évacuation sous le châssis pour éviter l’accumulation et la déformation du support.
-
Pare-neige ajouré (option) si le bâtiment présente des tourbillons récurrents selon l’orientation au vent.
-
Pare-vent léger (option) en cas d’exposition extrême, dimensionné pour ne pas pénaliser la pression statique.
À l’intérieur : tête murale et finitions discrètes
La tête murale est placée haut sous plafond dans l’aire de vie, dégagée de tout obstacle. Les liaisons suivent un capping blanc discret jusqu’au point de traversée. L’installation respecte la pente gravitaire du drain de condensats; si la configuration l’exige, nous proposons une pompe de relevage silencieuse intégrée en goulotte.
Mise en service : méthode AirGreen
-
Brasage sous azote pour protéger l’intérieur des tubes.
-
Épreuve à l’azote et tirage au vide profond (microns stables).
-
Ouverture du réfrigérant et contrôle surchauffe/sous-refroidissement.
-
Tests en chauffage en conditions hivernales : intensité, modulation, niveau sonore et dégivrage.
-
Vérifications électriques : couple de serrage, polarités, fonctionnement du sectionneur.
-
Remise des consignes : utilisation optimale hiver/été, entretien CVAC et entretien de toiture autour de l’unité.
Résultats obtenus
-
Chauffage stable en période froide grâce à la modulation Inverter.
-
Bruit réduit perçu dans le logement et chez les voisins de toits adjacents.
-
Accès service simple et sécuritaire, limitant la durée des interventions.
-
Esthétique respectée en toiture, dégagements propres et membrane protégée.
Bonnes pratiques et pièges à éviter
-
Ne jamais poser l’unité à même la membrane : la glace se forme, le rendement s’effondre.
-
Éviter les lignes trop longues : privilégier un trajet direct et isolé, sinon pertes de capacité.
-
Refuser les passe-toit improvisés : seul un solin adapté garantit la longévité.
-
Toujours prévoir un espace de 60–80 cm libre autour de l’unité après chaque tempête.
-
Nettoyage des filtres de la tête intérieure toutes les 6–8 semaines en saison.
Entretien recommandé
-
Inspection annuelle : nettoyage échangeur, vérification des cycles de dégivrage, contrôle électrique, resserrage mécanique, état des solins et du châssis.
-
Printemps : inspection visuelle de l’implantation (plots, peinture galvanisée, visserie).
-
Hiver : dégagement manuel doux autour du châssis (pas d’outils métalliques près de l’ailetage).
Données clés du projet
-
Type d’équipement : thermopompe murale (mini-split).
-
Marque/Gamme : Sharp – série ZU1, R-32, Inverter.
-
Implantation extérieure : toit plat sur support surélevé galvanisé avec plots antivibratiles.
-
Hauteur libre sous unité : ~65–75 cm.
-
Parcours frigorifique : court, isolation continue UV-stable.
-
Alimentation/commande : sectionneur étanche à proximité, gaine protégée.
-
Gestion des condensats/dégivrage : évacuation dédiée sous châssis, zone déneigée après tempêtes.
-
Conformité : bonnes pratiques CSA/RBQ, sécurité travail en hauteur CNESST.
Subventions et accompagnement
Les thermopompes murales haute efficacité peuvent être admissibles aux programmes d’aide en vigueur au Québec, sous réserve de rendements certifiés et d’une performance en climat froid. Nous accompagnons nos clients de Montréal, Laval, Longueuil, Rive Nord et Rive Sud : validation d’admissibilité, dossier complet, et soumission.
Conclusion
Cette réalisation à Villeray–Saint-Michel–Parc-Extension illustre notre approche : prévoir la neige, protéger l’enveloppe, optimiser les flux d’air et livrer une installation CVAC nette, durable et facile à entretenir. La Sharp ZU1 assure désormais un confort quatre saisons avec des économies d’énergie tangibles pour le client.
