Une installation multizone pensée pour une cour étroite, avec une finition propre et un accès technique préservé
Dans l’arrondissement du Plateau-Mont-Royal, l’installation d’une thermopompe 3 têtes demande souvent davantage de préparation qu’un projet réalisé sur un terrain dégagé. Les murs de brique sont rapprochés, les passages sont étroits, les terrasses de bois occupent une grande partie de la cour et chaque composant extérieur doit cohabiter avec les portes, les luminaires, les descentes pluviales et les conduits de service.
Ce projet AirGreen illustre précisément ce type de situation : un groupe extérieur GREE FREEMATCH R32 installé dans une alcôve de brique, sur une structure métallique surélevée, avec un acheminement vertical soigné des liaisons frigorifiques et une alimentation électrique accessible.
Le choix d’un système multizone permet ici d’alimenter trois unités intérieures à partir d’un seul groupe extérieur. Pour un logement à plusieurs pièces, un cottage urbain ou un plex du Plateau-Mont-Royal, cette configuration évite de multiplier les appareils extérieurs sur la façade ou dans la cour. Elle offre également une régulation par zone : chaque tête peut recevoir une consigne adaptée à la pièce qu’elle dessert, tout en partageant la capacité du même compresseur extérieur.
Un espace extérieur où chaque centimètre devait être utilisé intelligemment

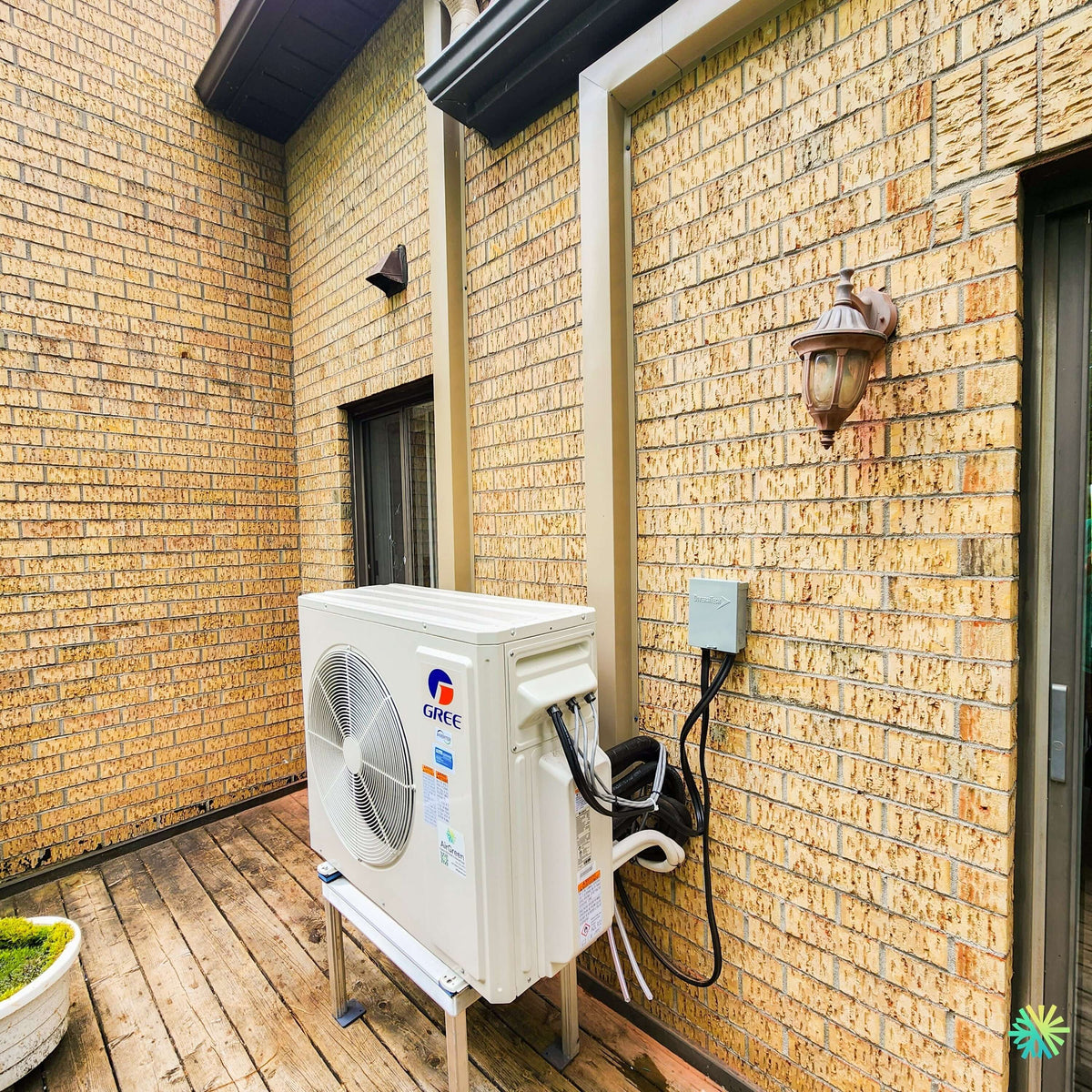

La photo de l’installation montre un environnement typiquement montréalais : deux murs de brique rapprochés, un plancher de bois, une porte à proximité et peu d’espace disponible pour positionner l’équipement.
Nous avons installé l’unité extérieure sur un support métallique surélevé, plutôt que de la déposer directement sur la terrasse. Cette décision apporte plusieurs avantages concrets :
- elle limite le contact direct entre la base de la machine et l’humidité pouvant demeurer sur le bois;
- elle facilite l’inspection sous l’appareil;
- elle améliore la stabilité de l’installation;
- elle aide à maintenir la thermopompe au-dessus des petites accumulations d’eau, de feuilles et de débris;
- elle laisse un accès plus clair aux raccordements situés sur le côté de l’unité.
L’orientation du ventilateur a aussi son importance. Dans une cour étroite, l’air rejeté par le groupe extérieur doit circuler sans être immédiatement repoussé vers l’échangeur. Une mauvaise orientation peut réduire le rendement, augmenter les cycles de dégivrage et amplifier la perception sonore.
Dans cette installation, la face du ventilateur demeure dirigée vers la partie ouverte de la terrasse, tandis que le panneau de service reste accessible. La machine n’obstrue pas la porte voisine et l’espace nécessaire à un futur entretien CVAC a été conservé.
Le sectionneur électrique extérieur, visible sur le mur de brique, est placé à proximité de l’unité. Les câbles sont acheminés de façon ordonnée, sans traverser inutilement la zone de circulation. Les liaisons frigorifiques remontent dans un cache-tuyaux vertical de grande section, de couleur claire, qui s’intègre mieux à la maçonnerie et à la finition du bâtiment.
Dans un arrondissement où l’apparence des façades, des balcons et des cours est souvent importante, ce type de finition fait une différence réelle. Une bonne installation doit être techniquement conforme, mais elle doit aussi respecter l’architecture du bâtiment.
Pourquoi une thermopompe 3 têtes convient bien à ce type de logement
Une thermopompe multizone devient particulièrement intéressante lorsque les besoins varient d’une pièce à l’autre. Sur le Plateau-Mont-Royal, nous retrouvons fréquemment des logements profonds, des pièces avant et arrière exposées différemment au soleil, ainsi que des étages dont la température ne suit pas celle du rez-de-chaussée.
Trois têtes peuvent, par exemple, desservir :
- l’aire ouverte principale;
- une chambre ou un bureau situé à l’avant;
- une pièce arrière ou un étage plus difficile à tempérer.
Cette répartition réduit les écarts de température et évite de forcer une seule unité murale à pousser l’air à travers des corridors, des portes et des cages d’escalier. Elle permet également d’abaisser la consigne dans une pièce peu occupée, plutôt que de traiter tout le logement de manière uniforme.
Il faut toutefois comprendre une limite importante : un multizone résidentiel conventionnel comme le GREE FREEMATCH R32 n’est pas un système à récupération de chaleur. Les têtes peuvent recevoir des consignes différentes, mais elles fonctionnent normalement dans un même mode général, soit en chauffage, soit en climatisation.
Cette caractéristique doit être expliquée avant l’installation, surtout dans les bâtiments où une pièce très ensoleillée pourrait demander du froid pendant qu’une autre zone demande du chauffage.
Des performances adaptées aux écarts de température du climat montréalais
La première page de la fiche technique de la gamme annonce un rendement pouvant atteindre 21 SEER2, 12,5 EER2 et 10 HSPF2. Elle indique une plage de fonctionnement en climatisation de -30 °C à 48 °C et en chauffage de -30 °C à 24 °C, ainsi qu’une longueur totale de tuyauterie pouvant atteindre 100 mètres, selon le groupe extérieur sélectionné.
Le SEER2 exprime l’efficacité saisonnière en climatisation, tandis que le HSPF2 concerne l’efficacité saisonnière en chauffage. Ces indices permettent de comparer les appareils dans des conditions normalisées. La consommation réelle dépend toutefois de plusieurs facteurs : température demandée, isolation du bâtiment, habitudes d’utilisation, emplacement des têtes, propreté des filtres et qualité de l’installation.
Le rendement publié ne remplace donc pas un dimensionnement précis. Une machine trop grande peut entraîner des cycles courts, une déshumidification moins stable et davantage de variations de température. Une machine trop petite peut fonctionner continuellement lors des pointes de froid sans atteindre la consigne souhaitée.
La photo confirme qu’il s’agit d’un appareil GREE, mais elle ne permet pas de lire avec certitude le numéro complet du groupe extérieur. Nous évitons donc d’attribuer une capacité non vérifiée à ce projet.
Le tableau de la page 2 présente des groupes extérieurs de 18 000 à 42 000 BTU/h. Le modèle de 24 000 BTU/h accepte de deux à trois unités intérieures, tandis que les modèles de 30 000, 36 000 et 42 000 BTU/h permettent des configurations plus nombreuses.
Pour une installation à trois têtes, plusieurs groupes extérieurs peuvent donc être envisageables. Le choix final doit être confirmé selon :
- la charge thermique de chaque pièce;
- la superficie et le volume des zones;
- le niveau d’isolation;
- la superficie vitrée;
- l’exposition au soleil;
- les températures de conception;
- la capacité disponible lorsque plusieurs têtes fonctionnent simultanément.
Additionner mécaniquement les BTU inscrits sur les trois unités intérieures ne constitue pas une méthode de dimensionnement fiable.
Le rôle du réfrigérant R32 et de la technologie Inverter G10
Le R32 appartient à la classe A2L, soit une catégorie de réfrigérants à faible inflammabilité. Son utilisation exige des outils compatibles, des raccords exécutés avec précision, un contrôle d’étanchéité rigoureux et une mise en service conforme aux méthodes du fabricant.
La fiche du FREEMATCH R32 mentionne notamment un capteur de détection de fuite A2L inclus, le dégivrage intelligent, l’autodiagnostic, l’adaptation automatique de la tension, le fonctionnement silencieux et la technologie Inverter G10. Elle précise également que la série peut être combinée à plusieurs options d’unités intérieures.
La modulation Inverter permet au compresseur d’ajuster sa vitesse au besoin réel au lieu de fonctionner uniquement à pleine capacité puis de s’arrêter. Dans un système à trois têtes, cette modulation est essentielle : la demande peut changer rapidement lorsqu’une seule zone fonctionne, puis lorsque deux ou trois pièces appellent simultanément du chauffage ou de la climatisation.
Une bonne modulation contribue à stabiliser les températures, à limiter les démarrages répétés et à réduire la consommation lorsque la demande est faible. Elle ne peut toutefois compenser ni un mauvais dimensionnement ni une installation déficiente.
Les étapes techniques qui protègent la performance à long terme
Pour une installation CVAC de ce type, la qualité ne se résume pas à fixer les têtes et à raccorder les tuyaux. Notre méthode comprend plusieurs contrôles déterminants.
1. Calcul des besoins et répartition des trois zones
Nous évaluons la superficie, la hauteur des plafonds, les fenêtres, l’isolation, l’orientation du bâtiment et l’usage de chaque pièce.
L’emplacement des têtes doit favoriser une circulation naturelle de l’air. Une unité installée directement au-dessus d’une grande armoire, face à une cloison rapprochée ou dans un coin fermé peut présenter une capacité suffisante sur papier sans distribuer correctement l’air dans la pièce.
Nous tenons également compte de la capacité du groupe extérieur lorsque les trois têtes fonctionnent en même temps. La capacité nominale de chaque unité intérieure ne correspond pas nécessairement à la capacité qu’elle recevra pendant un appel simultané.
2. Validation du trajet des liaisons et des drains
Avant de percer, nous planifions le passage des tuyaux de cuivre, des câbles de communication et des drains de condensat.
Dans un bâtiment en brique, les percements doivent être placés avec soin, scellés adéquatement et organisés pour éviter un réseau de conduits visible dans plusieurs directions. Le cache-tuyaux vertical de ce projet regroupe les services dans un tracé propre et cohérent.
Chaque unité intérieure doit aussi évacuer son condensat de façon fiable. Lorsque la pente naturelle n’est pas possible, une pompe peut être nécessaire. Le choix entre un drainage gravitaire et une pompe doit être fait avant la fermeture des caches, et non après l’apparition d’une fuite d’eau.
3. Installation stable du groupe extérieur
Le support doit résister au poids de la machine, aux vibrations et aux cycles de gel et de dégel. Sur une terrasse de bois, nous vérifions la solidité de la structure et la répartition des charges.
Des éléments antivibratiles peuvent être ajoutés lorsque la transmission des vibrations vers le bâtiment risque d’être perceptible. Le positionnement doit aussi laisser suffisamment d’espace pour retirer les panneaux, inspecter les valves et effectuer un nettoyage futur.
4. Épreuve d’étanchéité et tirage au vide
Les raccords frigorifiques doivent être contrôlés avant la libération du réfrigérant contenu dans le groupe extérieur.
Une mise sous pression à l’azote et un tirage au vide mesuré permettent de limiter le risque d’humidité, d’air résiduel et de fuite dans le circuit. Cette étape influence directement la durée de vie du compresseur, la stabilité du rendement et la fiabilité du système.
Un raccord qui semble correctement serré à l’œil nu peut tout de même présenter une fuite lente. C’est pourquoi les contrôles instrumentés font partie intégrante d’une installation professionnelle.
5. Mise en service des trois têtes
Nous vérifions la communication entre chaque unité intérieure et le groupe extérieur, les températures de soufflage, les drains, les codes d’erreur, les vibrations, les dégagements et le fonctionnement dans les modes disponibles.
Le client reçoit aussi des explications sur :
- la logique de fonctionnement multizone;
- l’utilisation des télécommandes;
- le nettoyage des filtres;
- la différence entre le mode automatique et les modes chauffage ou climatisation;
- les réglages à privilégier pour éviter que les unités se donnent des commandes contradictoires;
- l’importance de garder l’unité extérieure libre de neige, de feuilles et de glace.
Ce que les propriétaires du Plateau doivent vérifier avant de choisir une GREE FREEMATCH R32 à trois têtes
La capacité exacte doit être calculée, pas estimée à partir du nombre de pièces
Trois têtes ne signifient pas automatiquement qu’il faut sélectionner le plus grand groupe extérieur. Une chambre bien isolée peut demander peu de capacité, tandis qu’une aire ouverte avec de grandes fenêtres peut représenter la majorité de la charge du bâtiment.
Nous calculons donc la contribution de chaque zone et nous vérifions les combinaisons autorisées par le fabricant.
Cette analyse évite deux erreurs fréquentes : installer un groupe extérieur surdimensionné uniquement pour additionner les BTU inscrits sur les unités intérieures, ou choisir une machine trop petite en supposant que les trois têtes ne fonctionneront jamais simultanément.
Le panneau électrique doit être validé avant la commande
Les groupes extérieurs de la série fonctionnent en 208/230 V. Selon la capacité, la fiche technique indique un courant minimal de circuit et une protection maximale contre les surintensités qui varient d’un modèle à l’autre. Pour les appareils pouvant alimenter trois têtes, la protection maximale indiquée s’étend de 25 à 45 A.
Dans un plex ou un logement ancien du Plateau-Mont-Royal, cette vérification peut révéler un panneau déjà chargé, un espace insuffisant pour un disjoncteur bipolaire ou un cheminement électrique plus complexe que prévu.
L’analyse doit être effectuée avant l’installation afin d’éviter une modification de dernière minute, un changement de modèle ou des travaux électriques non prévus dans la soumission initiale.
L’eau de dégivrage doit être gérée sur une terrasse de bois
En chauffage, une thermopompe produit de l’eau pendant ses cycles de dégivrage. Sur une terrasse, cette eau peut former une zone glissante, geler sous l’appareil ou s’accumuler près de la structure.
Le support surélevé visible dans ce projet réduit le contact direct avec le plancher, mais il faut tout de même prévoir un écoulement sécuritaire et garder la zone sous l’appareil libre de neige et de glace.
Il faut aussi éviter d’installer le groupe extérieur là où l’eau de toiture peut tomber directement sur l’échangeur. La glace provenant d’une gouttière ou d’un débordement de toit peut bloquer le ventilateur, endommager la machine ou nuire au dégivrage.
Les longueurs et les différences de hauteur influencent le choix du modèle
La série ne possède pas les mêmes limites pour chaque capacité. Le tableau technique de la page 2 indique des longueurs totales maximales allant de 40 à 100 mètres et des différences de hauteur maximales de 15 à 25 mètres, selon le groupe extérieur. Il précise également des raccords de liquide de 1/4 po et de gaz de 3/8 po pour les appareils présentés.
Cette donnée devient importante lorsqu’une tête est située à l’étage, qu’une autre se trouve à l’arrière du bâtiment et qu’une troisième doit desservir une pièce éloignée.
Un trajet qui semble court sur un plan peut dépasser les limites une fois les montées, les détours, les distances entre les unités et les portions dissimulées réellement mesurés. Une longueur additionnelle peut également nécessiter un ajustement de la charge de réfrigérant selon les directives du fabricant.
Le bruit doit être évalué en fonction de la cour, pas seulement de la fiche
Le tableau de la gamme indique un niveau de pression sonore extérieure de 54 à 63 dB(A) à haute vitesse, selon la capacité.
Dans une cour entourée de murs de brique, les surfaces peuvent réfléchir le son. L’emplacement, l’orientation du ventilateur, les supports et la distance par rapport aux fenêtres sont donc aussi importants que la valeur publiée.
Sur ce projet, le groupe extérieur est orienté vers l’espace libre plutôt que directement vers un mur rapproché. Cette disposition favorise le rejet d’air et réduit le risque que le son soit concentré dans un coin fermé.
Il faut aussi éviter de placer l’appareil sous la fenêtre d’une chambre lorsque d’autres emplacements conformes sont disponibles. Même une thermopompe relativement silencieuse peut devenir perceptible lorsque la cour agit comme une caisse de résonance.
Les dégagements ne doivent jamais être sacrifiés pour gagner quelques centimètres
Une installation compacte ne signifie pas que l’appareil peut être coincé entre deux obstacles. Les dégagements prescrits servent à assurer l’entrée d’air, le rejet d’air, l’accès aux raccordements et le retrait des panneaux.
Parmi les erreurs à éviter, nous retrouvons :
- placer le ventilateur face à un mur trop rapproché;
- bloquer le panneau de service avec un garde-corps ou une structure permanente;
- déposer l’appareil directement sur une surface instable;
- faire passer les conduits dans une zone où ils peuvent être écrasés;
- installer le groupe sous une chute de glace;
- oublier l’espace nécessaire au nettoyage de l’échangeur;
- laisser les liaisons sans protection contre les chocs et les intempéries.
Le positionnement visible sur la photo conserve une zone de service sur le côté de la machine, tout en maintenant la porte et le passage adjacents accessibles.
Les rabais et la garantie doivent être confirmés avec le numéro de modèle exact
La page 2 de la fiche présente des numéros AHRI distincts pour les configurations non gainées, gainées et mixtes, ainsi qu’une mention d’admissibilité à des rabais locaux.
L’admissibilité réelle dépend toutefois du modèle extérieur, des unités intérieures combinées, du programme disponible au moment de la demande et des documents fournis. Il ne suffit pas que le nom de la série figure sur une liste : la combinaison complète et le numéro de référence applicable doivent être vérifiés.
Le document indique également une garantie standard de 10 ans, avec une extension additionnelle de deux ans selon certaines conditions d’enregistrement et de preuve d’installation auprès du distributeur.
Nous vérifions ces conditions au moment de la soumission afin que le client sache quels renseignements doivent être enregistrés et quels documents doivent être conservés, notamment la facture, les numéros de modèle, les numéros de série et la preuve d’installation.
Une finition extérieure qui respecte le bâtiment
Le résultat visible dans cette installation repose sur plusieurs choix simples, mais importants : un seul groupe extérieur pour trois zones, un support métallique propre, un sectionneur accessible, des liaisons regroupées et un cache-tuyaux aligné verticalement.
Aucun tuyau ne traverse la terrasse au hasard et la porte voisine demeure dégagée. Le groupe extérieur est accessible sans occuper inutilement la zone de circulation. La finition claire du cache-tuyaux limite aussi le contraste avec la brique et les éléments architecturaux existants.
Cette attention est particulièrement utile dans Montréal, où l’espace extérieur est limité, mais elle s’applique également aux balcons de Laval, aux maisons en rangée de Longueuil, aux propriétés de la Rive Nord et aux résidences de la Rive Sud.
Chaque secteur présente des contraintes différentes. La méthode reste la même : mesurer, calculer, planifier les accès, protéger le bâtiment et effectuer une mise en service complète.
Chez AirGreen, nous ne sélectionnons pas une thermopompe 3 têtes uniquement à partir d’un prix ou d’un total de BTU. Nous vérifions la capacité par zone, le panneau électrique, les longueurs de tuyauterie, la gestion des condensats, l’emplacement du groupe extérieur et la possibilité d’entretenir l’équipement plusieurs années après son installation.
C’est cette préparation qui transforme une installation compacte en un système durable, silencieux et réellement adapté au bâtiment.
