Installation d’une thermopompe centrale Hitachi airCore 700 HeatForce dans Le Plateau-Mont-Royal à Montréal

Une unité centrale à grand débit intégrée dans un espace technique particulièrement serré

Installer une thermopompe centrale dans Le Plateau-Mont-Royal demande souvent davantage qu’un simple choix d’équipement. Les bâtiments sont rapprochés, les passages latéraux peuvent être étroits et les zones disponibles autour des garages, des fondations et des cours arrière imposent des contraintes très concrètes. Pour cette installation à Montréal, nous avons intégré une Hitachi airCore 700 HeatForce dans une zone technique attenante au garage, où chaque dégagement devait être utilisé avec précision.

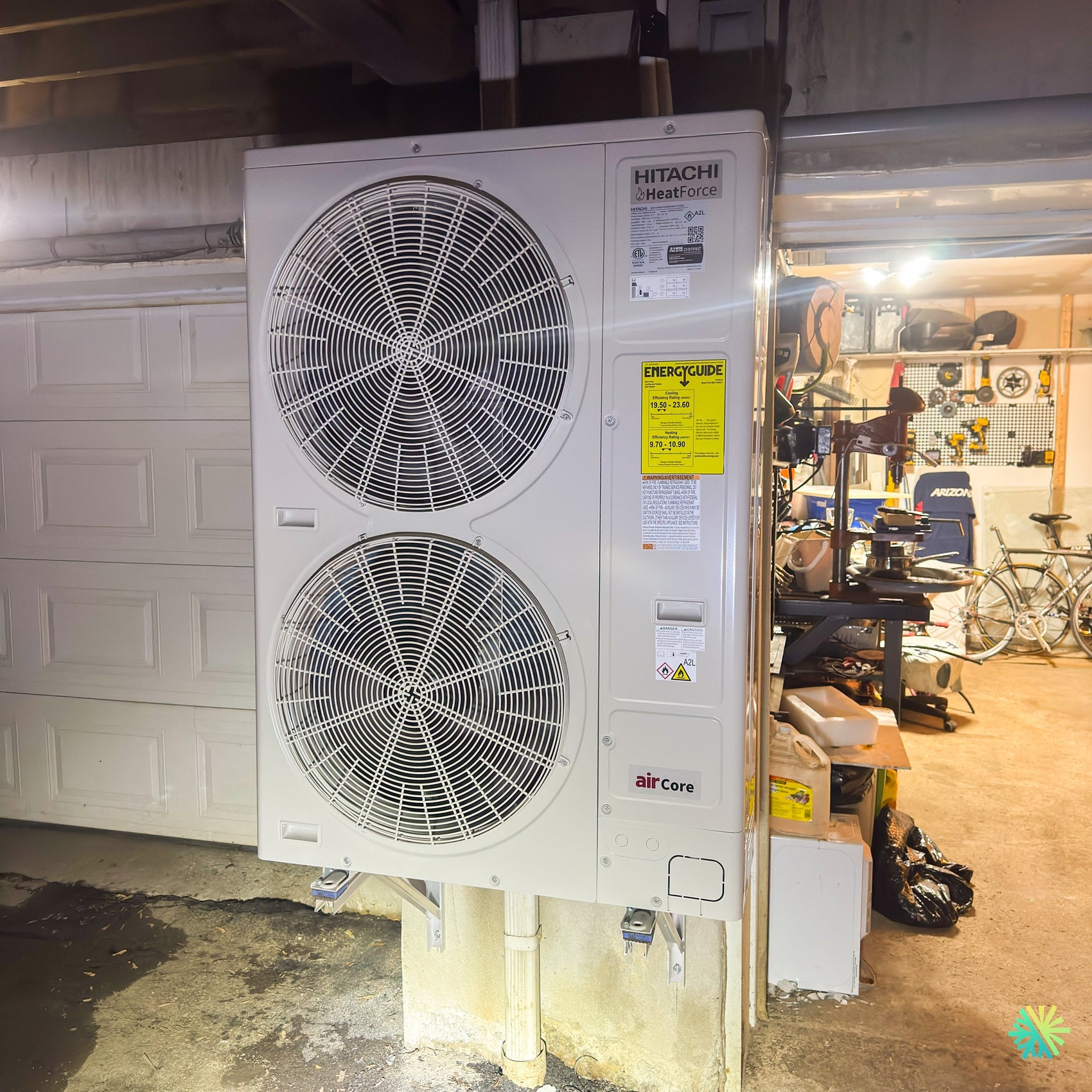

La photo du chantier montre une unité extérieure Hitachi à deux ventilateurs installée sur des supports muraux métalliques, au-dessus du niveau du sol. Cette configuration permet de libérer la dalle, de réduire l’exposition à l’eau accumulée et de maintenir l’appareil à une hauteur favorable durant l’hiver. Elle exige toutefois une fixation très stable, une gestion rigoureuse des vibrations et un positionnement qui conserve suffisamment d’espace pour la circulation d’air et l’entretien futur.

Le résultat est une installation compacte, accessible et adaptée à un système central conçu pour offrir le chauffage et la climatisation à l’ensemble de la propriété.

Le défi principal : positionner une grande unité sans compromettre son fonctionnement

Une unité extérieure à deux ventilateurs déplace un volume d’air important. Son installation ne peut donc pas être improvisée contre un mur, sous une structure ou près d’une porte de garage sans vérifier plusieurs facteurs :

• le dégagement devant les ventilateurs;
• la distance entre l’appareil et les surfaces voisines;
• l’accès aux panneaux de service;
• la circulation de l’air autour de l’échangeur;
• l’évacuation de l’eau produite pendant les cycles de dégivrage;
• la transmission possible des vibrations à la structure;
• la protection contre la neige, la glace et les éclaboussures;
• le trajet des conduites frigorifiques et du câblage.

Dans ce projet sur le Plateau-Mont-Royal, l’espace disponible près de la fondation était limité. Une installation directement au sol aurait occupé une partie du passage et aurait placé l’appareil plus près des accumulations d’eau, de neige fondante et de débris.

Nous avons donc retenu une installation murale sur supports renforcés. Les rails métalliques ont été ancrés dans une section structurale appropriée de la fondation, puis équipés d’appuis permettant de maintenir l’unité de niveau. Une thermopompe centrale de cette dimension doit demeurer parfaitement stable : une légère inclinaison peut influencer le drainage du châssis, augmenter certaines vibrations ou compliquer les opérations de dégivrage.

Pourquoi surélever une thermopompe centrale à Montréal

La surélévation de l’unité extérieure est particulièrement importante dans le climat du Grand Montréal. En mode chauffage, l’échangeur extérieur peut accumuler du givre. La thermopompe déclenche alors un cycle de dégivrage qui libère une quantité parfois considérable d’eau sous l’appareil.

Si l’unité est placée trop près du sol, cette eau peut geler autour du châssis et former une masse de glace qui bloque le drainage ou atteint la partie inférieure de l’échangeur. Une installation sur supports muraux offre plusieurs avantages :

1. Un meilleur dégagement sous l’appareil, facilitant l’écoulement de l’eau.
2. Une protection accrue contre les accumulations de neige.
3. Un accès simplifié à la base de l’unité lors des inspections.
4. Une utilisation plus efficace de l’espace disponible près du garage.
5. Une réduction du contact avec les débris et l’humidité du sol.

La hauteur ne doit toutefois pas être choisie arbitrairement. Une unité installée trop haut devient difficile à entretenir, tandis qu’une unité trop basse peut être exposée à la glace. Nous cherchons toujours un équilibre entre protection hivernale, accessibilité et contraintes architecturales.

Une fixation conçue pour limiter les vibrations

La masse d’une unité centrale à deux ventilateurs et les variations de vitesse du compresseur exigent des supports adaptés. L’utilisation d’équerres sous-dimensionnées ou mal ancrées peut entraîner du bruit structurel, un mouvement de l’appareil et une détérioration prématurée des points de fixation.

Sur cette installation, les appuis sont répartis sous les pieds de l’unité et les supports demeurent séparés des éléments fragiles du revêtement extérieur. L’objectif est de transférer le poids vers une surface solide tout en limitant la propagation des vibrations vers le garage et les pièces adjacentes.

Cette précaution est particulièrement importante avec une thermopompe centrale à compresseur Inverter. Même si la modulation réduit généralement les démarrages brusques, certaines fréquences de fonctionnement peuvent devenir audibles lorsque l’unité est fixée directement à une structure légère. Le choix de la quincaillerie, le serrage, le nivellement et les éléments antivibrations font donc partie intégrante de la qualité de l’installation CVAC.

Le passage des conduites : protection, étanchéité et entretien

On distingue sous l’unité une descente verticale protégée qui permet d’acheminer les raccordements vers le bâtiment. Dans une installation centrale, cette zone peut comprendre :

• les conduites frigorifiques;
• les conducteurs électriques;
• le câblage de communication;
• les éléments de protection mécanique;
• les pénétrations étanchéisées à travers l’enveloppe du bâtiment.

Les conduites doivent être soutenues correctement et protégées contre les chocs, les mouvements et les intempéries. Une pénétration murale mal scellée peut laisser entrer l’eau, l’air froid ou des insectes. Une conduite trop tendue peut transmettre les vibrations du compresseur vers l’intérieur.

Nous portons également une attention particulière aux rayons de courbure du cuivre. Une conduite écrasée ou pliée trop fortement peut réduire le débit du réfrigérant et affecter les performances du système. L’apparence extérieure compte, mais elle ne doit jamais passer avant la qualité frigorifique du raccordement.

Une mise en service aussi importante que l’installation mécanique

Une thermopompe centrale ne doit pas simplement être raccordée et mise sous tension. Avant de remettre le système au propriétaire, nous procédons aux vérifications nécessaires selon la configuration installée :

• contrôle des raccordements frigorifiques;
• essai d’étanchéité;
• mise sous vide du circuit;
• vérification des raccordements électriques;
• confirmation de la communication entre les composantes;
• contrôle du débit d’air dans les conduits;
• validation des températures de soufflage et de retour;
• vérification du drainage;
• essai en chauffage et en climatisation;
• configuration du thermostat ou de la commande centrale.

Le débit d’air mérite une attention particulière. Une thermopompe extérieure performante ne peut pas compenser un réseau de conduits trop restrictif, un filtre sous-dimensionné ou un ventilateur mal configuré. La performance réelle dépend de l’ensemble du système, et non uniquement de l’unité visible à l’extérieur.

Pourquoi la Hitachi airCore 700 HeatForce convient aux projets centraux exigeants

La Hitachi airCore 700 est un système monobloc à détente directe de type simple zone, offert avec plusieurs catégories d’unités intérieures, notamment des modules gainables, des cassettes, des unités murales et des appareils de traitement d’air centraux. La gamme vise les applications résidentielles ainsi que certains espaces commerciaux légers.

La version HeatForce utilise un compresseur Inverter au réfrigérant R32. Selon les données techniques du fabricant, elle peut maintenir un ratio de capacité de chauffage de 100 % à -15 °C et plus de 70 % à -25 °C dans les conditions d’essai indiquées. La gamme HeatForce bénéficie également d’une certification ENERGY STAR pour climat froid. Ces valeurs représentent la famille de produits; la capacité exacte d’une installation doit toujours être confirmée à partir des numéros de modèle et de la combinaison AHRI sélectionnée.

Le chauffage à basse température

Le comportement hivernal est un critère majeur pour une thermopompe centrale à Montréal. Une thermopompe conventionnelle peut voir sa capacité diminuer considérablement à mesure que la température extérieure baisse. La série HeatForce est conçue pour limiter cette perte grâce à plusieurs éléments :

• un compresseur Inverter R32;
• un parcours de réfrigérant optimisé;
• une conception révisée de l’échangeur;
• une forme d’ailettes adaptée au fonctionnement hivernal;
• un chauffe-base destiné à limiter l’accumulation de glace dans le châssis.

Le fabricant indique une plage de chauffage pouvant descendre jusqu’à environ -25 °C pour la gamme concernée. Cela ne signifie pas qu’un chauffage auxiliaire devient inutile dans tous les bâtiments. Les besoins dépendent de la charge thermique de la propriété, de l’isolation, de l’étanchéité, de la capacité choisie et du réseau de distribution d’air.

Dans une installation centrale, nous évaluons donc la thermopompe et le chauffage d’appoint comme un seul système. Le contrôle doit permettre une transition logique entre la thermopompe et l’élément auxiliaire, sans consommation excessive ni chute de confort.

Le réfrigérant R32 et les précautions d’installation

La Hitachi airCore 700 utilise du R32, un réfrigérant classé A2L. Il présente un potentiel de réchauffement global inférieur à celui de plusieurs réfrigérants utilisés dans les générations précédentes. Sa classification exige cependant des pratiques, des outils et des procédures compatibles.

Dans la configuration centrale avec appareil de traitement d’air, la documentation Hitachi indique qu’un capteur de détection du réfrigérant R32 est installé en usine sur les modules concernés. Ce dispositif fait partie de l’approche de sécurité associée aux systèmes A2L.

Pour l’installateur, cela implique notamment :

• le respect des volumes et dégagements applicables;
• l’utilisation d’outils compatibles avec le R32;
• une manipulation rigoureuse des conduites;
• une vérification complète de l’étanchéité;
• le respect des instructions du fabricant;
• une configuration correcte des dispositifs de sécurité.

Remplacer uniquement l’unité extérieure sans vérifier la compatibilité de l’unité intérieure, du serpentin, des contrôles et du réseau frigorifique n’est pas une méthode acceptable.

Un appareil de traitement d’air pensé pour les systèmes centraux

La gamme airCore 700 peut être jumelée à des appareils de traitement d’air disponibles en plusieurs capacités nominales. La documentation du fabricant présente notamment des formats de 18 000 à 48 000 BTU/h pour cette catégorie d’unité intérieure.

L’appareil de traitement d’air comprend un moteur ECM à cinq vitesses. Hitachi indique que cette conception peut réduire la consommation du ventilateur d’environ 10 % comparativement à certaines configurations de référence, tout en améliorant la compatibilité avec différents besoins de débit.

Le caisson de 20,5 pouces facilite aussi l’intégration dans certains espaces restreints. Cette dimension peut être utile dans les maisons du Plateau-Mont-Royal, où les salles mécaniques, les sous-sols et les dégagements autour des conduits existants sont rarement généreux.

La capacité exacte ne doit pas être déduite de la taille du châssis

La photo montre une unité extérieure à deux ventilateurs, ce qui correspond généralement à une catégorie de capacité plus importante que les petits appareils à ventilateur unique. Il serait toutefois incorrect de déterminer le tonnage uniquement à partir de l’apparence du châssis.

Pour confirmer la capacité exacte, nous utilisons :

• le numéro complet de l’unité extérieure;
• le numéro de l’appareil de traitement d’air;
• la combinaison certifiée AHRI;
• la capacité de chauffage à basse température;
• la charge de chauffage et de climatisation du bâtiment;
• la capacité du réseau de conduits;
• l’alimentation électrique disponible.

Une thermopompe trop grande peut fonctionner pendant de courtes périodes, contrôler moins efficacement l’humidité et accentuer les variations de température. Une unité trop petite peut solliciter fréquemment le chauffage auxiliaire. Le bon choix se situe dans l’équilibre entre capacité, modulation, débit d’air et charge réelle.

Les erreurs que nous cherchons à éviter sur une installation centrale

Choisir le tonnage uniquement selon la superficie

Deux propriétés de même superficie peuvent avoir des besoins très différents. L’année de construction, le nombre de murs exposés, les fenêtres, l’isolation, l’orientation et les infiltrations d’air modifient la charge thermique.

Réutiliser les réglages de ventilation de l’ancien système

Un nouveau système Inverter peut nécessiter des débits et des profils de ventilation différents. Les vitesses du ventilateur doivent être ajustées selon la capacité, la pression statique et les conduits.

Réduire les dégagements pour gagner quelques centimètres

Une unité extérieure mal ventilée peut réaspirer son propre air, perdre en efficacité ou devenir plus bruyante. Les panneaux doivent aussi demeurer accessibles aux techniciens.

Négliger l’eau de dégivrage

L’eau peut former une plaque de glace dangereuse ou remonter sous l’unité. La hauteur, la pente du sol et la zone de drainage doivent être considérées avant la fixation des supports.

Présumer l’admissibilité à une aide financière

La présence d’une étiquette ENERGY STAR ou la réputation d’une gamme ne confirme pas automatiquement l’admissibilité à un programme. Il faut vérifier la combinaison exacte, le numéro AHRI, la capacité reconnue et les règles en vigueur au moment du projet.

Contrôle central et options de connectivité

La gamme airCore 700 offre différentes possibilités de commande selon l’unité intérieure et les accessoires choisis. Hitachi présente notamment une commande murale airPoint Room 700, un adaptateur pour thermostat à cinq fils ainsi que des options Wi-Fi, BACnet et Modbus.

L’application airCloud Go peut permettre le contrôle à distance lorsque l’adaptateur compatible est installé. Cette fonction doit être prévue dès la conception, car tous les accessoires ne se combinent pas de la même manière.

Pour une résidence, nous privilégions une commande qui reste simple à utiliser tout en permettant :

• la sélection du mode;
• l’ajustement de la température;
• la gestion du ventilateur;
• la programmation horaire;
• le contrôle du chauffage auxiliaire;
• la consultation des alertes de fonctionnement.

Une installation pensée pour l’entretien à long terme

L’unité extérieure photographiée demeure accessible par l’avant et par le côté technique. Cette accessibilité facilite le nettoyage de l’échangeur, l’inspection du câblage et les vérifications frigorifiques.

Lors d’un entretien CVAC, le technicien doit pouvoir retirer les panneaux sans démonter les supports, déplacer des objets lourds ou travailler dans une position dangereuse. Un emplacement bien planifié réduit donc le temps d’intervention et contribue à maintenir le système dans de bonnes conditions.

Nous recommandons également de conserver la zone devant les ventilateurs libre de boîtes, vélos, outils, bacs ou matériaux entreposés. Dans un espace adjacent à un garage, l’encombrement peut changer rapidement après l’installation. Un appareil qui disposait du dégagement requis le premier jour peut devenir obstrué quelques mois plus tard.

Le résultat de ce projet sur Le Plateau-Mont-Royal

Cette installation réunit plusieurs éléments importants : une thermopompe centrale Hitachi, une unité HeatForce adaptée au chauffage par temps froid, une pose murale stable et une utilisation réfléchie d’un espace restreint.

Le châssis a été surélevé pour améliorer la protection hivernale et libérer la zone au sol. Les deux ventilateurs disposent d’un dégagement frontal ouvert, tandis que les raccordements sont regroupés dans un trajet vertical protégé. L’ensemble demeure accessible pour l’entretien sans dominer inutilement l’espace autour du garage.

Chez AirGreen, nous réalisons des installations de thermopompes centrales, de systèmes muraux et d’équipements CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Chaque projet est évalué selon la capacité réelle du bâtiment, les contraintes du réseau de conduits, l’alimentation électrique, le positionnement extérieur et les exigences propres à l’équipement choisi.

Une installation réussie ne se mesure pas seulement à l’apparence de l’unité neuve. Elle se reconnaît à la stabilité du fonctionnement, à la qualité du débit d’air, à la gestion du dégivrage, à l’accessibilité pour l’entretien et au confort obtenu dans chaque pièce.
