Installation d’une thermopompe centrale MIDEA EVOX G3 à Elgin, en Montérégie

Sous une fenêtre, contre un mur de brique et à proximité de la végétation : une installation où chaque dégagement devait être réfléchi

À Elgin, en Montérégie, cette installation d’une thermopompe centrale MIDEA EVOX G3 présente une situation très différente d’un chantier où l’on dispose d’un vaste mur extérieur complètement dégagé. Ici, le groupe extérieur devait s’intégrer à une façade de brique située sous une grande fenêtre, avec de la végétation immédiatement à gauche et un espace extérieur qu’il fallait conserver aussi fonctionnel que possible.

C’est justement dans ce type de configuration que la qualité d’une installation CVAC devient visible.

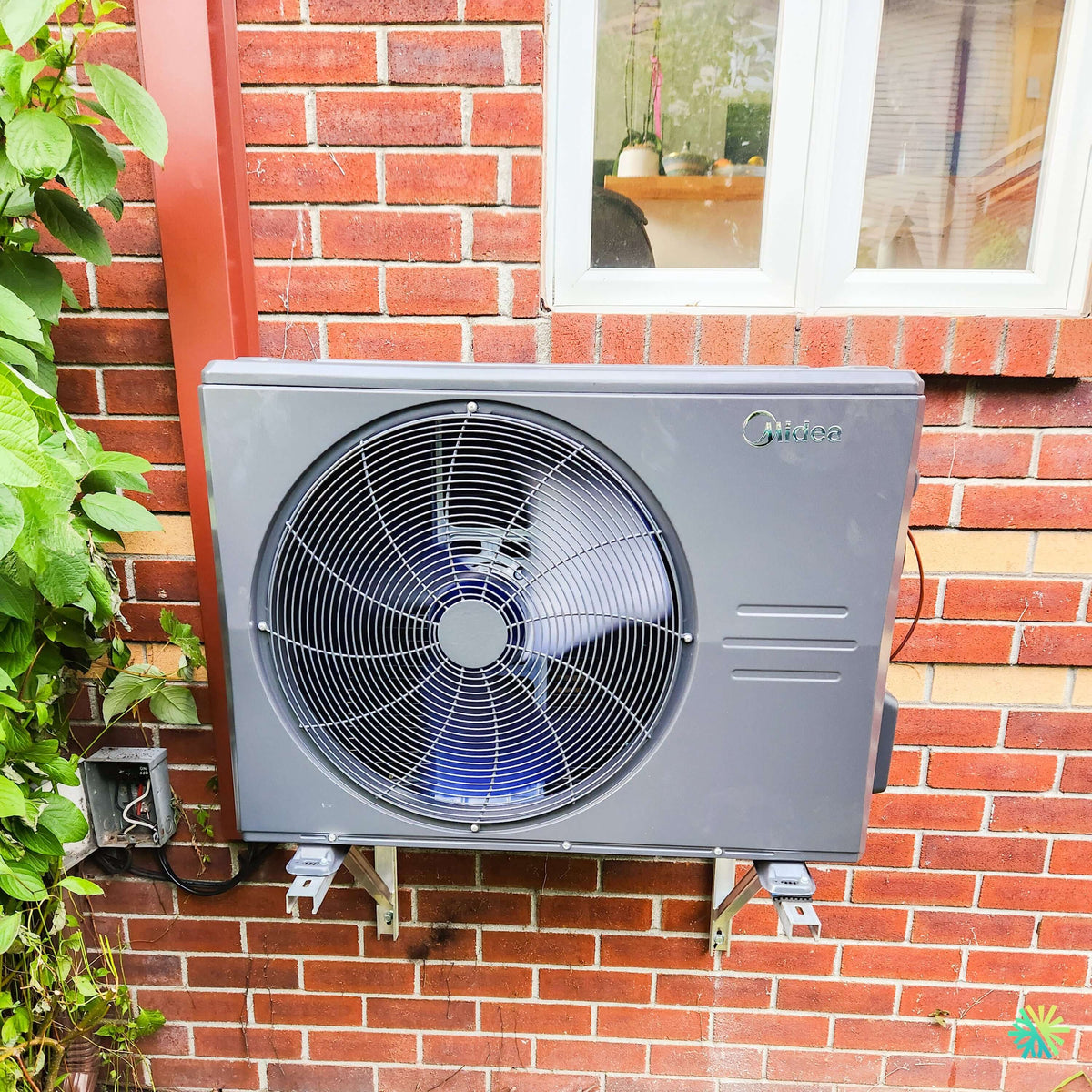

Sur la photo du chantier, nous voyons une unité extérieure MIDEA de nouvelle génération montée sur supports muraux métalliques, plutôt que déposée directement au sol. L’appareil est donc maintenu à une hauteur appréciable au-dessus de la terre et de la végétation basse. Le ventilateur à décharge horizontale fait face à un espace complètement ouvert, tandis que l’arrière de l’appareil demeure contre la maçonnerie. À gauche, le dispositif de sectionnement électrique est situé à proximité de l’équipement.

L’ensemble est compact, mais il ne donne pas l’impression d’avoir été placé au hasard. Pour nous, chez AirGreen, c’est précisément le défi : exploiter l’espace disponible sans compromettre le fonctionnement de la thermopompe, son accès futur ni sa performance pendant l’hiver québécois.

Pourquoi le format de l’EVOX G3 était particulièrement intéressant ici

La MIDEA EVOX G3 utilise une unité extérieure à décharge horizontale. Le grand ventilateur visible sur la façade de la thermopompe rejette donc l’air vers l’avant, contrairement aux systèmes centraux cubiques traditionnels dont le ventilateur est souvent positionné sur le dessus.

Cette architecture peut être très intéressante lorsqu’un terrain offre peu de profondeur disponible.

La documentation technique de MIDEA décrit justement une conception avec ventilateur à décharge horizontale et échangeur vertical à haute efficacité. Le fabricant indique que cette architecture vise à obtenir une circulation plus uniforme à travers l’échangeur et à maintenir de bonnes performances d’échange thermique lorsque la température extérieure diminue.

Sur ce projet d’Elgin, l’avantage pratique apparaît immédiatement : l’unité peut longer la maison tout en conservant devant son ventilateur la zone nécessaire à l’évacuation de l’air.

Il faut toutefois éviter une erreur fréquente : considérer une thermopompe à décharge horizontale comme un appareil que l’on peut enfermer dans n’importe quel espace étroit. Le débit d’air demeure essentiel. Une clôture, un arbuste dense, une accumulation de neige ou un autre obstacle placé trop près de la façade peut réduire la circulation d’air et affecter le fonctionnement.

La végétation à proximité : un détail à surveiller au fil des saisons

La photographie montre une végétation assez généreuse sur la gauche de l’installation.

Lors de la mise en place d’une thermopompe centrale, les conditions ne doivent pas seulement être évaluées le jour de l’installation. Il faut aussi imaginer ce qui se produira en juillet lorsque les plantes auront poussé, en octobre lorsque des feuilles s’accumuleront autour de l’appareil et en janvier lorsque la neige occupera l’espace au sol.

Nous recommandons donc de maintenir régulièrement la végétation à distance de l’échangeur et des zones d’entrée d’air.

Cela ne demande pas de transformer le côté de la maison en espace complètement nu. Il faut simplement éviter que des branches, feuilles ou plantes viennent se coller à la thermopompe ou réduire la quantité d’air disponible.

Sur ce chantier, le positionnement sur support mural aide justement à limiter le contact direct avec la végétation au niveau du sol.

Une thermopompe surélevée plutôt que déposée directement sur le terrain

L’un des détails les plus intéressants de cette installation est la hauteur du groupe extérieur.

L’EVOX G3 est soutenue par deux consoles métalliques solidement ancrées dans le mur de maçonnerie. L’unité demeure ainsi complètement dégagée de la terre.

Dans le sud du Québec, cette façon d’installer une thermopompe destinée au chauffage représente un avantage important.

Pendant l’hiver, une thermopompe extrait de la chaleur de l’air extérieur. Du givre se forme périodiquement sur l’échangeur et la machine doit effectuer des cycles de dégivrage. L’eau qui en résulte doit pouvoir s’écouler.

Si un groupe extérieur est installé trop bas, l’espace sous la machine peut progressivement être occupé par :

• de la neige;
• de la glace provenant des cycles de dégivrage;
• de la glace créée par les périodes de gel et dégel;
• des feuilles et débris;
• de la végétation;
• ou un mélange de plusieurs de ces éléments.

Une bonne surélévation réduit considérablement ce risque et facilite aussi l’inspection visuelle de l’appareil.

Installer sur de la brique exige une fixation adaptée

La photo montre clairement que les supports sont installés sur un mur extérieur en brique.

Une unité extérieure centrale représente une masse importante. Les consoles doivent donc être dimensionnées et fixées correctement. Elles doivent aussi demeurer stables lorsque la machine fonctionne à différentes vitesses de compresseur et de ventilateur.

Une mauvaise installation pourrait créer des vibrations perceptibles dans le bâtiment ou, à long terme, exercer des contraintes inutiles sur la structure.

Pour nous, la pose des supports n’est jamais une étape secondaire. Nous vérifions notamment la géométrie de l’ensemble, l’assise du groupe extérieur, son niveau et les points d’ancrage avant de considérer cette partie du chantier comme terminée.

Une thermopompe centrale qui continue à fonctionner par très grand froid

Le climat d’Elgin impose une exigence très différente de celle d’une région où la thermopompe est utilisée essentiellement pour la climatisation.

MIDEA présente l’EVOX G3 Extreme Heat comme un système capable de poursuivre son fonctionnement jusqu’à -30 °C. La documentation indique également, pour les configurations concernées, jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9 dans les conditions présentées par le fabricant.

La page consacrée aux performances par temps froid explique également le principe utilisé par le compresseur : lorsque le système travaille sous des conditions extrêmement froides, le circuit augmente la quantité de réfrigérant comprimé afin de soutenir la capacité de chauffage.

Pour un propriétaire, il y a cependant une nuance importante à comprendre : « fonctionne jusqu’à -30 °C » ne signifie pas que toutes les capacités et tous les jumelages produisent exactement les mêmes performances à -30 °C.

Nous devons toujours regarder le système précis qui sera installé.

Un résultat d’essai intéressant à -25 °C, mais à interpréter correctement

Dans sa documentation, MIDEA présente aussi un résultat d’essai effectué sur un système de 3 tonnes.

Le fabricant rapporte notamment un COP pouvant atteindre 2,4 à -15 °C et une production de chauffage allant jusqu’à 118 % de la capacité nominale à environ -25 °C, avec un COP de 1,92 pour le système testé. La brochure précise expressément qu’il s’agit d’un résultat basé sur un système MIDEA de 3 tonnes.

C’est une donnée intéressante pour comprendre les capacités technologiques de la famille EVOX G3, mais nous évitons de transformer ce chiffre en promesse universelle pour toutes les maisons.

La performance réelle dépend notamment du tonnage installé, de la température extérieure, de la charge thermique du bâtiment, du débit d’air intérieur et du jumelage certifié.

C’est exactement pourquoi nous préférons parler de dimensionnement réel plutôt que de nous limiter aux chiffres les plus impressionnants d’une brochure.

Quel tonnage a été installé à Elgin?

La photo permet d’identifier clairement la famille MIDEA, le format EVOX G3 et la configuration extérieure, mais elle ne permet pas de lire avec certitude le numéro de modèle complet sur la plaque signalétique.

Nous n’allons donc pas inventer la capacité précise de cette installation.

La gamme EVOX G3 présentée dans la documentation comprend plusieurs configurations centrales. La fiche de performance de la page 11 inclut notamment des systèmes de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h en climatisation, avec des capacités de chauffage et rendements différents selon le jumelage.

Cette variété nous permet d’adapter l’équipement au bâtiment plutôt que d’obliger différents types de maisons à utiliser le même tonnage.

Des rendements qui varient réellement d’une capacité à l’autre

L’analyse des spécifications de MIDEA est instructive.

Dans le tableau EVOX G3, une configuration de 30 000 BTU/h en climatisation et 33 000 BTU/h en chauffage est indiquée à 17,2 SEER2, avec une valeur saisonnière de chauffage de 10,8 dans la documentation. Une configuration de 36 000 BTU/h est donnée à 17,7 SEER2, tandis que la configuration de 48 000 BTU/h est annoncée à 17,5 SEER2.

La gamme atteint, selon MIDEA, jusqu’à 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP allant jusqu’à 2,14 à 5 °F, soit environ -15 °C, selon le système considéré.

Ces différences démontrent pourquoi le nom « EVOX G3 » ne suffit pas à comparer deux soumissions.

Deux entrepreneurs peuvent proposer une thermopompe MIDEA EVOX G3 tout en parlant de systèmes de capacités différentes et de jumelages différents.

La partie invisible de cette installation : le traitement de l’air intérieur

La photographie montre principalement le condensateur extérieur, mais une thermopompe centrale ne peut être évaluée uniquement par son unité située dehors.

À l’intérieur se trouve l’appareil de traitement de l’air raccordé au réseau de conduits de la maison.

C’est lui qui doit faire circuler correctement l’air chaud ou froid vers les différentes pièces.

La conception de l’unité intérieure EVOX G3 utilise ce que MIDEA appelle un M-Coil avec ventilateur symétrique. Selon le fabricant, cette architecture réduit les différences de débit d’air à travers l’échangeur par rapport à une configuration traditionnelle.

Pour une maison existante, c’est important parce que la qualité du réseau de conduits varie énormément d’une propriété à une autre.

Computational Constant Airflow 2.0 : particulièrement pertinent lors d’une rénovation

L’EVOX G3 dispose également de la technologie Computational Constant Airflow 2.0.

Son objectif est d’adapter le fonctionnement du ventilateur à différentes conditions de conduits et de filtration. MIDEA indique une capacité d’adaptation jusqu’à 1,2 po de colonne d’eau de pression statique dans les exemples présentés, ainsi qu’un réglage du volume d’air pouvant aller jusqu’à 60 niveaux.

Cela peut être particulièrement intéressant lors du remplacement d’une ancienne fournaise ou d’une ancienne thermopompe centrale.

Un réseau existant n’a pas toujours été conçu spécifiquement pour la nouvelle machine. Il peut comporter des changements de section, des filtres plus restrictifs, de longs parcours ou des différences importantes entre les différentes branches.

La technologie de débit constant peut aider le système à s’adapter, mais elle n’annule pas les lois de l’aéraulique. Un conduit largement sous-dimensionné demeure un conduit sous-dimensionné.

Chez AirGreen, nous voulons donc savoir comment l’air circule réellement avant de conclure qu’une thermopompe centrale donnée est la bonne solution.

Ce projet d’Elgin montre pourquoi une EVOX G3 doit être installée comme un système complet, et non comme une simple boîte extérieure

Une unité intérieure conçue pour plusieurs orientations

L’un des aspects moins visibles, mais très pratiques de l’EVOX G3, est son unité de traitement d’air modulaire.

MIDEA présente une conception Block N Lock permettant jusqu’à six orientations d’installation : verticale ascendante, descendante, horizontale droite, horizontale gauche et différentes configurations de type « low-boy » pour les situations où la hauteur disponible est limitée.

Dans une résidence existante à Elgin, Montréal, Laval, Longueuil, sur la Rive-Sud ou la Rive-Nord, cette flexibilité peut changer complètement la manière dont nous abordons une salle mécanique.

Nous rencontrons régulièrement des sous-sols où l’équipement doit s’insérer entre une poutre, un chauffe-eau, un panneau électrique et un conduit principal déjà en place. Pouvoir adapter la position de l’appareil intérieur sans reconstruire inutilement toute la salle mécanique peut simplifier considérablement le projet.

Une solution pensée pour remplacer certaines anciennes fournaises

La brochure indique également des largeurs d’unités intérieures comprises entre 14,5 et 21,5 pouces selon la capacité, des dimensions choisies pour correspondre à celles de plusieurs fournaises résidentielles existantes.

MIDEA prévoit aussi une alimentation multivoltage de 115 V ou 208/230 V sur l’appareil intérieur selon la configuration, avec identification automatique de la tension.

Cela ne signifie pas qu’un remplacement est toujours « plug-and-play ».

Nous devons encore vérifier l’électricité, les conduits, les transitions de tôle, le drain de condensat, les dimensions du retour et les dégagements.

Mais lorsqu’un fabricant conçoit son appareil autour des dimensions que l’on rencontre réellement dans les maisons existantes, cela nous donne davantage d’options sur le chantier.

Chauffage auxiliaire jusqu’à 25 kW

Même avec une thermopompe capable de travailler à très basse température, le chauffage auxiliaire demeure une composante importante d’un système central québécois.

La documentation EVOX G3 prévoit des ensembles de chauffage auxiliaire à trois stages pouvant atteindre 25 kW, avec réglages et activation adaptés aux variations de température.

Le but n’est toutefois pas d’utiliser les éléments électriques dès qu’il fait froid.

Un bon contrôle doit permettre à la thermopompe de couvrir autant que possible la demande de chauffage efficacement, puis utiliser le chauffage auxiliaire lorsque les conditions ou la charge du bâtiment l’exigent.

Une mauvaise configuration peut augmenter inutilement la facture d’électricité.

R-454B : la nouvelle génération de réfrigérant de la gamme EVOX

Le système EVOX G3 présenté par MIDEA utilise le réfrigérant R-454B.

MIDEA indique un potentiel de réchauffement global, ou GWP, de 466, et utilise ce réfrigérant A2L pour sa gamme centrale EVOX ainsi que pour d’autres familles de produits.

Pour les propriétaires, ce changement paraît relativement discret parce que le réfrigérant circule dans un circuit fermé.

Pour l’installateur, il implique en revanche des procédures, des équipements et des pratiques de manipulation appropriés à cette nouvelle génération de réfrigérants.

Le choix de l’entrepreneur devient donc particulièrement important lors de l’installation, de l’entretien et d’un éventuel dépannage.

Contrôle communicant ou thermostat 24 V

L’EVOX G3 offre également plusieurs possibilités de contrôle.

La documentation MIDEA indique une compatibilité avec la communication 485 ainsi qu’avec des thermostats conventionnels 24 V. Le système est conçu pour identifier son mode de commande selon la configuration utilisée.

MIDEA présente aussi son thermostat communicant et son application SmartHome, avec fonctions de programmation, gestion du confort, consultation de la consommation et outils de diagnostic à distance.

Pour certains propriétaires, cette connectivité est un avantage important. Pour d’autres, la priorité sera simplement d’avoir un thermostat fiable et facile à utiliser.

Nous pouvons adapter l’approche en fonction du système et des besoins réels de la maison.

Qu’en est-il de LogisVert et des subventions?

Une question revient pratiquement systématiquement lorsqu’un propriétaire de la Montérégie envisage une thermopompe centrale MIDEA : combien recevra-t-il en aide financière?

Le document MIDEA fourni pour ce projet donne les performances de la gamme, mais il ne permet pas à lui seul de confirmer l’admissibilité québécoise d’un jumelage précis à une subvention.

Cette distinction est importante.

Pour vérifier correctement une aide financière, il faut connaître les numéros exacts des appareils intérieur et extérieur, retrouver le jumelage certifié correspondant et appliquer les règles du programme en vigueur au moment de l’installation.

Nous évitons donc d’annoncer un montant de subvention simplement parce que l’appareil porte le nom EVOX G3.

Chez AirGreen, la bonne méthode consiste à vérifier la combinaison précise proposée au client.

La proximité de la fenêtre mérite aussi une vraie réflexion technique

L’installation visible à Elgin se trouve directement sous une grande fenêtre.

Ce type de positionnement exige de considérer plusieurs éléments : les dégagements du fabricant, le rejet d’air, l’accès pour le service et le confort acoustique à l’intérieur.

Une thermopompe Inverter fonctionne généralement de façon progressive plutôt qu’avec des démarrages systématiques à pleine puissance. Malgré cela, toute unité extérieure possède un ventilateur et un compresseur.

La qualité des supports, le nivellement et la façon dont l’unité est reliée au bâtiment sont donc importants pour limiter la transmission de vibrations.

C’est particulièrement vrai lorsqu’un appareil est installé directement contre la structure d’une maison plutôt que sur une base indépendante.

L’entretien futur a été pris en considération dès l’installation

Nous pensons toujours au technicien qui devra intervenir sur l’appareil plusieurs années après la pose.

Il faut pouvoir accéder au panneau de service, inspecter l’échangeur, nettoyer les surfaces, mesurer les paramètres électriques et vérifier le circuit frigorifique.

Une installation extrêmement serrée contre une clôture ou entourée de végétation devient rapidement pénible à entretenir.

Sur cette réalisation d’Elgin, la façade avant reste très accessible. Le propriétaire devra simplement continuer à contrôler la croissance des végétaux à proximité afin de conserver cette accessibilité.

Ce que nous retenons de cette installation MIDEA EVOX G3 à Elgin

Cette réalisation montre parfaitement pourquoi l’installation d’une thermopompe centrale ne doit jamais être réduite au choix d’une marque et d’un tonnage.

La photo révèle plusieurs décisions concrètes : installation sur supports muraux, dégagement important au-dessus du terrain, positionnement sous une fenêtre, présence de végétation à proximité, rejet d’air frontal dégagé et sectionnement électrique accessible.

La technologie située derrière cette unité extérieure va beaucoup plus loin : compresseur Inverter pour climat froid, fonctionnement annoncé jusqu’à -30 °C, réfrigérant R-454B, unité intérieure modulaire, débit d’air adaptatif, possibilités de contrôle communicant et différents tonnages.

Mais ces caractéristiques n’ont de valeur que lorsque le système est correctement intégré au bâtiment.

Chez AirGreen, nous travaillons précisément à ce point de rencontre entre la machine et la maison : choix de la capacité, emplacement extérieur, dégagements, conduites frigorifiques, alimentation électrique, réseau de conduits, débit d’air, filtration, contrôle et chauffage auxiliaire.

C’est cette vision complète du projet qui permet à une installation de conserver ses performances bien après le départ de notre équipe.
