Installation d’une thermopompe centrale MIDEA EVOX G3 à Kirkland, dans l’Ouest-de-l’Île de Montréal

À Kirkland, une installation EVOX G3 pensée autour d’un mur de brique, d’une fenêtre de sous-sol et d’un espace extérieur déjà aménagé

Cette installation d’une thermopompe centrale MIDEA EVOX G3 à Kirkland illustre bien le type de projet où la performance de l’équipement ne suffit pas à elle seule. Sur une maison existante, il faut aussi composer avec la maçonnerie, les fenêtres de sous-sol, la fondation, les descentes pluviales, les aménagements paysagers, les accès latéraux et l’espace nécessaire pour entretenir l’appareil pendant plusieurs années.

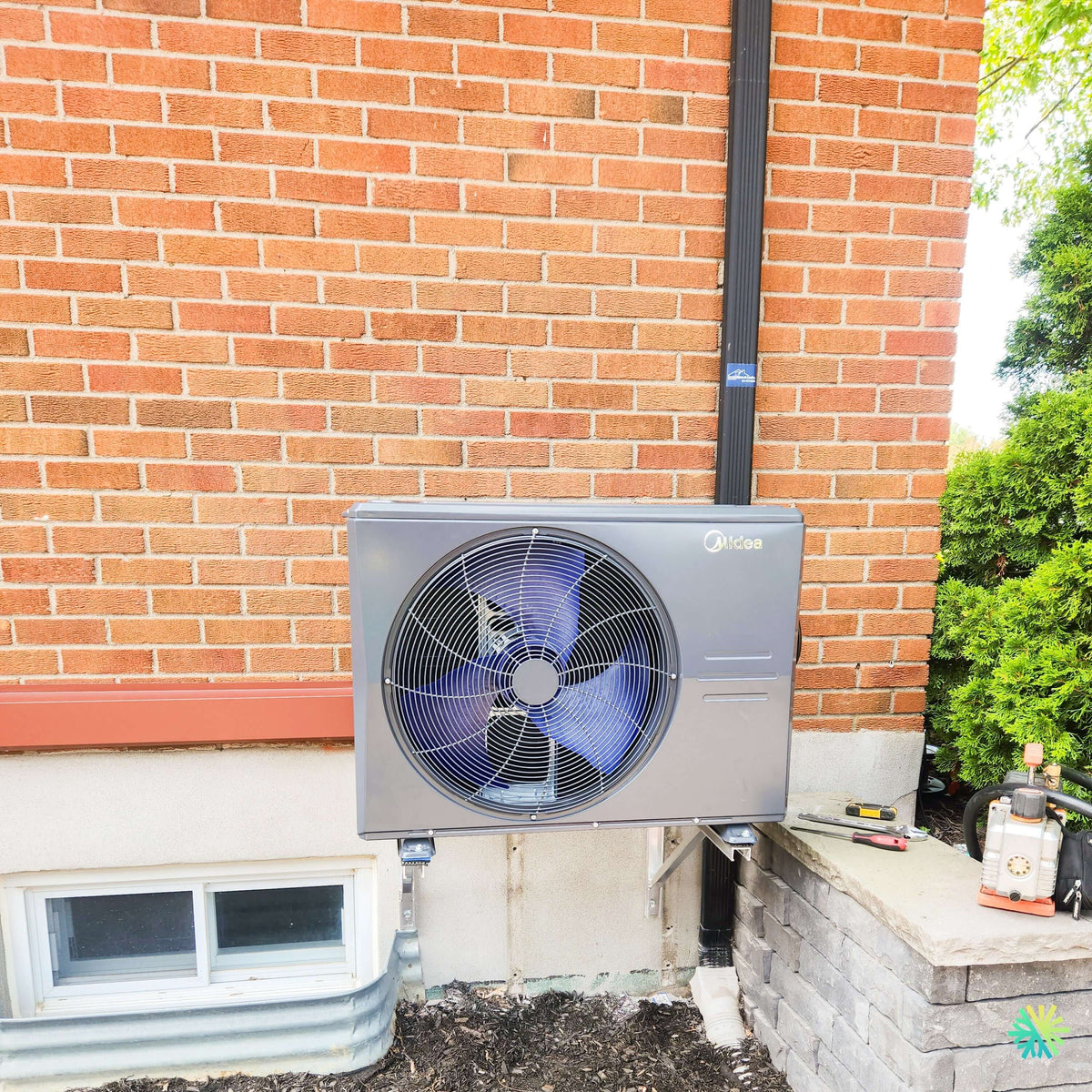

Sur la photo du chantier, l’unité extérieure MIDEA est installée contre un mur de brique, sur des supports métalliques qui la maintiennent clairement au-dessus du niveau du sol. Une fenêtre de sous-sol se trouve immédiatement à gauche de l’installation. À droite, un petit muret de maçonnerie et une descente pluviale réduisent l’espace disponible. Malgré ces contraintes, le grand ventilateur frontal demeure orienté vers une zone largement dégagée, ce qui est essentiel pour une thermopompe à décharge horizontale.

C’est précisément ce que nous cherchons chez AirGreen : ne pas simplement trouver « une place » pour la thermopompe, mais trouver un emplacement qui respecte le fonctionnement de la machine, l’accès au service, la gestion de la neige et l’organisation visuelle de la propriété.

Une unité extérieure installée au-dessus du sol pour mieux traverser les hivers de Kirkland

L’un des détails les plus importants de cette réalisation est la hauteur de l’appareil.

La MIDEA EVOX G3 n’est pas déposée directement sur le paillis ou sur une simple dalle au niveau du terrain. Elle repose sur des supports métalliques fixés au bâtiment, ce qui crée un espace appréciable sous l’unité.

À Kirkland comme partout dans l’Ouest-de-l’Île, cette décision est particulièrement pertinente lorsqu’une thermopompe doit assurer une partie importante du chauffage en hiver.

Pendant le fonctionnement en chauffage, l’échangeur extérieur peut accumuler du givre. Le système doit alors effectuer périodiquement un cycle de dégivrage. L’eau produite pendant ce processus tombe sous la machine et peut ensuite geler lorsque la température extérieure est suffisamment basse.

Une unité trop près du sol peut donc se retrouver entourée d’une accumulation de neige ou de glace. Une installation surélevée facilite l’évacuation, améliore l’accès et réduit les risques de voir la base de l’appareil se retrouver ensevelie après plusieurs épisodes de neige.

Sur cette propriété de Kirkland, la hauteur choisie permet aussi de maintenir la thermopompe au-dessus de l’aménagement paysager situé devant la fondation.

Une proximité avec la fenêtre de sous-sol qui demande de la précision

La fenêtre visible à gauche de l’unité est un élément important du chantier.

Lorsqu’une thermopompe est installée près d’une ouverture de bâtiment, nous devons tenir compte non seulement du dégagement physique, mais aussi de l’accès à la fenêtre et du confort acoustique.

L’appareil est ici positionné suffisamment à droite pour ne pas bloquer directement l’ouverture. L’unité est également surélevée, ce qui laisse le bas de la fondation accessible.

Le choix des supports compte aussi pour limiter la transmission de vibrations vers le bâtiment. Une thermopompe centrale Inverter fonctionne à différentes vitesses, mais elle contient toujours un compresseur et un ventilateur. La rigidité et le nivellement de la structure de soutien font donc partie intégrante de la qualité finale de l’installation.

Le grand ventilateur frontal doit toujours avoir de l’espace

La EVOX G3 se distingue immédiatement par son format à décharge horizontale.

MIDEA décrit l’unité extérieure comme une conception combinant un ventilateur horizontal et un échangeur vertical à haute efficacité. Selon le fabricant, cette architecture vise à favoriser un échange thermique plus uniforme et à conserver de bonnes performances lorsque la température extérieure baisse.

Sur cette installation de Kirkland, le ventilateur est dirigé vers l’espace ouvert devant la maison, et non vers le muret ou la façade.

C’est un détail essentiel.

Même une excellente thermopompe peut perdre en efficacité si le flux d’air rejeté est bloqué par une clôture, une remise, une haie trop rapprochée ou un autre obstacle. Le système pourrait alors réaspirer une partie de son propre air rejeté, ce qui n’est pas souhaitable.

Nous recommandons donc au propriétaire de maintenir la zone frontale libre au fil des années, particulièrement si de nouveaux aménagements sont ajoutés autour de la maison.

Une installation qui doit également respecter la descente pluviale

À droite et derrière l’appareil, la photo montre une descente pluviale verticale.

Ce type de détail compte lors de la planification.

Il faut éviter qu’une thermopompe bloque l’accès à une descente de gouttière ou que l’eau provenant de celle-ci soit dirigée vers la machine, les supports ou la fondation immédiatement sous l’appareil.

Sur cette réalisation, la thermopompe a été positionnée à côté de la descente, sans la recouvrir.

Lorsqu’un propriétaire ajoute ou modifie ultérieurement une extension de descente pluviale, il est important de continuer à diriger l’eau loin de l’équipement.

Les conduites frigorifiques doivent être organisées, pas simplement cachées

Une partie du cheminement des connexions est dissimulée derrière et autour de l’unité extérieure.

Dans une installation de thermopompe centrale, les conduites frigorifiques, le câblage et les éléments de contrôle doivent être positionnés de manière logique et accessible.

Nous cherchons à limiter les parcours inutiles, les courbes excessives et les portions exposées sans protection.

L’objectif est double : obtenir une finition propre sur la façade et conserver un système qui peut être inspecté ou réparé plus tard sans devoir démonter inutilement l’aménagement extérieur.

Pourquoi la MIDEA EVOX G3 est intéressante pour le climat de Kirkland

La principale raison pour laquelle cette famille de thermopompes mérite une attention particulière au Québec est son orientation vers le chauffage à basse température.

MIDEA annonce pour la gamme EVOX G3 Extreme Heat un fonctionnement continu jusqu’à -30 °C. Le fabricant indique aussi, dans les conditions présentées dans sa documentation, jusqu’à 100 % de capacité de chauffage à -25 °C, avec un COP pouvant atteindre 1,9.

Il faut cependant distinguer deux notions.

Une thermopompe capable de « fonctionner » à -30 °C n’offre pas nécessairement exactement la même capacité à -30 °C qu’à 0 °C. La performance dépend du modèle installé, du tonnage, du jumelage intérieur-extérieur et des conditions réelles de fonctionnement.

C’est pourquoi, chez AirGreen, nous vérifions toujours la combinaison exacte du système plutôt que de nous limiter au nom « EVOX G3 ».

Ce que MIDEA indique dans ses essais de climat froid

La documentation MIDEA présente également des résultats d’essai sur un système de 3 tonnes.

Dans cet exemple, le fabricant mentionne un COP pouvant atteindre 2,4 à environ -15 °C. À environ -25 °C, MIDEA rapporte jusqu’à 118 % de la capacité nominale de chauffage avec un COP de 1,92 pour le système testé. Le fabricant précise que ces résultats sont basés sur un système de 3 tonnes.

Cette précision est importante.

Nous ne prenons pas ces résultats pour les appliquer automatiquement à tous les systèmes EVOX G3 de 2, 4 ou 5 tonnes.

Pour un propriétaire de Kirkland, Pointe-Claire, Beaconsfield, Dollard-des-Ormeaux ou Dorval, la bonne comparaison doit toujours porter sur le jumelage précis proposé dans la soumission.

Plusieurs capacités sous le même nom EVOX G3

La photo ne permet pas de lire avec suffisamment de certitude le numéro complet de l’unité extérieure. Nous ne pouvons donc pas attribuer un tonnage précis à cette installation sans risquer d’inventer une information.

La documentation fournie présente toutefois plusieurs configurations EVOX G3 de 18 000, 24 000, 30 000, 36 000, 48 000 et 54 000 BTU/h de capacité nominale en climatisation, avec des capacités et des rendements différents selon la combinaison.

Cette gamme étendue permet d’adapter le système à des maisons très différentes.

Mais le choix du tonnage ne devrait jamais reposer uniquement sur la superficie.

Nous considérons notamment la qualité de l’isolation, l’étanchéité du bâtiment, les fenêtres, l’exposition, le réseau de conduits, la charge de chauffage, la charge de climatisation et la capacité électrique disponible.

Jusqu’à 19 SEER2 selon la configuration

MIDEA annonce pour la gamme EVOX G3 des performances pouvant atteindre 19 SEER2, 12,5 EER2 et 10,8 HSPF2, ainsi qu’un COP allant jusqu’à 2,14 à 5 °F, soit environ -15 °C, selon la configuration.

Les valeurs ne sont toutefois pas identiques pour tous les tonnages.

Le tableau technique indique par exemple une configuration de 30 000 BTU/h à 17,2 SEER2, une configuration de 36 000 BTU/h à 17,7 SEER2, et une configuration de 48 000 BTU/h à 17,5 SEER2.

Pour cette raison, deux soumissions indiquant toutes les deux « MIDEA EVOX G3 » peuvent correspondre à des systèmes dont les performances certifiées sont différentes.

La vraie valeur d’une EVOX G3 apparaît lorsque l’unité extérieure, l’appareil intérieur et le réseau de conduits sont traités comme un seul système

Le réseau de conduits peut faire ou défaire le confort

La partie extérieure de cette installation est visible sur la photo. La partie intérieure l’est beaucoup moins, mais elle est tout aussi importante.

Une thermopompe centrale distribue l’air chauffé ou refroidi dans toute la maison grâce à un appareil de traitement d’air raccordé aux conduits.

Si le retour d’air est trop petit, si les conduits sont restrictifs ou si la filtration crée une pression excessive, le système peut ne pas atteindre son plein potentiel.

MIDEA intègre à l’EVOX G3 une technologie appelée Computational Constant Airflow 2.0, conçue pour ajuster la puissance et la vitesse du ventilateur en fonction des conditions du réseau.

La documentation présente des scénarios allant jusqu’à 1,2 po de colonne d’eau de pression statique et indique jusqu’à 60 niveaux de réglage du volume d’air.

Cette capacité d’adaptation est particulièrement intéressante lors du remplacement d’une ancienne fournaise ou d’un ancien système central.

Elle ne remplace toutefois pas une bonne conception des conduits.

Le M-Coil et le ventilateur symétrique

MIDEA utilise également une architecture intérieure avec M-Coil et ventilateur symétrique.

Selon le fabricant, cette configuration vise à uniformiser davantage le débit à travers l’échangeur intérieur, avec une différence de débit nettement réduite par rapport à une conception conventionnelle.

Pour le propriétaire, ce détail peut sembler très technique.

Pour nous, il s’agit d’un élément directement lié à la manière dont le système distribue l’énergie thermique à l’air qui circule dans les conduits.

Un appareil intérieur conçu pour s’adapter aux maisons existantes

La EVOX G3 utilise une conception modulaire appelée Block N Lock.

MIDEA présente jusqu’à six orientations possibles pour l’appareil intérieur, dont les configurations verticales, horizontales droite et gauche et des arrangements adaptés aux espaces à faible hauteur.

Cette flexibilité est très utile dans l’Ouest-de-l’Île de Montréal, où nous intervenons souvent dans des maisons existantes dont les salles mécaniques ont déjà été modifiées au fil des années.

Une poutre, un chauffe-eau, un conduit principal ou une ligne de plomberie peut complètement changer la meilleure orientation de l’appareil.

Une conception pensée pour certains remplacements de fournaises

MIDEA indique des largeurs d’unités intérieures allant de 14,5 à 21,5 pouces selon la capacité, ce qui correspond à plusieurs formats de fournaises résidentielles existantes.

La documentation précise également une capacité multivoltage de 115 V et 208/230 V sur l’appareil intérieur selon la configuration.

Ces caractéristiques peuvent faciliter une conversion vers une thermopompe centrale, mais elles ne rendent pas chaque remplacement automatiquement simple.

Nous devons toujours inspecter le réseau de conduits, la tôle de transition, le drainage, l’alimentation électrique et le système de contrôle.

Le R-454B fait partie de cette nouvelle génération

La gamme EVOX G3 utilise le réfrigérant R-454B.

MIDEA indique pour ce réfrigérant A2L un potentiel de réchauffement global de 466 et précise qu’il est utilisé dans la gamme EVOX Central System.

Pour le propriétaire, cette différence est pratiquement invisible au quotidien.

Pour l’entrepreneur CVAC, elle exige toutefois l’utilisation de procédures et d’équipements adaptés lors de l’installation et du service.

C’est une autre raison pour laquelle nous considérons l’expérience de l’installateur avec les nouvelles générations de réfrigérants comme une partie importante du projet.

Le chauffage auxiliaire doit compléter la thermopompe, pas la remplacer trop tôt

MIDEA prévoit des ensembles de chauffage auxiliaire pouvant atteindre 25 kW, avec plusieurs niveaux de fonctionnement selon la configuration.

Dans une maison à Kirkland, ce chauffage peut devenir utile lorsque la charge du bâtiment devient supérieure à la capacité disponible de la thermopompe ou lorsque la stratégie de contrôle l’exige.

La programmation est cependant importante.

Un système mal configuré peut faire fonctionner les éléments électriques plus souvent que nécessaire, ce qui réduit une partie des économies attendues d’une thermopompe Inverter.

Notre travail consiste donc aussi à considérer la logique de chauffage, pas seulement à raccorder les appareils.

Communication 485 ou contrôle 24 V

La plateforme EVOX G3 offre plusieurs options de contrôle.

MIDEA indique une compatibilité avec un mode communicant 485 ainsi qu’avec une commande traditionnelle 24 V. Le système peut également fonctionner dans différentes configurations avec des équipements MIDEA ou certains composants tiers.

Avec le thermostat communicant MIDEA et l’application SmartHome, le fabricant prévoit également des fonctions de programmation, de gestion du confort, de suivi de consommation et de diagnostic du système.

Nous choisissons la stratégie de contrôle en fonction du projet, du câblage existant et des attentes du propriétaire.

Et les subventions pour cette installation à Kirkland?

Le document MIDEA fourni permet de confirmer les caractéristiques techniques de la gamme, mais il ne permet pas, à lui seul, de confirmer le montant d’une aide financière québécoise pour cette installation précise.

Pour toute demande de subvention, nous devons connaître les numéros exacts de l’unité extérieure et de l’unité intérieure, puis vérifier le jumelage reconnu et les critères du programme applicables à la date des travaux.

C’est particulièrement important puisque le nom « EVOX G3 » couvre plusieurs capacités et plusieurs combinaisons.

Nous préférons donc vérifier le système installé plutôt que de publier un montant théorique qui pourrait ne pas correspondre au jumelage réel.

Les points pratiques que cette installation de Kirkland met bien en évidence

Cette réalisation permet de résumer plusieurs principes que nous appliquons lorsque nous installons une thermopompe centrale :

• surélever l’unité pour mieux composer avec la neige et le dégivrage;
• laisser le ventilateur frontal complètement dégagé;
• conserver l’accès aux fenêtres de sous-sol et aux composants du bâtiment;
• ne pas bloquer une descente pluviale existante;
• prévoir l’accès futur aux panneaux de service;
• adapter le tonnage aux besoins réels du bâtiment plutôt qu’à la superficie seule;
• vérifier le réseau de conduits et le débit d’air;
• considérer l’appareil intérieur, l’unité extérieure, le thermostat et le chauffage auxiliaire comme un seul système.

C’est cette vision globale qui fait la différence entre une simple pose d’équipement et une véritable installation CVAC.

Une installation compacte, propre et adaptée à une maison existante de Kirkland

Ce projet de thermopompe centrale MIDEA EVOX G3 à Kirkland montre qu’un espace extérieur comportant plusieurs contraintes peut tout de même accueillir un système central de façon logique.

L’unité est surélevée. Le ventilateur fait face à une zone ouverte. La fenêtre de sous-sol reste accessible. La descente pluviale demeure en place. L’appareil n’occupe pas inutilement le terrain et reste accessible pour l’entretien.

À l’intérieur, la même logique doit se poursuivre : bon dimensionnement, débit d’air adéquat, contrôle approprié et chauffage auxiliaire correctement configuré.

Chez AirGreen, nous installons et remplaçons des thermopompes centrales MIDEA EVOX G3 à Kirkland et partout dans l’Ouest-de-l’Île, notamment à Pointe-Claire, Beaconsfield, Dorval et Dollard-des-Ormeaux, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive-Sud et la Rive-Nord.

Lorsqu’un propriétaire envisage de remplacer une ancienne fournaise ou une thermopompe centrale, nous analysons le bâtiment comme un ensemble : capacité de chauffage, climatisation, réseau de conduits, électricité, filtration, emplacement extérieur, accès au service et compatibilité du système choisi.
