Installation d’une thermopompe centrale MIDEA EVOX G3 à Lachine, Montréal

À Lachine, une installation centrale EVOX G3 intégrée dans un espace étroit entre maçonnerie, revêtement de vinyle et services existants

Sur ce chantier réalisé à Lachine, dans l’ouest de Montréal, la qualité de l’installation dépendait autant du choix de la thermopompe centrale MIDEA EVOX G3 que de son intégration physique à la maison. La photo du projet montre une situation typique des résidences existantes de Montréal : aucun immense espace mécanique extérieur n’attend le nouvel appareil. Nous devons travailler avec la construction déjà en place, les ouvertures, l’électricité, la finition architecturale et l’espace disponible autour de la fondation.

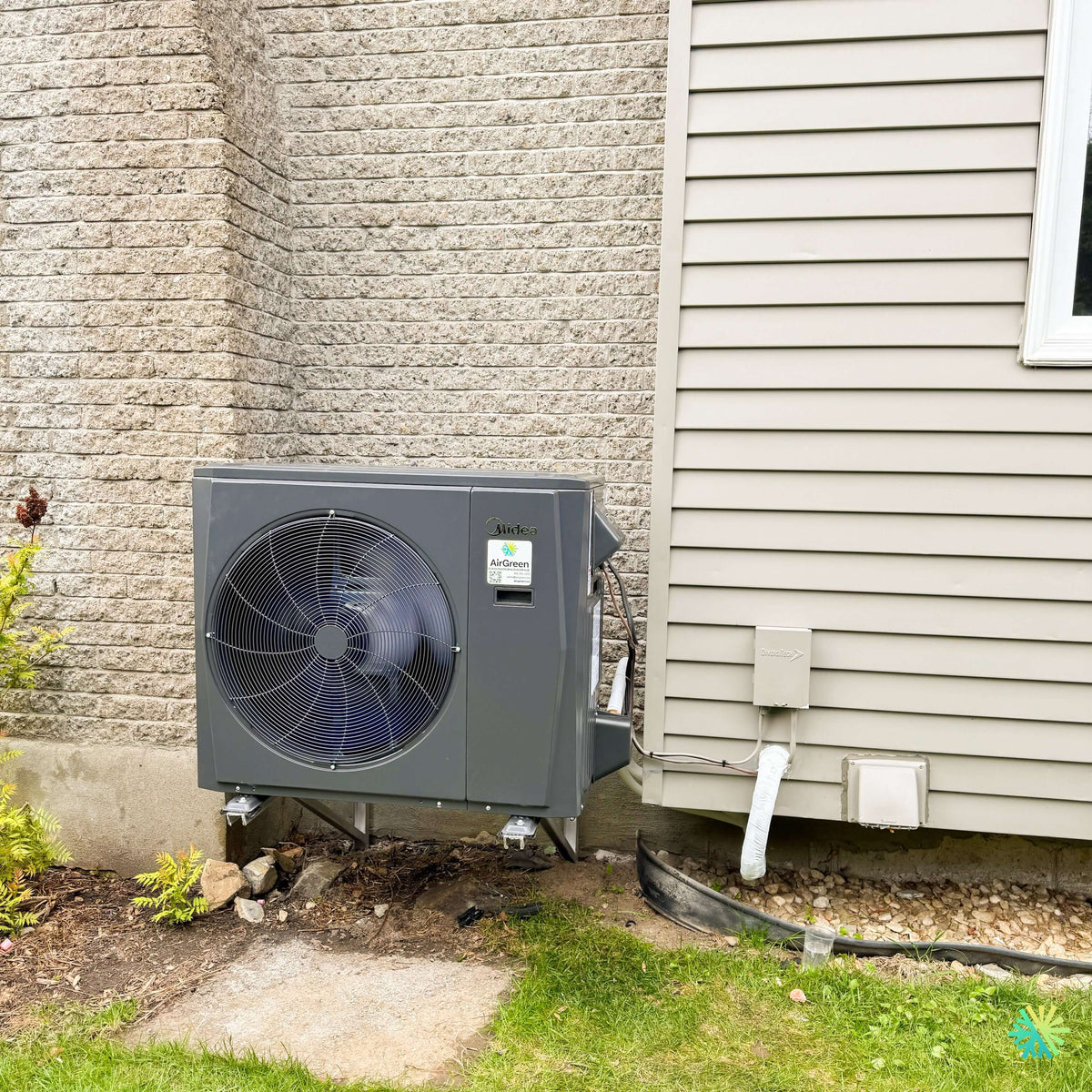

Ici, l’unité extérieure se trouve exactement à la rencontre de deux matériaux : une façade de brique claire à gauche et un mur recouvert de vinyle à droite. À quelques pieds seulement se trouvent le sectionneur électrique, une sortie murale et le passage des conduites vers l’intérieur. Plutôt que d’éloigner inutilement la machine et d’allonger le circuit frigorifique, nous avons créé une implantation compacte, accessible et adaptée à l’hiver montréalais.

La MIDEA EVOX G3 est installée sur un support métallique surélevé ancré à la fondation. Le condenseur demeure ainsi éloigné du terrain, laissant une zone dégagée sous l’appareil pour la neige et l’eau produite lors des cycles de dégivrage.

Cette génération EVOX G3 appartient à la famille des systèmes centraux gainables inverter MIDEA, développés notamment pour la modernisation de systèmes résidentiels existants.

Un emplacement à la jonction de deux façades qui demandait une vraie planification

La première chose que nous remarquons sur cette installation de Lachine est l’angle du bâtiment.

À gauche, la maçonnerie forme un retour qui encadre naturellement l’espace mécanique. À droite, le revêtement de vinyle comporte déjà plusieurs éléments techniques. Nous devions placer l’EVOX G3 suffisamment près de la maison pour maintenir un raccordement logique, sans toutefois enfermer son échangeur ni rendre son compartiment de service inaccessible.

Le grand ventilateur frontal est orienté vers une zone ouverte. Ce détail est important parce que l’EVOX G3 fonctionne avec une décharge d’air horizontale.

MIDEA explique dans sa documentation que son unité extérieure associe un ventilateur horizontal à un échangeur vertical afin de produire un flux d’air plus uniforme sur la surface de l’échangeur.

Nous ne devons donc jamais choisir un emplacement uniquement parce que la machine y entre physiquement. L’air doit pouvoir circuler.

À Lachine, où plusieurs propriétés possèdent des passages latéraux relativement étroits, des patios, des clôtures et des constructions voisines rapprochées, cette distinction devient particulièrement importante.

Pourquoi nous avons installé la thermopompe au-dessus du niveau du sol

Le support métallique visible sous l’appareil est beaucoup plus qu’une finition.

Une thermopompe centrale conçue pour le climat froid continue à fonctionner lorsque la température extérieure est largement sous zéro. Durant ce fonctionnement, du givre se forme périodiquement sur l’échangeur extérieur. Le système lance alors un dégivrage.

L’eau qui résulte de ce cycle tombe sous le condenseur.

Si la machine repose presque au niveau du terrain, cette eau peut regeler et contribuer à créer une accumulation de glace à sa base. La neige naturelle et celle déplacée lors du déneigement peuvent ensuite s’ajouter à cette accumulation.

En surélevant l’EVOX G3, nous créons donc une marge utile pour :

• l’accumulation de neige;
• l’évacuation des eaux de dégivrage;
• la réduction du risque de glace directement contre la base;
• l’inspection du dessous de l’unité;
• un meilleur accès lors d’un futur entretien CVAC.

Sur une installation à Montréal, cette hauteur n’est pas un luxe. Elle contribue directement à rendre cohérente l’utilisation hivernale d’une thermopompe basse température.

Un système annoncé pour fonctionner en chauffage jusqu’à -30 °C

Les capacités hivernales constituent justement l’un des aspects intéressants de la plateforme EVOX G3.

La documentation MIDEA indique un fonctionnement continu en chauffage jusqu’à -30 °C. Dans les essais présentés par le fabricant sur un système de trois tonnes, MIDEA indique également jusqu’à 100 % de la capacité nominale de chauffage autour de -25 °C, avec un COP pouvant atteindre environ 1,9 dans ces conditions.

Le fabricant attribue une partie de cette performance à sa technologie de compresseur. Lorsque les températures deviennent extrêmement basses, le système utilise une alimentation intermédiaire en vapeur afin d’augmenter la quantité de frigorigène comprimée et de soutenir la production de chaleur.

Pour une résidence de Lachine, ces caractéristiques sont beaucoup plus pertinentes qu’une simple valeur de rendement estivale.

L’hiver montréalais impose à une thermopompe des conditions complètement différentes de celles rencontrées en climatisation au mois de juillet.

-30 °C indique une plage de fonctionnement, pas la charge thermique de toutes les maisons

Il faut toutefois distinguer deux notions.

Le fait qu’une thermopompe puisse fonctionner à -30 °C ne signifie pas automatiquement qu’elle pourra couvrir 100 % des pertes thermiques de toutes les résidences à cette température.

La charge de chauffage varie énormément selon :

• la superficie;
• l’isolation;
• l’étanchéité du bâtiment;
• les fenêtres;
• l’exposition au vent;
• le nombre d’étages;
• la configuration des conduits;
• la température intérieure demandée.

C’est pour cette raison que le dimensionnement reste une étape incontournable.

Quelle capacité EVOX G3 avons-nous sur cette photo de Lachine?

La photographie permet d’identifier clairement une unité extérieure MIDEA EVOX G3, mais le numéro complet inscrit sur sa plaque signalétique n’est pas suffisamment lisible pour confirmer avec certitude la capacité précise de cette installation.

Nous ne lui attribuons donc pas arbitrairement un tonnage.

La fiche technique MIDEA couvre plusieurs configurations EVOX G3 allant approximativement de 18 000 à 54 000 BTU/h. Selon la combinaison exacte d’unité extérieure et d’unité de traitement d’air, la gamme peut atteindre 19 SEER2, 12,5 EER2, 10,8 HSPF2 et un COP de 2,14 à environ -15 °C.

Voici quelques-unes des performances publiées par MIDEA :

Ces données figurent dans le tableau des spécifications de la troisième génération EVOX G3.

Le trajet très compact des raccordements est un avantage concret de cette implantation

La partie droite de la photo montre les raccordements qui rejoignent rapidement le bâtiment.

Nous voyons notamment les conduites frigorifiques arrivant au compartiment de service, leur isolation ainsi que le raccordement électrique à proximité.

Limiter les détours inutiles possède plusieurs avantages : l’installation est plus propre visuellement, les conduites sont plus faciles à protéger et le parcours reste plus simple à inspecter.

Cela ne signifie pas qu’une ligne frigorifique doit être « la plus courte possible » à n’importe quel prix. Les longueurs minimales et maximales prescrites par le fabricant ainsi que les exigences de l’installation doivent toujours être respectées. Mais lorsqu’un emplacement permet naturellement un parcours cohérent, nous évitons de créer des dizaines de pieds de conduites supplémentaires sans raison.

Le sectionneur électrique a été conservé dans une zone accessible

À droite de l’unité se trouve le sectionneur électrique monté sur le revêtement de la maison.

Il doit rester accessible.

Lors d’une intervention technique, certains travaux nécessitent de pouvoir isoler électriquement l’équipement. Positionner le condenseur devant le sectionneur ou trop près de son ouverture compliquerait inutilement les futurs services.

Sur ce chantier, l’appareil, le sectionneur et les conduites se trouvent regroupés dans le même secteur mécanique tout en restant identifiables et accessibles.

L’étiquette AirGreen permet aussi de retrouver rapidement l’installateur

On distingue notre identification sur la façade de la thermopompe.

Ce détail est volontaire. Plusieurs années après l’installation, le propriétaire ou un nouvel occupant peut facilement savoir qui a réalisé les travaux et qui contacter pour un entretien de thermopompe centrale, un diagnostic ou une vérification.

Une installation CVAC constitue un système qui accompagnera normalement le bâtiment pendant de nombreuses années. La traçabilité de l’intervention a donc son utilité.

L’unité extérieure n’est que la partie visible : une EVOX G3 centrale dépend surtout de l’intégration avec les conduits de la maison

Computational Constant Airflow 2.0 : adapter le ventilateur aux conditions réelles du réseau

Une thermopompe centrale ne souffle pas directement dans une pièce comme une unité murale. Son air doit traverser un réseau complet de conduits.

La résistance de ce réseau est donc déterminante.

MIDEA équipe l’EVOX G3 de la technologie Computational Constant Airflow 2.0, conçue pour adapter la puissance et la vitesse du ventilateur lorsque la résistance du système change.

La documentation présente des exemples où un débit de 1 200 CFM est maintenu dans des conditions allant de 0,4 jusqu’à 1,2 po de colonne d’eau de pression statique.

MIDEA indique également jusqu’à 60 niveaux d’ajustement du débit d’air, ce qui donne davantage de latitude lors de la mise en service.

Cette technologie ne rend cependant pas les conduits sans importance.

Un réseau fortement sous-dimensionné, une reprise d’air trop petite ou un conduit écrasé doivent tout de même être corrigés.

Pourquoi réutiliser les anciens conduits demande une vérification sérieuse

Lors du remplacement d’une ancienne fournaise ou thermopompe centrale à Lachine, nous ne devrions pas supposer que le réseau existant convient automatiquement au nouvel équipement.

Nous regardons entre autres :

• la taille des conduits principaux;
• la reprise d’air;
• la pression statique;
• les transitions autour de l’unité intérieure;
• la filtration;
• le débit requis par la nouvelle capacité;
• la distribution vers les différentes pièces.

Une thermopompe peut présenter d’excellents chiffres de rendement sur sa fiche AHRI et donner un résultat moyen si le débit réel est insuffisant.

Une unité de traitement d’air modulaire conçue pour les maisons existantes

L’unité intérieure EVOX G3 utilise une conception Block N Lock qui permet différentes orientations.

La documentation illustre six installations possibles, notamment verticales, horizontales à gauche ou à droite et certaines configurations de type « low-boy » lorsque la hauteur est limitée.

C’est particulièrement intéressant dans des secteurs comme Lachine, LaSalle, Verdun ou le reste de Montréal, où plusieurs résidences disposent de salles mécaniques existantes aux dimensions contraignantes.

Une unité modulaire facilite le travail lorsqu’un appareil doit être installé :

• sous une poutre;
• dans un sous-sol bas;
• dans une salle mécanique étroite;
• avec un retour d’air qui arrive latéralement;
• à proximité d’un chauffe-eau ou d’un panneau électrique.

Une largeur pensée pour faciliter le remplacement de certaines fournaises

MIDEA indique pour plusieurs unités intérieures EVOX G3 des largeurs se situant approximativement entre 14,5 et 21,5 pouces, soit des dimensions proches de formats couramment rencontrés sur des fournaises résidentielles.

La gamme prévoit également une adaptation de l’alimentation de l’unité intérieure au 115 V ou au 208/230 V, selon l’application.

Cela peut simplifier certains projets de modernisation.

Toutefois, « format compatible » ne signifie jamais que nous pouvons installer la nouvelle unité sans vérifier le reste. Le plénum, l’électricité, le drain, la filtration et la reprise d’air doivent toujours être validés.

Un chauffage auxiliaire pouvant atteindre 25 kW

La plateforme EVOX G3 peut recevoir un ensemble de chauffage électrique auxiliaire à trois stages, pouvant aller jusqu’à 25 kW selon la configuration.

L’intérêt d’un système par stages est de ne pas nécessairement utiliser toute la capacité électrique à chaque demande.

Le contrôle de l’appoint doit être réglé correctement. Si les résistances électriques démarrent trop facilement, la consommation peut augmenter alors que la thermopompe aurait encore été capable d’assurer une partie importante du chauffage.

Communication 485, thermostat 24 V et options sans fil

La EVOX G3 offre plusieurs stratégies de contrôle.

MIDEA prévoit notamment :

• une communication 485;
• une compatibilité avec certains thermostats tiers 24 V;
• une communication Sub-1 GHz entre certaines composantes MIDEA;
• une reconnaissance automatique de certains modes de contrôle.

Ces possibilités sont détaillées dans la documentation du fabricant.

Cette polyvalence peut être précieuse dans une rénovation à Montréal lorsqu’il est très difficile de tirer de nouveaux fils entre la salle mécanique et le thermostat.

Filtration MERV 13 : trois épaisseurs possibles

La plateforme peut également être associée à des filtres MERV 13 de 1, 2 ou 4 pouces.

MIDEA précise que cette filtration peut capter davantage de poussière, de pollen, de particules ainsi que de squames d’animaux, tout en contribuant à maintenir le serpentin intérieur plus propre.

La sélection doit toutefois être cohérente avec le débit d’air.

Un filtre efficace mais trop restrictif pour sa surface disponible peut augmenter la pression statique. Voilà pourquoi nous analysons filtration et ventilation comme un seul ensemble.

R-454B : le frigorigène utilisé sur cette nouvelle génération

MIDEA indique avoir choisi le R-454B pour la gamme actuelle. Le fabricant donne pour ce frigorigène A2L un potentiel de réchauffement global de 466.

Pour nos techniciens, cela signifie que les procédures de raccordement, de vérification d’étanchéité, de mise sous vide et de mise en service doivent être adaptées aux équipements utilisant du R-454B.

Le propriétaire ne voit presque rien de cette différence après l’installation. Elle reste pourtant importante dans la manière de réaliser le travail.

Une thermopompe inverter ne devrait pas être jugée sur la durée de ses cycles

Lorsqu’un propriétaire remplace une ancienne fournaise ou un ancien système à fonctionnement marche-arrêt, le comportement de l’EVOX G3 peut sembler inhabituel au début.

Un système inverter peut fonctionner plus longtemps à faible régime.

Cela ne signifie pas nécessairement qu’il peine à atteindre la température. La modulation permet au contraire de réduire les grandes variations de température et d’éviter les démarrages répétés à pleine capacité.

C’est également pourquoi un bon dimensionnement reste important : une machine qui correspond aux besoins de la résidence peut passer davantage de temps dans sa plage de fonctionnement efficace.

Midea SmartHome : programmation, consommation et diagnostic

Avec les composantes communicantes compatibles, la plateforme MIDEA prévoit des fonctions liées à SmartHome, notamment la programmation, la gestion du confort, certaines données sur la consommation ainsi que des fonctions de diagnostic et de mise à jour.

Pour les propriétaires qui souhaitent mieux comprendre leur consommation de chauffage et de climatisation, ces données peuvent être particulièrement utiles.

LogisVert en 2026 : combien peut valoir une MIDEA EVOX G3?

Pour une installation réalisée actuellement au Québec, Hydro-Québec indique qu’une thermopompe admissible certifiée ENERGY STAR peut recevoir 50 $ par 1 000 BTU/h de capacité de chauffage à -8 °C, tandis qu’un appareil certifié ENERGY STAR – Climat froid peut recevoir 120 $ par 1 000 BTU/h à -8 °C, lorsque toutes les exigences du programme LogisVert sont respectées. Le montant applicable dépend de la date d’installation.

La documentation MIDEA indique de son côté que la gamme présente des performances dépassant les spécifications ENERGY STAR Most Efficient illustrées par le fabricant.

Cela ne suffit toutefois pas pour annoncer automatiquement un montant de subvention.

Pour notre installation de Lachine, il faudrait confirmer :

• le modèle exact du condenseur;
• le modèle exact de l’unité intérieure;
• la combinaison certifiée;
• sa présence dans la liste applicable;
• sa capacité de chauffage reconnue à -8 °C.

C’est cette capacité reconnue, et non simplement le nombre de tonnes nominales, qui sert au calcul de l’aide financière.

Trois erreurs à éviter sur une installation centrale dans un secteur urbain comme Lachine

Installer l’appareil trop bas

Une machine climat froid doit rester suffisamment éloignée des accumulations de neige et de glace. Le support visible sur cette installation répond directement à cette problématique.

Négliger les accès de service

Le sectionneur, le compartiment frigorifique et les panneaux doivent rester atteignables. Une installation très compacte ne devrait jamais devenir une installation impossible à entretenir.

Choisir la capacité sans mesurer le comportement des conduits

Plus de BTU ne signifie pas nécessairement plus de confort. Une capacité supérieure exige aussi un débit correspondant.

Une installation discrète qui résulte de nombreuses décisions techniques

Sur la photo terminée de notre projet à Lachine, l’ensemble semble relativement simple : la MIDEA EVOX G3 est alignée contre la maison, le support la maintient au-dessus du terrain et les services sont regroupés à proximité.

C’est précisément ce que nous recherchons.

Une bonne installation ne devrait pas avoir l’air improvisée.

Le positionnement à la jonction de la brique et du vinyle, le trajet compact des raccordements, l’accessibilité du sectionneur, la hauteur du condenseur et le dégagement frontal ont tous été considérés pour intégrer la thermopompe à la résidence existante.

À l’intérieur, les mêmes principes s’appliquent au réseau de conduits, à la pression statique, à la filtration, au thermostat et au chauffage auxiliaire.

Chez AirGreen, c’est cette approche que nous appliquons lorsque nous installons une thermopompe centrale à Lachine, ainsi qu’à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : sélectionner un équipement performant, mais surtout lui donner les conditions nécessaires pour offrir réellement les performances pour lesquelles il a été conçu.
