Installation d’une thermopompe centrale MIDEA EVOX G3 dans Le Plateau-Mont-Royal à Montréal

Une installation centrale discrètement intégrée à une façade de brique du Plateau-Mont-Royal

Dans Le Plateau-Mont-Royal, l’installation d’une thermopompe centrale pose souvent une question très différente de celle rencontrée dans une maison de banlieue disposant d’un vaste terrain : comment intégrer un équipement CVAC complet à un bâtiment existant sans sacrifier l’accès, les fenêtres de sous-sol, l’apparence de la façade secondaire ni l’espace extérieur disponible?

Cette installation d’une MIDEA EVOX G3 réalisée par notre équipe AirGreen en offre un excellent exemple.

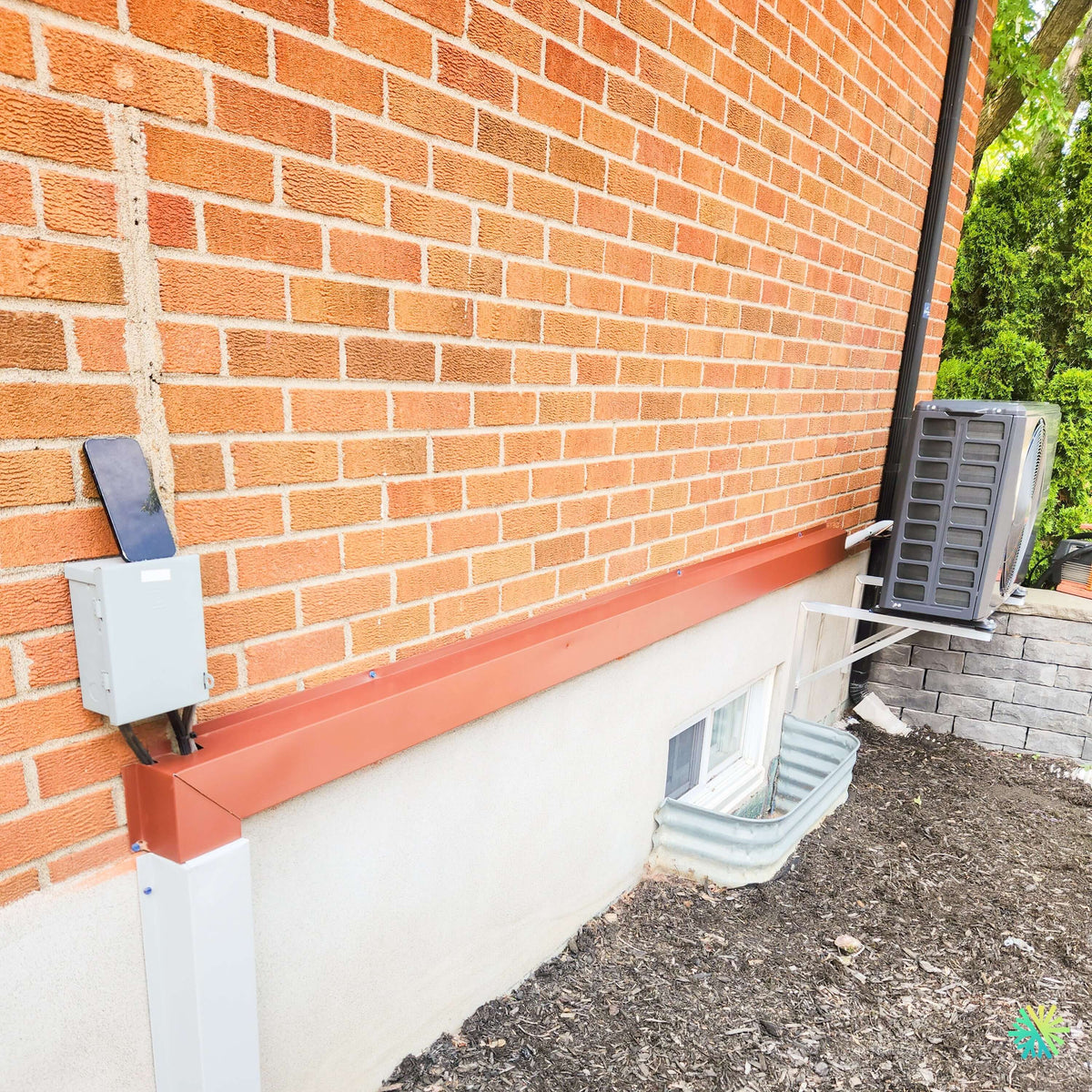

La photographie du chantier montre une longue façade de brique rouge, une fondation en béton, une fenêtre de sous-sol et un aménagement extérieur déjà bien établi. Le condenseur Midea est installé à l’extrémité du mur, sur un support métallique surélevé, tandis qu’un long parcours de conduites a été regroupé dans un cache-tuyaux de teinte brun-rouge qui longe horizontalement la transition entre la brique et la fondation.

C’est précisément cette finition qui rend le chantier intéressant.

Plutôt que de laisser plusieurs conduites, câbles et isolants exposés sur une grande portion du mur, nous avons concentré le parcours dans une enveloppe extérieure nette et continue. La ligne suit l’architecture de la maison, passe au-dessus de la fenêtre de sous-sol plutôt que de la couper visuellement et se dirige vers la thermopompe placée à l’extrémité du bâtiment.

La documentation Midea présente l’EVOX G3 comme une gamme de systèmes centraux gainables à technologie inverter, conçue notamment pour faciliter la modernisation de systèmes de chauffage résidentiels existants.

Le véritable défi du chantier : traverser une longue façade sans donner l’impression d’avoir ajouté un réseau mécanique

Sur certaines installations centrales, la distance entre l’unité extérieure et le local mécanique est très courte. Les conduites frigorifiques entrent dans le bâtiment presque directement derrière le condenseur.

Ici, la situation était différente.

La photo montre clairement un parcours horizontal important le long du mur de brique. Dans un secteur architectural dense comme Le Plateau-Mont-Royal, laisser une longue ligne frigorifique simplement recouverte d’isolant noir aurait donné un résultat visuel beaucoup moins propre.

Nous avons donc traité le cheminement extérieur comme une partie intégrante du projet.

Le cache-tuyaux suit une ligne horizontale régulière le long de la fondation et comporte ensuite une descente verticale près du point de départ. Sa couleur brun-rouge demeure cohérente avec la maçonnerie existante, ce qui permet au parcours technique d’être beaucoup moins dominant sur la façade.

Pourquoi la ligne passe au-dessus de la fenêtre de sous-sol

Une fenêtre de sous-sol se trouve directement sous une partie du trajet.

Une mauvaise planification aurait pu créer plusieurs problèmes :

• passage devant la fenêtre;
• accès réduit pour son entretien;
• encombrement visuel;
• risque de compliquer un futur remplacement de fenêtre;
• parcours frigorifique inutilement irrégulier.

Nous avons plutôt fait passer le réseau au-dessus de l’ouverture, dans une zone déjà marquée par la transition entre la fondation et la brique.

Ce type de détail est particulièrement important sur une installation CVAC à Montréal, où chaque façade peut comporter plusieurs obstacles : soupiraux, compteurs, descentes pluviales, fenêtres, balcons, clôtures, escaliers ou passages partagés.

Une installation extérieure au bout de la façade plutôt qu’au milieu du mur

La thermopompe elle-même est placée à l’extrémité droite de la photographie, près d’un mur de soutènement paysager.

Ce choix permet de conserver la partie centrale du mur relativement dégagée. Il évite également de placer le gros de l’équipement directement devant la fenêtre de sous-sol.

L’appareil repose sur un support mural métallique, ce qui le maintient au-dessus du terrain.

Dans Le Plateau-Mont-Royal, où les espaces latéraux et arrière peuvent être étroits, une fixation murale bien choisie peut être particulièrement utile. Elle réduit l’empreinte occupée au sol et aide à préserver l’espace de circulation autour du bâtiment.

Pourquoi surélever une thermopompe à Montréal reste essentiel

Une installation extérieure qui paraît parfaite en juillet doit aussi fonctionner correctement en janvier.

En mode chauffage, une thermopompe doit périodiquement effectuer un cycle de dégivrage. De l’eau est alors produite sous l’appareil avant de geler potentiellement au sol.

Une unité installée trop bas peut progressivement se retrouver entourée de :

neige, glace, eau gelée, feuilles et débris accumulés.

La thermopompe visible sur notre chantier est installée suffisamment haut pour préserver un espace important sous l’appareil.

Cette hauteur facilite également l’entretien et limite le risque que le niveau du sol ou un futur aménagement paysager se rapproche progressivement du bas du condenseur.

Le mur de soutènement voisin devait également être pris en compte

À côté de la thermopompe, on distingue un petit mur de blocs paysagers.

C’est exactement le genre de contrainte que nous examinons avant de déterminer la position finale de l’unité.

Une thermopompe doit conserver les dégagements nécessaires autour de son échangeur et de sa zone de rejet d’air. Il ne suffit donc pas de trouver une surface suffisamment grande pour déposer la machine.

Nous devons nous assurer que :

• l’air peut circuler;
• les panneaux peuvent être retirés;
• les connexions restent accessibles;
• les obstacles voisins ne créent pas de recirculation importante;
• le propriétaire peut encore entretenir le terrain.

Une architecture extérieure à décharge horizontale adaptée aux installations compactes

Midea utilise pour la gamme EVOX G3 une architecture extérieure à décharge horizontale, combinée à un échangeur vertical.

Dans sa documentation, le fabricant explique que cette disposition vise une circulation d’air plus uniforme à travers l’échangeur et une meilleure efficacité d’échange thermique lorsque les conditions deviennent plus froides.

Ce format est particulièrement intéressant dans certaines applications urbaines montréalaises.

Contrairement à une grande thermopompe de forme cubique avec rejet vertical, une unité à décharge horizontale peut souvent être intégrée plus près d’une façade, à condition de respecter les dégagements prescrits devant et autour de l’appareil.

Le choix de l’orientation reste cependant essentiel : il faut éviter de rejeter l’air directement contre une clôture, un mur ou un obstacle situé trop près.

La MIDEA EVOX G3 et le chauffage par grand froid

Pour une résidence du Plateau-Mont-Royal, une thermopompe centrale n’est pas uniquement un appareil de climatisation.

Son intérêt principal repose aussi sur sa capacité à fournir du chauffage pendant une grande partie de l’hiver québécois.

Midea annonce pour la plateforme EVOX G3 Extreme Heat un fonctionnement continu jusqu’à -30 °C. La brochure présente également, dans certaines conditions d’essai, jusqu’à 100 % de la capacité de chauffage à environ -25 °C. Le fabricant précise toutefois qu’une partie de ces résultats provient d’essais réalisés sur un système Midea de trois tonnes.

C’est une nuance importante.

Nous ne considérons jamais la mention « jusqu’à -30 °C » comme une preuve que toutes les maisons peuvent être chauffées intégralement jusqu’à cette température avec n’importe quelle capacité EVOX G3.

La vraie question est toujours :

combien de BTU le bâtiment perd-il lorsque la température extérieure chute?

Le rôle du compresseur M-Powevi

Midea utilise également sa technologie M-Powevi pour soutenir la performance de chauffage à basse température.

Selon la documentation technique, le système peut injecter de la vapeur à température intermédiaire dans le compresseur lorsque les conditions deviennent extrêmement froides, ce qui augmente la quantité totale de frigorigène comprimé et aide à préserver la capacité de chauffage.

Pour le propriétaire, cette technologie se traduit essentiellement par une thermopompe conçue pour perdre moins rapidement sa capacité lorsque le thermomètre descend.

EVOX G3 : plusieurs capacités, pas une seule thermopompe

Il est important de ne pas considérer « EVOX G3 » comme une capacité précise.

La gamme comprend plusieurs configurations.

Le tableau technique Midea présente notamment :

Ces données sont celles des différentes configurations Extreme Heat présentées par Midea.

La gamme atteint jusqu’à 19 SEER2, 12,5 EER2 et 10,8 HSPF2, selon la combinaison retenue.

La photo de notre chantier ne permet pas de lire avec suffisamment de précision le numéro complet de modèle. Nous ne lui attribuons donc pas artificiellement une capacité exacte simplement en fonction des dimensions extérieures.

Pour connaître les performances réelles d’une installation, il faut toujours vérifier l’unité extérieure, l’unité intérieure et leur combinaison certifiée.

Derrière la finition extérieure du Plateau-Mont-Royal : tout le travail qui fait fonctionner une thermopompe centrale correctement

Une longue conduite frigorifique ne signifie pas qu’on peut négliger l’installation

Le parcours extérieur est l’un des éléments les plus distinctifs de ce chantier.

Lorsqu’une ligne frigorifique doit couvrir une distance plus importante, nous accordons une attention particulière au cheminement, aux supports, à l’isolation et aux limites prescrites par le fabricant.

Le but n’est pas seulement d’obtenir un résultat esthétique.

Une bonne installation doit également permettre :

• un raccordement frigorifique correctement exécuté;
• une isolation continue de la conduite appropriée;
• une protection mécanique;
• une évacuation cohérente de l’eau lorsqu’elle est nécessaire;
• un parcours qui reste inspectable.

L’enveloppe brun-rouge visible sur la photo sert donc autant à protéger les raccordements qu’à améliorer l’apparence de la façade.

Le réseau de conduits à l’intérieur est aussi important que le parcours extérieur

Une thermopompe centrale ne chauffe pas directement la pièce où se trouve son unité intérieure.

Elle doit déplacer de l’air dans toute la maison.

C’est pourquoi nous devons considérer le réseau existant :

• conduits d’alimentation;
• retours d’air;
• dimensions du plénum;
• filtre;
• pression statique;
• débits vers chaque étage;
• équilibrage des registres.

Sur le Plateau-Mont-Royal, plusieurs propriétés ont subi des rénovations successives. Le réseau de conduits peut parfois avoir été modifié plusieurs fois avant l’installation d’un nouvel équipement.

Installer une thermopompe performante sans comprendre ce réseau peut limiter fortement le résultat.

Computational Constant Airflow 2.0 : une fonction particulièrement utile en rénovation

L’EVOX G3 utilise la technologie Computational Constant Airflow 2.0.

Midea explique que le ventilateur peut ajuster son fonctionnement pour s’adapter à différentes conditions de conduits et de filtration. Dans l’exemple présenté dans la documentation, le système maintient 1 200 CFM jusqu’à 1,2 po de colonne d’eau de pression statique.

Le système propose également jusqu’à 60 niveaux d’ajustement du débit d’air.

Cette latitude est très intéressante lors du remplacement d’une ancienne fournaise.

Elle ne signifie toutefois pas que tous les problèmes de conduits disparaissent.

Si la pression est trop élevée à cause d’un retour d’air sous-dimensionné, d’un filtre trop petit ou d’une transition mal construite, la bonne solution consiste toujours à identifier la restriction.

De 618 à plus de 1 800 CFM selon les unités intérieures

La documentation EVOX G3 montre clairement à quel point les besoins en débit peuvent varier selon la capacité.

Les unités de traitement d’air répertoriées présentent des débits allant approximativement de 618 CFM à plus de 1 800 CFM, selon la taille de l’équipement et la vitesse sélectionnée.

C’est pourquoi remplacer une vieille machine de trois tonnes par une nouvelle thermopompe plus grande simplement « pour être certain » n’est pas une bonne méthode.

Le réseau doit être capable de distribuer l’air supplémentaire.

Une unité intérieure modulaire pour les sous-sols difficiles d’accès

Les maisons de Montréal ne disposent pas toujours de salles mécaniques spacieuses.

Midea a donc conçu l’unité de traitement d’air EVOX G3 pour plusieurs configurations : verticale ascendante, descendante, horizontale droite, horizontale gauche et certaines installations de type low-boy lorsque la hauteur disponible est restreinte.

Le fabricant propose également des largeurs approximativement comprises entre 14,5 et 21,5 pouces selon la capacité, dans une logique de remplacement de certaines fournaises existantes.

Dans une maison du Plateau avec plafond de sous-sol bas, poutres existantes et conduits déjà installés, cette modularité peut réduire considérablement la complexité de l’intégration.

Le chauffage auxiliaire doit travailler avec la thermopompe, pas contre elle

Midea prévoit des ensembles de chauffage électrique auxiliaire pouvant atteindre 25 kW, selon l’application, avec plusieurs stages de fonctionnement.

Le chauffage auxiliaire reste important au Québec.

Mais un mauvais réglage peut lui permettre de fonctionner trop souvent, ce qui réduit l’avantage énergétique d’une thermopompe inverter.

Lors de la mise en service, nous voulons donc coordonner :

la thermopompe, le thermostat, le chauffage auxiliaire et les besoins réels du bâtiment.

Thermostat communicant ou 24 V : une flexibilité utile dans les bâtiments existants

Refaire complètement un câblage de thermostat dans un bâtiment fini peut représenter un travail important.

L’EVOX G3 prévoit une compatibilité avec le mode communicant 485 ainsi qu’avec des commandes 24 V pour certaines configurations, incluant des thermostats tiers.

Midea propose également son thermostat communicant et l’application SmartHome, avec des fonctions de programmation, de réglage du confort, de suivi de certaines informations de consommation et de diagnostic.

Cette flexibilité est particulièrement intéressante dans une rénovation sur le Plateau, où éviter d’ouvrir inutilement murs et plafonds constitue souvent un avantage considérable.

Le R-454B et la transition vers les systèmes A2L

L’EVOX G3 utilise le frigorigène R-454B, classé A2L.

La documentation Midea indique un potentiel de réchauffement planétaire de 466 et confirme l’emploi de ce frigorigène dans sa gamme de systèmes centraux EVOX.

Pour l'utilisateur, l’usage quotidien ne change pas : la température se règle toujours au thermostat.

Pour l’entrepreneur, en revanche, les équipements A2L impliquent des procédures, outils et pratiques adaptés.

C’est une autre raison pour laquelle la compétence de l’installateur reste aussi importante que la marque de la thermopompe.

LogisVert : une aide intéressante, mais uniquement avec la combinaison admissible

Pour les propriétaires du Plateau-Mont-Royal, le programme LogisVert d’Hydro-Québec peut contribuer au coût d’une thermopompe admissible.

Lorsque toutes les exigences sont respectées, Hydro-Québec prévoit actuellement 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR admissible et 120 $ par 1 000 BTU/h à -8 °C lorsqu’elle est classée ENERGY STAR – Climat froid.

Pour les appareils installés depuis le 26 novembre 2025, la certification ENERGY STAR fait partie des conditions d’admissibilité.

Le montant ne doit donc jamais être calculé simplement à partir du chiffre de capacité nominale inscrit sur une soumission.

Hydro-Québec permet de rechercher la combinaison à partir du numéro AHRI ou de l’identifiant unique ENERGY STAR et précise que sa liste officielle des thermopompes admissibles prévaut en cas de différence avec l’outil de recherche.

Chez AirGreen, c’est cette référence exacte que nous utilisons pour vérifier une aide financière avant de confirmer un montant au client.

Ce que cette installation du Plateau-Mont-Royal nous rappelle de vérifier avant tout chantier

Une installation comme celle-ci résume plusieurs bonnes pratiques qui deviennent particulièrement importantes dans les quartiers urbains de Montréal :

1. Choisir l’emplacement extérieur avant de décider du chemin exact des conduites.
2. Préserver les fenêtres de sous-sol et leurs accès.
3. Protéger les longues liaisons frigorifiques plutôt que de les laisser exposées.
4. Intégrer la finition du cache-tuyaux à la façade lorsque le trajet est très visible.
5. Surélever la thermopompe suffisamment pour la neige et le dégivrage.
6. Conserver l'accès aux panneaux techniques.
7. Vérifier le réseau de conduits avant de choisir définitivement la capacité.
8. Confirmer la combinaison AHRI avant d’annoncer une aide LogisVert.

Une finition extérieure qui révèle la qualité de la planification

Sur ce projet du Plateau-Mont-Royal, l’élément le plus remarquable n’est finalement pas seulement la thermopompe.

C’est le trajet qui y mène.

Une longue liaison mécanique devait traverser une façade de brique comportant une fenêtre de sous-sol et plusieurs contraintes architecturales. Nous avons choisi de la regrouper dans un parcours continu et structuré, plutôt que de laisser les différents éléments apparaître séparément.

À l’extrémité de la façade, la MIDEA EVOX G3 est installée en hauteur sur son support, dans une zone où elle peut fonctionner sans monopoliser la partie centrale du mur.

Ce chantier illustre bien notre approche chez AirGreen : la qualité d’une installation de thermopompe centrale ne se mesure pas seulement aux performances SEER2 ou HSPF2 de l’équipement. Elle se voit aussi dans le parcours des conduites, l’emplacement choisi, la facilité d’entretien et la façon dont le nouveau système s’intègre à une maison qui existait bien avant lui.

Que le projet soit situé dans Le Plateau-Mont-Royal, ailleurs à Montréal, à Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, notre objectif reste le même : concevoir une installation CVAC qui fonctionne correctement, reste accessible et s’intègre proprement au bâtiment.
