Installation d’une thermopompe double zone Fujitsu Aquila XLTH à Anjou, Montréal

Une installation double zone adaptée à un bâtiment en maçonnerie d’Anjou

Dans ce projet réalisé à Anjou, dans l’est de Montréal, nous avons installé une thermopompe double zone Fujitsu Aquila XLTH afin d’offrir un contrôle plus précis du chauffage et de la climatisation dans deux espaces distincts du bâtiment. L’objectif n’était pas simplement d’ajouter un appareil mural : il fallait concevoir une installation capable de fonctionner efficacement pendant les périodes froides montréalaises, tout en respectant la configuration particulière de la façade en brique, l’emplacement des ouvertures et le parcours des conduites frigorifiques.

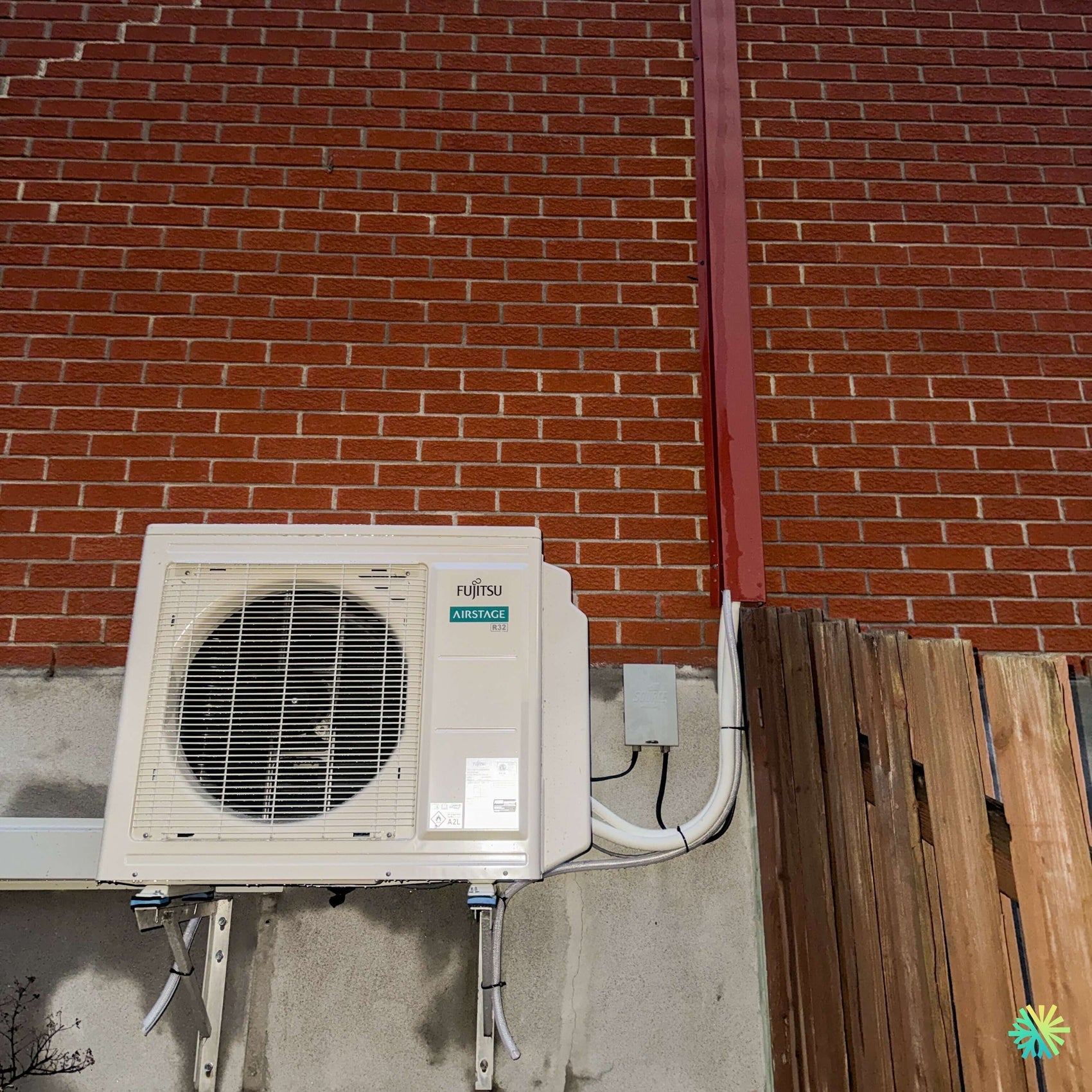

La photographie de l’installation montre une unité extérieure Fujitsu AIRSTAGE fonctionnant au réfrigérant R32, fixée sur des supports muraux robustes au-dessus du niveau du sol. Ce choix d’emplacement protège davantage l’appareil contre l’accumulation de neige, la glace, les débris et l’humidité pouvant se trouver près des fondations.

À proximité de l’unité, nous retrouvons également :

• un sectionneur électrique extérieur facilement accessible;
• deux ensembles de conduites reliés aux zones intérieures;
• des conduits protégés par un recouvrement extérieur;
• des supports muraux métalliques avec dispositifs antivibratoires;
• une disposition laissant un dégagement adéquat devant le ventilateur;
• un parcours de tuyauterie compact limitant les longueurs inutiles.

Ce sont précisément ces détails qui distinguent une installation CVAC professionnelle d’une installation improvisée. La performance d’une thermopompe ne dépend pas uniquement de sa fiche technique. Elle dépend aussi du dimensionnement, du positionnement, du drainage, des raccordements frigorifiques, de l’alimentation électrique et de la qualité de la mise en service.

Pourquoi une thermopompe double zone était-elle appropriée?

Une thermopompe multizone permet de raccorder plusieurs unités intérieures à une seule unité extérieure. Dans le cas de cette installation à Anjou, deux zones peuvent être chauffées ou climatisées à partir d’un même groupe extérieur, tout en conservant une commande indépendante pour chacune des unités intérieures.

Cette configuration est particulièrement pertinente lorsque deux pièces ont des besoins différents. Une aire ouverte exposée au soleil peut nécessiter davantage de climatisation en après-midi, tandis qu’une chambre ou un bureau peut demander une température plus stable et un débit d’air plus discret.

Chaque unité intérieure peut être contrôlée séparément. Il est donc possible d’ajuster :

• la température demandée;
• la vitesse du ventilateur;
• l’orientation du flux d’air;
• les plages de fonctionnement;
• les réglages de confort propres à chaque zone.

Il faut toutefois rappeler un principe important des systèmes multizones : les unités intérieures peuvent fonctionner indépendamment, mais elles doivent généralement demeurer dans le même mode principal. Elles peuvent chauffer à des températures différentes ou climatiser à des températures différentes, mais elles ne peuvent pas produire simultanément du chauffage dans une zone et de la climatisation dans l’autre.

La série Fujitsu Aquila conçue pour les climats froids

La gamme multizone Fujitsu AIRSTAGE série H Aquila et Aquila CTEB comprend des unités extérieures pouvant être associées à différents formats d’unités intérieures : murales, gainables Slim Duct, cassettes compactes et unités Mid Static Duct.

Selon les documents techniques Fujitsu fournis pour cette installation, les unités extérieures de la série sont offertes dans des capacités nominales de 18 000, 24 000, 36 000 et 45 000 BTU/h. Selon le modèle retenu, une unité extérieure peut prendre en charge de deux à cinq unités intérieures. Les versions destinées au chauffage par climat froid peuvent fonctionner jusqu’à environ -26 °C, tandis que chaque unité intérieure conserve sa propre commande.

Le modèle extérieur exact et sa capacité nominale ne sont pas suffisamment lisibles sur la photographie pour être confirmés avec certitude. Chez AirGreen, nous évitons de déduire une capacité uniquement à partir des dimensions du boîtier. Deux unités extérieures visuellement semblables peuvent avoir des capacités, des branchements et des combinaisons autorisées différents.

La bonne sélection doit être établie à partir de plusieurs facteurs :

• la superficie de chacune des zones;
• la hauteur des plafonds;
• la qualité de l’isolation;
• le nombre et la dimension des fenêtres;
• l’exposition au soleil;
• les infiltrations d’air;
• la disposition des pièces;
• les charges internes;
• la capacité de chauffage requise à basse température.

Une capacité combinée qui doit être calculée avec méthode

Sur un système double zone, il ne suffit pas d’additionner arbitrairement deux unités murales. Les combinaisons doivent être approuvées par le fabricant.

À titre d’exemple, l’unité extérieure Fujitsu de 18 000 BTU/h de la série H peut être raccordée à deux unités intérieures selon plusieurs combinaisons autorisées, notamment :

• 7 000 + 7 000 BTU/h;
• 7 000 + 9 000 BTU/h;
• 7 000 + 12 000 BTU/h;
• 9 000 + 9 000 BTU/h;
• 9 000 + 12 000 BTU/h;
• 12 000 + 12 000 BTU/h.

Certaines combinaisons permettent une capacité intérieure totale supérieure à la capacité nominale de l’unité extérieure. Cette flexibilité est utile lorsque les deux zones n’atteignent pas leur charge maximale au même moment. Cependant, une capacité intérieure combinée supérieure à 100 % n’augmente pas la production maximale réelle de l’unité extérieure.

Autrement dit, raccorder deux unités intérieures totalisant 24 000 BTU/h à un groupe extérieur de 18 000 BTU/h ne transforme pas ce dernier en appareil de 24 000 BTU/h. La capacité disponible est modulée et répartie entre les zones selon la demande.

C’est pourquoi nous analysons la charge de chaque pièce, les habitudes d’utilisation et la simultanéité probable des besoins avant de proposer une combinaison. Un système trop petit peut manquer de capacité pendant les grands froids. Un système excessivement grand peut entraîner des cycles courts, un contrôle d’humidité moins précis et un confort moins uniforme.

Le réfrigérant R32 visible sur l’unité extérieure

L’étiquette R32 est clairement visible sur l’appareil installé à Anjou. Ce réfrigérant est utilisé dans plusieurs générations récentes de thermopompes en raison de ses propriétés thermodynamiques et de son potentiel de réchauffement global inférieur à celui de certains réfrigérants plus anciens.

Son utilisation exige toutefois des pratiques d’installation rigoureuses. Le R32 est classé A2L, soit un réfrigérant à faible toxicité et à inflammabilité modérée. Les travaux doivent donc être réalisés avec les outils appropriés, selon les procédures du fabricant et les exigences applicables.

Lors de la mise en service, nos techniciens portent une attention particulière aux étapes suivantes :

1. vérification des diamètres de tuyauterie;
2. réalisation des raccords évasés au couple recommandé;
3. essai d’étanchéité;
4. tirage au vide;
5. confirmation de la stabilité du vide;
6. ouverture contrôlée des valves de service;
7. vérification des températures et pressions de fonctionnement;
8. contrôle du drainage de chaque unité intérieure;
9. essai en chauffage et en climatisation;
10. validation de la communication entre les unités.

Une thermopompe haut de gamme mal évacuée ou mal raccordée peut perdre une partie importante de sa fiabilité. Un résidu d’humidité dans le circuit frigorifique peut contribuer à la formation d’acides, à la contamination de l’huile et à des problèmes de compresseur.

Installation murale sur une façade en brique

Le mur extérieur de ce bâtiment est composé de brique au-dessus d’une fondation en béton. La présence d’une structure verticale métallique près de l’unité imposait une planification attentive afin d’éviter les obstacles et de conserver les dégagements nécessaires.

Nous avons positionné l’unité extérieure sous la partie en brique, sur la fondation, avec des supports conçus pour reprendre le poids de l’appareil. Cette méthode présente plusieurs avantages dans un secteur comme Anjou :

• elle maintient l’unité au-dessus de la neige;
• elle facilite l’accès pour l’entretien CVAC;
• elle évite d’occuper une partie importante du sol;
• elle réduit les risques de déplacement causé par le gel;
• elle permet un parcours de conduites plus direct;
• elle facilite l’évacuation de l’eau de dégivrage.

Les points de fixation doivent être adaptés au matériau porteur. Une fixation dans le simple parement de brique, sans validation de la structure, peut entraîner du mouvement, des vibrations ou une détérioration progressive de la maçonnerie.

Nos installateurs évaluent notamment :

• l’état de la fondation;
• l’épaisseur et la nature du support;
• les charges mécaniques;
• les vibrations possibles;
• la proximité des fenêtres;
• les limites de propriété;
• le bruit transmis à l’intérieur;
• l’accessibilité future de l’appareil.

Réduction des vibrations et du bruit structurel

L’unité est déposée sur des appuis antivibratoires installés entre ses pieds et les consoles métalliques. Ces pièces contribuent à limiter la transmission mécanique vers le mur.

Cette précaution est importante pour une thermopompe murale multizone, car le compresseur à vitesse variable peut fonctionner pendant de longues périodes à faible régime. Même lorsqu’un appareil est silencieux dans l’air ambiant, une fixation inadéquate peut transmettre une vibration perceptible dans une chambre, un bureau ou une pièce adjacente.

Pour limiter ce risque, nous vérifions :

• le nivellement de l’unité;
• la rigidité des supports;
• le serrage des ancrages;
• l’absence de contact direct entre les conduites et la structure;
• la présence d’espace autour des tuyaux;
• la stabilité du recouvrement extérieur;
• le comportement de l’appareil à différentes vitesses.

Un parcours de conduites propre et protégé

Les conduites frigorifiques et les câbles de communication sont regroupés à la sortie de l’unité extérieure. Leur parcours est protégé par un recouvrement blanc qui améliore à la fois la durabilité et l’apparence de l’installation.

Ce recouvrement protège notamment :

• l’isolant des tuyaux contre les rayons UV;
• les câbles contre les intempéries;
• les conduites contre les impacts légers;
• les pénétrations murales contre l’infiltration d’eau;
• l’ensemble contre une dégradation prématurée.

Sur un système double zone, chaque unité intérieure possède son propre circuit frigorifique relié à l’unité extérieure. L’identification correcte des circuits est essentielle. Une inversion des connexions électriques ou frigorifiques peut provoquer des erreurs de communication, un fonctionnement incohérent ou une distribution incorrecte du réfrigérant.

Nous identifions donc les circuits, confirmons la correspondance entre chaque port extérieur et chaque unité intérieure, puis testons les deux zones séparément et simultanément.

Ce que cette installation Fujitsu apporte au propriétaire

Un confort mieux réparti entre deux espaces

Le principal avantage de cette installation de thermopompe double zone à Anjou est la possibilité de traiter deux espaces sans multiplier les unités extérieures.

Cette solution réduit l’encombrement sur la façade et simplifie l’organisation mécanique du bâtiment. Elle convient particulièrement aux maisons à deux étages, aux logements avec aire ouverte et chambre séparée, aux bureaux aménagés au sous-sol ainsi qu’aux propriétés où l’espace extérieur est limité.

Grâce au compresseur à onduleur, la thermopompe peut adapter sa production plutôt que de fonctionner uniquement à pleine capacité. Cette modulation contribue à maintenir une température plus stable et à réduire les variations brusques ressenties avec certains systèmes conventionnels.

Un seul groupe extérieur, mais deux besoins distincts

Dans une installation double zone, l’équilibrage entre les espaces est essentiel. Une petite chambre très bien isolée ne devrait pas recevoir la même capacité qu’un grand salon avec plusieurs fenêtres.

Un mauvais choix d’unités intérieures peut créer différents problèmes :

• température atteinte trop rapidement dans une petite pièce;
• cycles courts;
• bruit d’air excessif;
• mauvaise déshumidification;
• manque de capacité dans la zone principale;
• répartition inégale lorsque les deux zones demandent simultanément.

Pour éviter ces situations, nous ne sélectionnons pas une thermopompe uniquement selon la superficie totale du bâtiment. Nous évaluons chaque zone individuellement, puis nous validons la combinaison complète avec les données techniques Fujitsu.

Conseils pratiques pour conserver les performances du système

Après l’installation, quelques gestes simples permettent de protéger le rendement et la durée de vie de la thermopompe.

Nettoyer régulièrement les filtres

Les filtres des unités intérieures devraient être inspectés fréquemment, particulièrement en présence d’animaux, de poussière ou de travaux de rénovation. Un filtre obstrué réduit le débit d’air et peut diminuer la capacité de chauffage ou de climatisation.

Garder l’unité extérieure dégagée

En hiver, il faut retirer les accumulations de neige autour de l’unité sans frapper le serpentin. L’avant du ventilateur et les côtés de l’appareil doivent demeurer libres.

Pendant un cycle de dégivrage, de l’eau peut s’écouler sous la thermopompe. Cet écoulement est normal. L’espace sous l’appareil doit donc demeurer accessible afin d’éviter qu’une accumulation de glace atteigne la base de l’unité.

Éviter les changements constants de température

Une thermopompe inverter est généralement plus efficace lorsqu’elle maintient une température stable. Des changements importants et répétés obligent le système à augmenter rapidement sa production.

Faire inspecter le système en cas de changement inhabituel

Une baisse de rendement, un bruit nouveau, une formation de glace persistante ou un écoulement intérieur ne devraient pas être ignorés. Une intervention rapide peut prévenir une réparation plus importante.

Les erreurs que nous évitons lors d’une installation multizone

Au fil de nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous rencontrons régulièrement des systèmes dont le problème ne vient pas de la marque, mais de la conception initiale.

Parmi les erreurs les plus fréquentes, nous retrouvons :

• choisir la capacité selon la superficie seulement;
• installer une unité intérieure trop près du plafond;
• diriger l’air directement vers un lit ou un poste de travail;
• négliger la pente du drain;
• dépasser les longueurs de tuyauterie autorisées;
• utiliser une combinaison non approuvée;
• laisser l’isolant frigorifique exposé au soleil;
• fixer l’unité extérieure sur un support instable;
• placer l’appareil trop près d’un obstacle;
• oublier l’accessibilité pour le service;
• négliger le tirage au vide;
• supposer qu’une combinaison surdimensionnée augmente automatiquement la capacité du groupe extérieur.

Dans ce projet d’Anjou, l’installation compacte, la protection des conduites, la présence d’un sectionneur extérieur et la surélévation de l’unité montrent une approche structurée adaptée au bâtiment.

Pourquoi confier une installation Fujitsu à AirGreen?

Chez AirGreen, nous réalisons des installations de thermopompes murales, multizones et centrales dans le Grand Montréal. Notre travail comprend bien davantage que la fixation des appareils.

Nous planifions l’ensemble du projet :

• analyse des besoins de chaque zone;
• sélection des capacités;
• validation des combinaisons Fujitsu;
• choix des emplacements;
• préparation des passages de conduites;
• installation électrique;
• raccordements frigorifiques;
• drainage;
• mise en service;
• essais de fonctionnement;
• explication des commandes au propriétaire.

Cette installation d’une Fujitsu Aquila XLTH double zone à Anjou illustre l’importance d’une conception adaptée aux contraintes réelles du bâtiment. Le résultat recherché est un système fiable, accessible, protégé contre les conditions hivernales et capable d’offrir un confort personnalisé dans deux espaces distincts.

Pour un propriétaire qui compare différentes options de chauffage et de climatisation à Montréal, le choix de la marque demeure important, mais la qualité de l’installation l’est tout autant. Une thermopompe Fujitsu correctement dimensionnée et installée peut offrir un fonctionnement stable, une bonne modulation et un confort précis pendant de nombreuses années.
