Une installation multizone adaptée à un espace extérieur protégé et particulièrement restreint
À Saint-Eustache, sur la Rive-Nord de Montréal, nous avons réalisé l’installation d’une thermopompe double zone Samsung Premium FJM destinée à chauffer et climatiser deux secteurs distincts de la propriété. Le projet présentait une particularité immédiatement visible : l’unité extérieure devait être installée dans un espace protégé, sous une structure de bois, entre des murs de fondation en maçonnerie et avec une hauteur disponible limitée.
Dans ce type de configuration, il ne suffit pas de fixer la thermopompe à l’endroit indiqué. Nous devons évaluer la circulation d’air, la solidité du support, l’accès futur pour l’entretien, le dégagement autour de l’appareil, l’évacuation de l’eau produite pendant les cycles de dégivrage et la transmission possible des vibrations vers la structure du bâtiment.
La solution retenue combine une thermopompe multizone Samsung, un support mural métallique ancré dans la fondation et des points d’appui antivibratoires. Le résultat est une installation compacte, propre et cohérente avec les contraintes physiques du bâtiment.
Pourquoi une thermopompe double zone Samsung Premium FJM?
Une thermopompe double zone permet de raccorder deux unités intérieures à une seule unité extérieure. Chaque unité intérieure dessert une zone précise de la maison et possède son propre réglage de température.
Cette configuration convient particulièrement aux propriétés où :
- deux étages doivent être traités séparément;
- une aire de vie et une chambre ont des besoins différents;
- une extension, un sous-sol ou un logement adjacent doit être climatisé;
- l’installation de deux unités extérieures distinctes serait peu pratique;
- l’espace disponible autour du bâtiment est limité;
- le propriétaire souhaite réduire l’encombrement visuel extérieur.
La gamme Samsung FJM, pour « Free Joint Multi », est conçue pour les installations multizones. Selon la configuration choisie, une unité extérieure peut alimenter plusieurs unités intérieures compatibles. Pour ce projet de Saint-Eustache, le système a été configuré en double zone afin de répondre aux besoins réels du bâtiment sans multiplier inutilement les appareils à l’extérieur.
Le principal avantage est la possibilité de régler chaque secteur indépendamment. Une pièce exposée au soleil peut demander davantage de climatisation, tandis qu’une autre zone plus ombragée nécessite moins de fonctionnement. En chauffage, les habitudes d’occupation peuvent également varier d’un espace à l’autre.
Il faut cependant retenir un point important : les unités intérieures raccordées au même système multizone doivent généralement fonctionner dans un mode compatible. Une unité ne peut normalement pas produire du chauffage pendant que l’autre produit simultanément de la climatisation. Cette réalité doit être expliquée avant l’installation afin que le propriétaire choisisse son système en connaissance de cause.
Une unité extérieure placée dans un environnement exigeant

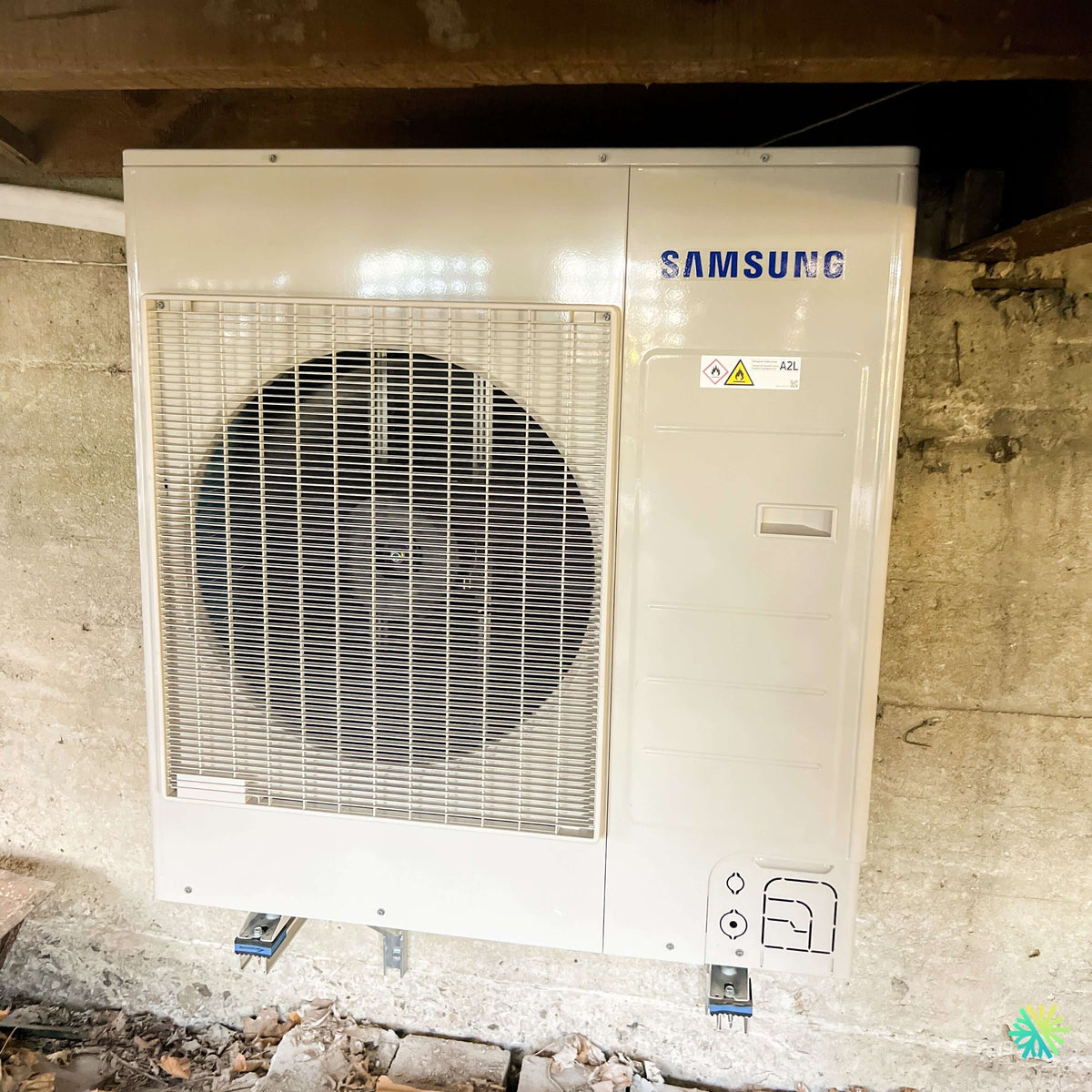

La photographie de l’installation montre clairement les contraintes du site. L’unité extérieure Samsung a été positionnée contre un mur de fondation, sous une structure composée de poutres en bois. L’espace est abrité, mais il demeure suffisamment ouvert sur le devant pour permettre le rejet de l’air par le ventilateur.
Cette protection naturelle peut être avantageuse. L’appareil est moins exposé aux chutes directes de neige, à la pluie et à certains débris. Toutefois, un emplacement couvert doit être analysé avec beaucoup de rigueur. Une thermopompe déplace une quantité importante d’air. Si cet air est emprisonné ou réaspiré par l’appareil, son rendement peut diminuer et le système peut travailler inutilement.
Avant la fixation, nous vérifions notamment :
- le dégagement à l’avant du ventilateur;
- l’espace au-dessus et sur les côtés;
- la possibilité d’évacuer librement l’air rejeté;
- l’absence d’obstacle susceptible de créer une recirculation;
- l’accessibilité des panneaux de service;
- la hauteur disponible pour les interventions futures;
- le cheminement des conduites frigorifiques et du câblage;
- la stabilité du mur de fondation.
L’environnement visible sur cette installation est irrégulier, comme c’est souvent le cas dans les sous-sols ouverts, les vides sous terrasse et les sections anciennes de fondation. Le support ne peut donc pas être posé uniquement en fonction de l’apparence. Il doit être nivelé avec précision afin que l’unité demeure stable et que son fonctionnement mécanique soit conforme.
Un support mural robuste avec isolation des vibrations
L’unité extérieure est installée sur deux bras métalliques fixés au mur. Cette méthode permet de maintenir l’appareil au-dessus du sol et d’éviter un contact direct avec la terre, les feuilles et l’humidité accumulée.
Des éléments antivibratoires sont visibles sous les pattes de l’appareil. Leur fonction est de limiter la transmission des vibrations entre le compresseur, le support métallique et la fondation.
Une mauvaise gestion des vibrations peut entraîner :
- un bourdonnement perceptible à l’intérieur;
- une résonance dans les solives ou les murs;
- un desserrage progressif de certaines fixations;
- une usure prématurée des points de contact;
- des plaintes de bruit malgré un appareil normalement silencieux.
Nous accordons donc une attention particulière à l’alignement du support, au serrage des boulons, à la capacité des ancrages et à l’état du matériau dans lequel ils sont installés. Une fondation ancienne, friable ou irrégulière exige parfois un ajustement du point d’ancrage ou l’utilisation de fixations mieux adaptées.
Le défi souvent oublié : l’eau de dégivrage
Une thermopompe ne produit pas seulement de l’air chaud ou froid. Lorsqu’elle fonctionne en chauffage par temps froid, du givre peut se former sur l’échangeur extérieur. L’appareil déclenche alors un cycle de dégivrage pour faire fondre cette accumulation.
L’eau résultant du dégivrage doit pouvoir s’écouler sans créer de problème. Dans un emplacement couvert ou sous une structure, cette étape est particulièrement importante. Une accumulation d’eau peut geler sous l’unité, atteindre le support ou former une plaque de glace dans une zone de passage.
Pour prévenir ces problèmes, nous analysons :
- la pente naturelle du sol;
- la hauteur entre l’unité et la surface inférieure;
- les zones où l’eau risque de s’accumuler;
- la présence de matériaux sensibles à l’humidité;
- les risques de gel autour des pattes du support;
- la possibilité de maintenir le dessous de l’unité dégagé.
Une installation effectuée en été peut paraître parfaite, mais révéler ses faiblesses au premier hiver. À Saint-Eustache, comme ailleurs sur la Rive-Nord, le comportement du système sous la neige, le gel et les cycles de dégivrage doit être anticipé dès la conception.
La présence du réfrigérant A2L : ce que l’étiquette indique
L’unité extérieure photographiée porte une étiquette A2L accompagnée de pictogrammes de sécurité. Cette indication correspond à une catégorie de réfrigérants présentant une faible inflammabilité et nécessitant des méthodes de travail appropriées.
Pour le propriétaire, cette étiquette ne signifie pas que l’appareil est dangereux lorsqu’il est installé et utilisé correctement. Elle indique plutôt que l’installation, la réparation et l’entretien doivent être réalisés avec les outils, les procédures et les connaissances adaptés au réfrigérant employé.
Selon le modèle exact de l’appareil, nous devons notamment respecter :
- les exigences du fabricant concernant les raccords frigorifiques;
- les limites de longueur et de dénivelé des conduites;
- les diamètres de tuyauterie prescrits;
- les procédures d’épreuve sous pression;
- la méthode de tirage au vide;
- les quantités de réfrigérant additionnelles, lorsque requises;
- les pratiques de sécurité applicables aux réfrigérants A2L.
La plaque signalétique complète demeure la référence pour confirmer le numéro de modèle, la capacité nominale, l’alimentation électrique, l’intensité minimale du circuit et les dimensions exactes des conduites. Il ne faut jamais déterminer ces données uniquement à partir de l’apparence de l’unité extérieure.
Le dimensionnement d’un système double zone ne consiste pas à additionner deux chiffres
L’une des erreurs les plus fréquentes dans un projet multizone consiste à choisir deux unités intérieures selon la superficie des pièces, puis à additionner leurs capacités nominales sans effectuer d’analyse supplémentaire.
Le dimensionnement d’une thermopompe Samsung Premium FJM doit tenir compte de plusieurs facteurs :
- la superficie et le volume de chaque zone;
- le niveau d’isolation;
- le nombre et l’orientation des fenêtres;
- les pertes de chaleur;
- l’exposition au soleil;
- la hauteur des plafonds;
- la communication entre les pièces;
- la capacité réelle de l’unité extérieure à basse température;
- la diversité de fonctionnement entre les deux zones.
Dans un système multizone, la capacité disponible peut varier selon le nombre d’unités intérieures en fonction et les conditions extérieures. Il est donc essentiel de consulter les tableaux de combinaison Samsung applicables au modèle exact.
Un appareil surdimensionné peut effectuer des cycles courts, créer une température inégale et moins bien déshumidifier en été. Un appareil sous-dimensionné risque de fonctionner continuellement sans atteindre le confort souhaité pendant les périodes les plus froides.
Chez AirGreen, nous ne nous limitons pas à recommander une capacité selon une règle générale de BTU par pied carré. Nous examinons la configuration réelle du bâtiment avant de proposer une combinaison.
Deux zones, deux emplacements intérieurs à planifier correctement
Le rendement d’un système double zone dépend aussi du positionnement des unités intérieures. Une unité murale ne doit pas être choisie simplement parce qu’un mur est libre.
Nous évaluons la direction du jet d’air, la circulation entre les pièces, la proximité des occupants, la présence de portes, la hauteur d’installation et le trajet nécessaire pour les conduites.
Un mauvais emplacement peut provoquer :
- un courant d’air directement sur un lit ou un canapé;
- une zone trop froide près de l’unité;
- une pièce voisine qui demeure inconfortable;
- une lecture imprécise de la température;
- une longueur excessive de tuyauterie;
- une pompe de condensation qui aurait pu être évitée.
Dans un système double zone, chaque tête intérieure doit être considérée comme un élément d’un ensemble. Nous devons équilibrer le confort des deux secteurs tout en maintenant une installation extérieure ordonnée.
Une installation discrète sans sacrifier l’accès technique
L’unité extérieure de ce projet est visuellement peu exposée depuis l’extérieur de la propriété. Son emplacement sous la structure contribue à préserver l’apparence du terrain, ce qui est souvent recherché dans les secteurs résidentiels de Saint-Eustache.
La discrétion ne doit toutefois jamais empêcher l’entretien. Les techniciens doivent pouvoir accéder aux raccords, aux composantes électriques, au panneau de service et à l’échangeur.
Avant d’accepter un emplacement compact, nous vérifions qu’il sera possible de réaliser :
- le nettoyage de l’échangeur;
- la vérification des raccords électriques;
- le diagnostic du compresseur;
- le contrôle des pressions et températures;
- une recherche de fuite;
- le remplacement éventuel d’une pièce;
- le retrait des débris autour de l’appareil.
Un emplacement inaccessible peut augmenter les coûts d’entretien et compliquer une réparation qui aurait autrement été simple.
Les points à retenir avant d’installer une thermopompe multizone à Saint-Eustache
Les erreurs que nous cherchons systématiquement à éviter
Une installation de thermopompe double zone exige davantage de planification qu’un appareil simple zone. Parmi les erreurs les plus courantes, nous retrouvons :
-
Choisir l’unité extérieure uniquement selon la somme des BTU annoncés.
Les tableaux de combinaison et les capacités réelles doivent être consultés. -
Installer l’appareil dans un espace couvert sans vérifier la circulation d’air.
Un espace protégé peut devenir problématique si l’air rejeté revient vers l’échangeur. -
Négliger l’eau de dégivrage.
Le drainage hivernal doit être prévu même lorsque le sol paraît sec au moment des travaux. -
Fixer le support dans une section de fondation fragilisée.
La qualité de l’ancrage est aussi importante que la capacité du support. -
Omettre les isolateurs antivibratoires.
Une petite vibration à l’extérieur peut devenir un bruit important à l’intérieur. -
Placer les unités intérieures selon le chemin le plus court plutôt que selon le confort.
La réduction de quelques pieds de tuyauterie ne doit pas compromettre la distribution de l’air. -
Supposer que les deux zones peuvent fonctionner dans des modes opposés.
Le fonctionnement partagé d’un système multizone doit être expliqué clairement. -
Confirmer une subvention sans vérifier le numéro AHRI exact.
L’admissibilité dépend de la combinaison complète, des critères du programme en vigueur et des documents disponibles.
Subventions et admissibilité énergétique
Certaines thermopompes multizones peuvent être admissibles à des programmes d’aide financière lorsque la combinaison complète respecte les critères établis. L’admissibilité ne doit toutefois pas être déterminée à partir de la marque Samsung ou du nom Premium FJM seulement.
La vérification exige généralement :
- le numéro exact de l’unité extérieure;
- les modèles précis des deux unités intérieures;
- le certificat ou numéro de référence de la combinaison;
- les performances reconnues du système;
- le type de bâtiment;
- le système de chauffage existant;
- la date d’achat et d’installation;
- les critères du programme en vigueur.
Avant de présenter un montant au propriétaire, nous validons la combinaison complète. Cette étape évite qu’un client choisisse un appareil en pensant recevoir une aide financière qui ne s’appliquerait pas à sa configuration particulière.
Notre méthode pour les installations CVAC à Saint-Eustache et dans le Grand Montréal
Chaque projet commence par une évaluation des besoins et des contraintes du bâtiment. Pour une installation CVAC multizone, nous examinons autant l’intérieur que l’extérieur.
Notre travail comprend notamment :
- l’analyse des deux zones à traiter;
- le choix des capacités adaptées;
- la validation des combinaisons compatibles;
- l’étude du parcours des conduites;
- la planification du drainage;
- la vérification de l’alimentation électrique;
- la sélection de l’emplacement extérieur;
- l’installation et le nivellement du support;
- le raccordement frigorifique;
- l’épreuve d’étanchéité;
- le tirage au vide;
- la mise en service;
- la vérification du chauffage et de la climatisation;
- l’explication du fonctionnement au propriétaire.
Nous réalisons ce type de projet à Saint-Eustache, mais également à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Les bâtiments varient énormément d’un secteur à l’autre : maisons anciennes avec fondations irrégulières, constructions récentes, copropriétés, duplex, sous-sols aménagés et résidences comportant des extensions.
Notre méthode demeure la même : adapter l’équipement au bâtiment plutôt que forcer le bâtiment à accepter une installation standardisée.
Le résultat de cette installation Samsung à Saint-Eustache
Cette installation démontre qu’une unité extérieure de bonne dimension peut être intégrée dans un espace restreint lorsqu’une analyse technique est effectuée avant les travaux.
La thermopompe double zone Samsung Premium FJM est solidement soutenue au-dessus du sol. Les supports antivibratoires réduisent la transmission mécanique vers la fondation. L’espace frontal demeure ouvert pour permettre l’évacuation de l’air, tandis que la structure supérieure offre une certaine protection contre les précipitations et les débris.
Le propriétaire bénéficie maintenant d’un système capable de desservir deux zones distinctes à partir d’une seule unité extérieure, tout en conservant un aménagement extérieur discret.
Ce projet à Saint-Eustache rappelle qu’une bonne installation ne se résume pas au choix d’une marque ou d’une capacité. La qualité finale dépend de l’emplacement, des dégagements, de la tuyauterie, du drainage, du support, du dimensionnement et de la mise en service.
Chez AirGreen, nous abordons chacune de ces étapes comme une partie essentielle du système. C’est cette attention aux détails qui permet d’obtenir un fonctionnement stable, silencieux et adapté aux hivers québécois comme aux périodes chaudes et humides de l’été.
