Une solution multizone Samsung intégrée avec précision dans une résidence en rénovation à Boucherville
À Boucherville, nous avons réalisé l’installation d’une thermopompe double zone Samsung Premium FJM destinée à assurer le chauffage et la climatisation de deux espaces distincts à partir d’une seule unité extérieure. Le projet s’inscrivait dans une rénovation intérieure encore en cours, ce qui nous a permis de coordonner le passage des conduites frigorifiques, du câblage et des drains avant la fermeture complète des murs.

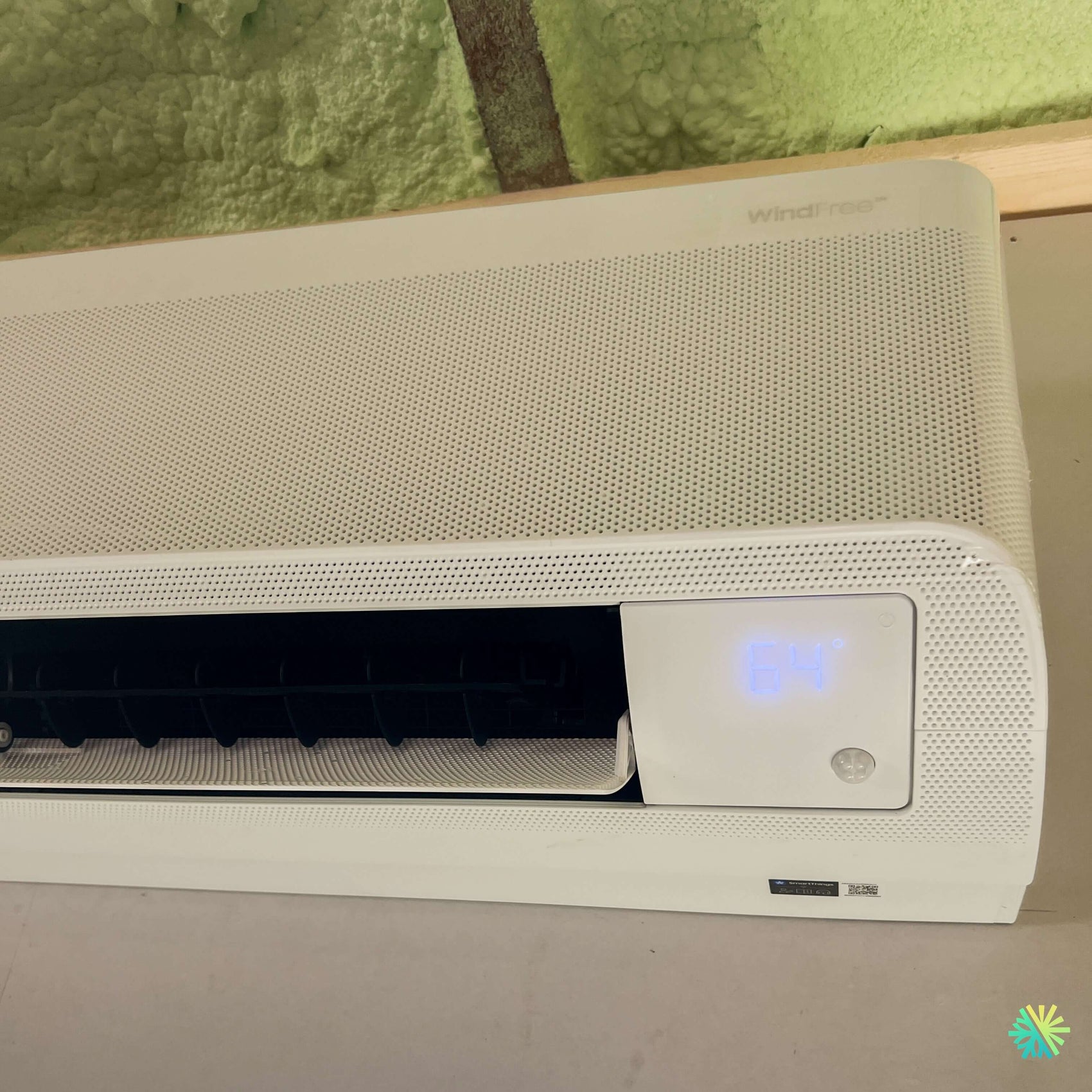

L’unité intérieure visible sur la photo est un modèle mural Samsung WindFree, facilement reconnaissable à sa façade couverte de milliers de microperforations. L’appareil était déjà en fonction lors de la prise de vue, avec une température affichée de 64 °F, soit environ 18 °C. Ce détail confirme que les essais de fonctionnement et la mise en service avaient été amorcés malgré l’état encore inachevé de la pièce.
La photographie montre également plusieurs caractéristiques importantes du chantier : une structure de bois apparente, une isolation giclée de couleur verte, une surface de gypse préparée derrière l’unité et un espace limité entre le haut de l’appareil et la charpente. Cette configuration exigeait une installation soigneusement mesurée. Dans une rénovation, quelques centimètres peuvent déterminer si l’unité pourra respirer correctement, être entretenue facilement et conserver une apparence harmonieuse une fois le plafond et les murs terminés.
Notre rôle ne consistait donc pas simplement à installer une thermopompe murale Samsung. Nous devions prévoir l’ensemble du résultat final avant même que les surfaces soient fermées.
Pourquoi une thermopompe double zone convenait à cette propriété
Une thermopompe double zone est composée d’une unité extérieure reliée à deux unités intérieures. Chaque unité dessert une pièce ou une section particulière de la résidence, avec son propre contrôle de température et sa propre vitesse de ventilation.
Cette configuration est particulièrement intéressante lorsque les deux zones présentent des besoins différents. À Boucherville, cela peut concerner, par exemple :
- un rez-de-chaussée et un étage;
- une aire ouverte et une chambre;
- une résidence principale et une extension;
- une pièce sous toiture et un espace situé plus bas;
- deux zones exposées différemment au soleil;
- une partie ancienne de la maison et une partie récemment rénovée.
Les charges de chauffage et de climatisation varient rarement de manière uniforme dans toute une propriété. Une grande fenêtre, un plafond incliné, une isolation récente ou une orientation plein sud peuvent modifier considérablement les besoins d’une pièce.
Avec une seule unité intérieure, l’air doit souvent traverser des corridors, contourner des cloisons ou monter un escalier. Dans certaines maisons, cette diffusion reste insuffisante. Le système Samsung Premium FJM double zone permet plutôt de fournir directement de l’air traité dans les deux secteurs prioritaires.
Le propriétaire bénéficie ainsi :
- d’un contrôle plus précis de la température;
- d’une meilleure répartition de l’air;
- d’une seule unité extérieure;
- de moins d’équipements visibles autour de la propriété;
- d’une modulation adaptée à la demande;
- d’un fonctionnement indépendant des ventilateurs intérieurs;
- d’un meilleur confort dans les espaces éloignés les uns des autres.
Il faut toutefois préciser qu’un système multizone fonctionne généralement dans un mode commun. Les deux unités peuvent avoir des températures de consigne différentes, mais elles ne peuvent habituellement pas produire simultanément du chauffage dans une zone et de la climatisation dans l’autre.
Une unité Samsung WindFree conçue pour un confort plus doux
La façade très distinctive de l’unité intérieure constitue l’un des éléments les plus visibles de cette installation. Contrairement à une unité murale traditionnelle qui diffuse principalement l’air par un volet inférieur, la technologie Samsung WindFree peut répartir l’air à travers une multitude de petites ouvertures situées sur la façade.
Le fonctionnement se déroule normalement en deux étapes. L’unité utilise d’abord une diffusion plus directe afin d’amener rapidement la pièce vers la température demandée. Elle peut ensuite maintenir le confort avec une circulation d’air plus douce à travers les microperforations.
Cette approche est appréciée dans les espaces où les occupants se trouvent longtemps près de l’appareil, notamment :
- les chambres;
- les bureaux;
- les salons;
- les espaces de lecture;
- les salles familiales;
- les pièces aux plafonds plus bas;
- les zones où un jet d’air direct serait inconfortable.
Sur le chantier de Boucherville, l’unité a été installée relativement haut sur le mur. La diffusion WindFree permet alors de répartir l’air progressivement dans le volume de la pièce sans dépendre uniquement d’un souffle concentré.
Le mode WindFree ne signifie pas que l’appareil cesse de faire circuler l’air. Il continue à maintenir la température, mais avec une sensation moins directe. Cette nuance est importante pour les propriétaires qui recherchent un appareil discret sans sacrifier la capacité de refroidissement.
Le défi principal : installer l’unité avant la finition complète du plafond
La photo montre que le haut du mur et le plafond n’étaient pas encore terminés. L’isolation giclée et les éléments de charpente demeuraient visibles. Cette étape du chantier offrait une excellente occasion de dissimuler les composantes techniques, mais elle exigeait aussi une coordination précise avec les travaux futurs.
Avant de poser l’unité, nous devions considérer :
- l’épaisseur du futur plafond;
- la position des fourrures de bois;
- le dégagement final au-dessus de l’appareil;
- la possibilité de retirer et nettoyer les filtres;
- l’ouverture du panneau avant;
- le parcours des conduites frigorifiques;
- la pente du drain de condensation;
- l’emplacement des montants;
- la finition du gypse autour de l’unité;
- l’accès nécessaire pour un éventuel service.
Une erreur fréquente dans les rénovations consiste à calculer la hauteur de l’appareil selon la structure brute, sans tenir compte des matériaux qui seront ajoutés. Lorsque le gypse, les moulures ou le plafond suspendu sont ensuite installés, le dégagement peut devenir insuffisant.
Une unité murale aspire généralement une partie de son air par le dessus. Si elle est placée trop près du plafond, plusieurs problèmes peuvent apparaître :
- circulation d’air réduite;
- rendement inférieur;
- bruit accru;
- entretien plus difficile;
- retrait des filtres compliqué;
- accumulation plus rapide de poussière;
- risque de recirculation de l’air soufflé.
Chez AirGreen, nous évaluons toujours l’emplacement selon l’état final prévu de la pièce, et non uniquement selon ce qui est visible le jour de l’installation.
Une fixation qui doit rester solide après la fermeture des murs
Une unité intérieure de thermopompe ne doit pas être supportée uniquement par une mince feuille de gypse. Sa plaque murale doit être fixée dans une structure capable de résister au poids de l’appareil, aux vibrations et aux manipulations nécessaires lors des entretiens.
Le chantier ouvert nous a permis de confirmer la position des éléments de bois derrière la surface de pose. Cette visibilité constitue un avantage important. Dans un mur fermé, il faut localiser les montants avec précision ou ajouter les ancrages appropriés. Ici, la structure pouvait être observée directement avant la pose finale.
Une bonne fixation contribue à prévenir :
- les vibrations;
- les craquements;
- le déplacement progressif de l’unité;
- les écarts entre l’appareil et le mur;
- les problèmes de niveau;
- les erreurs de drainage;
- les bruits transmis à la charpente.
Le nivellement est particulièrement important, car le bac à condensat intérieur doit évacuer l’eau vers le drain prévu. Une unité mal positionnée peut retenir de l’eau ou provoquer un débordement.
Le drainage de condensation : un détail invisible qui protège toute la rénovation
En mode climatisation, l’unité intérieure retire de l’humidité de l’air. Cette humidité se transforme en eau sur l’échangeur puis s’écoule dans un bac de récupération. Elle doit ensuite être évacuée par une conduite de drainage.
Pendant une rénovation, le drain peut souvent être dissimulé à l’intérieur du mur. Cette finition est plus esthétique, mais elle rend la qualité de l’installation encore plus importante. Une conduite cachée présentant une contre-pente, un raccord faible ou un affaissement peut causer des dégâts bien après la fin des travaux.
Nous vérifions notamment :
- que la pente descendante est constante;
- que la conduite ne présente aucun étranglement;
- que les raccords sont solides;
- que l’eau s’écoule librement;
- que le point de sortie ne refoule pas;
- que le drain demeure accessible aux endroits nécessaires;
- que la condensation ne risque pas d’endommager le bois ou le gypse.
Un test de drainage est effectué avant la mise en service définitive. Cette vérification permet de confirmer que l’eau quitte correctement l’unité, même si le parcours est en grande partie dissimulé.
Deux zones signifient deux parcours techniques à coordonner
La thermopompe Samsung Premium FJM alimente deux unités intérieures depuis un même groupe extérieur. Chaque unité possède son propre circuit de raccordement.
L’installation comprend donc, pour chacune des zones :
- une conduite frigorifique de liquide;
- une conduite frigorifique de gaz;
- une isolation thermique adéquate;
- un câble de communication;
- une alimentation conforme au schéma Samsung;
- un drain de condensation;
- un parcours identifié jusqu’à l’unité extérieure.
La précision est essentielle. Les deux circuits doivent être correctement identifiés afin d’éviter d’associer une unité intérieure au mauvais port du groupe extérieur. Une erreur de connexion peut provoquer des défauts de communication, des problèmes de mise en service ou un fonctionnement incohérent.
Avant d’ouvrir les vannes de service, nous effectuons les étapes techniques requises, dont :
- la vérification des raccords;
- le serrage au couple approprié;
- l’épreuve d’étanchéité;
- la mise sous vide;
- le contrôle de la stabilité du vide;
- la validation du câblage;
- l’essai de chaque unité;
- la vérification des températures de soufflage;
- le test des télécommandes et des modes disponibles.
Ces opérations ne sont pas toujours visibles pour le propriétaire, mais elles jouent un rôle majeur dans la durée de vie du compresseur et dans la fiabilité de l’ensemble multizone.
Les choix techniques qui assurent la performance à long terme
La capacité en BTU doit être calculée pour chaque zone
La capacité d’une thermopompe double zone ne doit pas être déterminée uniquement selon la superficie totale de la maison. Chaque pièce doit être analysée séparément.
Nous tenons compte de plusieurs éléments :
- la superficie;
- la hauteur du plafond;
- le volume d’air;
- le niveau d’isolation;
- le nombre de fenêtres;
- l’orientation du bâtiment;
- l’exposition au soleil;
- le nombre d’occupants;
- les appareils électriques présents;
- la configuration des portes;
- la température souhaitée en hiver;
- les pertes thermiques à basse température.
La présence d’isolation giclée visible sur la photo constitue un élément favorable. Lorsqu’elle est installée correctement et de manière continue, elle peut améliorer l’étanchéité de l’enveloppe et réduire les infiltrations d’air.
Cependant, une bonne isolation ne remplace pas un calcul précis. Une pièce très vitrée ou située directement sous la toiture peut encore subir une charge solaire élevée en été.
Pour une installation multizone, nous devons également vérifier la compatibilité entre :
- la capacité de l’unité extérieure;
- les capacités nominales des unités intérieures;
- le ratio total de raccordement autorisé;
- la capacité disponible lorsque les deux zones fonctionnent simultanément;
- la performance de chauffage à basse température.
Il ne suffit pas d’additionner les BTU indiqués sur les unités intérieures. La capacité réellement distribuée dépend de la combinaison approuvée par Samsung et des conditions de fonctionnement.
Pourquoi nous ne recommandons pas de faire fonctionner l’unité pendant les travaux poussiéreux
L’appareil visible sur la photo était installé alors que les travaux de finition n’étaient pas terminés. Dans cette situation, nous recommandons fortement de ne pas utiliser la thermopompe pendant les étapes qui génèrent beaucoup de poussière.
Le sablage du gypse, la coupe du bois, les travaux de plâtre et certaines opérations d’isolation peuvent libérer des particules très fines. Celles-ci peuvent pénétrer dans :
- les filtres;
- l’échangeur;
- la turbine;
- le bac de drainage;
- les microperforations WindFree;
- les composantes internes de l’appareil.
Un échangeur couvert de poussière transfère moins efficacement la chaleur. Une turbine encrassée peut également devenir bruyante ou déséquilibrée.
Pour protéger l’installation, nous recommandons :
- de couper l’alimentation de l’unité;
- de protéger temporairement l’appareil;
- de ne pas obstruer ou déformer la façade;
- de retirer la protection après la fin des travaux;
- de vérifier les filtres avant l’utilisation normale;
- d’inspecter les microperforations;
- de procéder à un nettoyage si des particules ont pénétré à l’intérieur.
Cette précaution est particulièrement importante avec une unité WindFree, car sa façade comporte une très grande quantité de petites ouvertures destinées à la diffusion d’air.
L’affichage à 64 °F et la vérification du fonctionnement
L’écran visible sur l’unité indique une consigne de 64 °F, soit environ 18 °C. La possibilité d’afficher la température en degrés Fahrenheit ou Celsius dépend des réglages de la télécommande ou de la configuration de l’appareil.
Lors de la mise en service, nous ne nous limitons pas à constater que l’unité démarre. Nous vérifions :
- la réponse à la télécommande;
- le changement de mode;
- l’ouverture du volet;
- le fonctionnement du ventilateur;
- la diffusion WindFree;
- le chauffage;
- la climatisation;
- la stabilité des communications;
- l’absence de vibrations anormales;
- le drainage;
- la réponse des deux zones.
Dans un système double zone, chaque unité doit être testée seule, puis en fonctionnement simultané avec l’autre unité. Cette méthode permet de confirmer que le groupe extérieur module correctement sa capacité selon la demande.
Les erreurs courantes à éviter dans un projet semblable
Choisir l’emplacement après la fermeture des murs
Une décision tardive peut obliger à installer des cache-tuyaux visibles ou à rouvrir des surfaces neuves.
Placer l’unité trop près du plafond fini
La structure apparente ne représente pas nécessairement la hauteur finale disponible.
Négliger la pente du drain
Une pente insuffisante peut provoquer une fuite à l’intérieur du mur.
Faire fonctionner la thermopompe pendant le sablage
La poussière peut contaminer l’échangeur et les microperforations.
Dimensionner les deux zones selon une règle rapide
Les besoins réels varient selon le volume, l’isolation et la fenestration.
Confondre autonomie des températures et autonomie des modes
Les deux unités peuvent avoir des consignes différentes, mais elles doivent généralement rester dans le même mode de chauffage ou de climatisation.
Cacher les raccords dans un endroit inaccessible
L’esthétique ne doit jamais empêcher l’entretien et les vérifications futures.
Admissibilité aux subventions : vérifier les numéros de modèles exacts
Une thermopompe Samsung peut être admissible à certains programmes d’aide financière au Québec, mais l’admissibilité dépend toujours de la combinaison complète installée.
Pour une thermopompe multizone, il faut confirmer :
- le numéro de modèle de l’unité extérieure;
- le numéro de chaque unité intérieure;
- la référence AHRI correspondante;
- la capacité reconnue à basse température;
- le type de résidence;
- le programme en vigueur;
- la date d’achat et d’installation;
- les documents exigés.
Le nom commercial Premium FJM ne suffit pas à lui seul pour déterminer un montant de subvention. Plusieurs capacités et combinaisons peuvent appartenir à la même gamme. Nous vérifions donc les références précises avant de confirmer une admissibilité au propriétaire.
Une installation pensée pour disparaître dans le décor fini
Lorsque la rénovation sera terminée, l’isolation, les pièces de bois et les contours de gypse visibles sur la photo seront recouverts. L’unité Samsung WindFree restera intégrée à une surface propre, avec des conduites dissimulées et un positionnement adapté à l’architecture de la pièce.
C’est l’un des avantages d’effectuer une installation CVAC pendant une rénovation. Nous pouvons coordonner les travaux avec la structure plutôt que de contourner des murs déjà terminés.
Cette installation à Boucherville reflète l’approche que nous appliquons chez AirGreen pour nos projets de thermopompes double zone à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud. Nous analysons non seulement l’équipement, mais aussi le bâtiment, la circulation de l’air, les accès de service, le drainage, les travaux futurs et les habitudes des occupants.
Le résultat recherché est simple : un système de chauffage et de climatisation efficace, discret et accessible, qui continue de fonctionner correctement longtemps après la fin des travaux de rénovation.
