Une installation en hauteur pensée pour résister au vent, protéger la toiture et alimenter deux zones de confort
À Terrebonne, nous avons réalisé l’installation d’une thermopompe double zone Samsung Premium FJM dans une configuration qui exigeait une préparation bien différente d’une pose conventionnelle au niveau du sol. L’unité extérieure devait être installée sur un toit plat, au-dessus des bâtiments voisins, dans un environnement fortement exposé au vent et aux conditions hivernales de la Rive-Nord.

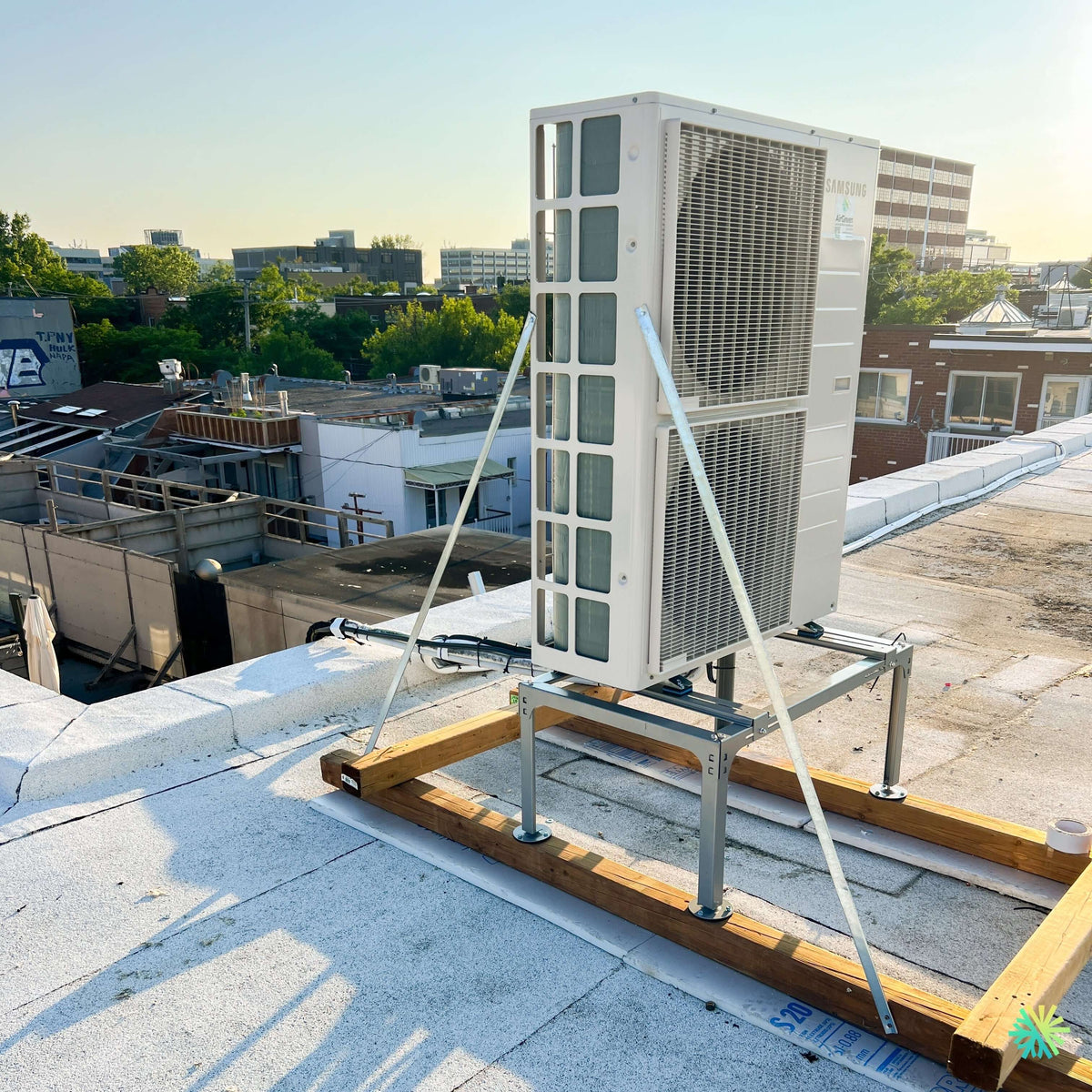

La photographie de cette réalisation montre une unité Samsung de format vertical, dotée de deux sections de ventilation superposées. Son gabarit permet d’alimenter plusieurs unités intérieures tout en limitant le nombre d’appareils installés à l’extérieur. Dans ce projet, une seule unité extérieure dessert deux zones distinctes du bâtiment.
Le défi principal ne consistait pas uniquement à raccorder les conduites frigorifiques. Nous devions également créer une base stable, répartir le poids sur la membrane, surélever l’appareil pour favoriser son fonctionnement hivernal et renforcer l’ensemble contre les forces latérales exercées par les rafales.
Cette installation CVAC à Terrebonne repose donc sur plusieurs éléments complémentaires :
- une structure métallique surélevée;
- de longues traverses de bois servant à répartir les charges;
- une protection entre la base et la membrane du toit;
- des renforts diagonaux fixés de part et d’autre de l’unité;
- un positionnement permettant l’accès aux panneaux de service;
- un trajet de conduites organisé vers les zones intérieures.
Chaque élément répond à une contrainte réelle du chantier. Sur un toit plat, une thermopompe ne doit jamais être traitée comme un équipement que l’on peut simplement déposer au premier endroit disponible.
Pourquoi choisir une thermopompe Samsung Premium FJM à deux zones?
La série Samsung Premium FJM est conçue pour les installations multizones. Dans une configuration double zone, une unité extérieure commune alimente deux unités intérieures installées dans des espaces différents.
Cette architecture convient particulièrement aux propriétés où les besoins ne sont pas uniformes. Une grande aire de vie peut recevoir davantage de soleil qu’une chambre. Un bureau situé à l’étage peut surchauffer plus rapidement qu’un espace au rez-de-chaussée. Deux unités intérieures permettent alors de mieux répartir l’air et de régler séparément les températures de consigne.
Par rapport à l’installation de deux systèmes entièrement indépendants, une thermopompe double zone offre plusieurs avantages pratiques :
- un seul condenseur extérieur;
- une empreinte réduite sur la toiture;
- moins d’équipements visibles;
- une alimentation de deux espaces distincts;
- une modulation adaptée à la demande combinée des zones;
- une installation extérieure plus centralisée.
Dans le cas de ce projet à Terrebonne, le format vertical de l’unité Samsung était particulièrement intéressant. Il concentre la capacité du système sur une surface au sol relativement limitée, ce qui aide à préserver les zones de circulation et d’entretien sur le toit.
Cette compacité doit toutefois être accompagnée d’une structure adéquate. Un appareil haut et étroit présente une surface importante au vent. Plus l’installation est élevée, plus la stabilité latérale devient un enjeu central.
Deux zones indépendantes, mais un fonctionnement coordonné
Chaque unité intérieure d’un système Samsung FJM peut généralement recevoir sa propre consigne de température. Les occupants peuvent donc ajuster le confort selon l’utilisation de chaque pièce.
Il faut cependant bien comprendre le fonctionnement d’une thermopompe multizone. Les deux unités intérieures partagent le même appareil extérieur. Elles doivent normalement fonctionner dans un mode compatible. Une zone ne peut habituellement pas demander du chauffage pendant que l’autre demande simultanément de la climatisation.
La capacité disponible est également répartie entre les zones actives. Lorsque les deux unités intérieures sollicitent fortement le système au même moment, le condenseur adapte sa production et distribue sa capacité selon les besoins détectés.
Cette particularité doit être prise en compte au moment du dimensionnement. Une combinaison double zone ne devrait pas être choisie uniquement en additionnant approximativement la superficie des pièces. Nous évaluons notamment :
- les pertes de chaleur du bâtiment;
- l’isolation des murs et du toit;
- la quantité de vitrage;
- l’exposition solaire;
- la hauteur des plafonds;
- les infiltrations d’air;
- l’utilisation des pièces;
- la distance entre les unités;
- les capacités disponibles à basse température;
- les limites de combinaison établies par le fabricant.
Un appareil trop petit risque de fonctionner continuellement lors des journées les plus froides. Un appareil inutilement surdimensionné peut perdre une partie de sa capacité de modulation et provoquer des cycles moins réguliers pendant les périodes plus douces.
Une unité extérieure de grand format installée au-dessus du toit
L’appareil visible sur la photo est muni de deux grandes sections de ventilation superposées. Ce format se retrouve fréquemment sur les unités multizones de capacité supérieure aux petits systèmes muraux simples.
La hauteur de l’équipement améliore l’utilisation de l’espace, mais augmente aussi l’effet de levier exercé sur la base. Sur une toiture exposée, le vent pousse sur toute la surface frontale et latérale du boîtier. Une base solide doit donc résister non seulement au poids vertical, mais également aux efforts de basculement et aux mouvements répétés.
Pour cette raison, nous avons utilisé un support métallique reposant sur une structure beaucoup plus large que l’unité elle-même. Les traverses de bois prolongent la base dans plusieurs directions afin de répartir les charges sur une plus grande surface.
Cette disposition contribue à éviter que le poids soit concentré sous quatre pieds métalliques. Sur un toit plat, une pression excessive sur de petits points peut endommager la membrane ou comprimer les couches situées sous celle-ci.
Une séparation protectrice entre la structure et la membrane
Sous les traverses, une membrane ou couche de séparation est visible. Cette protection empêche le bois et les pièces de support de frotter directement sur la toiture.
Les matériaux installés sur un toit bougent légèrement avec :
- les variations de température;
- l’humidité;
- les vibrations mécaniques;
- les charges de neige;
- les cycles de gel et de dégel;
- la dilatation des pièces métalliques.
Même un déplacement minime, répété pendant plusieurs années, peut user une membrane. La couche de protection limite ce risque et facilite la répartition de la charge.
Nous devons également préserver l’écoulement de l’eau. Une structure mal orientée peut créer un barrage, retenir l’eau ou emprisonner des débris. L’implantation doit donc respecter la pente du toit et laisser les zones de drainage fonctionnelles.
Une surélévation indispensable pour les conditions hivernales à Terrebonne
Une thermopompe fonctionnant en chauffage effectue périodiquement des cycles de dégivrage. Pendant ces cycles, la glace accumulée sur l’échangeur extérieur fond et produit de l’eau.
Si l’unité est installée trop près de la toiture, cette eau peut geler sous le châssis et former une masse de glace autour de la base. Une accumulation importante peut nuire au drainage, réduire le dégagement sous l’équipement et affecter le fonctionnement de l’appareil.
La structure métallique utilisée sur cette installation maintient la thermopompe suffisamment au-dessus de la surface. Cette surélévation procure plusieurs avantages :
- elle laisse de l’espace pour l’écoulement de l’eau de dégivrage;
- elle réduit le risque d’enfouissement par la neige;
- elle facilite l’inspection sous l’appareil;
- elle protège les composantes inférieures contre certaines accumulations;
- elle améliore l’accessibilité lors de l’entretien.
À Terrebonne comme ailleurs sur la Rive-Nord, la neige ne tombe pas toujours verticalement. Les vents peuvent créer des accumulations localisées contre les murs, les parapets et les équipements mécaniques. L’emplacement d’une unité extérieure doit donc être évalué selon les mouvements possibles de la neige sur le toit, et non seulement selon la hauteur moyenne observée au sol.
Des renforts diagonaux conçus pour contrer les mouvements latéraux
Les deux longues pièces métalliques inclinées constituent l’un des éléments les plus importants de cette réalisation. Elles agissent comme des renforts diagonaux entre la partie supérieure de la thermopompe et la base élargie.
Sans diagonales, une structure rectangulaire peut subir davantage de déformation latérale. L’ajout d’un renfort triangulé améliore considérablement sa rigidité. Les forces exercées par le vent sont transférées vers une base beaucoup plus large, ce qui réduit les mouvements de l’appareil.
Cette solution était particulièrement adaptée au format de l’unité Samsung. Le boîtier est haut et possède deux grandes surfaces de ventilation. Sur un toit dégagé, les rafales peuvent provenir de plusieurs directions et changer rapidement d’intensité.
Les renforts ont été positionnés de façon à ne pas bloquer :
- la sortie d’air des ventilateurs;
- les prises d’air de l’échangeur;
- les panneaux d’accès;
- les connexions frigorifiques;
- les opérations de nettoyage;
- le remplacement éventuel d’une composante.
Une thermopompe parfaitement stabilisée, mais impossible à entretenir, ne constitue pas une installation réussie. La structure doit protéger l’équipement tout en conservant son accessibilité.
L’importance du dégagement autour des deux ventilateurs
L’air doit pouvoir circuler librement à travers l’échangeur extérieur et être rejeté sans obstruction importante. Une mauvaise circulation peut provoquer une recirculation de l’air, réduire la capacité disponible et augmenter le temps de fonctionnement.
Sur cette installation, la thermopompe est positionnée dans une zone dégagée du toit. Aucun mur rapproché ne bloque directement les deux sections de ventilation. L’emplacement permet aussi aux techniciens de circuler autour de l’appareil.
Les dégagements exacts doivent toujours être vérifiés dans la documentation technique du modèle installé. Ils peuvent varier selon :
- la capacité de l’unité;
- la direction du rejet d’air;
- la présence d’un parapet;
- la proximité d’un autre condenseur;
- la possibilité d’installer plusieurs appareils en rangée;
- les besoins d’entretien du fabricant.
Un équipement installé trop près d’un parapet peut fonctionner correctement durant certaines conditions, puis perdre de l’efficacité lorsque le vent redirige l’air chaud ou froid vers l’échangeur.
Le parcours des conduites frigorifiques sur le toit
Derrière l’unité, nous pouvons observer les conduites et le câblage regroupés avant leur parcours vers le bâtiment. Une installation double zone comporte deux ensembles frigorifiques distincts reliés aux unités intérieures.
Chaque zone nécessite généralement :
- une conduite de liquide;
- une conduite de gaz réfrigérant;
- une isolation adaptée;
- un câble d’interconnexion;
- un système d’évacuation des condensats du côté intérieur.
Les conduites extérieures doivent être organisées de manière à éviter les courbes trop serrées, les frottements et les déplacements causés par le vent. Une conduite de cuivre pliée excessivement peut s’aplatir ou développer une contrainte permanente. L’isolation peut également se déchirer lorsqu’elle est laissée contre une arête ou un matériau abrasif.
Sur un toit, la protection contre les rayons ultraviolets est particulièrement importante. Une isolation détériorée expose progressivement le cuivre et réduit l’efficacité thermique des conduites. Elle peut aussi favoriser la condensation sur les sections froides en mode climatisation.
Nous prévoyons donc un parcours qui facilite à la fois :
- la protection mécanique;
- le drainage;
- l’identification des circuits;
- l’accès aux raccords;
- les futures réparations de toiture;
- l’entretien de la thermopompe.
Une mise en service distincte pour chacune des deux zones
L’installation physique ne représente qu’une partie du travail. Une thermopompe Samsung FJM doit ensuite être mise en service avec méthode.
Nous vérifions chaque circuit frigorifique avant l’ouverture des valves. Les étapes comprennent notamment l’épreuve d’étanchéité, la mise sous vide et la confirmation que les raccords ne présentent aucune fuite.
Les deux zones sont ensuite testées individuellement et simultanément. Nous contrôlons :
- la réponse de chaque unité intérieure;
- l’association correcte entre les unités et leurs ports;
- le fonctionnement des ventilateurs;
- les températures de soufflage;
- les codes de communication;
- l’évacuation des condensats;
- la réaction du système lorsque les deux zones demandent du chauffage ou de la climatisation;
- le niveau de bruit et les vibrations de l’unité extérieure.
Cette étape permet aussi d’expliquer aux occupants comment utiliser le système sans créer de commandes contradictoires entre les zones.
Les décisions techniques qui prolongent la durée de vie d’une installation CVAC sur toiture
Les erreurs fréquentes que nous évitons sur un toit plat
Une installation peut sembler propre au moment de la mise en marche tout en comportant des faiblesses qui apparaîtront après plusieurs saisons. Parmi les erreurs les plus courantes, nous retrouvons :
- installer l’unité directement sur la membrane;
- utiliser des appuis trop petits;
- négliger l’effet du vent sur un appareil vertical;
- placer la thermopompe trop près d’un parapet;
- bloquer un panneau de service avec un renfort;
- laisser les conduites frotter contre la toiture;
- sous-estimer l’eau produite pendant le dégivrage;
- installer le support dans une zone de drainage;
- oublier l’accès futur du couvreur;
- choisir la capacité selon la superficie seulement.
Dans ce projet à Terrebonne, la base élargie, les traverses de répartition, la surélévation et les renforts diagonaux ont été conçus pour réduire plusieurs de ces risques.
La vibration doit être considérée dès la conception
Une thermopompe moderne utilise un compresseur à modulation, ce qui aide généralement à réduire les démarrages brusques. Malgré cela, l’appareil produit des vibrations qui peuvent être transmises à la structure du bâtiment.
Sur un toit, cette transmission peut devenir perceptible dans les pièces situées directement sous l’unité. Une base instable peut aussi amplifier certains mouvements.
Nous portons donc attention à :
- la rigidité du support;
- l’équilibre de l’unité;
- le serrage des fixations;
- la présence d’appuis appropriés;
- la distance par rapport aux zones sensibles;
- l’absence de contact rigide inutile avec le bâtiment.
Une structure plus large aide à répartir les efforts, mais elle doit rester correctement alignée. Les pieds doivent porter uniformément, sans torsion du cadre.
La coordination avec le couvreur et l’électricien
Les installations sur toiture nécessitent souvent une coordination plus poussée entre les métiers. Le couvreur doit pouvoir vérifier les matériaux placés sous la structure et confirmer que le drainage demeure fonctionnel.
L’électricien doit pour sa part dimensionner le circuit selon les données de la plaque signalétique du modèle exact. La capacité nominale en BTU ne suffit pas pour sélectionner un disjoncteur ou un calibre de conducteur.
Les éléments électriques à confirmer comprennent notamment :
- l’intensité minimale du circuit;
- la protection maximale admissible;
- la tension d’alimentation;
- le type de sectionneur;
- le cheminement du câble;
- la protection mécanique du câblage extérieur;
- la mise à la terre.
Chez AirGreen, nous coordonnons ces aspects afin d’éviter qu’une thermopompe correctement dimensionnée soit compromise par une alimentation électrique inadéquate ou par un emplacement incompatible avec la toiture.
Les subventions et la certification doivent être vérifiées avec les modèles exacts
Une thermopompe Samsung Premium FJM peut être offerte dans différentes capacités et différentes combinaisons d’unités intérieures. L’admissibilité à une subvention ne peut donc pas être déterminée uniquement à partir du nom de la série.
Pour vérifier une aide financière applicable, nous devons disposer des renseignements complets :
- modèle de l’unité extérieure;
- modèles des deux unités intérieures;
- combinaison certifiée;
- numéro AHRI;
- capacité de chauffage à la température exigée;
- date d’achat et d’installation;
- critères du programme au moment de la demande;
- type de bâtiment et système de chauffage existant.
Cette vérification évite les mauvaises surprises. Deux appareils portant un nom commercial similaire peuvent avoir des rendements, des capacités à basse température ou des certifications différentes.
Nous recommandons toujours de faire confirmer l’admissibilité avant la signature du contrat lorsque la subvention représente un élément important du budget.
L’entretien d’une thermopompe Samsung installée sur un toit
Une unité extérieure sur toiture est moins accessible qu’un appareil installé au sol. Cette réalité ne doit pas conduire à négliger son entretien.
Une inspection périodique devrait inclure :
- le nettoyage de l’échangeur;
- la vérification de la circulation d’air;
- l’inspection des deux ventilateurs;
- le contrôle des renforts diagonaux;
- le serrage des fixations;
- l’état des traverses et de la protection de toiture;
- la vérification des conduites isolées;
- la recherche de traces d’huile près des raccords;
- l’inspection des câbles;
- la confirmation du drainage de dégivrage;
- le nettoyage des filtres des deux unités intérieures;
- la vérification des drains de condensation.
Les débris transportés par le vent peuvent s’accumuler dans l’échangeur ou près de la base. Des feuilles, de la poussière de toiture ou des fragments de matériaux peuvent réduire la circulation d’air ou retenir l’humidité.
Un entretien CVAC préventif aide aussi à détecter une attache desserrée ou une isolation endommagée avant que le problème affecte le fonctionnement du système.
Une installation adaptée aux bâtiments de Terrebonne et du Grand Montréal
Cette réalisation illustre notre approche pour les projets plus complexes à Terrebonne. Nous ne cherchons pas seulement à faire fonctionner l’équipement le jour de l’installation. Nous préparons le système pour les conditions qu’il rencontrera pendant plusieurs années : vent, neige, dégivrage, vibrations, entretien et interventions sur la toiture.
La thermopompe double zone Samsung Premium FJM a été installée sur une base conçue spécifiquement pour son format vertical. Les renforts diagonaux contribuent à sa stabilité, tandis que la structure élargie répartit son poids sur la toiture.
Cette méthode peut être adaptée à différents types de bâtiments :
- résidences à toit plat;
- copropriétés;
- petits immeubles multilogements;
- commerces;
- bâtiments mixtes;
- propriétés disposant de peu d’espace au sol.
Nous réalisons des installations de thermopompes multizones à Terrebonne, mais aussi à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Chaque chantier est évalué selon son architecture, son exposition et les besoins réels des occupants.
Ce que cette réalisation démontre concrètement
La qualité d’une installation de thermopompe double zone dépend autant du choix de l’appareil que de la façon dont il est intégré au bâtiment.
Sur ce projet, les éléments les plus importants sont clairement visibles :
- une unité Samsung installée dans une zone dégagée;
- un support métallique permettant une bonne surélévation;
- une base en bois élargie pour répartir les charges;
- une membrane de protection sous la structure;
- deux renforts diagonaux contre les mouvements latéraux;
- un accès conservé autour des panneaux et des ventilateurs;
- des conduites regroupées vers le bâtiment.
Ces détails ne sont pas décoratifs. Ils influencent directement la stabilité, l’entretien, la protection de la toiture et la durée de vie de l’installation.
Chez AirGreen, nous adaptons chaque projet aux conditions du bâtiment plutôt que d’appliquer une méthode identique partout. Une thermopompe installée au sol à Laval, sur un mur à Longueuil ou sur un toit à Terrebonne ne rencontre pas les mêmes contraintes. Notre travail consiste à identifier ces différences et à concevoir une solution CVAC cohérente jusque dans les éléments moins visibles.
