Installation d’une thermopompe gainable GREE All Match Slim Duct R32 à Montréal-Nord

Une intégration en plafond qui transforme un espace technique restreint en solution CVAC discrète et performante

À Montréal-Nord, notre équipe AirGreen a réalisé une installation CVAC de type gainable, avec une unité intérieure GREE All Match Slim Duct R32 intégrée dans un espace de plafond ouvert. Ce type de système, aussi appelé conduits gainables, Slim Duct ou ductable, répond à un besoin très précis : offrir le confort d’une thermopompe moderne tout en gardant l’équipement presque entièrement dissimulé une fois les travaux terminés.

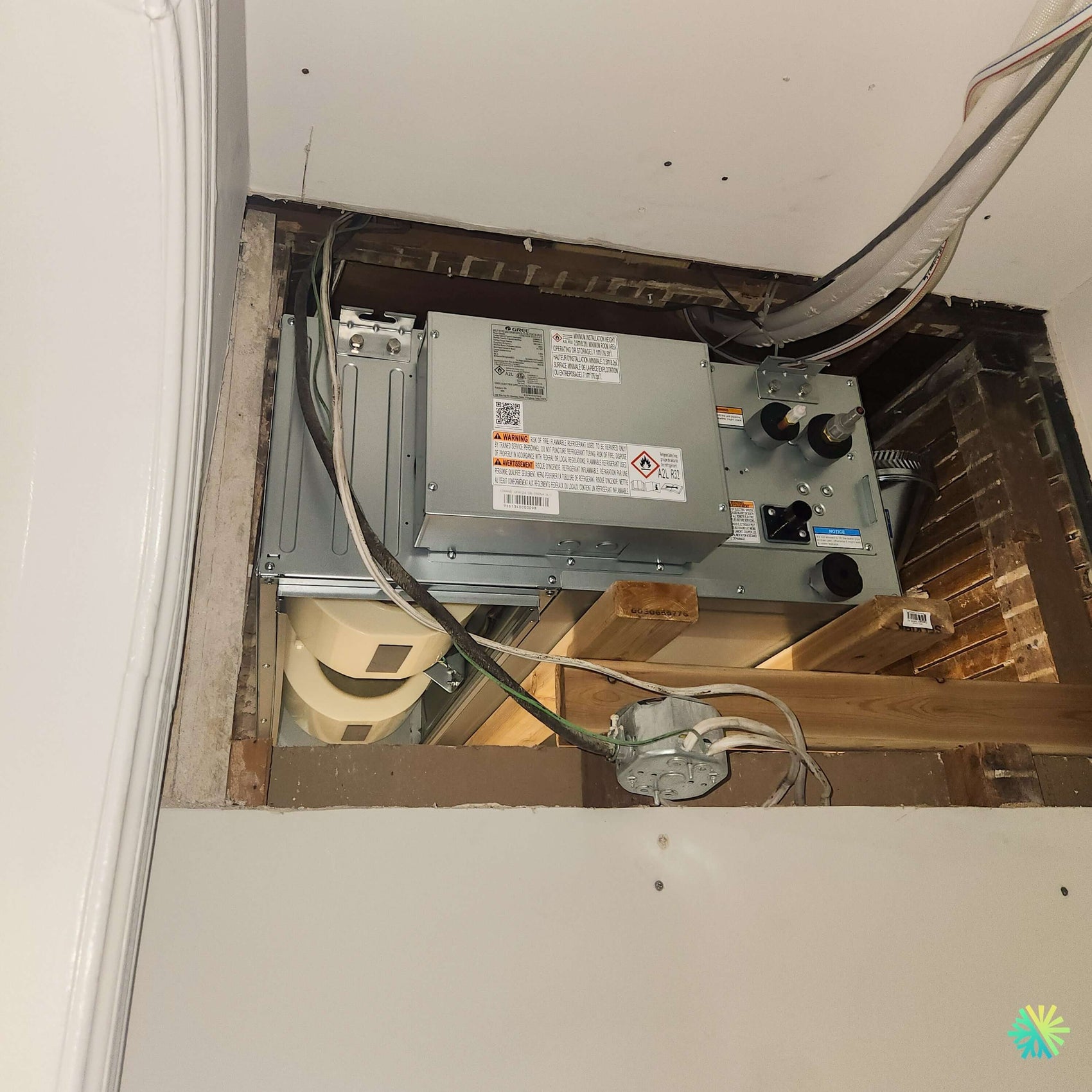

La photo du chantier montre bien la réalité technique de ce projet : une unité intérieure GREE installée dans une ouverture de plafond, avec structure de bois apparente, raccordements frigorifiques visibles, câblage en attente, conduits flexibles isolés et accès mécanique à prévoir pour l’entretien futur. Ce n’est pas une installation standard où l’unité est simplement posée au mur. Ici, chaque dégagement, chaque raccord et chaque orientation doivent être pensés pour s’intégrer à un espace restreint sans compromettre le service, le drainage, le débit d’air ou le confort acoustique.

Dans plusieurs résidences de Montréal, particulièrement dans les secteurs plus denses comme Montréal-Nord, les clients recherchent une solution de chauffage et climatisation efficace, mais discrète. Les murs sont parfois déjà occupés par des fenêtres, moulures, meubles, armoires ou éléments architecturaux. Le système gainable devient alors une solution très intéressante, car il permet d’acheminer l’air vers des grilles discrètes plutôt que d’installer une unité murale visible dans chaque pièce.

Pourquoi choisir un système GREE gainable dans une résidence à Montréal-Nord?

Le choix d’un système GREE gainable s’explique par la combinaison de trois priorités : confort, intégration et contrôle technique. La gamme GREE offerte par AirGreen comprend des systèmes de type FM Conduit Gainable en basse ou haute pression statique, ainsi que la série GREE All Match Slim Duct R32, disponible selon plusieurs capacités, notamment 9 000 BTU, 12 000 BTU, 18 000 BTU, 24 000 BTU, 30 000 BTU et 36 000 BTU, selon la configuration du projet et le dimensionnement requis.

Dans ce chantier, l’unité installée devait s’intégrer dans un espace de plafond déjà chargé. On remarque sur la photo que la structure n’offrait pas un grand volume libre : poutres, anciens éléments de construction, câbles, conduits et limites de finition devaient tous être considérés. Ce type de contexte est fréquent dans les rénovations à Montréal, où l’on doit souvent travailler avec des bâtiments existants plutôt qu’avec une structure ouverte et neuve.

L’avantage du Slim Duct GREE est justement sa capacité à s’adapter à des projets où l’espace est limité. Une fois l’installation terminée et l’ouverture refermée avec un accès de service approprié, le client profite d’une solution plus discrète qu’une unité murale traditionnelle. L’air est distribué par conduits, avec des sorties mieux intégrées à l’aménagement intérieur.

L’importance de l’accès mécanique dans une installation dissimulée

Un système gainable est conçu pour être discret, mais il ne doit jamais devenir inaccessible. C’est une nuance essentielle. Sur cette installation à Montréal-Nord, l’unité a été placée dans un espace technique de plafond, mais notre équipe a tenu compte des besoins futurs d’entretien CVAC : accès au filtre, aux raccords, au boîtier électrique, au drain, aux connexions frigorifiques et aux éléments de diagnostic.

Une installation mal pensée peut devenir très coûteuse à entretenir. Si l’unité est enfermée sans trappe suffisante ou si les composantes importantes sont placées contre une structure difficile à atteindre, la moindre intervention future peut exiger l’ouverture d’un plafond ou d’un mur. Chez AirGreen, nous planifions l’installation pour éviter ce type de problème.

Dans le cas présent, l’ouverture visible sur la photo permettait de travailler correctement pendant la phase d’installation. La finition devait ensuite être pensée pour conserver un accès propre, stable et suffisamment large. Ce détail est particulièrement important pour les systèmes gainables, car l’esthétique ne doit pas être obtenue au détriment de la maintenance.

Raccordements frigorifiques et réfrigérant R32 : précision et conformité

Les systèmes GREE All Match Slim Duct R32 utilisent, selon les modèles concernés, le réfrigérant R32, une technologie associée aux nouvelles générations de thermopompes. L’installation des lignes frigorifiques demande une exécution rigoureuse : longueurs compatibles, isolation adéquate, protection des raccords, respect des procédures de brasage ou de raccordement selon les spécifications, test d’étanchéité, tirage au vide et mise en service contrôlée.

Sur la photo, on voit les raccords côté unité intérieure ainsi que les lignes acheminées vers l’extérieur. Ces éléments doivent être protégés et organisés avec soin, surtout lorsqu’ils traversent une cavité de plafond. Une mauvaise gestion des lignes peut créer des contraintes mécaniques, des vibrations, de la condensation ou des difficultés d’accès.

Notre rôle consiste à installer la thermopompe en respectant les normes du métier, les exigences du manufacturier et les réalités du bâtiment. Pour le client, cette rigueur se traduit par un système plus fiable, plus stable et plus facile à entretenir au fil des années.

La distribution d’air : le vrai cœur d’un système gainable

Dans une installation de conduits gainables, la machine ne représente qu’une partie du résultat. Le confort final dépend fortement de la distribution d’air. Les conduits doivent être dimensionnés et positionnés pour limiter les pertes de charge, réduire le bruit et assurer une répartition cohérente entre les pièces.

Un système gainable peut alimenter une ou plusieurs zones selon la configuration. Le réseau peut être simple, avec des conduits courts, ou plus élaboré, avec plusieurs départs. Dans tous les cas, il faut considérer :

• le débit d’air requis;
• la pression statique disponible;
• la longueur des conduits;
• le nombre de coudes;
• l’isolation des conduits;
• le positionnement des grilles;
• le retour d’air;
• la vitesse de l’air aux sorties;
• le niveau sonore acceptable dans les pièces.

À Montréal-Nord, cette installation exigeait une attention particulière à l’espace disponible dans le plafond. Les conduits devaient être acheminés sans créer de pression excessive ni de frottement inutile. Dans une cavité restreinte, chaque changement de direction compte.

Basse pression ou haute pression statique : un choix à ne pas improviser

Les systèmes gainables GREE peuvent être proposés en basse ou haute pression statique selon les séries et les besoins du projet. Ce choix n’est pas un simple détail technique. Il détermine la capacité de l’unité à pousser l’air dans le réseau de conduits.

Une configuration courte, avec peu de conduits et peu de grilles, peut fonctionner efficacement avec une basse pression statique. En revanche, un réseau plus long, avec plusieurs branches ou des restrictions plus importantes, peut nécessiter une unité de haute pression statique. Une mauvaise sélection peut entraîner plusieurs problèmes : faible débit aux grilles, bruit d’air, performance réduite, inconfort dans certaines pièces ou fonctionnement moins efficace.

Chez AirGreen, nous sélectionnons le système selon la réalité du bâtiment. La capacité en BTU est importante, mais elle ne suffit pas. Il faut aussi valider si l’unité est capable de fonctionner correctement avec le réseau prévu. Cette approche permet d’éviter les installations qui semblent adéquates sur papier, mais qui déçoivent une fois en service.

Les défis techniques d’une installation gainable dans un plafond existant

Ce projet à Montréal-Nord illustre bien les défis rencontrés lors d’une rénovation ou d’une intégration dans un bâtiment existant. L’espace n’est jamais parfaitement libre. Les ouvertures doivent être limitées. Les composantes doivent passer entre les éléments de structure. Les conduits doivent être discrets, mais fonctionnels. Et surtout, la finition finale doit rester propre.

Travailler dans une cavité de plafond sans compromettre la structure

La première contrainte était l’intégration de l’unité dans une cavité de plafond. Les techniciens devaient positionner la machine de façon sécuritaire, avec un support adéquat, tout en respectant les poutres, l’ouverture existante et les dégagements nécessaires. La structure de bois visible sur la photo montre que l’équipe devait travailler dans un environnement où chaque pouce comptait.

Ce type de travail exige une coordination précise. Une unité mal positionnée peut compliquer les raccords de réfrigérant, le drainage ou l’accès au boîtier électrique. Elle peut aussi rendre les conduits plus difficiles à acheminer. Notre équipe a donc travaillé en tenant compte de l’ensemble du système, pas seulement de l’emplacement de la machine.

Le drainage : un détail critique pour la fiabilité

En climatisation, l’unité intérieure produit de la condensation. Cette eau doit être évacuée correctement. Dans un système gainable installé au plafond, le drainage devient un point critique. Il faut prévoir une pente suffisante lorsque c’est possible, ou intégrer une solution adaptée lorsque la gravité ne suffit pas. Une mauvaise évacuation peut causer des débordements, des odeurs, des arrêts de sécurité ou des dommages au plafond.

Dans ce projet, le positionnement du drain devait être pensé dès le départ. La machine étant installée dans une cavité, il était important de préserver l’accès aux éléments de drainage pour inspection et entretien. Chez AirGreen, nous accordons une grande attention à ce point, car beaucoup de problèmes de service sur les systèmes de climatisation proviennent d’un drain mal conçu, mal nettoyé ou difficilement accessible.

Le confort sonore dans une installation dissimulée

Le client qui choisit un système ductable s’attend souvent à une solution discrète. Cette discrétion doit être visuelle, mais aussi sonore. Dans un plafond, les vibrations peuvent se transmettre à la structure si l’unité est mal fixée ou si les conduits sont trop rigides. La vitesse de l’air peut aussi devenir audible si les grilles ou les conduits sont mal dimensionnés.

Pour limiter ces risques, nos techniciens travaillent sur plusieurs aspects :

• fixation stable de l’unité;
• dégagements appropriés autour de la machine;
• raccords propres et bien alignés;
• conduits isolés lorsque requis;
• limitation des coudes serrés;
• sélection adéquate des grilles;
• équilibrage du débit d’air;
• accès prévu pour les ajustements.

Le résultat recherché est un système qui se fait oublier dans l’usage quotidien, tout en maintenant une température stable.

Les erreurs fréquentes à éviter avec les systèmes gainables

Les propriétaires qui envisagent une thermopompe gainable GREE devraient porter attention à plusieurs erreurs courantes.

La première est de choisir une capacité en BTU sans analyse complète. La superficie seule ne suffit pas. Il faut considérer l’isolation, les fenêtres, l’orientation solaire, la hauteur des plafonds, le nombre d’occupants et la configuration des pièces.

La deuxième erreur est de négliger le retour d’air. Une unité gainable doit recevoir assez d’air pour fonctionner correctement. Un retour mal positionné peut réduire les performances et augmenter le bruit.

La troisième erreur est d’enfermer la machine sans accès. Une installation propre doit aussi être entretenable. Le filtre, le drain et les raccords doivent rester accessibles.

La quatrième erreur est de choisir un entrepreneur uniquement selon le prix. Deux installations avec la même marque peuvent donner des résultats très différents selon la qualité du dimensionnement, des conduits, des raccords et de la mise en service.

La cinquième erreur est de sous-estimer l’importance de l’équilibrage. Lorsque plusieurs sorties d’air sont installées, il faut s’assurer que chaque pièce reçoit le bon débit. Sans équilibrage, le confort peut être inégal.

Efficacité énergétique, ENERGY STAR et subventions potentielles

Les systèmes gainables GREE offerts par AirGreen incluent plusieurs modèles, dont certains peuvent être associés à des certifications ENERGY STAR et à une admissibilité potentielle à des programmes de subventions, selon la combinaison exacte des unités, la capacité installée et les critères en vigueur au moment du projet. Nous vérifions toujours ces informations lors de la soumission afin de guider le client vers une solution adaptée à son budget et à ses objectifs.

Pour les propriétaires de Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud, les subventions peuvent jouer un rôle important dans la décision. Toutefois, elles ne doivent pas remplacer le bon choix technique. Une machine admissible doit aussi être bien dimensionnée, bien installée et adaptée au bâtiment. Le meilleur résultat vient de l’équilibre entre performance, confort, coût net et qualité d’exécution.

Une expertise AirGreen adaptée aux bâtiments de Montréal

Notre expérience dans le Grand Montréal nous amène souvent à intervenir dans des contextes complexes : plafonds restreints, murs anciens, condos, maisons en rangée, multiplex, immeubles rénovés, contraintes d’accès et attentes élevées en matière de finition. Ce projet à Montréal-Nord en est un bon exemple. L’installation demandait à la fois une compréhension technique du système GREE et une capacité à travailler proprement dans un espace existant.

AirGreen intervient régulièrement à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud pour des projets de thermopompe, climatiseur mural, système central, unité gainable et entretien CVAC. Dans le cas des systèmes gainables, notre avantage repose sur la capacité à penser l’installation comme un ensemble complet : machine, conduits, retour d’air, drainage, acoustique, accès de service et finition.

Le résultat recherché : un confort intégré, sans compromis sur l’entretien

Une fois les travaux terminés, le client obtient une solution discrète, adaptée à son espace et conçue pour améliorer le confort sans surcharger les murs avec des unités visibles. L’unité intérieure est cachée dans le plafond, les conduits distribuent l’air vers les zones prévues, et l’accès mécanique permet de préserver la capacité d’entretien.

C’est cette combinaison qui rend les systèmes gainables aussi intéressants : ils offrent une intégration architecturale plus soignée, mais exigent une exécution plus rigoureuse. Chez AirGreen, nous traitons chaque installation de ce type comme un projet de conception CVAC, et non comme une simple pose d’équipement.

Pourquoi confier une installation GREE gainable à AirGreen?

Installer une thermopompe gainable GREE All Match Slim Duct R32 demande une expertise spécifique. Il faut comprendre les BTU, mais aussi la pression statique, les conduits, le retour d’air, la condensation, le bruit, les accès de service et les contraintes du bâtiment. Une installation bien réalisée permet d’obtenir un confort stable, une meilleure intégration visuelle et un système plus fiable.

AirGreen se distingue par des estimations claires, une approche technique transparente, des techniciens expérimentés et une attention particulière aux détails qui ne se voient pas toujours une fois le plafond refermé. Dans ce projet à Montréal-Nord, notre équipe a démontré l’importance d’un travail précis dans un espace restreint, avec une unité GREE bien intégrée et une installation pensée pour durer.
