Installation d’une thermopompe GREE FREE MATCH R32 Quad-Zone avec 4 têtes à Montréal-Nord sur toiture résidentielle

Une installation multizone sur toit plat à Montréal-Nord : quand la performance doit aussi respecter l’architecture du bâtiment

À Montréal-Nord, notre équipe AirGreen a réalisé une installation CVAC complète d’une thermopompe GREE FREE MATCH R32 Quad-Zone, configurée pour alimenter 4 zones distinctes de la propriété. Ce projet illustre parfaitement le niveau de planification nécessaire lorsqu’un système multizone doit être installé dans un environnement urbain dense, avec une unité extérieure positionnée sur un toit plat.

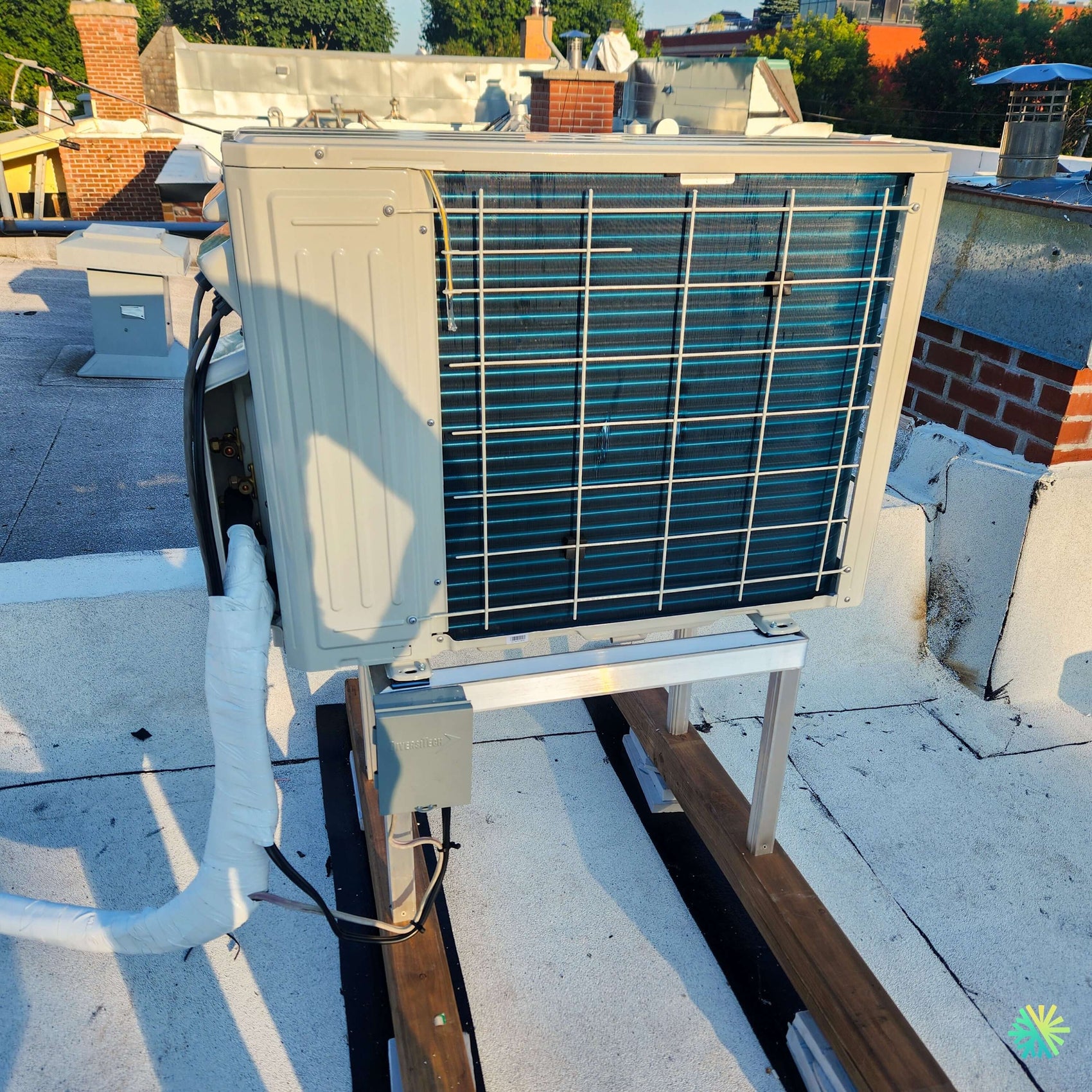

La photo de cette installation montre l’unité extérieure de la GREE FREE MATCH R32 solidement installée sur une structure surélevée en aluminium, elle-même posée sur des bases de bois traitées et stabilisées sur la membrane de toiture. On distingue aussi les conduites frigorifiques isolées, la boîte électrique extérieure, les supports mécaniques et l’espace de dégagement autour de l’unité. Ce sont des détails essentiels dans une installation professionnelle, surtout lorsqu’un système de thermopompe Quad-Zone - 4-Zones - 4-Têtes doit fonctionner efficacement pendant plusieurs saisons, autant en climatisation qu’en chauffage.

Dans un quartier comme Montréal-Nord, les bâtiments résidentiels avec toits plats sont nombreux. Cela demande une expertise très différente d’une installation sur sol, sur balcon ou sur mur latéral. L’unité extérieure ne peut pas simplement être déposée à un endroit pratique. Il faut penser au poids, aux vibrations, au dégagement d’air, à l’accès d’entretien, à la protection de la membrane, au drainage du toit, aux normes électriques et à la discrétion visuelle.

Chez AirGreen, nous abordons chaque installation CVAC comme un projet sur mesure. Dans ce cas précis, le client voulait une solution capable d’améliorer le confort de plusieurs pièces sans encombrer la façade, la cour ou les passages latéraux. La toiture représentait donc un choix logique, mais seulement à condition de concevoir une installation stable, accessible et durable.

Pourquoi une GREE FREE MATCH R32 Quad-Zone était le bon choix pour cette propriété de Montréal-Nord

La GREE FREE MATCH R32 est particulièrement adaptée aux projets où plusieurs pièces doivent être chauffées et climatisées à partir d’une seule unité extérieure. Avec une configuration Quad-Zone, le système peut alimenter quatre têtes intérieures, chacune dédiée à une zone précise de la maison ou du logement.

Une seule unité extérieure pour quatre espaces de vie

L’un des grands avantages d’une thermopompe Quad-Zone est la réduction du nombre d’unités extérieures. Au lieu d’installer quatre systèmes indépendants, un seul compresseur extérieur dessert quatre têtes intérieures. Pour une propriété à Montréal-Nord, cette approche permet de préserver l’espace extérieur, de limiter l’impact visuel et de simplifier l’organisation technique du bâtiment.

Dans les secteurs résidentiels de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, nous voyons souvent des maisons où les occupants ont des besoins différents d’une pièce à l’autre. Une chambre exposée au soleil, un salon au rez-de-chaussée, un bureau à domicile et une pièce familiale ne réagissent pas de la même façon aux variations de température. Le multizone répond précisément à cette réalité.

Avec quatre têtes, le client peut ajuster chaque zone selon son usage. Cette flexibilité améliore le confort quotidien et permet d’éviter de climatiser ou de chauffer inutilement des pièces peu utilisées.

Le réfrigérant R32 : une technologie moderne pour les installations résidentielles

Le modèle GREE FREE MATCH R32 utilise le réfrigérant R32, de plus en plus présent dans les systèmes de thermopompe récents. Ce choix est pertinent pour les propriétaires qui souhaitent investir dans une solution actuelle, performante et alignée avec les nouvelles orientations du marché CVAC.

Le R32 permet une bonne efficacité énergétique et s’inscrit dans une transition vers des équipements mieux adaptés aux exigences modernes. Pour un client qui installe un système multizone, il s’agit d’un point important : une installation CVAC n’est pas un achat à court terme, mais un investissement sur plusieurs années.

Un confort plus stable dans les bâtiments urbains

Les maisons et logements de Montréal-Nord peuvent présenter des écarts de température importants entre les pièces. Les murs mitoyens, les toits plats, les fenêtres exposées, les étages supérieurs et les espaces allongés créent souvent des zones difficiles à équilibrer avec un seul appareil.

Une thermopompe GREE FREE MATCH R32 Quad-Zone permet de corriger cette problématique en plaçant les têtes intérieures aux endroits stratégiques. Le résultat recherché n’est pas seulement une température plus basse en été ou plus élevée en hiver. L’objectif est d’obtenir une sensation de confort mieux répartie, avec moins de pièces trop chaudes, trop froides ou mal ventilées.

Une unité extérieure installée sur toiture : les détails qui font la différence

L’image montre une unité extérieure installée sur un toit plat avec une attention particulière portée à la stabilité et à la protection de la toiture. Cette partie du projet mérite d’être expliquée, car elle fait toute la différence entre une installation temporairement fonctionnelle et une installation durable.

Une structure surélevée pour protéger la toiture

L’unité extérieure est posée sur une structure métallique surélevée. Cette configuration permet plusieurs avantages :

• garder l’unité au-dessus de la surface du toit;
• faciliter l’écoulement de l’eau autour de la base;
• réduire les risques d’accumulation de neige directement contre l’appareil;
• offrir une meilleure circulation d’air autour du condenseur;
• faciliter l’accès pour l’entretien CVAC;
• éviter que l’appareil repose directement sur la membrane.

Sur un toit plat, la protection de la membrane est une priorité. Une installation mal conçue peut créer des points de pression, favoriser l’usure prématurée ou compliquer les travaux d’entretien de la toiture. Ici, la base a été pensée pour répartir la charge et stabiliser l’équipement.

Des bases solides et bien positionnées

On distingue sous la structure des pièces de bois installées comme support. Leur rôle est de stabiliser l’ensemble, de répartir le poids et de permettre une fixation sécuritaire de la structure. L’objectif est de maintenir l’unité en place malgré les vibrations normales du compresseur, les vents, les variations de température et les cycles de gel-dégel typiques du climat montréalais.

Ce type de détail est essentiel dans une installation sur toiture. Un appareil mal soutenu peut générer des vibrations, se désaligner ou créer des contraintes sur les lignes frigorifiques. Chez AirGreen, nous portons une attention particulière à ces éléments invisibles pour le client, mais fondamentaux pour la durabilité du système.

Un dégagement suffisant pour le condenseur

La face arrière visible de l’unité montre l’échangeur protégé par une grille. Pour qu’une thermopompe fonctionne efficacement, l’air doit circuler librement autour de l’appareil. Une unité extérieure trop proche d’un mur, d’un parapet, d’une cheminée, d’un obstacle ou d’un autre équipement risque de perdre en performance.

Sur cette installation à Montréal-Nord, l’unité a été positionnée de manière à respecter un dégagement approprié, tout en tenant compte des contraintes du toit. Cela permet au système de rejeter ou capter la chaleur plus efficacement, selon le mode utilisé.

Le passage des conduites frigorifiques : isolation, protection et précision

Sur la photo, les conduites frigorifiques sont regroupées et soigneusement isolées. Dans un système Quad-Zone, la gestion des lignes est plus complexe qu’avec une seule tête murale. Chaque zone nécessite ses raccordements, et l’ensemble doit être organisé pour éviter les tensions, les pertes d’efficacité et les dommages liés aux intempéries.

Pourquoi l’isolation des conduites est essentielle

Les lignes frigorifiques transportent le réfrigérant entre l’unité extérieure et les têtes intérieures. Une isolation inadéquate peut entraîner des pertes thermiques, de la condensation, une dégradation prématurée des matériaux et une performance réduite.

Dans cette installation, l’isolation blanche visible autour des conduites contribue à protéger le système contre les variations de température et les conditions extérieures. C’est un détail très important pour les installations sur toit, où les conduites sont exposées au soleil, au vent, à la pluie, à la neige et au gel.

Une organisation propre pour faciliter les interventions futures

Une bonne installation ne doit pas seulement fonctionner le jour de la mise en service. Elle doit aussi être accessible pour les inspections, les vérifications et l’entretien CVAC. Les conduites, la boîte électrique et les raccordements doivent être disposés de manière claire et sécuritaire.

Cette logique est particulièrement importante pour les systèmes multizones. Lorsqu’un technicien revient pour un entretien, un diagnostic ou une réparation, il doit pouvoir identifier rapidement les raccordements et accéder aux composantes sans démonter inutilement l’installation.

L’alimentation électrique : sécurité et conformité

L’image montre aussi une boîte électrique extérieure installée près de l’unité. Cette composante est essentielle, car une thermopompe Quad-Zone nécessite une alimentation adaptée à sa capacité et à son fonctionnement.

Chez AirGreen, nous accordons une grande importance à la conformité électrique. Une installation de thermopompe ne se limite pas aux raccordements frigorifiques. L’alimentation doit être correctement dimensionnée, protégée et installée selon les règles applicables au Québec.

Une erreur électrique peut entraîner des déclenchements fréquents, une usure prématurée des composantes ou des risques de sécurité. C’est pourquoi chaque projet est coordonné avec attention, surtout lorsqu’il s’agit d’un système multizone plus exigeant qu’une simple unité murale.

Les étapes clés de cette installation CVAC à Montréal-Nord

Même si chaque projet est unique, l’installation d’une GREE FREE MATCH R32 Quad-Zone suit une méthode structurée. Pour cette propriété de Montréal-Nord, notre équipe a travaillé selon une séquence précise afin d’assurer un résultat propre, sécuritaire et performant.

Analyse des besoins et choix des zones

Avant les travaux, il fallait déterminer les quatre zones à desservir. Cette étape tient compte de plusieurs éléments :

• la superficie de chaque pièce;
• l’exposition au soleil;
• l’utilisation quotidienne des espaces;
• la distance entre les têtes intérieures et l’unité extérieure;
• les contraintes de passage des lignes;
• la hauteur des murs;
• le confort recherché par les occupants.

Cette analyse évite l’une des erreurs les plus fréquentes dans le multizone : installer des têtes simplement là où le passage semble facile, sans considérer la circulation réelle de l’air.

Planification de l’unité extérieure sur le toit

Le choix de la toiture a demandé une attention particulière. Il fallait sélectionner un emplacement qui respecte à la fois les besoins techniques de l’appareil et les réalités du bâtiment. Un toit plat comporte souvent plusieurs obstacles : cheminées, évents de plomberie, conduits, parapets, drains, antennes, équipements existants et zones de circulation.

L’unité devait être placée de façon à rester accessible, sans bloquer les éléments existants ni créer un risque pour la membrane. Cette étape est particulièrement importante dans les bâtiments urbains de Montréal, où l’espace technique est souvent limité.

Installation des supports et mise en place de l’unité

La structure surélevée a ensuite été installée avec soin. Le positionnement doit être précis, car une unité extérieure doit rester stable et de niveau. Une mauvaise inclinaison peut affecter le drainage interne, la stabilité mécanique et la longévité de certaines composantes.

Une fois le support installé, l’unité extérieure a été mise en place, fixée et vérifiée. Le but était d’obtenir une installation solide, capable de résister aux conditions extérieures sans transmettre inutilement des vibrations à la structure du bâtiment.

Raccordements frigorifiques et mise sous vide

Les raccordements frigorifiques sont une étape critique. Les lignes doivent être coupées, évasées, raccordées et testées avec rigueur. Dans un système utilisant le réfrigérant R32, la précision du travail est essentielle.

Après les raccordements, le système doit être mis sous vide afin de retirer l’humidité et l’air présents dans les conduites. Cette étape influence directement la fiabilité du système. Une mise sous vide négligée peut causer des problèmes de performance ou réduire la durée de vie du compresseur.

Tests de fonctionnement des quatre zones

Une fois le système installé, les quatre têtes doivent être testées individuellement. Notre équipe vérifie :

• le démarrage de chaque zone;
• la communication avec l’unité extérieure;
• le mode climatisation;
• le mode chauffage;
• la ventilation;
• la réponse aux commandes;
• l’absence de bruit anormal;
• le drainage de la condensation;
• la stabilité du fonctionnement.

Ces tests sont indispensables sur une thermopompe Quad-Zone - 4-Zones - 4-Têtes, car une inversion ou une mauvaise identification des lignes peut créer des problèmes de contrôle entre les zones. La vérification finale permet de livrer un système fiable et cohérent.

Les avantages concrets pour le client

Après l’installation, le client bénéficie d’un système capable de gérer quatre espaces séparément, avec une seule unité extérieure sur toiture. Cette configuration apporte plusieurs avantages pratiques.

Plus de confort dans les pièces utilisées au quotidien

Chaque zone peut être ajustée selon les préférences des occupants. Cela évite les compromis fréquents lorsqu’un seul thermostat contrôle toute la maison. Une pièce peut être rafraîchie rapidement, tandis qu’une autre reste à une température plus modérée.

Moins d’encombrement extérieur

Comme l’unité extérieure est installée sur le toit, la cour, les murs extérieurs et les passages demeurent dégagés. Pour les propriétés de Montréal-Nord, où l’espace peut être limité, c’est un avantage important.

Une meilleure intégration dans le bâtiment

L’installation sur toiture permet de rendre l’équipement moins visible depuis la rue ou la cour. C’est souvent une solution appréciée lorsque l’esthétique extérieure compte ou lorsque les options au sol sont limitées.

Une solution adaptée à l’usage réel de la maison

Le multizone permet de climatiser ou chauffer les pièces selon les besoins, plutôt que d’imposer une température uniforme partout. Cette approche est particulièrement utile dans les familles, les logements à plusieurs étages ou les maisons avec pièces polyvalentes.

Les erreurs à éviter pour une installation Quad-Zone sur toiture

Une installation sur toit plat demande une expertise précise. Voici les erreurs que nous recommandons d’éviter :

• poser l’unité directement sur la membrane de toiture;
• négliger la répartition du poids;
• installer l’appareil trop près d’un obstacle;
• oublier l’accès futur pour l’entretien;
• mal isoler les conduites frigorifiques;
• créer une tension sur les lignes;
• sous-estimer l’impact du vent sur le toit;
• ignorer le drainage naturel de la toiture;
• choisir une capacité sans analyse des zones;
• confier le projet à une équipe peu habituée aux systèmes multizones.

Ces erreurs peuvent causer des vibrations, des problèmes de performance, des risques pour la toiture ou des interventions coûteuses. Une installation CVAC professionnelle permet d’éviter ces complications dès le départ.

AirGreen : une expertise locale pour les projets multizones à Montréal

AirGreen intervient régulièrement dans des projets résidentiels et commerciaux à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Les installations multizones font partie de notre expertise, car elles exigent une combinaison de compétences : lecture du bâtiment, planification des lignes, connaissance des produits, exécution frigorifique, coordination électrique et souci du détail.

Dans ce projet à Montréal-Nord, la réussite reposait sur notre capacité à adapter la thermopompe GREE FREE MATCH R32 à un toit plat existant, tout en assurant un fonctionnement fiable pour quatre zones. Le résultat est une installation propre, stable et conçue pour durer.

Conseils pour les propriétaires qui envisagent une thermopompe multizone

Avant d’installer une thermopompe Quad-Zone, il est utile de préparer certaines informations. Cela permet à l’équipe technique de proposer une solution plus précise.

Nous recommandons de réfléchir aux points suivants :

• quelles pièces sont les plus inconfortables en été;
• quelles pièces nécessitent un meilleur chauffage en hiver;
• combien d’heures par jour chaque zone est utilisée;
• où l’unité extérieure pourrait être installée;
• si le toit, le sol ou le mur extérieur offre le meilleur emplacement;
• si l’esthétique extérieure est une priorité;
• si l’accès pour l’entretien est facile;
• si des rénovations intérieures sont prévues.

Ces éléments permettent de choisir une configuration qui répond aux besoins réels, plutôt qu’une solution trop générale.

Une installation qui démontre la valeur d’un travail bien planifié

Cette installation d’une GREE FREE MATCH R32 Quad-Zone à Montréal-Nord montre qu’un bon système dépend autant de la qualité de l’équipement que de la qualité de l’installation. La machine peut être performante, mais si elle est mal positionnée, mal raccordée ou mal soutenue, le résultat ne sera pas à la hauteur.

Sur ce projet, l’unité extérieure installée sur toiture, les supports surélevés, les conduites isolées, l’organisation électrique et le dégagement autour du condenseur démontrent une approche réfléchie. Chaque détail contribue à la stabilité, à l’efficacité et à la durabilité du système.

Pour les propriétaires de Montréal-Nord et de la grande région métropolitaine, ce type de projet représente une solution sérieuse lorsque plusieurs pièces doivent être contrôlées indépendamment sans multiplier les équipements extérieurs.

Conclusion : une solution Quad-Zone efficace, discrète et durable à Montréal-Nord

Cette installation d’une thermopompe GREE FREE MATCH R32 Quad-Zone avec 4 têtes à Montréal-Nord est un excellent exemple d’intégration CVAC dans un environnement urbain. L’unité extérieure sur toiture libère l’espace au sol, protège l’esthétique du bâtiment et permet d’alimenter quatre zones intérieures avec une seule machine.

Grâce à une planification rigoureuse, une structure de support adaptée, des conduites bien protégées et une mise en service complète, le client bénéficie maintenant d’un système moderne, flexible et conçu pour le climat de Montréal.
