Installation d’une thermopompe multizone double zone Hitachi airHome Multi à Longueuil sur support surélevé

Une installation compacte entre le revêtement extérieur, la maçonnerie et l’espace de circulation

Cette installation d’une thermopompe multizone Hitachi airHome Multi à Longueuil illustre un type de projet fréquent sur la Rive Sud : intégrer une unité extérieure de bonne capacité dans un espace limité, tout en conservant un accès sécuritaire autour du bâtiment et en protégeant l’équipement contre les conditions hivernales.

Le propriétaire désirait chauffer et climatiser deux secteurs distincts de la résidence sans installer deux appareils extérieurs. Nous avons donc retenu une configuration double zone, qui permet d’alimenter deux unités intérieures à partir d’une seule thermopompe extérieure.

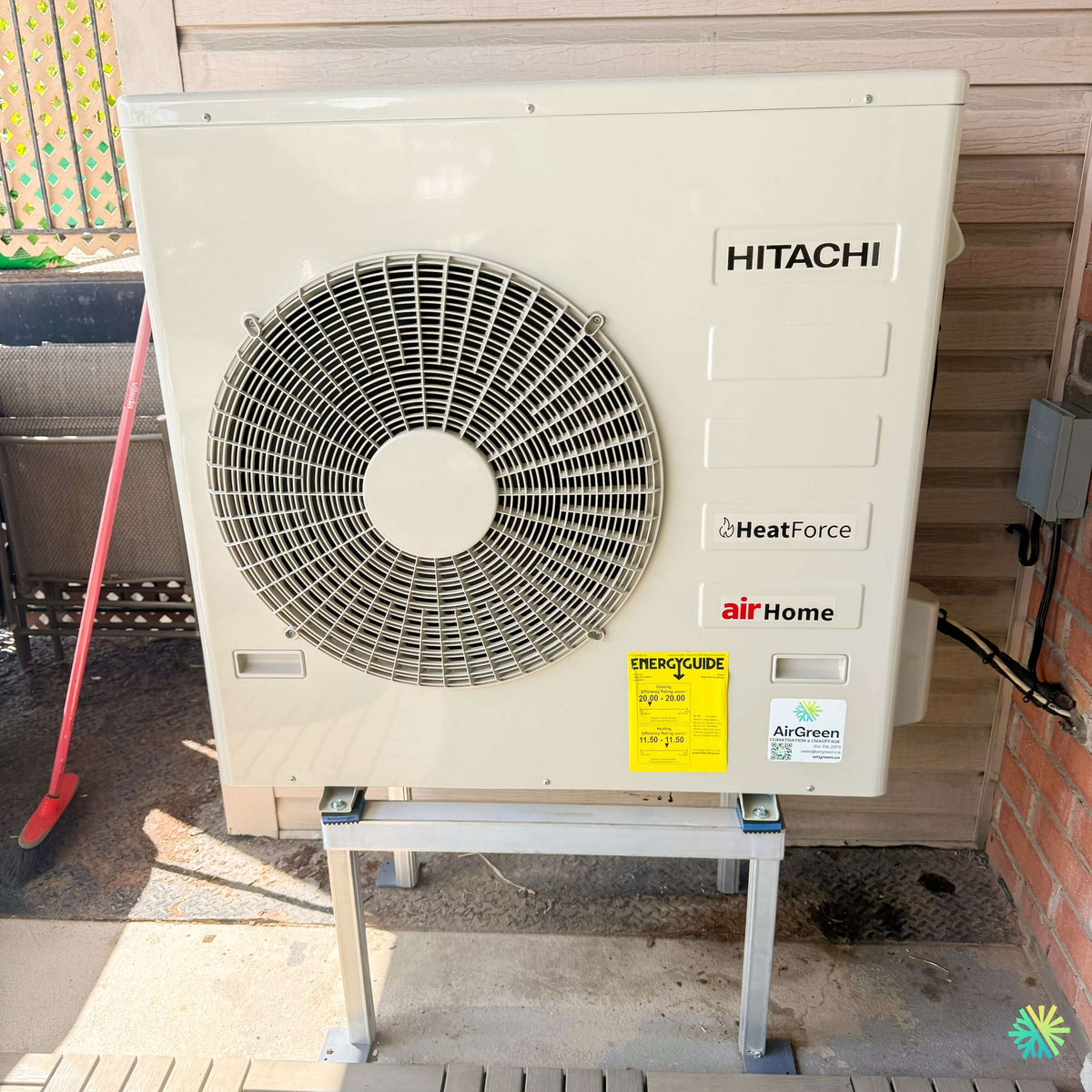

Sur la photo, l’appareil se trouve dans un passage couvert et relativement étroit, entre un mur recouvert de parement horizontal et une section de maçonnerie. Une plateforme de bois se situe au premier plan, tandis que du mobilier extérieur et un panneau décoratif se trouvent à proximité. L’espace disponible devait donc être utilisé avec précision.

Notre équipe AirGreen a installé l’unité sur un support de plancher métallique surélevé, solidement fixé à la surface de béton. Cette solution protège la thermopompe, facilite son entretien et évite de l’appuyer directement au sol, où l’humidité, la glace et les débris pourraient nuire à son fonctionnement au fil des saisons.

Pourquoi une thermopompe double zone convenait à cette propriété de Longueuil

Un système multizone répond particulièrement bien aux propriétés où deux espaces ont des besoins de confort différents. Il peut s’agir, par exemple :

• d’un rez-de-chaussée et d’un étage;
• d’une aire ouverte et d’une chambre;
• d’un logement principal et d’un bureau;
• de deux sections éloignées qui ne bénéficient pas de la même circulation d’air;
• d’un agrandissement difficile à desservir avec le système existant.

Chaque unité intérieure peut être réglée indépendamment avec son propre point de consigne, sa vitesse de ventilation et ses paramètres de fonctionnement. Une zone peut également être arrêtée pendant que l’autre continue de chauffer ou de climatiser.

La série Hitachi airHome Multi peut alimenter de deux à cinq unités intérieures, selon le modèle extérieur. Pour une configuration à deux connexions, la documentation du fabricant présente le modèle RAM-G18N2HAA, d’une capacité nominale de 18 000 BTU/h en climatisation et de 22 000 BTU/h en chauffage.

Ce principe permet de réduire l’encombrement extérieur par rapport à deux thermopompes individuelles. À Longueuil, où les maisons, plex et immeubles résidentiels possèdent parfois des cours étroites ou des passages latéraux limités, cet avantage est considérable.

Un emplacement choisi pour protéger l’unité sans l’enfermer

Le choix de l’emplacement extérieur influence directement le rendement, le bruit, la durée de vie et la facilité d’entretien d’une thermopompe.

Dans ce projet, l’unité est placée près du mur, mais elle demeure accessible par l’avant et par le côté droit. Son grand ventilateur frontal peut évacuer l’air sans être bloqué par une clôture pleine ou une structure permanente.

Le passage semble partiellement protégé par la construction, ce qui peut réduire l’exposition directe aux précipitations. Cette protection ne doit toutefois jamais créer un espace trop fermé. Une thermopompe doit pouvoir aspirer et rejeter un volume d’air important. Lorsque l’air chaud ou froid expulsé revient immédiatement vers le serpentin, l’appareil risque de recycler son propre air, ce qui diminue son efficacité.

Nous vérifions donc plusieurs éléments avant de fixer définitivement l’unité :

1. le dégagement devant le ventilateur;
2. la distance entre le serpentin et le mur;
3. la présence de clôtures, de marches ou de mobilier;
4. l’accès aux panneaux techniques;
5. le passage des conduites frigorifiques;
6. le drainage en mode chauffage;
7. la circulation des occupants autour de l’installation.

Cette préparation est aussi importante que le choix du modèle.

Un support métallique ancré au béton

L’un des détails les plus visibles de cette réalisation est le support surélevé en aluminium ou en acier galvanisé, installé sous l’unité Hitachi.

Les quatre pieds reposent sur des plaques d’appui fixées à la dalle de béton. La thermopompe est ensuite attachée à la traverse supérieure avec des boulons et des coussinets antivibrations.

Pourquoi ne pas simplement poser l’unité au sol?

Une installation directement sur une dalle basse peut sembler plus simple, mais elle comporte plusieurs désavantages dans le climat de Longueuil :

• accumulation de neige autour de la base;
• formation de glace pendant les cycles de dégivrage;
• contact prolongé avec l’eau;
• obstruction plus rapide par les feuilles et les saletés;
• difficulté à nettoyer sous l’appareil;
• risque accru de corrosion à long terme.

Le support surélevé maintient l’équipement à une hauteur plus pratique et laisse un espace libre sous le châssis. Il devient plus facile d’inspecter la base, de retirer les débris et de gérer l’eau produite pendant le dégivrage.

Le rôle des coussinets antivibrations

Les coussinets visibles sous les points de fixation servent à réduire la transmission mécanique entre l’unité et le support. Sans cette protection, certaines fréquences du compresseur pourraient se transmettre à la structure métallique, puis à la dalle ou au bâtiment.

La technologie Inverter fait varier la vitesse du compresseur. Comme le régime change selon la demande, les vibrations peuvent également varier. Une fixation stable, combinée à des appuis appropriés, aide à conserver un fonctionnement discret.

Une machine à haut rendement pour deux zones résidentielles

La série Hitachi airHome Multi utilise une technologie Inverter qui ajuste la puissance produite selon la demande réelle. Au lieu d’alterner constamment entre l’arrêt complet et la pleine puissance, le compresseur peut ralentir lorsque les températures intérieures approchent des consignes.

Pour la configuration double zone sans conduits indiquée dans la documentation, les performances comprennent notamment :

• 18 000 BTU/h de capacité nominale en climatisation;
• une modulation de climatisation de 7 000 à 20 500 BTU/h;
• 22 000 BTU/h de capacité nominale en chauffage;
• une modulation de chauffage de 9 000 à 24 000 BTU/h;
• un TRÉ2 de 12,5;
• un TRÉS2 pouvant atteindre 23,0;
• un CPSC2 de région 5 pouvant atteindre 7,85;
• un COP annoncé de 3,3 à 8 °C, selon la configuration sans conduits.

Ces données montrent pourquoi le jumelage exact des unités intérieures est important. Un système multizone ne doit pas être sélectionné uniquement en additionnant les capacités inscrites sur les appareils muraux. Il faut vérifier la combinaison certifiée, la charge du bâtiment et la capacité réellement disponible lorsque les deux zones demandent simultanément du chauffage ou de la climatisation.

Chauffage jusqu’à -20 °C : ce que cela signifie réellement

Le fabricant indique une plage de fonctionnement en chauffage allant jusqu’à -20 °C pour les unités extérieures de cette série. Pour la configuration double zone, la capacité maximale de chauffage annoncée est d’environ 14 300 BTU/h à -15 °C et de 9 700 BTU/h à -20 °C.

Ces chiffres sont particulièrement utiles pour expliquer une notion souvent mal comprise : une thermopompe peut continuer à fonctionner par grand froid, mais sa capacité disponible diminue lorsque la température extérieure baisse.

C’est pourquoi nous évaluons toujours :

• les pertes thermiques de la résidence;
• le système de chauffage d’appoint existant;
• la température souhaitée par les occupants;
• l’isolation et l’étanchéité du bâtiment;
• la répartition de la chaleur entre les pièces.

Pour plusieurs propriétés de Longueuil, une thermopompe multizone peut couvrir une part importante des besoins annuels. Un chauffage complémentaire demeure néanmoins pertinent lors des périodes les plus froides ou dans les pièces non desservies directement.

Deux températures indépendantes, mais un mode principal commun

Le terme « double zone » peut laisser croire que les deux unités intérieures fonctionnent comme deux systèmes complètement séparés. Elles sont indépendantes pour la température et la ventilation, mais elles partagent le même circuit frigorifique.

En pratique :

• une unité peut fonctionner pendant que l’autre est arrêtée;
• chaque pièce peut avoir une consigne différente;
• chaque unité peut utiliser une vitesse de ventilateur différente;
• les deux unités doivent toutefois demeurer dans un mode compatible.

En été, le système extérieur est en mode climatisation. Les unités intérieures peuvent alors fonctionner en climatisation, déshumidification ou ventilation selon les options prévues. En hiver, elles utilisent le chauffage ou la ventilation. Une zone ne peut pas demander du chauffage pendant que l’autre demande simultanément de la climatisation.

Nous expliquons toujours cette particularité lors de la mise en service. Elle permet au propriétaire de comprendre pourquoi une unité peut temporairement attendre lorsque les deux télécommandes demandent des modes opposés.

Une gamme d’unités intérieures adaptée aux différentes pièces

L’unité extérieure airHome Multi peut être jumelée à différents styles d’appareils intérieurs. La documentation Hitachi présente notamment :

• les unités murales airHome 400;
• les unités murales airHome 650;
• les consoles de plancher airHome Floor;
• les unités mini-cassette;
• les unités gainables dissimulées.

Les capacités offertes vont généralement de 7 000 à 24 000 BTU/h, selon le format.

Cette variété nous permet d’adapter le système à l’aménagement intérieur. Une unité murale convient souvent à une grande pièce ouverte, tandis qu’une console de plancher peut être mieux adaptée lorsqu’il manque de hauteur libre au-dessus des fenêtres. Une unité gainable peut desservir plusieurs petites pièces lorsque les plafonds et les espaces mécaniques le permettent.

Le choix doit rester cohérent avec la capacité de l’unité extérieure. Installer des appareils intérieurs surdimensionnés ne garantit pas un meilleur confort. Cela peut plutôt provoquer des cycles moins stables, une déshumidification insuffisante en été ou une distribution d’air inconfortable.

Des technologies d’entretien et de qualité de l’air

Selon les unités intérieures sélectionnées, Hitachi propose plusieurs fonctions liées à la propreté du serpentin et à la filtration.

FrostWash

La technologie FrostWash crée un cycle de gel et de fonte sur l’échangeur intérieur afin d’aider à détacher et à évacuer les contaminants accumulés. L’objectif est de maintenir un échange thermique plus propre et un débit d’air régulier.

Mold Guard

La fonction Mold Guard fait circuler de l’air pour sécher les composants internes après une période de climatisation ou de déshumidification. Le fabricant indique un cycle d’environ 60 minutes destiné à limiter les conditions favorables aux odeurs et aux moisissures.

Filtration selon le type d’unité

Certaines unités intègrent un filtre à charbon actif PM2.5, alors que les mini-cassettes utilisent le filtre ViroSense S. Ces filtres peuvent améliorer la gestion de certaines particules et odeurs, mais ils ne remplacent pas un entretien régulier.

Le propriétaire doit nettoyer les préfiltres selon la fréquence recommandée et surveiller les signes suivants :

• baisse du débit d’air;
• bruit inhabituel;
• odeur persistante;
• accumulation visible sur le ventilateur;
• eau qui s’écoule mal;
• augmentation du temps requis pour atteindre la température.

Un entretien CVAC périodique protège le rendement et permet de vérifier l’état des drains, des serpentins et des connexions électriques.

Réfrigérant R32 et sécurité de l’installation

La thermopompe airHome Multi utilise le réfrigérant R32. Les unités intérieures compatibles sont conçues avec un capteur de fuite qui peut déclencher un voyant et un avertisseur sonore selon le modèle et les accessoires.

La présence de cette technologie ne réduit pas l’importance d’un travail frigorifique précis. Nous effectuons une procédure complète qui comprend notamment :

1. la préparation et l’évasement des conduites;
2. le serrage selon les exigences applicables;
3. le test d’étanchéité;
4. la mise sous vide;
5. la vérification de la stabilité du vide;
6. l’ouverture des valves;
7. les essais dans les différents modes;
8. la vérification de chaque drain intérieur.

Une fuite lente peut réduire le rendement avant même de provoquer un arrêt du système. Les raccords doivent donc être accessibles et protégés contre les contraintes mécaniques.

Données électriques de la configuration double zone

Pour le modèle RAM-G18N2HAA, la documentation indique :

• tension nominale de 208-230 V;
• alimentation monophasée à 60 Hz;
• ampacité minimale de circuit de 16 A;
• protection maximale contre les surintensités de 25 A;
• niveau sonore extérieur maximal annoncé de 52 dB(A).

Sur la photo, un boîtier électrique extérieur est visible sur le mur de droite, près de l’unité. Cette proximité facilite la coupure locale de l’alimentation lors d’un entretien.

Le choix du disjoncteur et du câblage doit toujours suivre la plaque signalétique de l’appareil réellement installé et les exigences électriques applicables. Les valeurs générales d’une brochure ne remplacent pas la vérification sur place.

Une étiquette ÉnerGuide visible sur l’unité

L’unité photographiée porte une étiquette ÉnerGuide, ainsi que l’identification AirGreen. Cette étiquette permet de consulter des renseignements d’efficacité liés à la combinaison certifiée.

Dans un système multizone, il est important de conserver :

• la facture détaillée;
• les numéros de modèle des unités intérieures et extérieure;
• les numéros de série;
• la référence AHRI, lorsqu’elle est applicable;
• les documents de mise en service;
• les preuves d’enregistrement de garantie.

Ces renseignements peuvent être requis pour une garantie, une demande de subvention ou une future intervention technique.

Subventions : pourquoi le numéro de combinaison compte

La brochure indique que la gamme peut être admissible à plusieurs incitatifs provinciaux pour thermopompes. Cette mention ne signifie pas que toutes les combinaisons et toutes les propriétés recevront automatiquement une aide financière.

L’admissibilité peut dépendre :

• de la combinaison exacte certifiée;
• du rendement à basse température;
• de la capacité nominale;
• du programme en vigueur à la date de l’installation;
• du type de bâtiment;
• de l’utilisation résidentielle ou locative;
• des documents fournis par l’entrepreneur.

Chez AirGreen, nous évitons de confirmer un montant uniquement à partir du nom de la série. Nous vérifions les numéros de modèle et les exigences du programme applicable avant de présenter une estimation d’aide financière.

Ce que cette installation à Longueuil révèle sur la qualité d’un projet CVAC

À première vue, la photo montre simplement une thermopompe extérieure sur un support. En réalité, plusieurs décisions techniques sont réunies dans cet espace compact :

• sélection d’un système capable de desservir deux zones;
• choix d’un emplacement protégé mais suffisamment ventilé;
• support stable ancré à la dalle;
• dégagement sous l’appareil;
• coussinets pour limiter les vibrations;
• accès au sectionneur électrique;
• maintien d’un passage fonctionnel autour de la résidence;
• position permettant un futur entretien.

Ces détails distinguent une installation CVAC durable d’une installation réalisée uniquement pour mettre la machine en marche le jour des travaux.

Les erreurs à éviter dans un passage extérieur étroit

Bloquer le ventilateur avec des objets

Le devant de l’unité doit demeurer libre. Il faut éviter d’y placer des boîtes, des bacs de rangement, du mobilier ou des matériaux saisonniers.

Accumuler des débris sous le support

L’espace sous la thermopompe facilite le nettoyage, mais il doit être utilisé. Les feuilles, la poussière et les toiles peuvent retenir l’humidité et obstruer le drainage.

Fermer le passage avec un panneau décoratif

Un écran peut améliorer l’apparence de l’installation, mais il ne doit pas restreindre l’entrée ou la sortie d’air. Toute enceinte ajoutée après les travaux doit respecter les dégagements du fabricant.

Négliger l’eau de dégivrage

En hiver, l’eau produite pendant le dégivrage peut geler sous ou devant l’appareil. Le drainage doit être surveillé pour éviter la formation d’une masse de glace qui atteindrait la base de l’unité.

Ignorer l’accès de service

Les panneaux latéraux et électriques doivent rester accessibles. Un appareil entouré de mobilier ou coincé contre une structure coûte plus cher à entretenir et peut exiger le déplacement d’objets lourds avant chaque intervention.

L’approche AirGreen à Longueuil et dans le Grand Montréal

Nous réalisons des installations de thermopompes multizones, de climatiseurs muraux et de systèmes centraux partout à Longueuil, Montréal, Laval, sur la Rive Nord et la Rive Sud.

Notre travail ne se limite pas à installer l’équipement sélectionné. Nous évaluons également :

• la capacité nécessaire pour chaque zone;
• les caractéristiques thermiques du bâtiment;
• le parcours des conduites;
• les options de drainage;
• les contraintes électriques;
• le bruit à proximité des chambres et des voisins;
• les exigences d’entretien futur;
• la finition extérieure.

Dans cette résidence de Longueuil, la solution double zone a permis de desservir deux espaces avec une seule unité extérieure, tout en conservant une installation compacte et accessible. Le support surélevé protège l’appareil, les points d’appui limitent les vibrations et l’emplacement utilise efficacement une zone extérieure autrement difficile à aménager.

Le résultat répond à un objectif simple, mais exigeant : offrir un confort stable été comme hiver sans sacrifier la circulation, l’entretien ni la durabilité du système.
