Installation d’une thermopompe multizone triple zone HITACHI airHome Multi dans Rosemont–La Petite-Patrie à Montréal

Une installation en hauteur conçue pour un mur de brique et trois zones de confort

Dans Rosemont–La Petite-Patrie, nous avons installé une thermopompe multizone triple zone HITACHI airHome Multi sur la façade arrière en brique d’un bâtiment résidentiel. Le projet demandait une organisation particulièrement précise : une seule unité extérieure devait alimenter trois unités intérieures, alors que l’espace disponible au niveau du sol devait demeurer libre et que les conduites devaient rejoindre différents secteurs du bâtiment sans créer un assemblage désordonné sur la maçonnerie.

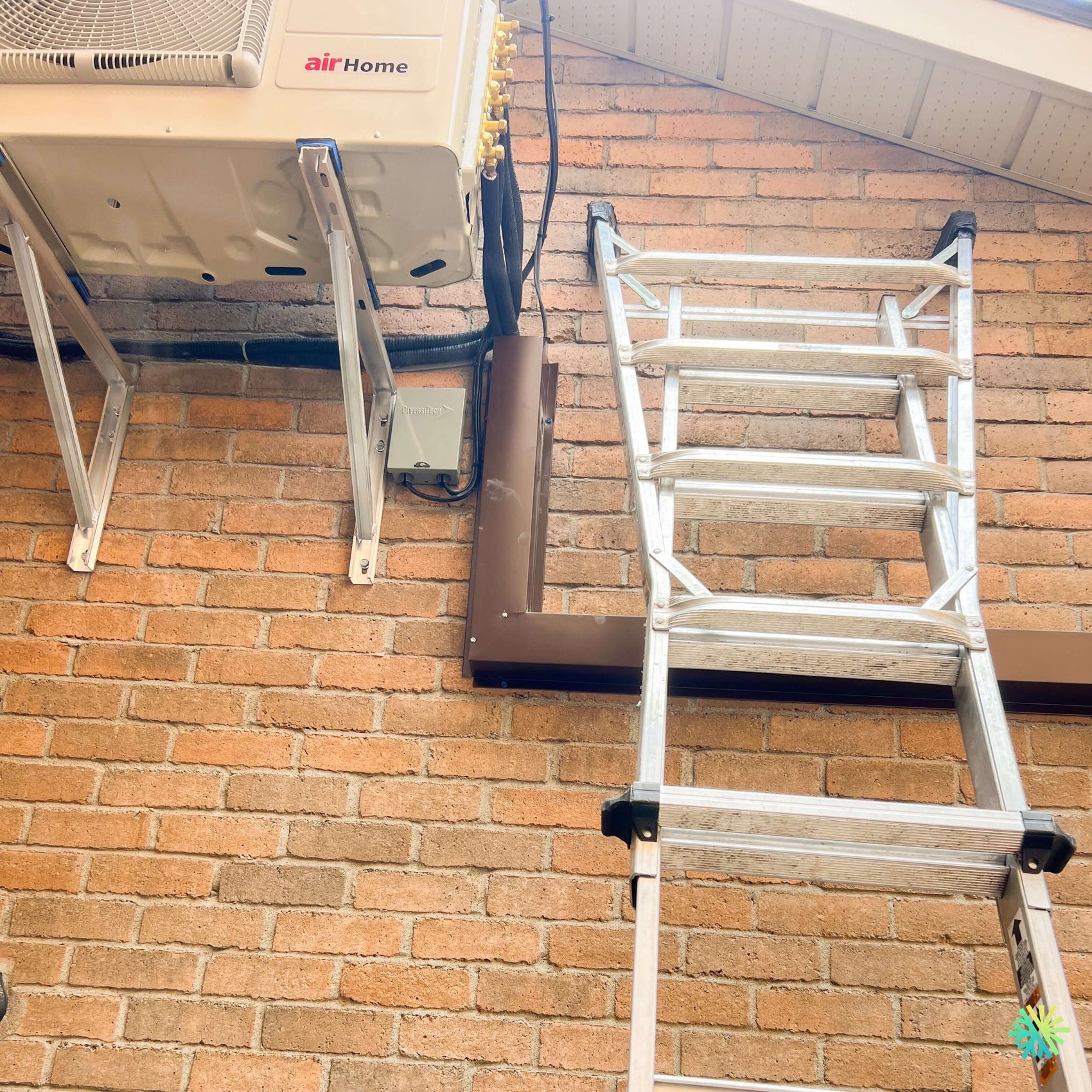

La photo prise pendant les travaux montre l’unité extérieure HITACHI déjà montée en hauteur sur deux supports muraux métalliques. Sur son côté droit, plusieurs raccords frigorifiques sont visibles, ce qui correspond à la logique d’un système multizone. Une boîte de sectionnement électrique est fixée à proximité, tandis qu’un cache-tuyaux brun descend verticalement avant de se prolonger horizontalement sur le mur de brique.

L’échelle télescopique installée devant le chantier rappelle une réalité importante de ce type d’installation CVAC à Montréal : lorsque l’équipement est placé en hauteur, toutes les étapes deviennent plus exigeantes. La fixation des supports, le levage de l’unité, la préparation des conduites, le serrage des raccords, la pose du sectionneur et l’ajustement des pièces de finition doivent être exécutés dans un ordre rigoureux.

Le résultat recherché ne consistait pas simplement à installer une thermopompe hors du chemin. Nous devions créer une configuration stable, accessible et cohérente avec l’architecture du bâtiment, tout en assurant le bon fonctionnement des trois zones.

Pourquoi choisir une thermopompe triple zone dans un bâtiment de Rosemont

Les bâtiments de Rosemont–La Petite-Patrie présentent souvent des configurations intérieures où une seule unité murale ne peut pas distribuer l’air uniformément. Les logements peuvent être longs, divisés en plusieurs pièces, répartis sur deux niveaux ou comporter un agrandissement arrière plus récent.

Dans une telle propriété, une thermopompe triple zone peut desservir séparément trois secteurs, par exemple :

• une aire de vie principale;
• une chambre ou un bureau;
• un étage supérieur ou un agrandissement;
• trois chambres situées dans des directions différentes;
• un salon, une cuisine et une pièce fermée;
• deux zones résidentielles et un espace de travail.

Chaque unité intérieure possède son propre point de consigne et sa propre vitesse de ventilation. Une zone peut être arrêtée pendant que les deux autres continuent de fonctionner. Cette indépendance permet de ne pas traiter inutilement une pièce inoccupée et de mieux corriger les écarts de température entre les secteurs.

La brochure HITACHI précise toutefois que les unités intérieures partagent le mode général du système. Pendant l’été, les zones peuvent fonctionner en climatisation, en déshumidification ou en ventilation. Pendant l’hiver, elles peuvent fonctionner en chauffage ou en ventilation. Une unité intérieure ne peut donc pas climatiser activement pendant qu’une autre demande du chauffage sur le même groupe extérieur.

Nous expliquons toujours ce fonctionnement avant la mise en service. Une bonne compréhension des commandes évite les conflits de mode et permet aux occupants d’utiliser leur thermopompe multizone HITACHI de manière plus efficace.

Le choix de monter l’unité extérieure en hauteur

Sur ce projet, l’unité extérieure a été fixée directement sur la maçonnerie à l’aide de supports métalliques. Cette solution permettait de préserver l’espace au sol et de protéger l’équipement contre plusieurs contraintes courantes en milieu urbain.

Une installation sur support mural aide notamment à éloigner l’appareil :

• des accumulations de neige;
• des feuilles et des débris;
• de l’eau stagnante;
• des zones de circulation;
• des objets entreposés près du bâtiment;
• des chocs accidentels.

Le bas de l’unité demeure ainsi libre, ce qui favorise l’écoulement de l’eau produite pendant les cycles de dégivrage. En mode chauffage, du givre peut se former sur l’échangeur extérieur. La thermopompe inverse alors temporairement son fonctionnement afin de faire fondre cette accumulation. L’eau doit pouvoir tomber et s’éloigner de l’appareil sans être immédiatement emprisonnée sous sa base.

À Montréal, cette question devient importante lorsque les températures alternent autour du point de congélation. Une thermopompe installée trop près du sol peut se retrouver entourée de glace après plusieurs cycles de gel et de dégel.

Des ancrages adaptés à la maçonnerie

La présence d’un mur de brique exige une méthode de fixation appropriée. L’unité extérieure d’un système triple zone représente une charge importante, à laquelle s’ajoutent les vibrations du compresseur, les mouvements du ventilateur et les forces causées par le vent.

Nous ne nous contentons pas de fixer les supports dans une surface au hasard. Nous évaluons la maçonnerie, la structure derrière le parement, la position des joints et l’état général du mur. Les supports doivent être installés de niveau et répartir correctement le poids.

Sur la photo, l’unité repose sur deux bras métalliques renforcés. Des éléments antivibrations sont visibles entre l’appareil et les rails de soutien. Ils servent à réduire la transmission directe des vibrations vers la structure.

Ces composantes sont particulièrement utiles lorsque l’équipement se trouve près d’une chambre ou d’un espace occupé. Leur présence ne corrige toutefois pas une mauvaise fixation. Les supports, les ancrages, le niveau de l’appareil et la rigidité du mur doivent travailler ensemble.

Une installation sous la bordure du toit

L’unité extérieure est placée sous le débord de toiture, mais sans être enfermée. Cette position offre une certaine protection contre les précipitations directes tout en conservant l’espace nécessaire à la circulation de l’air.

Nous devons cependant vérifier plusieurs dégagements :

• la distance entre le dessus de l’unité et le soffite;
• l’espace devant le ventilateur;
• la distance avec les murs latéraux;
• l’accès aux panneaux de service;
• la possibilité de retirer ou de remplacer une composante;
• le passage sécuritaire de l’échelle pendant un entretien.

Une thermopompe ne doit jamais être installée comme une simple boîte que l’on cherche à cacher. Le ventilateur doit expulser l’air librement et l’échangeur doit pouvoir aspirer suffisamment d’air ambiant.

Un manque de dégagement peut provoquer une recirculation. L’air rejeté par l’appareil revient alors vers l’échangeur au lieu de se disperser. Ce phénomène peut réduire le rendement et augmenter les contraintes sur le système.

Une hauteur qui complique le chantier, mais facilite l’utilisation du terrain

L’échelle visible sur la photo témoigne des précautions requises pour une installation en hauteur. Nos techniciens doivent pouvoir atteindre :

• les raccords frigorifiques;
• le compartiment électrique;
• les supports;
• les vis de fixation;
• le sectionneur;
• les pièces de cache-tuyaux.

Le levage de l’unité extérieure constitue également une étape importante. Un appareil multizone ne doit pas être soulevé ou manipulé par ses conduites, sa grille ou ses panneaux minces. Il doit être positionné sur les supports sans déformer son cabinet.

Une fois l’installation terminée, cette hauteur libère la zone inférieure du mur. Elle peut permettre de conserver un passage, un espace de rangement ou une cour plus fonctionnelle. Dans les quartiers centraux de Montréal, où les arrière-cours et les passages sont parfois très étroits, cet avantage peut être déterminant.

Trois circuits frigorifiques organisés sur une même façade

Un système triple zone comporte trois parcours frigorifiques distincts entre l’unité extérieure et les unités intérieures. Chaque parcours comprend normalement une conduite de liquide, une conduite de gaz, un câble et un drain de condensat associé à l’unité intérieure.

Les raccords visibles sur le côté de l’unité extérieure montrent la complexité supplémentaire d’un système multizone. Une erreur d’identification peut entraîner une mauvaise correspondance entre une unité intérieure, son câble de communication et son circuit frigorifique.

Nous identifions donc soigneusement chaque zone avant la mise en service. Les conduites doivent être regroupées méthodiquement et dirigées dans un parcours qui limite :

• les croisements inutiles;
• les courbes trop serrées;
• les contraintes sur le cuivre;
• les sections d’isolant exposées;
• les points où l’eau pourrait s’infiltrer;
• les difficultés d’accès futures.

Le cache-tuyaux brun intégré au mur de brique

Le choix d’un cache-tuyaux brun permet de réduire le contraste avec la brique et les tons du bâtiment. Sur la photo, la section verticale descend directement sous les raccordements, puis rejoint une longue section horizontale.

Cette forme en « L » sert à regrouper les conduites avant leur séparation vers les différentes zones. Le cache-tuyaux protège aussi l’isolation contre les rayons ultraviolets, la pluie, les oiseaux et les dommages accidentels.

Une installation triple zone demande un cache de dimensions suffisantes. Trois ensembles de conduites occupent beaucoup plus d’espace qu’un système simple zone. Il faut donc éviter de comprimer les isolants ou de forcer les tuyaux dans un conduit trop étroit.

Une isolation écrasée perd une partie de son efficacité et peut favoriser la condensation. Les pièces de finition doivent donc être choisies en fonction du volume réel des conduites, et non uniquement selon leur apparence.

Le rôle du sectionneur extérieur

La boîte grise visible près de l’unité extérieure correspond à un dispositif de sectionnement électrique. Elle permet de couper l’alimentation de l’équipement localement lors d’une intervention.

Son positionnement doit respecter plusieurs principes :

• rester accessible;
• être installé à proximité de l’unité;
• ne pas être caché derrière le cache-tuyaux;
• être protégé contre les infiltrations;
• éviter les zones où l’eau s’accumule;
• permettre un travail sécuritaire lors de l’entretien.

Le câblage doit aussi être fixé proprement et protégé contre les mouvements. Une boucle ou une section de câble ne doit pas pendre librement au point de frotter sur la maçonnerie ou de subir une traction au niveau des raccords.

Une plateforme triple zone adaptée à trois unités intérieures

La gamme HITACHI airHome Multi comprend des unités extérieures pouvant alimenter de deux à cinq zones, avec des capacités nominales de climatisation allant de 18 000 à 42 000 BTU/h. Elle utilise la technologie Inverter et le réfrigérant R32.

Pour une configuration triple zone, la brochure présente le modèle extérieur RAM-G24N3HAA, doté de trois connexions intérieures. La photo ne montre pas l’étiquette signalétique de l’appareil installé; le modèle exact doit donc toujours être confirmé sur place. La RAM-G24N3HAA représente néanmoins la plateforme triple zone décrite dans la documentation fournie.

Selon cette fiche, elle possède :

• une capacité nominale de climatisation de 24 000 BTU/h;
• une capacité nominale de chauffage de 24 000 BTU/h;
• une plage de modulation en climatisation pouvant atteindre 28 000 BTU/h avec des unités sans conduits;
• une plage de chauffage pouvant atteindre 26 200 BTU/h;
• trois raccordements pour unités intérieures.

Cette capacité n’est pas automatiquement divisée en trois portions identiques. La puissance est distribuée selon les besoins des zones et les conditions de fonctionnement.

Les performances, le dimensionnement et les détails qui déterminent le résultat

Une thermopompe multizone triple zone ne doit pas être dimensionnée en additionnant simplement les chiffres inscrits sur les trois unités intérieures. Les capacités intérieures admissibles peuvent dépasser la capacité nominale de l’unité extérieure dans certaines combinaisons approuvées.

Lorsque les trois zones demandent simultanément leur pleine puissance, l’unité extérieure répartit la capacité disponible. Il est donc essentiel de savoir quelle zone possède la charge la plus élevée et quelles pièces sont susceptibles de fonctionner en même temps.

Chez AirGreen, nous analysons notamment :

• la superficie de chaque pièce;
• le volume d’air;
• l’exposition au soleil;
• l’isolation;
• le type de fenêtres;
• l’étage;
• la disposition des portes;
• la proximité de la cuisine;
• l’utilisation quotidienne de chaque zone;
• la capacité de chauffage disponible à basse température.

Rendement énergétique de la configuration triple zone

Pour le modèle RAM-G24N3HAA avec des unités sans conduits, la documentation HITACHI indique notamment :

• un TRÉ2 de 12,5;
• un TRÉS2 de 22,0;
• un CPSC2 de 9,5 en région 4;
• un CPSC2 de 7,8 en région 5;
• un COP de 3,5 à 8 °C.

La série peut fonctionner en chauffage jusqu’à une température extérieure de -20 °C. Pour cette plateforme triple zone, la capacité maximale de chauffage indiquée est de 18 500 BTU/h à -15 °C et de 13 000 BTU/h à -20 °C.

Ces données sont particulièrement importantes pour un propriétaire de Rosemont–La Petite-Patrie qui souhaite utiliser sa thermopompe en hiver. Une capacité nominale de 24 000 BTU/h ne signifie pas que l’appareil fournit cette même puissance lorsque la température atteint -20 °C.

Le chauffage existant peut donc conserver un rôle d’appoint pendant les périodes les plus froides, selon les pertes thermiques du bâtiment et le dimensionnement des zones.

Technologie Inverter et confort plus stable

La technologie Inverter permet au compresseur de moduler sa vitesse. Au lieu de fonctionner uniquement à pleine capacité puis de s’arrêter, la thermopompe ajuste sa production selon la demande.

Cette modulation peut contribuer à :

• réduire les fluctuations de température;
• limiter les démarrages répétés;
• maintenir une meilleure déshumidification;
• diminuer le bruit pendant les périodes de faible demande;
• mieux répartir la capacité entre les trois zones.

Le comportement réel dépend toujours de la combinaison d’unités, de la température extérieure et du nombre de zones actives.

Unités intérieures compatibles avec le système

La gamme airHome Multi permet de combiner plusieurs types d’unités intérieures :

• airHome 400 murale;
• airHome 650 murale;
• airHome Floor de type console;
• airHome Mini Cassette;
• airHome Gainable.

Les capacités disponibles vont généralement de 7 000 à 24 000 BTU/h selon le format.

Cette variété est utile dans un bâtiment montréalais où les trois zones ne présentent pas nécessairement la même architecture. Une unité murale peut être installée dans une chambre, une cassette dans une aire ouverte et une unité gainable dans un secteur rénové disposant d’un plafond technique.

La combinaison finale doit toutefois être compatible avec l’unité extérieure et validée selon les données HITACHI.

Les longueurs de tuyauterie permises

Pour la plateforme triple zone RAM-G24N3HAA, la documentation présente les limites suivantes :

• longueur totale maximale : 200 pieds;
• longueur maximale entre l’unité extérieure et une unité intérieure : 82 pieds;
• longueur minimale : 16 pieds;
• hauteur totale maximale : 66 pieds;
• dénivelé maximal entre unités intérieures : 16 pieds.

Les trois raccordements extérieurs utilisent des conduites de liquide de 1/4 po et des conduites de gaz de 3/8 po.

Ces valeurs influencent directement le choix de l’emplacement extérieur. Une unité montée sur le mur arrière peut réduire le parcours vers plusieurs pièces, mais chaque trajet doit être mesuré avant l’installation.

Dans un bâtiment à plusieurs étages, le dénivelé devient aussi important que la distance horizontale.

Les opérations frigorifiques invisibles sur la photo

La photo montre une installation en cours. Avant la mise en service, plusieurs étapes doivent encore être complétées ou vérifiées.

Préparation des raccords

Les extrémités des conduites de cuivre doivent être coupées proprement, évasées correctement et exemptes de contamination.

Serrage contrôlé

Les écrous doivent être serrés selon les exigences applicables. Un serrage insuffisant peut provoquer une fuite; un serrage excessif peut endommager l’évasement.

Essai d’étanchéité

Le circuit doit être mis à l’épreuve afin de confirmer l’absence de fuite sur les trois zones.

Tirage au vide

Le vide retire l’air et l’humidité présents dans les conduites. Cette étape protège le compresseur et contribue à la fiabilité à long terme.

Association des circuits

Chaque paire de conduites doit correspondre au bon câblage et à la bonne unité intérieure.

Vérification des drains

Les trois unités intérieures produisent du condensat en mode climatisation. Chaque drain doit s’écouler sans refoulement.

Mise en marche complète

Nous testons les trois zones, les commandes, la communication et la réponse du système aux changements de température.

Données électriques de la plateforme triple zone

Le modèle RAM-G24N3HAA fonctionne sous une alimentation de 208-230 V, monophasée, 60 Hz. La brochure indique une ampacité minimale de circuit de 19 A et une protection maximale contre les surintensités de 35 A.

Ces données concernent le modèle décrit dans la documentation. L’étiquette signalétique de l’équipement réellement installé demeure toujours la référence finale.

Nous devons également vérifier :

• la capacité du panneau électrique;
• le calibre des conducteurs;
• le disjoncteur;
• le sectionneur;
• la mise à la terre;
• la protection du câblage extérieur;
• le parcours jusqu’à l’unité.

Qualité de l’air et nettoyage du serpentin

Selon les unités intérieures choisies, la gamme airHome Multi peut offrir un filtre à charbon actif PM2.5, un filtre ViroSense S, la fonction FrostWash et le mode Mold Guard.

La technologie FrostWash utilise un processus de gel et de fonte pour aider à retirer les contaminants accumulés sur l’échangeur intérieur. La fonction Mold Guard fait circuler l’air pendant environ 60 minutes après la climatisation ou la déshumidification afin de sécher les composantes internes.

Ces fonctions ne remplacent pas un entretien CVAC. Les filtres doivent être nettoyés régulièrement, et la turbine, le bac de condensat ainsi que le drain doivent être inspectés au besoin.

Capteur de fuite de réfrigérant R32

Les unités intérieures compatibles comportent un capteur destiné à signaler une éventuelle fuite de R32. Selon la configuration, l’alarme peut être transmise par un voyant, un avertisseur sonore, un récepteur optionnel ou un contrôleur mural compatible.

Cette fonction de surveillance s’ajoute aux bonnes pratiques d’installation, mais ne les remplace pas. La meilleure prévention demeure la qualité des raccords, l’essai d’étanchéité et la mise en service professionnelle.

Contrôle à distance et gestion des trois zones

Une interface airCloud Go optionnelle peut permettre de contrôler les unités compatibles à distance. Les occupants peuvent programmer les périodes de fonctionnement, modifier les réglages et surveiller certaines informations depuis un appareil connecté.

Dans une installation triple zone, cette possibilité peut être utile lorsque les pièces ne sont pas toutes occupées aux mêmes heures. Une chambre, un bureau et un salon peuvent ainsi suivre des horaires distincts.

Il demeure toutefois préférable d’éviter les écarts extrêmes entre les zones. Une pièce complètement froide peut transférer sa chaleur vers les secteurs voisins et augmenter la demande générale du bâtiment.

Erreurs à éviter lors d’une installation multizone sur un mur de brique

Sous-estimer le poids de l’unité

Une plateforme triple zone nécessite des supports et des ancrages adaptés à son poids réel.

Fixer uniquement dans un parement fragile

La maçonnerie et la structure doivent être évaluées avant le perçage.

Installer l’appareil trop près du soffite

Un dégagement insuffisant peut nuire à l’admission d’air et à l’accès au service.

Utiliser un cache-tuyaux trop petit

Trois circuits frigorifiques exigent un espace suffisant pour conserver les isolants intacts.

Croiser les circuits et les communications

Chaque unité intérieure doit être associée à la bonne paire de conduites et au bon câble.

Oublier l’entretien futur

Une unité en hauteur doit rester accessible avec l’équipement approprié.

Ne pas prévoir l’eau de dégivrage

L’eau doit pouvoir tomber sans endommager un passage, un balcon ou une structure située plus bas.

Dimensionner les trois zones séparément sans analyser l’ensemble

L’unité extérieure distribue une capacité commune; les besoins simultanés doivent être pris en compte.

Une installation propre malgré la complexité du projet

Cette installation à Rosemont–La Petite-Patrie se distingue par la clarté de son organisation extérieure. L’unité HITACHI est élevée sur des supports robustes, les raccordements sont regroupés sur le côté, le sectionneur reste accessible et le cache-tuyaux suit une trajectoire structurée sur le mur.

Même pendant les travaux, la logique du projet est visible. Les éléments techniques ne sont pas dispersés sur la façade et le parcours des conduites est concentré dans une zone définie.

Cette organisation simplifie aussi les interventions futures. Le technicien peut identifier le point d’arrivée des circuits, accéder au sectionneur et retirer les panneaux de l’unité sans démonter une grande partie de la finition.

Trois zones de confort avec une seule unité extérieure HITACHI

La thermopompe multizone triple zone HITACHI airHome Multi permet de climatiser et de chauffer trois secteurs avec un seul groupe extérieur. Pour une propriété urbaine où l’espace disponible est limité, cette configuration réduit le nombre d’équipements visibles et libère le terrain.

La réussite du projet dépend néanmoins de bien plus que du choix de la marque. Elle repose sur :

• le dimensionnement des trois zones;
• la sélection d’une combinaison compatible;
• la solidité du montage mural;
• les dégagements autour de l’appareil;
• l’organisation des circuits frigorifiques;
• la protection des conduites;
• la conformité électrique;
• l’essai d’étanchéité;
• le tirage au vide;
• la vérification complète des commandes.

Chez AirGreen, nous appliquons cette méthode à nos projets de thermopompe multizone, de climatiseur mural, de système central et d’installation CVAC dans Rosemont–La Petite-Patrie, Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
