Installation d’une thermopompe multizone triple zone HITACHI airHome Multi HeatForce à Senneville

Une installation sur support au sol pensée pour le chauffage hivernal et l’accès au service

À Senneville, nous avons réalisé l’installation d’une thermopompe multizone triple zone HITACHI airHome Multi HeatForce afin d’alimenter trois espaces distincts à partir d’une seule unité extérieure. Le projet présentait une contrainte très concrète : l’appareil devait prendre place dans un secteur extérieur déjà aménagé, entre le revêtement de la maison, un mur de brique, une surface en béton et une terrasse composite.

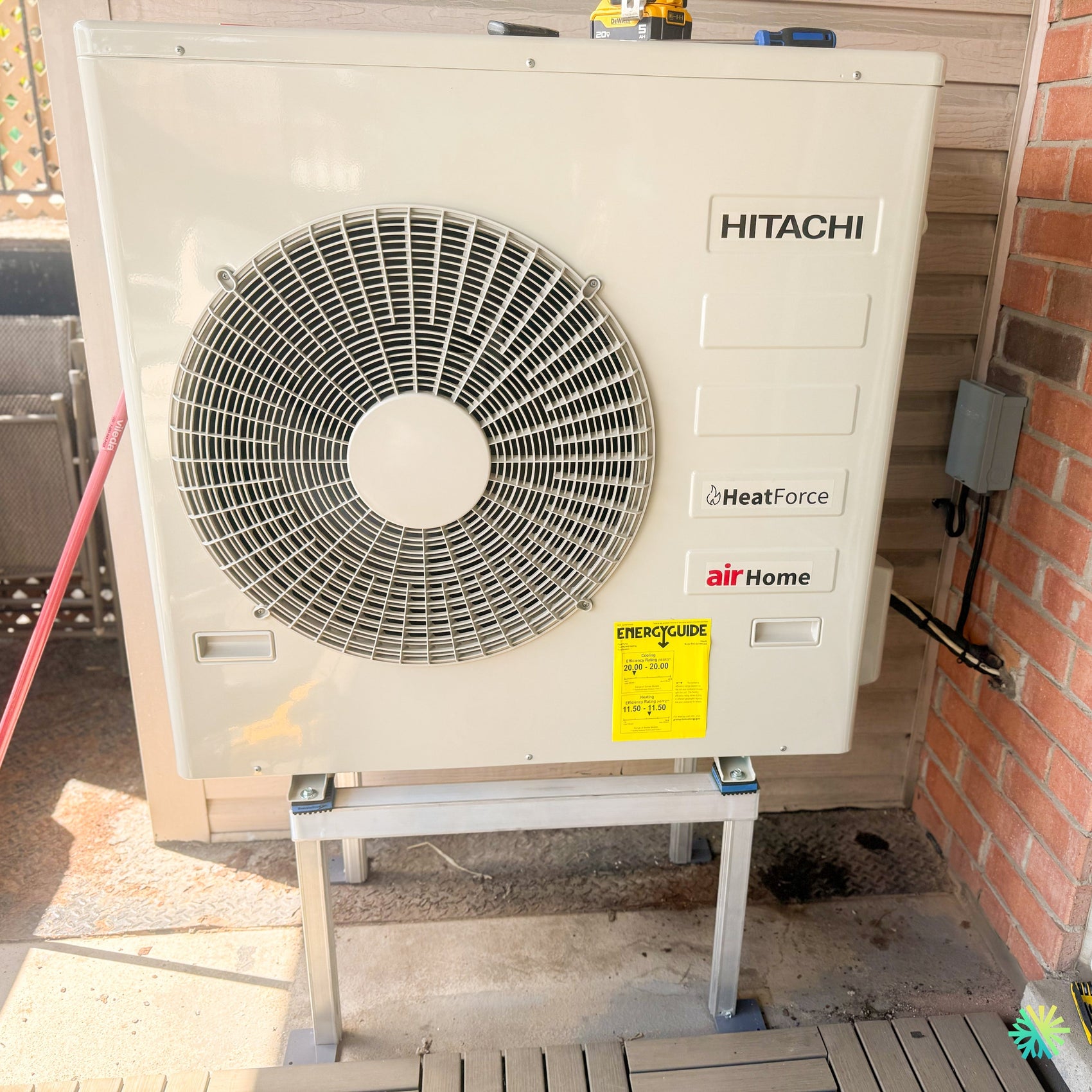

La photo prise pendant les travaux montre une unité extérieure imposante, installée sur une base métallique autoportante. Elle ne repose ni directement sur le sol ni sur la terrasse. Cette structure maintient la thermopompe à une hauteur utile pour l’hiver québécois, tout en laissant un accès dégagé sous l’appareil pour l’écoulement de l’eau de dégivrage et l’entretien.

Le cabinet porte clairement les inscriptions HITACHI, HeatForce et airHome. Une étiquette EnerGuide est visible à l’avant. Le sectionneur électrique est installé à droite, sur le mur de brique, à proximité immédiate de l’équipement. Les outils déposés temporairement sur le dessus indiquent que la photo a été prise avant la fin complète de la mise en service et du nettoyage du chantier.

Cette installation illustre bien notre approche chez AirGreen : nous ne cherchons pas seulement un emplacement où l’appareil peut entrer. Nous devons organiser l’ensemble pour que la thermopompe puisse respirer, drainer son eau, résister aux accumulations de neige et rester accessible pendant plusieurs années.

Pourquoi une configuration triple zone était pertinente à Senneville

Une thermopompe multizone triple zone permet de raccorder trois unités intérieures à un seul groupe extérieur. Les trois zones partagent la capacité générale de la machine, mais chaque unité intérieure possède son propre réglage de température, sa propre vitesse de ventilation et ses propres horaires d’utilisation.

Cette configuration convient bien à plusieurs types de propriétés que nous rencontrons à Senneville et dans l’ouest de l’île de Montréal :

• une grande aire ouverte accompagnée de deux chambres;
• une maison à plusieurs étages;
• un secteur principal et deux annexes;
• trois pièces séparées par de longs corridors;
• une résidence comportant des zones très différentes sur le plan de l’exposition solaire;
• une maison où le système de chauffage existant ne distribue pas la chaleur uniformément.

Dans une propriété étendue, une seule unité murale installée dans le salon ne peut pas toujours corriger les températures dans les chambres ou à l’étage. L’air ne traverse pas efficacement plusieurs portes fermées, et les besoins changent d’une pièce à l’autre.

Avec le système HITACHI airHome Multi, certaines unités intérieures peuvent demeurer éteintes tandis que les autres continuent de fonctionner. Chaque occupant peut ajuster son point de consigne et sa vitesse de ventilateur. Le mode général reste toutefois commun : en été, le système fonctionne en climatisation, en déshumidification ou en ventilation; en hiver, il fonctionne en chauffage ou en ventilation. Il ne peut pas chauffer activement une zone pendant qu’une autre est climatisée par le même groupe extérieur.

Cette caractéristique doit être clairement expliquée au propriétaire. Un système multizone offre une excellente indépendance entre les pièces, mais il ne s’agit pas d’un système à récupération de chaleur capable de produire simultanément du chaud et du froid.

Une base métallique plutôt qu’une installation directe sur la terrasse

L’unité extérieure est installée sur une structure en aluminium ou en métal galvanisé, ancrée au sol. Cette solution protège plusieurs éléments du bâtiment.

D’abord, elle évite de transférer directement le poids et les vibrations vers la terrasse composite. Les planches de terrasse ne constituent pas toujours une base appropriée pour un appareil multizone de cette dimension. Elles peuvent bouger avec les saisons, se dilater, se contracter ou compliquer l’entretien.

Ensuite, le support conserve un passage sous la thermopompe. En hiver, une thermopompe produit de l’eau lorsqu’elle effectue un cycle de dégivrage. Cette eau doit pouvoir tomber sous l’appareil et s’éloigner sans rencontrer immédiatement une plateforme fermée.

Le support aide également à maintenir l’équipement au-dessus :

• des feuilles;
• de la neige;
• de la glace;
• de l’eau accumulée;
• des petits débris transportés par le vent;
• des objets rangés sur la terrasse.

La hauteur choisie doit cependant rester raisonnable. Une unité trop basse est vulnérable aux accumulations hivernales; une unité trop haute peut devenir plus difficile à stabiliser et à entretenir.

Une installation à proximité d’un mur de brique

Le côté droit de l’appareil se trouve près d’un mur de brique où est installé le sectionneur électrique. Cette proximité exige une planification attentive.

Les panneaux de service, les raccords et le câblage doivent rester accessibles. Il ne suffit pas de laisser quelques centimètres autour du cabinet. Un technicien doit pouvoir retirer les panneaux, brancher ses instruments, vérifier les connexions et intervenir sans démonter la structure environnante.

Nous devons également éviter que le rejet d’air chaud ou froid frappe directement un obstacle trop proche. La photo montre que le ventilateur frontal demeure dégagé. L’air peut donc être expulsé vers l’avant sans être immédiatement renvoyé vers l’échangeur.

Dans un espace semi-fermé, la circulation d’air est essentielle. Une thermopompe qui recycle son propre air travaille dans de moins bonnes conditions et peut perdre en efficacité.

Le rôle du dégagement sous un balcon ou une structure supérieure

La partie supérieure de la photo laisse voir une structure couvrant partiellement la zone. Cette protection peut réduire l’exposition directe à la pluie ou à la neige, mais elle ne doit pas enfermer l’appareil.

Il faut vérifier :

• la distance au-dessus du cabinet;
• la possibilité d’évacuer l’air chaud;
• l’accès au panneau supérieur;
• l’absence d’obstacle devant le ventilateur;
• la ventilation latérale;
• l’accumulation possible de neige soufflée.

Une installation sous une structure extérieure peut être avantageuse lorsqu’elle protège l’unité sans bloquer l’air. Elle devient problématique si l’espace est trop fermé ou si des objets sont entreposés devant la thermopompe.

Nous recommandons donc au propriétaire de garder cette zone libre. Une table, une toile, une boîte de rangement ou un panneau temporaire placé devant l’unité pourrait modifier considérablement son fonctionnement.

Une plateforme HITACHI multizone adaptée à trois espaces

La gamme HITACHI airHome Multi comprend des systèmes multizones à technologie Inverter utilisant le réfrigérant R32. Selon le modèle extérieur, elle peut alimenter de deux à cinq unités intérieures et couvrir des capacités nominales de climatisation de 18 000 à 42 000 BTU/h.

Pour une configuration triple zone, la documentation présente le modèle extérieur RAM-G24N3HAA, prévu pour trois connexions intérieures. La photo ne permet pas de lire l’étiquette signalétique complète de l’appareil installé. La plateforme technique exacte doit donc toujours être confirmée à partir du numéro de modèle sur place.

La version triple zone présentée dans la brochure offre une capacité nominale de climatisation de 24 000 BTU/h et une capacité nominale de chauffage de 24 000 BTU/h. Sa plage de modulation peut atteindre environ 28 000 BTU/h en climatisation avec des unités sans conduits et 26 200 BTU/h en chauffage.

Ce que signifie réellement une capacité de 24 000 BTU/h avec trois zones

Une unité extérieure de 24 000 BTU/h peut être raccordée à trois unités intérieures dont les capacités nominales combinées dépassent parfois 24 000 BTU/h, lorsque cette combinaison est autorisée par le fabricant.

Cela ne signifie pas que chaque unité intérieure reçoit simultanément sa pleine capacité. Le compresseur répartit la puissance disponible selon la demande de chaque zone.

Par exemple, si une seule pièce demande un léger chauffage, le système peut fonctionner à faible régime. Si les trois pièces demandent beaucoup de chaleur au même moment, la capacité disponible est distribuée entre elles.

Le dimensionnement doit donc considérer :

• la charge de chaque pièce;
• la probabilité d’une demande simultanée;
• la zone la plus exigeante;
• le niveau d’isolation;
• la superficie vitrée;
• l’exposition au soleil;
• la hauteur des plafonds;
• les températures désirées;
• le chauffage d’appoint présent dans la maison.

Une combinaison mal planifiée peut créer une situation où les petites zones sont confortables, mais où la plus grande pièce manque de capacité lors des journées très froides.

Rendement énergétique de la configuration triple zone

Pour le modèle RAM-G24N3HAA en configuration sans conduits, la fiche technique indique notamment :

• un TRÉ2 de 12,5;
• un TRÉS2 de 22,0;
• un CPSC2 de 9,5 en région 4;
• un CPSC2 de 7,8 en région 5;
• un COP de 3,5 à 8 °C.

La série airHome Multi peut fonctionner en chauffage jusqu’à -20 °C. Pour cette plateforme triple zone, la capacité maximale de chauffage indiquée est de 18 500 BTU/h à -15 °C et de 13 000 BTU/h à -20 °C.

Ces chiffres montrent pourquoi nous examinons toujours les performances à basse température. La valeur nominale de 24 000 BTU/h n’est pas la capacité disponible pendant une nuit à -20 °C.

À Senneville, où certaines propriétés sont davantage exposées au vent et disposent de grandes surfaces vitrées, cette analyse devient particulièrement importante.

La mention HeatForce visible sur l’unité

L’inscription HeatForce sur le cabinet indique une orientation claire vers la performance en chauffage. Sur la photo, cette mention est placée entre les logos HITACHI et airHome.

Nous évitons cependant d’attribuer à cette inscription des valeurs techniques qui ne figurent pas dans la documentation fournie. La brochure transmise décrit la gamme airHome Multi, ses capacités, son fonctionnement jusqu’à -20 °C et ses caractéristiques générales, mais elle ne présente pas une section séparée donnant des données propres à l’appellation HeatForce.

Les valeurs exactes de l’unité installée doivent donc être confirmées sur sa plaque signalétique et dans sa fiche de combinaison officielle.

Technologie Inverter et modulation de la capacité

La technologie Inverter permet au compresseur de modifier sa vitesse selon la demande. Au lieu d’effectuer uniquement des démarrages et des arrêts à pleine capacité, la machine peut réduire sa production lorsque les zones approchent de leur température cible.

Cette modulation contribue à :

• stabiliser la température;
• réduire les fluctuations;
• limiter les cycles courts;
• mieux répartir la capacité entre les trois zones;
• améliorer le confort acoustique;
• maintenir une déshumidification plus régulière.

Dans une installation triple zone, cette capacité d’adaptation est essentielle. Les trois espaces ne demandent presque jamais exactement la même quantité de chauffage ou de climatisation.

Plusieurs types d’unités intérieures compatibles

La gamme airHome Multi permet de combiner plusieurs formats d’unités intérieures :

• airHome 400, murale;
• airHome 650, murale;
• airHome Floor, console de plancher;
• airHome Mini Cassette, cassette compacte;
• airHome Gainable, unité dissimulée.

Les capacités offertes varient généralement de 7 000 à 24 000 BTU/h selon la série et le format.

Cette flexibilité est utile dans une propriété de Senneville où les trois zones peuvent avoir une architecture très différente. Une chambre peut recevoir une petite unité murale, une aire ouverte une unité de plus grande capacité, et une pièce sans mur disponible une console de plancher ou une mini-cassette.

Le choix ne doit toutefois pas être basé uniquement sur l’esthétique. Il faut aussi considérer :

• la diffusion de l’air;
• le bruit;
• le drainage;
• le parcours des conduites;
• l’accès aux filtres;
• la compatibilité avec l’unité extérieure;
• le ratio de combinaison autorisé.

Des unités murales pouvant fonctionner à faible niveau sonore

La brochure indique que certaines unités airHome 650 peuvent descendre jusqu’à environ 27 dB(A), tandis que certaines unités airHome 400 descendent jusqu’à environ 29 dB(A), selon la capacité et la vitesse sélectionnées.

Ce faible niveau sonore est utile dans les chambres et les bureaux. Le confort acoustique dépend toutefois aussi de l’emplacement.

Une unité placée directement au-dessus d’un lit ou dirigée vers un poste de travail peut être davantage ressentie, même à faible vitesse. Nous analysons donc la position des meubles et la direction du jet d’air avant de fixer l’équipement.

L’étiquette EnerGuide visible sur le cabinet

L’étiquette jaune visible sur la façade confirme que l’appareil fait partie d’une catégorie évaluée sur le plan énergétique. Sur la photo, certaines valeurs peuvent être aperçues, mais elles ne sont pas suffisamment nettes pour associer de façon certaine toutes les données à un modèle précis.

Pour les programmes d’aide financière, la présence d’une étiquette sur l’équipement ne suffit pas à elle seule. L’admissibilité dépend généralement :

• du modèle exact de l’unité extérieure;
• des unités intérieures combinées;
• de la référence AHRI;
• des critères du programme en vigueur;
• de la date d’achat et d’installation;
• du type de bâtiment;
• des documents soumis.

La brochure indique que la gamme est admissible à la plupart des incitatifs provinciaux pour thermopompes, mais toute subvention doit être validée selon la combinaison exacte installée.

Les conduites frigorifiques d’un système triple zone

Une installation triple zone comporte trois circuits entre l’unité extérieure et les unités intérieures. Pour la plateforme RAM-G24N3HAA, la documentation indique trois raccordements de liquide de 1/4 po et trois raccordements de gaz de 3/8 po.

Les conduites doivent être préparées et identifiées soigneusement. Chaque circuit frigorifique doit correspondre au bon câble de communication et à la bonne unité intérieure.

Une erreur d’association peut provoquer :

• une mauvaise communication;
• des codes d’erreur;
• un fonctionnement incohérent;
• l’activation d’une zone différente de celle commandée;
• des difficultés lors de la mise en service.

Nous étiquetons donc les circuits avant de compléter les raccordements.

Les limites de longueur à respecter

Pour le modèle triple zone décrit dans la brochure, les limites comprennent :

• une longueur totale maximale de 200 pieds;
• une longueur maximale de 82 pieds par unité intérieure;
• une longueur minimale de 16 pieds;
• une hauteur totale maximale de 66 pieds;
• un dénivelé maximal de 16 pieds entre les unités intérieures.

Ces valeurs permettent une certaine flexibilité, mais elles doivent être calculées avant de commencer le chantier. Dans une grande propriété, les trois unités intérieures peuvent être éloignées les unes des autres, ce qui augmente rapidement la longueur totale.

Un emplacement extérieur qui semble idéal esthétiquement peut devenir inefficace s’il impose des parcours très longs ou difficiles à protéger.

Le sectionneur électrique placé à proximité

Le sectionneur gris visible sur le mur de brique permet de couper localement l’alimentation de l’unité extérieure lors d’un entretien ou d’une réparation.

Son emplacement doit rester :

• visible;
• accessible;
• proche de l’équipement;
• protégé contre les chocs;
• dégagé des conduites;
• installé de manière à limiter les infiltrations d’eau.

Le câblage noir visible sous le sectionneur est fixé le long du mur et rejoint l’unité. Une fois les travaux terminés, tous les câbles doivent être soutenus correctement et protégés contre le frottement.

Données électriques de la plateforme triple zone

Le modèle RAM-G24N3HAA fonctionne à 208-230 V, monophasé, 60 Hz. La documentation indique une ampacité minimale de circuit de 19 A et une protection maximale contre les surintensités de 35 A.

Ces données servent de référence uniquement pour le modèle indiqué. La plaque signalétique de la machine installée demeure la référence finale.

Nous vérifions toujours :

• le calibre des conducteurs;
• la capacité du panneau;
• le disjoncteur;
• le sectionneur;
• la mise à la terre;
• le serrage des connexions;
• la protection des câbles extérieurs.

Les étapes essentielles avant la mise en marche

La photo montre un chantier encore actif. Les outils sont sur le dessus de l’unité, et certaines finitions peuvent ne pas être complétées.

Avant la mise en service, plusieurs opérations doivent être réalisées.

Vérification mécanique

Nous confirmons le niveau de l’appareil, le serrage des supports et la stabilité de la base.

Essai d’étanchéité

Les raccordements frigorifiques des trois zones sont vérifiés pour confirmer l’absence de fuite.

Tirage au vide

L’air et l’humidité sont retirés des conduites. Cette étape est essentielle à la protection du compresseur et de l’huile frigorifique.

Vérification des correspondances

Chaque circuit doit être associé à la bonne unité intérieure et au bon câble de communication.

Vérification des drains

Les trois unités intérieures doivent évacuer leur condensat sans refoulement.

Test des modes

Nous testons la climatisation, le chauffage, les vitesses de ventilation et les commandes.

Nettoyage final

Les outils, les matériaux et les résidus sont retirés avant la remise du système au propriétaire.

Qualité de l’air et entretien des unités intérieures

Selon les unités intérieures sélectionnées, la gamme peut offrir :

• un filtre à charbon actif PM2.5;
• un filtre ViroSense S;
• la technologie FrostWash;
• la fonction Mold Guard;
• un capteur de fuite de réfrigérant.

FrostWash utilise un processus de gel et de fonte pour aider à nettoyer le serpentin intérieur. Mold Guard fait fonctionner le ventilateur pendant environ 60 minutes après la climatisation ou la déshumidification afin de sécher les composants internes.

Ces fonctions ne remplacent pas un entretien CVAC régulier. Les filtres doivent être nettoyés, et la turbine, le bac de condensat ainsi que le drain doivent être inspectés périodiquement.

Capteur de fuite R32

Les unités intérieures compatibles intègrent un capteur permettant d’émettre une alerte en cas de fuite de réfrigérant R32. Selon le modèle et les accessoires, l’alerte peut prendre la forme d’un voyant, d’un avertisseur sonore ou d’un signal transmis à un contrôleur compatible.

Cette fonction améliore la surveillance, mais elle ne remplace pas la qualité des raccords frigorifiques et les essais effectués au moment de l’installation.

Contrôle à distance avec airCloud Go

Une interface airCloud Go optionnelle peut permettre le contrôle à distance des unités compatibles. Les occupants peuvent ajuster les températures, programmer les horaires et surveiller certaines informations depuis un appareil connecté.

Dans une maison triple zone, cette fonction simplifie la gestion des pièces qui ne sont pas utilisées aux mêmes heures. Une chambre d’amis peut être maintenue à une température plus modérée, tandis que les zones principales demeurent pleinement confortables.

Les erreurs à éviter dans une installation comme celle-ci

Installer l’unité directement sur la terrasse

La terrasse peut transmettre les vibrations et compliquer le drainage. Une structure indépendante est souvent préférable.

Placer l’appareil trop près du sol

Une faible hauteur augmente le risque d’obstruction par la neige et la glace.

Bloquer l’avant de l’unité avec du mobilier

Le ventilateur doit conserver un dégagement suffisant en permanence.

Oublier l’accès au sectionneur

Le dispositif de coupure doit rester visible et accessible.

Sous-estimer l’eau de dégivrage

L’eau peut regeler sous l’appareil et autour des pieds si le drainage est mal planifié.

Choisir les capacités intérieures séparément

Les trois zones partagent la capacité de l’unité extérieure. La combinaison doit être analysée comme un système complet.

Laisser les conduites sans protection

L’isolation exposée aux UV et aux intempéries se détériore rapidement.

Entreposer des objets sur la thermopompe

Le dessus du cabinet n’est pas une tablette. Après l’installation, aucun outil, contenant ou objet ne doit y rester.

Une installation adaptée aux réalités de Senneville

Cette installation de thermopompe multizone triple zone HITACHI airHome Multi HeatForce à Senneville démontre l’importance de bien intégrer l’unité extérieure à l’environnement immédiat.

La structure au sol protège la terrasse et maintient l’appareil à une hauteur utile. Le ventilateur demeure dégagé. Le sectionneur est installé à proximité. L’espace sous la machine reste accessible pour l’eau de dégivrage et le nettoyage.

Cette configuration permet de desservir trois zones avec un seul groupe extérieur, tout en limitant l’encombrement autour de la propriété.

Chez AirGreen, nous appliquons la même attention aux projets de thermopompe multizone, de climatiseur mural, de système central et d’installation CVAC à Senneville, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

La qualité finale dépend autant du choix de l’équipement que de la base, du dégagement, du dimensionnement, du parcours frigorifique, de l’électricité et de la mise en service.
