Une installation au millimètre près sous un plafond incliné avec moulures décoratives
Cette installation de thermopompe murale ELIOS EMC à Howick présentait une contrainte immédiatement visible : l’unité intérieure devait être intégrée sous un plafond fortement incliné, à quelques centimètres de moulures décoratives imposantes. Dans ce type de pièce, une installation approximative aurait rapidement entraîné un conflit avec le plafond, une mauvaise circulation d’air ou un accès insuffisant pour l’entretien.
Notre équipe AirGreen a installé une unité intérieure portant la référence EWHMA12C2AS1, correspondant au système ELIOS EMC de 12 000 BTU. Cette capacité représente un choix polyvalent pour climatiser et chauffer une zone résidentielle de dimensions modérées, à condition que le dimensionnement ait été validé selon la configuration réelle du bâtiment.

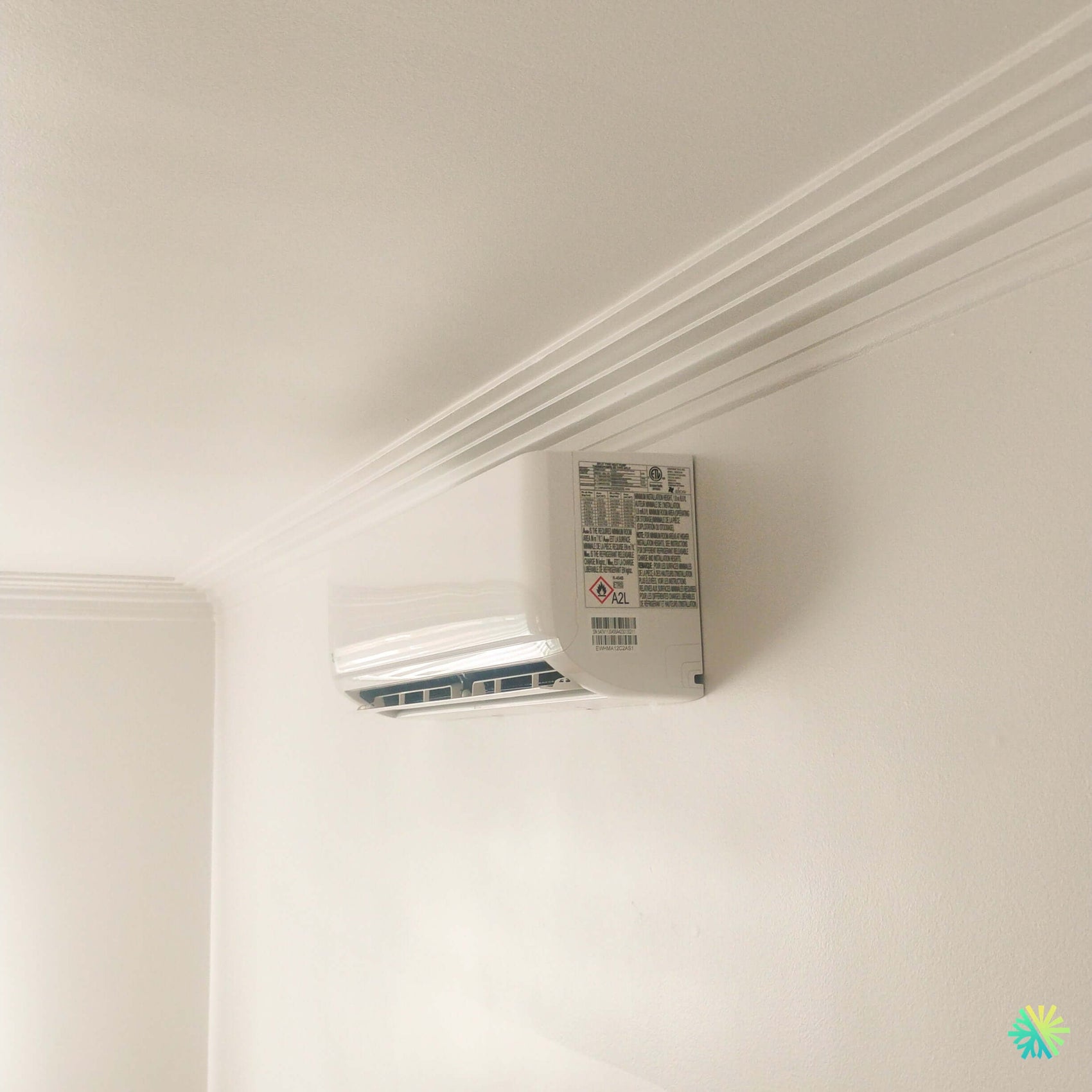

La photographie montre une installation compacte, alignée avec la pente et positionnée de façon à laisser fonctionner librement le volet inférieur. L’appareil n’est pas simplement fixé aussi haut que possible : son emplacement tient compte de la géométrie du plafond, de l’ouverture de la façade, de la circulation de l’air et des futures opérations d’entretien CVAC.
Une configuration architecturale qui laisse très peu de place à l’erreur
Le plafond de cette résidence de Howick descend selon un angle prononcé au-dessus de l’unité. Une moulure composée de plusieurs profils horizontaux suit également cette pente, réduisant encore l’espace vertical disponible.
Plusieurs mesures devaient être vérifiées avant de percer le mur :
- la hauteur exacte de l’unité intérieure;
- la distance entre le dessus de l’appareil et les moulures;
- l’espace nécessaire pour retirer et nettoyer les filtres;
- le dégagement requis pour lever la façade;
- l’ouverture complète du volet de soufflage;
- la position des conduits à l’arrière de l’appareil;
- le niveau de la plaque de montage malgré les lignes inclinées du plafond.
Cette dernière vérification est particulièrement importante. Dans une pièce comportant un plafond en pente, l’œil peut facilement être trompé par les lignes architecturales. Une unité réellement de niveau peut sembler inclinée lorsqu’elle est comparée à une moulure oblique. Pourtant, la plaque murale doit être installée correctement, notamment pour que les condensats soient dirigés vers le drain plutôt que de s’accumuler dans le bac intérieur.
Chez AirGreen, nous ne nous servons donc jamais de la pente du plafond comme référence. Nous utilisons des mesures et des instruments de niveau indépendants afin de maintenir une installation techniquement correcte.
Un appareil de 12 000 BTU identifié directement sur l’unité
La plaque signalétique visible sur le côté de l’appareil indique le modèle intérieur EWHMA12C2AS1. Selon le tableau technique de la série EMC, ce modèle est jumelé à l’unité extérieure ESHMA12C2AN1.
La version 12 000 BTU offre les caractéristiques suivantes :
- capacité nominale en climatisation de 12 000 BTU/h;
- modulation en climatisation de 3 600 à 13 500 BTU/h;
- capacité nominale en chauffage de 12 000 BTU/h;
- modulation en chauffage de 3 800 à 16 000 BTU/h;
- rendement TRÉS2 de 24;
- rendement TRÉ2 de 13,2;
- CPSC2 de 8,0 en région V;
- alimentation électrique de 208 à 230 V;
- fusible extérieur maximal de 15 A;
- fonctionnement en chauffage jusqu’à -30 °C;
- réfrigérant R454B;
- certification ENERGY STAR V6.1 climat froid.
Ces données placent la thermopompe ELIOS EMC parmi les appareils conçus pour offrir du chauffage utile pendant les hivers québécois, tout en maintenant une bonne efficacité en climatisation.
Pourquoi 12 000 BTU ne signifie pas automatiquement une superficie précise
Il est courant de chercher une règle simple associant une capacité de 12 000 BTU à une superficie donnée. Cette méthode peut toutefois conduire à un mauvais choix.
À Howick comme ailleurs en Montérégie, la charge thermique dépend notamment :
- du niveau d’isolation;
- de l’âge du bâtiment;
- de la superficie et du type de fenêtres;
- de l’orientation au soleil;
- de la hauteur moyenne du plafond;
- du nombre de murs extérieurs;
- de la communication avec les pièces adjacentes;
- des infiltrations d’air;
- de l’utilisation de la pièce;
- des équipements produisant de la chaleur.
Dans ce projet, le plafond incliné modifie le volume réel de la zone. Une pièce peut avoir une superficie de plancher modérée tout en contenant davantage ou moins d’air qu’une pièce conventionnelle, selon la hauteur de la pente.
Le bon dimensionnement ne consiste donc pas à sélectionner la capacité la plus élevée par prudence. Une thermopompe surdimensionnée peut refroidir trop rapidement, réduire la déshumidification et créer des variations inconfortables. Un appareil sous-dimensionné peut fonctionner continuellement sans atteindre la température désirée lors des journées extrêmes.
Une largeur compacte bien adaptée à cet emplacement
Le modèle intérieur de 12 000 BTU mesure approximativement :
- 31,57 pouces de largeur;
- 7,87 pouces de profondeur;
- 11,61 pouces de hauteur.
Ces dimensions sont identiques à celles de la version 9 000 BTU de la série. Elles ont permis d’intégrer l’unité dans une section de mur limitée par la pente sans installer un boîtier excessivement large.
À titre de comparaison, le modèle ELIOS EMC de 18 000 BTU mesure plus de 42 pouces de largeur. Une unité de cette dimension aurait occupé beaucoup plus d’espace et aurait pu entrer en conflit avec la géométrie de la pièce.
Cette installation illustre pourquoi les dimensions physiques de l’évaporateur doivent être vérifiées avant de recommander un modèle. Deux thermopompes de capacités différentes peuvent modifier complètement la faisabilité d’un emplacement.
Le dégagement supérieur : un détail déterminant
L’unité est positionnée près des moulures, mais sans être directement coincée contre celles-ci. Un espace fonctionnel doit être conservé afin que l’appareil puisse aspirer l’air par sa partie supérieure.
Lorsque ce dégagement est négligé, plusieurs problèmes peuvent apparaître :
- restriction du débit d’air;
- bruit d’aspiration plus perceptible;
- diminution de la capacité;
- difficulté à ouvrir le panneau;
- filtres difficiles à retirer;
- entretien plus long et plus coûteux;
- accumulation accélérée de poussière.
Dans une pièce standard, il est souvent possible d’abaisser légèrement l’appareil. Ici, l’installation devait aussi conserver une hauteur suffisante pour favoriser la diffusion. Notre travail consistait donc à utiliser intelligemment chaque centimètre disponible.
Une étiquette A2L visible sur le côté de l’unité
La photographie montre clairement le pictogramme A2L sur la plaque latérale. Cette identification est liée à l’utilisation du réfrigérant R454B, classé comme réfrigérant à faible inflammabilité.
Le R454B est utilisé dans cette série afin de répondre aux nouvelles orientations environnementales du secteur CVAC. Son installation exige des pratiques appropriées, notamment :
- l’utilisation d’outils compatibles;
- une manipulation professionnelle du circuit frigorifique;
- une épreuve d’étanchéité rigoureuse;
- une évacuation adéquate;
- le respect des procédures du fabricant;
- la vérification des mesures de sécurité associées au réfrigérant.
La série EMC comprend aussi un capteur de détection de fuite de réfrigérant. La documentation indique qu’en cas de détection, l’appareil peut arrêter son fonctionnement et activer le ventilateur selon sa séquence de sécurité.
Ce dispositif ne remplace pas une installation étanche. Il constitue une protection supplémentaire intégrée à l’équipement.
Un système conçu pour chauffer jusqu’à -30 °C
À Howick, les températures hivernales peuvent imposer une charge importante à un système de chauffage. La thermopompe ELIOS EMC est annoncée pour fonctionner en chauffage jusqu’à -30 °C.
La technologie Heat+ vise à augmenter la capacité disponible lorsque la température extérieure diminue. Le fabricant indique également que la série peut fournir 100 % de sa capacité nominale à -15 °C.
Cette performance est importante, mais elle doit être interprétée correctement. Une thermopompe fonctionnant jusqu’à -30 °C n’élimine pas automatiquement toute source de chauffage complémentaire. Les besoins réels dépendent de la perte de chaleur du bâtiment et de la capacité précise de la thermopompe à différentes températures.
Dans plusieurs résidences de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud, une thermopompe murale est utilisée avec des plinthes électriques. La thermopompe prend alors en charge une grande partie du chauffage, tandis que les plinthes demeurent disponibles dans certaines zones ou pendant les pointes de demande.
Le compresseur Inverter au service d’un confort plus stable
La thermopompe ELIOS EMC utilise la technologie Inverter Drive. Son compresseur peut moduler sa fréquence plutôt que de fonctionner uniquement à pleine capacité.
Cette modulation est particulièrement avantageuse dans une pièce comportant un plafond incliné, car la température peut varier entre la partie basse et la partie haute du volume. Un appareil modulant peut maintenir un débit d’air plus régulier et limiter les variations soudaines.
Les bénéfices comprennent :
- une température plus uniforme;
- moins de cycles marche-arrêt;
- une consommation mieux adaptée à la demande;
- une meilleure déshumidification lorsque l’appareil fonctionne à faible régime;
- un fonctionnement plus discret;
- une usure mécanique réduite par rapport aux démarrages répétés.
La fréquence du compresseur de la série EMC peut être contrôlée par incréments de 1 %, ce qui permet une modulation fine selon la demande de la pièce.
Une diffusion d’air dégagée malgré la proximité des moulures
Le volet inférieur est complètement dégagé et peut orienter le flux vers la partie utile de la pièce. L’appareil n’est ni enfermé dans un renfoncement ni bloqué par une retombée de plafond.
Cette disposition est essentielle pour exploiter la capacité de l’appareil.
Réglage recommandé en climatisation
En mode froid, l’air devrait généralement être dirigé vers l’avant ou légèrement vers le haut. Comme l’air refroidi descend naturellement, cette orientation permet de parcourir une plus grande distance avant de rejoindre la zone occupée.
Un volet réglé trop bas peut concentrer l’air froid dans une seule partie de la pièce et créer un courant inconfortable.
Réglage recommandé en chauffage
En mode chauffage, l’air peut être orienté davantage vers le plancher. La chaleur tendant à monter, cette orientation aide à réchauffer la zone occupée plutôt que d’accumuler l’air chaud près du plafond incliné.
Le ventilateur à vitesse variable de la série EMC permet aussi d’ajuster la circulation selon les préférences des occupants.
Un fonctionnement intérieur pouvant descendre à 20 dB(A)
Pour le modèle EWHMA12C2AS1, la documentation indique un niveau sonore intérieur pouvant descendre jusqu’à 20 dB(A) au réglage le plus silencieux. Les autres niveaux annoncés sont de 22,5 dB(A) en basse vitesse, 35,5 dB(A) en vitesse moyenne, 42 dB(A) en vitesse élevée et 44,7 dB(A) en mode turbo.
Cette faible pression sonore au minimum est pertinente lorsque l’unité dessert :
- une chambre;
- un bureau;
- une aire de lecture;
- une pièce utilisée le soir;
- une zone où les occupants sont sensibles au bruit.
Le mode « Ne pas déranger » permet également de désactiver les alertes sonores et l’affichage pendant la nuit.
Il faut cependant distinguer le bruit de l’appareil des bruits provoqués par une mauvaise installation. Des vibrations, une plaque mal fixée, des conduites en contact avec la structure ou un drain mal positionné peuvent générer des sons qui ne proviennent pas du fonctionnement normal de la thermopompe.
Les détails techniques qui transforment une pose difficile en installation durable
La plaque murale doit rester parfaitement stable
L’unité intérieure repose sur une plaque métallique fixée au mur. Cette plaque doit supporter l’appareil, maintenir son alignement et empêcher les mouvements lors du fonctionnement du ventilateur.
Sous un plafond incliné, l’installateur dispose parfois de peu d’espace pour travailler au-dessus de l’unité. Il doit néanmoins :
- repérer la structure du mur;
- choisir les fixations adaptées au matériau;
- mettre la plaque au niveau;
- vérifier la position de la sortie frigorifique;
- anticiper la pente du drain;
- confirmer que le boîtier peut s’enclencher complètement.
Une plaque légèrement déformée ou mal alignée peut empêcher l’unité de s’asseoir correctement contre le mur. Cela entraîne parfois un espace visible, des vibrations ou une difficulté à retirer l’appareil lors d’un entretien.
Le drainage doit être prévu avant la fixation
La thermopompe produit de l’eau en mode climatisation. Cette eau doit quitter le bac à condensat par un drain correctement incliné.
Les erreurs les plus fréquentes comprennent :
- un drain sans pente suffisante;
- un tuyau écrasé derrière l’unité;
- une remontée du conduit après la sortie;
- un raccord mal étanché;
- un drain exposé au gel;
- une sortie extérieure mal positionnée;
- un tuyau introduit trop profondément dans une conduite existante.
Une fuite intérieure située près de moulures décoratives pourrait endommager la peinture, le gypse ou le bois. C’est pourquoi le test de drainage fait partie intégrante de la mise en service.
Les conduites du modèle 12 000 BTU
Le système ELIOS EMC de 12 000 BTU utilise, selon la fiche technique :
- une conduite liquide de 1/4 po;
- une conduite gaz de 3/8 po;
- une longueur maximale de tuyauterie de 82 pieds;
- une différence de hauteur maximale de 49,2 pieds.
Ces valeurs représentent des limites techniques, et non des objectifs. Un parcours plus court et logique simplifie généralement l’installation, réduit les points de friction et facilite le service futur.
Les conduites doivent être isolées, protégées et installées sans pli excessif. Les raccords évasés doivent être préparés avec précision et serrés au couple approprié.
Une capacité de déshumidification de 1,4 litre par heure
Le modèle de 12 000 BTU affiche une capacité de suppression de l’humidité de 1,4 litre par heure dans les conditions de test du fabricant.
La déshumidification est particulièrement importante dans les secteurs ruraux et semi-ruraux de la Montérégie, où les périodes estivales peuvent devenir chaudes et humides.
Pour favoriser un meilleur contrôle de l’humidité :
- éviter une température de consigne excessivement basse;
- utiliser une vitesse de ventilateur adaptée;
- garder les portes ouvertes lorsque l’objectif est de desservir une zone adjacente;
- nettoyer régulièrement les filtres;
- éviter un appareil nettement surdimensionné;
- utiliser le mode déshumidification lorsque les conditions le justifient.
Le système à deux filtres et le nettoyage actif
La série EMC comprend un système de filtration à deux niveaux. Le premier filtre vise les poussières, le pollen et les poils d’animaux. Le second utilise du charbon afin de contribuer à l’absorption de la fumée et de certains contaminants.
La fonction de nettoyage actif aide à limiter l’accumulation de contaminants sur le serpentin intérieur.
Ces fonctions demeurent complémentaires à un entretien régulier. Elles ne dispensent pas le propriétaire de nettoyer les filtres.
Nous conseillons généralement de :
- vérifier les filtres toutes les quatre semaines en période d’utilisation soutenue;
- les nettoyer plus fréquemment en présence d’animaux;
- ne jamais faire fonctionner l’appareil sans filtre;
- garder l’entrée d’air libre;
- prévoir un nettoyage professionnel lorsqu’une accumulation apparaît sur la turbine ou le serpentin.
Les erreurs à éviter dans ce type de pièce
Fixer l’unité selon la ligne des moulures
Les moulures sont inclinées. Elles ne doivent pas servir de référence pour le niveau de l’appareil.
Placer l’unité directement contre le plafond
Cela restreint l’aspiration, empêche l’ouverture du panneau et complique le nettoyage.
Sous-estimer la profondeur de l’appareil
Le modèle mesure près de huit pouces de profondeur. Sous une pente, il faut vérifier le dégagement sur toute la profondeur du boîtier, pas uniquement à l’arrière.
Oublier l’ouverture de la façade
Une unité peut sembler parfaitement ajustée lorsqu’elle est fermée, puis entrer en conflit avec le plafond dès que la façade est levée.
Installer une capacité plus grande sans vérifier les dimensions
Les versions 18 000 et 24 000 BTU sont considérablement plus larges et plus hautes que la version 12 000 BTU.
Négliger le flux d’air
Un emplacement techniquement possible n’est pas nécessairement confortable si le volet souffle directement sur un lit, un bureau ou un canapé.
Les subventions doivent être vérifiées selon le système complet
La série ELIOS EMC est certifiée ENERGY STAR V6.1 climat froid dans les cinq capacités indiquées par le fabricant. Cette certification constitue un élément fréquemment exigé dans certains programmes d’aide financière.
L’admissibilité à une subvention ne peut toutefois pas être confirmée uniquement à partir de la marque ou du nom de série. Il faut vérifier :
- la combinaison exacte des unités intérieure et extérieure;
- le numéro de référence reconnu par le programme;
- la capacité de chauffage utilisée dans le calcul;
- le type de bâtiment;
- le chauffage principal;
- la date d’achat et d’installation;
- les modalités en vigueur au moment de la demande;
- les documents et photographies exigés.
Chez AirGreen, nous accordons une attention particulière aux numéros de modèle et aux documents remis, car une divergence entre la soumission, la facture et la plaque signalétique peut compliquer une demande.
Une installation représentative de notre travail dans le Grand Montréal
Même si ce projet a été réalisé à Howick, les contraintes observées sont comparables à celles rencontrées dans plusieurs propriétés de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud.
Nous installons régulièrement des thermopompes murales dans :
- des chambres mansardées;
- des maisons centenaires;
- des agrandissements;
- des sous-sols à plafond bas;
- des condos avec moulures décoratives;
- des pièces situées sous une toiture;
- des maisons où les murs disponibles sont très limités.
Dans chaque situation, notre approche demeure la même : mesurer avant de proposer, vérifier les dégagements, anticiper l’entretien et ne pas sacrifier le fonctionnement pour gagner quelques minutes lors de la pose.
Le résultat final à Howick
Cette installation CVAC à Howick se distingue par son intégration précise dans un espace particulièrement contraignant. L’unité ELIOS EMC de 12 000 BTU est installée au niveau, sous les moulures inclinées, avec un dégagement fonctionnel et une sortie d’air entièrement libre.
La plaque signalétique demeure visible sur le côté, ce qui facilite l’identification du modèle lors d’un entretien, d’une demande de garantie ou d’une vérification technique. Le pictogramme A2L informe également les futurs intervenants de la présence du réfrigérant R454B.
Le résultat ne repose pas sur un élément spectaculaire, mais sur une série de décisions exactes :
- choisir une unité aux dimensions compatibles;
- mesurer la pente réelle;
- conserver l’accès aux filtres;
- assurer l’évacuation des condensats;
- respecter l’horizontalité de l’appareil;
- protéger le circuit frigorifique;
- orienter correctement la diffusion d’air;
- effectuer une mise en service complète.
C’est précisément dans ces installations serrées que l’expérience de l’installateur devient la plus importante. Une différence de quelques centimètres peut déterminer si l’appareil sera facile à entretenir et agréable à utiliser pendant des années.
