Installation d’une thermopompe murale Fujitsu AIRSTAGE à Rougemont : une intégration soignée pour un confort quatre saisons

Une installation Fujitsu à Rougemont où le positionnement de l’unité intérieure fait toute la différence

À Rougemont, en Montérégie, nous avons réalisé l’installation d’une thermopompe murale Fujitsu AIRSTAGE dans une résidence où l’objectif était clair : obtenir un chauffage et une climatisation efficaces tout en intégrant l’unité intérieure de façon propre et discrète dans une pièce déjà aménagée.

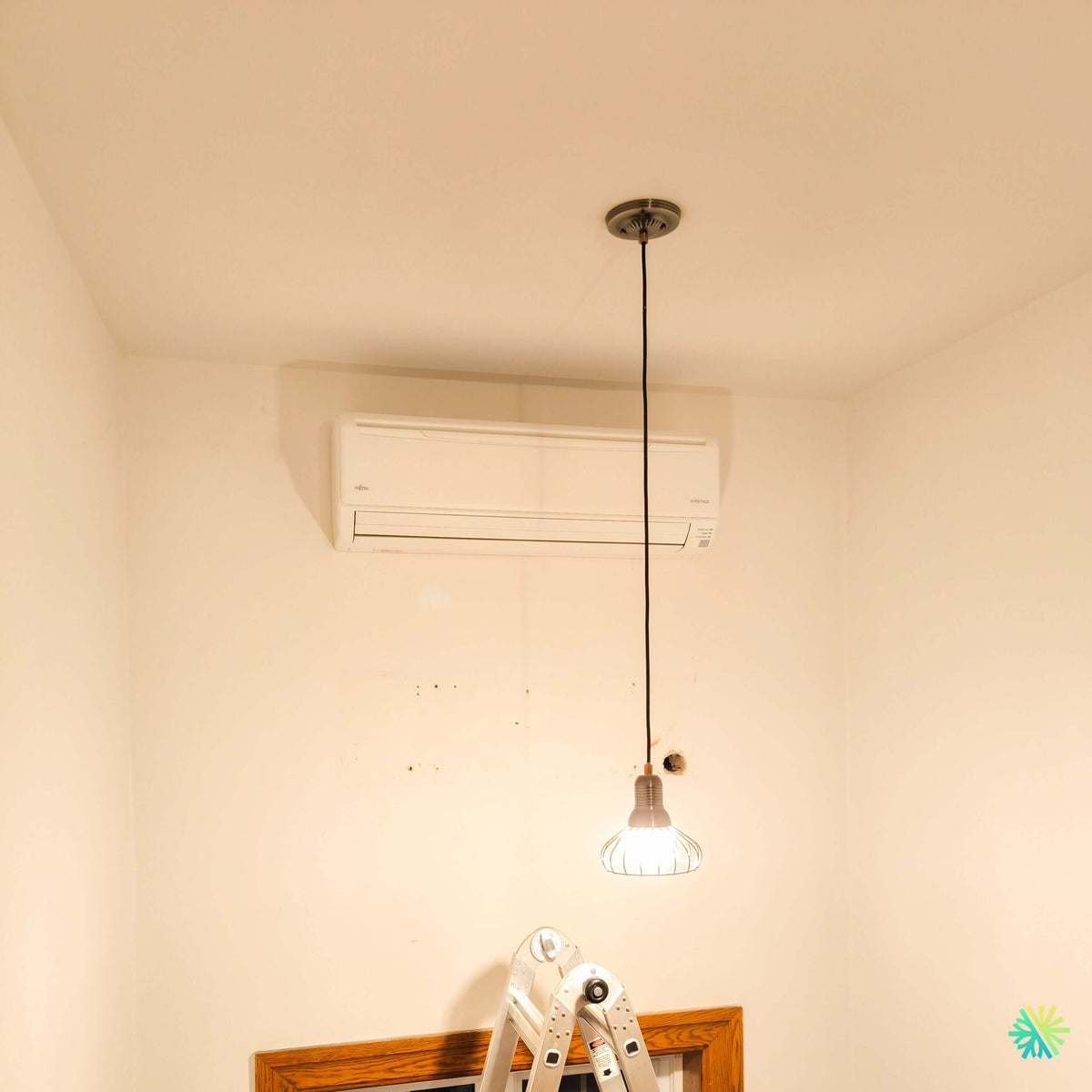

La photo prise durant notre intervention illustre parfaitement un aspect souvent sous-estimé dans une installation de thermopompe murale : le choix de l’emplacement de l’évaporateur intérieur. L’appareil Fujitsu a été installé très près du plafond, sur une section de mur permettant à l’air traité de se diffuser efficacement dans la pièce tout en conservant l’espace habitable disponible.

Dans ce type de projet, quelques centimètres peuvent avoir une réelle importance. Nous devons tenir compte du plafond, des murs adjacents, de la circulation de l’air, de l’accès futur aux filtres, de la trajectoire des conduites frigorifiques ainsi que de l’emplacement de l’unité extérieure. Une thermopompe performante peut seulement offrir son plein potentiel lorsqu’elle est accompagnée d’une installation CVAC correctement planifiée.

Cette réalisation à Rougemont représente bien notre manière de travailler chez AirGreen : nous ne considérons jamais une unité murale comme un simple appareil à accrocher au mur. Nous examinons plutôt l’ensemble du bâtiment et cherchons à déterminer comment le système pourra fonctionner efficacement pendant plusieurs années.

Une unité intérieure Fujitsu AIRSTAGE installée en hauteur

L’unité visible sur cette installation porte clairement l’identification Fujitsu AIRSTAGE, la gamme de produits de climatisation et de thermopompes de Fujitsu. Son boîtier blanc permet une intégration relativement discrète sur un mur pâle, ce qui était particulièrement approprié dans cette pièce.

Nous avons choisi une installation en hauteur afin de favoriser une bonne distribution de l’air. En climatisation, l’air froid descend naturellement. Une unité murale positionnée près du plafond peut donc projeter l’air à travers la pièce avant qu’il ne redescende progressivement vers la zone occupée.

En chauffage, la gestion des volets de soufflage devient tout aussi importante. La thermopompe doit diriger l’air chaud vers la partie habitable de la pièce afin d’éviter qu’il demeure concentré inutilement près du plafond.

Le dégagement autour de l’appareil doit également permettre une aspiration adéquate de l’air par la partie supérieure de l’unité. Une installation trop serrée contre le plafond peut limiter le débit d’air ou rendre l’accès aux filtres moins pratique. C’est pourquoi le positionnement doit respecter les exigences propres au modèle installé.

Une installation réalisée dans une pièce existante, pas sur un mur vide de chantier

Un détail de la photo est particulièrement révélateur : une échelle articulée est encore présente sous l’unité et le luminaire suspendu se trouve directement devant la zone de travail. Il s’agit donc d’une intervention dans un espace résidentiel existant, où l’installateur doit composer avec les éléments déjà présents.

C’est très différent d’une installation effectuée dans une construction neuve avant les travaux de finition.

Dans une maison occupée à Rougemont, à Montréal, à Laval ou ailleurs sur la Rive-Sud, nous devons souvent travailler autour de luminaires, moulures, cadres de porte, fenêtres, armoires, mobilier et autres contraintes architecturales. Le véritable défi consiste à obtenir un résultat professionnel sans transformer inutilement la pièce.

La section de mur choisie pour cette thermopompe Fujitsu offre ici une zone suffisamment haute pour accueillir l’unité tout en laissant la partie inférieure du mur disponible.

Le passage des conduites : un détail invisible qui détermine la qualité de l’installation

Derrière une unité murale se trouvent plusieurs éléments essentiels : les conduites de réfrigérant, le câblage de communication ou d’alimentation selon la configuration du système ainsi que l’évacuation du condensat.

La partie visible de l’installation n’est donc qu’une petite portion du travail.

Le passage mural doit être réalisé au bon endroit et avec une pente appropriée lorsqu’une évacuation gravitaire du condensat est utilisée. Un mauvais drainage peut éventuellement provoquer des écoulements d’eau, des odeurs ou une accumulation d’humidité dans l’unité.

Chez AirGreen, nous portons donc une attention particulière à plusieurs points :

• le positionnement exact de l’unité intérieure;
• la trajectoire des conduites frigorifiques;
• la protection et la finition des conduites;
• la pente de l’évacuation du condensat;
• l’accessibilité pour l’entretien futur;
• la circulation de l’air autour de l’évaporateur;
• la fixation solide de la plaque murale;
• le raccordement électrique conforme aux exigences de l’équipement.

Ce sont précisément ces détails qui différencient une installation simplement fonctionnelle d’une installation de thermopompe murale durable et professionnelle.

Pourquoi Fujitsu demeure une marque intéressante pour les maisons québécoises

Fujitsu est bien connue dans le secteur du chauffage et de la climatisation au Québec, notamment pour ses systèmes de thermopompes murales et centrales adaptés à différents types de bâtiments.

La gamme exacte, la capacité en BTU et les performances à basse température varient toutefois considérablement d’un modèle Fujitsu à l’autre. Sur cette photo, nous pouvons identifier la marque Fujitsu et l’appellation AIRSTAGE, mais le numéro complet du modèle n’est pas visible. Nous évitons donc d’attribuer à cette installation une capacité ou une cote énergétique qui ne peut être confirmée visuellement.

Cette précision est importante lorsqu’un propriétaire compare des appareils.

Deux thermopompes portant le même logo peuvent avoir des performances très différentes. Il faut vérifier le numéro de modèle exact de l’unité extérieure et de l’unité intérieure, la combinaison homologuée, la capacité nominale, la performance de chauffage par temps froid, les données AHRI et l’admissibilité éventuelle aux programmes d’aide financière applicables au moment du projet.

Pour une nouvelle installation, nous analysons ces paramètres avant de recommander un appareil.

Le nombre de BTU ne doit jamais être choisi uniquement selon la superficie

Nous rencontrons régulièrement des propriétaires qui commencent leur recherche en demandant simplement une thermopompe de 12 000, 18 000 ou 24 000 BTU. La superficie constitue évidemment une donnée utile, mais elle n’est pas suffisante pour effectuer un dimensionnement sérieux.

Une maison à Rougemont exposée au vent, construite il y a plusieurs décennies et comportant de grandes fenêtres ne possède pas les mêmes besoins qu’une maison récente, très bien isolée, présentant pourtant une superficie similaire.

Nous regardons notamment la configuration des pièces, l’isolation, l’orientation solaire, les fenêtres, les plafonds, les étages, les ouvertures entre les zones et la fonction que devra jouer la thermopompe.

S’agit-il principalement de climatiser l’été? Le propriétaire souhaite-t-il utiliser la thermopompe comme source de chauffage principale pendant une grande partie de l’hiver? L’appareil doit-il traiter une seule grande pièce ou tenter de distribuer l’air vers plusieurs espaces?

Les réponses influencent directement la sélection du système.

Installer un appareil surdimensionné n’est pas nécessairement avantageux. En climatisation, des cycles trop courts peuvent nuire à la déshumidification et au confort. À l’inverse, un système sous-dimensionné risque de fonctionner continuellement sans parvenir à atteindre la température désirée durant les périodes les plus exigeantes.

Pourquoi l’emplacement de la thermopompe doit être décidé avant de percer

L’une des erreurs les plus coûteuses consiste à choisir l’emplacement d’une unité intérieure uniquement selon son apparence sur le mur.

Avant le perçage, nous devons visualiser ce qui se passe des deux côtés de la paroi.

La sortie extérieure est-elle accessible? Les tuyaux devront-ils traverser plusieurs pièces? Peut-on obtenir une pente correcte pour le drain? Une descente extérieure risque-t-elle de passer devant une fenêtre? L’unité extérieure peut-elle être installée à proximité tout en respectant les dégagements nécessaires?

Dans certains projets, déplacer l’unité intérieure de seulement quelques dizaines de centimètres permet de simplifier considérablement le parcours de la tuyauterie et d’obtenir une finition extérieure beaucoup plus propre.

Cette étape de réflexion est particulièrement importante dans les maisons existantes de Rougemont, Saint-Hyacinthe, Chambly, Beloeil, Boucherville, Longueuil et l’ensemble de la Rive-Sud, où l’architecture varie énormément d’un bâtiment à l’autre.

Ce projet à Rougemont illustre notre approche de l’installation de thermopompes murales

Un résultat qui doit être esthétique autant que technique

Une thermopompe murale reste visible toute l’année. Son emplacement doit donc répondre à deux impératifs : fonctionner correctement et s’intégrer raisonnablement au décor.

Sur cette installation Fujitsu, le boîtier blanc est positionné sur un mur de couleur claire, ce qui réduit son impact visuel. L’unité se trouve également au-dessus de la zone utile du mur plutôt qu’à proximité immédiate d’un meuble ou d’un passage.

Il existe parfois une tentation de cacher davantage l’appareil, par exemple très près d’un plafond, derrière une structure décorative ou au-dessus d’une armoire. Cela peut cependant nuire à la prise d’air ou compliquer l’entretien.

L’esthétique ne doit jamais compromettre le fonctionnement.

L’accès aux filtres doit rester simple

Une thermopompe murale Fujitsu aspire constamment l’air de la pièce. Les filtres de l’unité intérieure récupèrent donc progressivement poussière et particules.

Un entretien périodique est nécessaire afin de conserver un débit d’air adéquat.

C’est pourquoi nous pensons dès l’installation à l’accès futur. Une unité parfaitement centrée mais pratiquement impossible à ouvrir serait un mauvais choix à long terme.

Le propriétaire doit pouvoir nettoyer les filtres selon les recommandations du fabricant, et un technicien doit pouvoir accéder à l’unité lors d’un entretien CVAC, d’un nettoyage approfondi ou d’une réparation.

Le drainage est particulièrement important pendant les périodes humides

En mode climatisation, l’évaporateur refroidit l’air et retire une partie de son humidité. Cette eau doit être évacuée de manière continue.

Durant les journées chaudes et humides de l’été québécois, une thermopompe peut produire une quantité appréciable de condensat. Une pente inadéquate, une conduite obstruée ou un raccord mal réalisé peut entraîner un refoulement.

Lorsque la configuration du bâtiment le permet, une évacuation gravitaire simple demeure généralement une solution intéressante. Dans les situations où la gravité est impossible, une pompe à condensat peut être nécessaire.

Notre préférence est toujours de concevoir le parcours le plus simple et fiable possible en fonction du bâtiment.

Les erreurs que nous cherchons à éliminer avant même le début des travaux

Une installation de thermopompe ne devrait pas être improvisée au moment où la perceuse touche le mur.

Nous vérifions d’abord l’espace disponible et la relation entre l’unité intérieure et l’unité extérieure. Nous considérons également la structure du mur, le passage possible des conduites et l’alimentation électrique.

Cette préparation permet d’éviter les situations où une unité doit ensuite être déplacée, où un cache-tuyau traverse inutilement une façade ou encore où un drain doit être modifié après les travaux.

Pour un propriétaire, ces décisions ne sont pas toujours visibles dans la soumission. Pourtant, elles jouent un rôle majeur dans la qualité finale du projet.

Une thermopompe bien installée doit aussi être mise en service correctement

Une fois l’équipement physiquement installé, le travail n’est pas terminé.

Le circuit frigorifique doit être préparé et mis en service selon les procédures appropriées au système concerné. Les raccords doivent être réalisés correctement et les vérifications nécessaires doivent être effectuées avant l’utilisation normale de l’appareil.

La mise en service est une étape essentielle parce qu’un système peut sembler fonctionner immédiatement après l’installation tout en présentant un problème qui réduira sa fiabilité à long terme.

Une installation CVAC professionnelle doit donc considérer l’ensemble du processus, depuis le choix de l’équipement jusqu’aux vérifications finales.

Un exemple pertinent pour les propriétaires de Rougemont et de la Rive-Sud

Cette installation illustre bien ce que de nombreux propriétaires recherchent : ajouter un système de chauffage et de climatisation sans entreprendre la rénovation complète d’un réseau de conduits.

Une thermopompe murale peut être particulièrement intéressante lorsqu’une maison ne possède pas de conduits centraux, lorsqu’une zone spécifique manque de confort ou lorsqu’un propriétaire souhaite réduire l’utilisation de certains systèmes de chauffage électriques plus énergivores.

La bonne solution dépend cependant du bâtiment.

Dans une maison très compartimentée, une seule unité murale ne pourra pas nécessairement répartir uniformément la température dans toutes les chambres. Un système multizone, plusieurs unités indépendantes ou une solution centrale peut parfois être plus approprié.

Notre rôle consiste précisément à expliquer ces différences avant l’achat.

Notre expérience en thermopompes à Rougemont, Montréal et dans le Grand Montréal

Chez AirGreen, nous réalisons des projets de chauffage, climatisation et thermopompes dans des maisons, condos, plex et bâtiments de différentes configurations.

Les contraintes rencontrées à Montréal ne sont pas toujours celles de Laval. Les maisons de Longueuil et de la Rive-Sud présentent souvent des configurations différentes de celles rencontrées sur la Rive-Nord. À Rougemont et dans les secteurs plus périphériques, l’espace extérieur peut être plus généreux, mais la configuration de la propriété, les distances de tuyauterie et l’exposition de l’unité extérieure deviennent d’autres facteurs à considérer.

Cette diversité nous pousse à analyser chaque installation individuellement plutôt qu’à reproduire une configuration standard.

Le conseil AirGreen : faites confirmer le modèle exact avant de comparer les prix

Lorsque plusieurs soumissions semblent présenter « une thermopompe Fujitsu », il faut regarder beaucoup plus loin que le nom de la marque.

Demandez le numéro exact des unités intérieure et extérieure. Vérifiez la capacité réelle du système, ses performances à basse température, son efficacité, la garantie offerte, les travaux inclus dans l’installation et les suppléments éventuels.

Deux soumissions utilisant le mot « Fujitsu » peuvent en réalité concerner deux systèmes très différents.

Il faut également comparer ce qui est inclus : longueur de tuyauterie, câblage, drain, supports, finition extérieure, alimentation électrique, retrait d’un ancien appareil et travaux particuliers liés à l’accès.

Un prix plus bas peut rapidement devenir moins avantageux si plusieurs éléments essentiels sont facturés séparément après le début du projet.

Une installation propre aujourd’hui facilite l’entretien de demain

L’objectif d’une installation comme celle réalisée à Rougemont n’est pas seulement de fournir du froid le premier été ou du chauffage le premier hiver. Nous cherchons à mettre en place un système qui demeure accessible, fonctionnel et propre au fil des années.

Le positionnement de l’unité intérieure, la qualité des raccordements, le drainage, les dégagements et la finition deviennent alors aussi importants que les caractéristiques inscrites sur la fiche technique.

Cette thermopompe murale Fujitsu AIRSTAGE à Rougemont constitue un bon exemple d’intégration dans une pièce existante : unité installée en hauteur, espace habitable préservé et travail adapté aux contraintes réelles de la résidence.

Pour les propriétaires qui envisagent une nouvelle installation de thermopompe à Rougemont, ou ailleurs à Montréal, Laval, Longueuil, sur la Rive-Nord ou la Rive-Sud, nous recommandons toujours de faire évaluer autant le bâtiment que l’appareil lui-même. Une excellente thermopompe mérite une installation conçue avec la même rigueur.
