Intégrer une thermopompe Fujitsu sous des moulures décoratives sans compromettre la circulation d’air
À Saint-Paul-de-l’Île-aux-Noix, nous avons réalisé une installation de thermopompe murale Fujitsu AIRSTAGE Altair 500 dans un intérieur où l’emplacement de l’appareil devait être choisi avec beaucoup plus de précision qu’un simple coup d’œil à un mur libre.

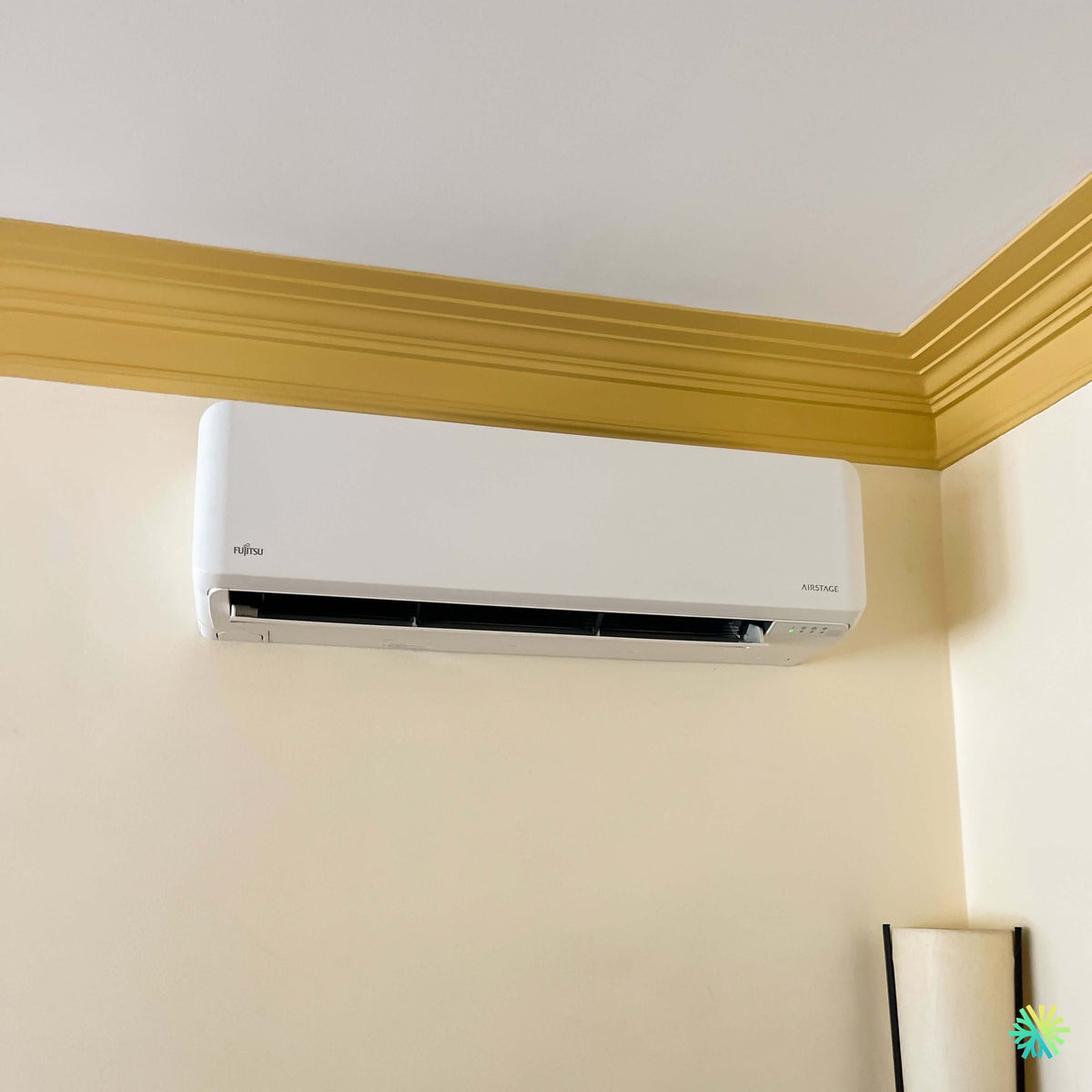

La photo du projet montre immédiatement la particularité de cette installation : l’unité intérieure se trouve dans la partie supérieure d’un mur, directement sous une imposante corniche décorative jaune qui se prolonge sur deux murs. La thermopompe est également relativement proche du coin de la pièce. Dans ce genre de situation, déplacer l’appareil de quelques centimètres peut modifier autant son apparence que la qualité de sa diffusion d’air.
Notre objectif était donc double : obtenir une distribution efficace de l’air tout en préservant l’architecture intérieure existante.
Le résultat est particulièrement propre. La façade blanche et sobre de l’unité Fujitsu se détache légèrement du mur beige sans entrer en conflit avec les moulures décoratives. Nous n’avons pas eu besoin de modifier la corniche pour faire entrer l’appareil dans l’espace disponible. L’unité demeure accessible, bien alignée et installée à une hauteur favorable à la circulation de l’air dans la pièce.
Pourquoi la position de l’unité intérieure demandait une planification précise
L’emplacement d’une thermopompe murale est souvent considéré comme une question esthétique. En réalité, il influence directement son fonctionnement.
Dans ce projet de Saint-Paul-de-l’Île-aux-Noix, plusieurs éléments devaient être considérés en même temps :
- la moulure de plafond très prononcée;
- le retour de la corniche sur le mur adjacent;
- la proximité d’un coin intérieur;
- la hauteur disponible pour l’unité murale;
- l’ouverture des volets de diffusion;
- la trajectoire de l’air chaud et froid;
- l’espace nécessaire pour l’entretien futur;
- le passage des conduites frigorifiques et du drain de condensat;
- l’apparence finale de l’installation.
Sur la photo, on distingue notamment que le volet inférieur est entièrement libre de fonctionner. Ce détail compte : même lorsqu’une unité semble parfaitement installée visuellement, un obstacle situé trop près de sa sortie d’air peut nuire à la distribution de la climatisation et du chauffage.
Nous planifions donc toujours l’installation à partir de la fonction réelle de l’appareil, et non simplement à partir du premier espace disponible sur le mur.
Fujitsu AIRSTAGE Altair 500 : une gamme murale simple zone au R-32
La Fujitsu AIRSTAGE Altair 500 appartient à la série H de systèmes muraux simple zone de Fujitsu. La gamme comprend les modèles 09KPAS1, 12KPAS1, 18KPAS1, 24KPAS1, 30KPAS1 et 36KPAS1. Selon la capacité, les puissances nominales de climatisation vont de 9 000 à 33 000 BTU/h, tandis que les capacités nominales de chauffage s’étendent de 10 000 à 34 000 BTU/h.
La photo de cette installation ne permet pas de lire la plaque signalétique et donc de confirmer de façon fiable la capacité exacte choisie pour cette résidence. Nous évitons volontairement de déduire un nombre de BTU uniquement à partir des dimensions apparentes de l’unité intérieure.
Le bon dimensionnement dépend toujours de facteurs comme :
- la superficie à traiter;
- le niveau d’isolation;
- la fenestration;
- l’exposition au soleil;
- la hauteur des plafonds;
- la disposition des pièces;
- les pertes thermiques du bâtiment;
- la façon dont les occupants utilisent l’espace.
Deux propriétés de même superficie à Saint-Paul-de-l’Île-aux-Noix peuvent nécessiter des capacités différentes.
Des rendements qui varient selon la capacité choisie
La fiche technique de la série Altair 500 indique des valeurs de TRÈS2 allant de 21,0 à 26,0, selon le modèle. Le CPSC2 région V varie de 7,7 à 8,3, tandis que le TRE2 se situe entre 9,75 et 12,5.
Plus précisément, les valeurs de TRÈS2 annoncées sont :
- 09KPAS1 : 26,0;
- 12KPAS1 : 24,0;
- 18KPAS1 : 22,0;
- 24KPAS1 : 21,5;
- 30KPAS1 : 22,0;
- 36KPAS1 : 21,0.
Ces données montrent pourquoi il est préférable de comparer le modèle exact, et non seulement le nom de la gamme. Une Fujitsu Altair 500 de 9 000 BTU et une version de plus grande capacité appartiennent à la même famille, mais leurs performances, leurs besoins électriques et leurs dimensions ne sont pas identiques.
Le R-32 : un changement important par rapport au R-410A
L’Altair 500 utilise le réfrigérant R-32. Dans sa documentation, Fujitsu indique un potentiel de réchauffement global de 675 pour le R-32, comparativement à 2 088 pour le R-410A, ce qui représente une réduction de 68 % du PRG selon la comparaison présentée par le fabricant.
Pour une nouvelle installation CVAC, le type de réfrigérant n’est pas un détail à ignorer. Il influence la conception de l’équipement, les procédures d’installation et les pratiques de service.
La présence du R-32 signifie également qu’un remplacement d’une ancienne thermopompe ne doit jamais être abordé comme un simple échange « unité pour unité ». Nous devons valider les conduites existantes, leurs dimensions, leur état et leur compatibilité avec le nouveau système.
Technologie Inverter : adapter la puissance à la demande
La gamme Altair 500 utilise un compresseur Inverter.
Contrairement à un équipement qui fonctionnerait uniquement à pleine puissance avant de s’arrêter, une thermopompe Inverter peut faire varier sa capacité selon la demande de la maison. L’intérêt est particulièrement perceptible pendant les journées où la charge thermique est modérée.
La fiche Fujitsu illustre bien cette plage de modulation. Par exemple, le modèle 12KPAS1 offre une capacité de climatisation allant approximativement de 3 100 à 13 600 BTU/h et une capacité de chauffage allant de 2 700 à 17 000 BTU/h.
Cette modulation aide la thermopompe à maintenir une température intérieure plus stable et à adapter son fonctionnement aux conditions réelles plutôt que de travailler constamment à son maximum.
Un fonctionnement intérieur pouvant descendre jusqu’à 19 dB(A)
Dans une installation comme celle photographiée, l’acoustique mérite une attention particulière puisque l’unité intérieure est directement intégrée à l’espace habitable.
Les modèles 9 000 et 12 000 BTU de l’Altair 500 peuvent atteindre seulement 19 dB(A) en mode calme en climatisation, selon la fiche du fabricant. Les niveaux augmentent graduellement avec les capacités supérieures : 26 dB(A) pour le 18KPAS1, 31 dB(A) pour le 24KPAS1 et 32 dB(A) pour les modèles 30KPAS1 et 36KPAS1 en mode calme.
Ce niveau sonore réduit constitue un avantage concret dans :
- une chambre;
- un bureau;
- un salon;
- un passage communiquant avec plusieurs pièces;
- un espace où les occupants travaillent à domicile;
- une résidence où le fonctionnement nocturne doit demeurer discret.
Le choix de l’emplacement joue aussi un rôle. Une thermopompe silencieuse installée sur une structure qui amplifie les vibrations peut devenir beaucoup plus perceptible. La qualité de la fixation est donc aussi importante que les chiffres de la fiche technique.
Chauffage jusqu’à -15 °C selon la plage officielle de la série
La série Altair 500 est donnée pour une plage de fonctionnement en chauffage de -15 °C à 24 °C.
Il faut toutefois interpréter correctement cette donnée. Une température minimale de fonctionnement ne signifie pas nécessairement que l’appareil conserve sa capacité nominale entière lorsque le mercure atteint cette limite.
Dans le climat du Québec, nous tenons compte de cette distinction lorsque nous recommandons une thermopompe à Saint-Paul-de-l’Île-aux-Noix, Montréal, Laval, Longueuil, sur la Rive-Nord ou la Rive-Sud.
Selon la fiche technique, certains modèles disposent aussi d’un fonctionnement spécial permettant d’étendre certaines conditions de refroidissement extérieur jusqu’à -20 °C. Cette caractéristique ne doit pas être confondue avec la plage officielle de chauffage de la gamme.
ProCore et Hydro Fin : des éléments destinés à améliorer la durabilité
L’unité intérieure de la Fujitsu Altair 500 utilise des serpentins ProCore en cuivre à haute résistance à la corrosion.
Fujitsu mentionne également son échangeur à ailettes Hydro Fin, destiné à améliorer la résistance à la corrosion et la durabilité du serpentin.
Ces caractéristiques sont pertinentes, mais elles ne rendent pas l’entretien CVAC facultatif.
Une thermopompe murale doit conserver :
- des filtres propres;
- un évaporateur dégagé;
- une turbine propre;
- un drainage fonctionnel;
- des entrées d’air non obstruées.
Un filtre très chargé réduit le débit d’air et peut diminuer les performances même d’un système récent.
Le détail technique à vérifier lors d’un remplacement : la dimension des tuyaux
La série Altair 500 n’utilise pas les mêmes dimensions de tuyauterie pour toutes ses capacités.
La fiche Fujitsu indique :
- 09KPAS1 et 12KPAS1 : 1/4 po liquide + 3/8 po gaz;
- 18KPAS1 et 24KPAS1 : 1/4 po liquide + 1/2 po gaz;
- 30KPAS1 et 36KPAS1 : 3/8 po liquide + 5/8 po gaz.
C’est une donnée particulièrement importante lorsqu’un propriétaire souhaite remplacer une ancienne thermopompe tout en conservant une ligne frigorifique existante.
Nous ne recommandons pas de conserver automatiquement l’ancienne tuyauterie simplement parce qu’elle est déjà installée dans les murs. Il faut d’abord vérifier le diamètre, l’état, le parcours et les exigences du nouveau manufacturier.
Jusqu’à 164 pieds de tuyauterie sur les plus grands modèles
Fujitsu prévoit également différentes longueurs maximales de tuyauterie selon la capacité.
Les modèles 09KPAS1 et 12KPAS1 peuvent aller jusqu’à 66 pieds, les modèles 18KPAS1 et 24KPAS1 jusqu’à 98 pieds, tandis que les versions 30KPAS1 et 36KPAS1 permettent jusqu’à 164 pieds.
Les différences verticales maximales passent respectivement de 49 à 82 puis à 98 pieds selon les groupes de capacités.
Cette souplesse facilite certains projets où l’unité extérieure ne peut pas être placée directement derrière l’unité intérieure, particulièrement dans les propriétés où nous devons tenir compte d’une terrasse, d’une allée, d’une fenêtre, d’un passage ou de contraintes esthétiques extérieures.
Les besoins électriques changent aussi avec le nombre de BTU
Toute installation de thermopompe murale doit être associée à un circuit électrique correctement dimensionné.
La gamme fonctionne en 208-230 V, monophasé, 60 Hz, mais les disjoncteurs varient :
- 9 000 BTU : 15 A;
- 12 000 BTU : 15 A;
- 18 000 BTU : 15 A;
- 24KPAS1 : 20 A;
- 30KPAS1 : 30 A;
- 36KPAS1 : 30 A.
C’est un bon exemple de la raison pour laquelle nous devons connaître la combinaison exacte avant de préparer l’alimentation électrique. Le nom « Altair 500 » à lui seul ne suffit pas pour déterminer le circuit requis.
Ce projet de Saint-Paul-de-l’Île-aux-Noix montre pourquoi les petits détails comptent en installation CVAC
Préserver les moulures plutôt que forcer l’installation
L’une des caractéristiques les plus visibles de cette réalisation est la moulure décorative qui encadre le plafond.
Dans ce genre d’intérieur, une installation mal préparée peut facilement conduire à des compromis : couper une moulure, installer l’appareil trop bas, le décentrer de façon excessive ou créer une finition qui attire immédiatement l’attention.
Ici, nous avons pu conserver intégralement l’élément architectural existant.
L’unité Fujitsu trouve naturellement sa place sous la corniche. Le blanc de l’appareil reste neutre par rapport au beige du mur et au ton jaune plus soutenu des moulures. Les lignes arrondies de la façade contribuent également à donner une apparence moins massive à l’unité.
Une proximité avec le mur latéral qui exige davantage de précision
La photo montre également que le côté droit de la thermopompe se trouve relativement près du mur adjacent.
Ce type de configuration requiert de vérifier soigneusement :
- les dégagements prescrits par le fabricant;
- l’accès aux composantes;
- l’ouverture de la façade;
- la circulation de l’air;
- la possibilité d’effectuer un nettoyage;
- le parcours de la tuyauterie.
Nous évitons de choisir un emplacement uniquement parce que « l’unité entre ». Elle doit également pouvoir être entretenue et fonctionner normalement pendant toute sa durée de vie.
Une thermopompe ne doit pas devenir une décoration permanente qu’on ne peut plus entretenir
L’unité intérieure est souvent installée pour dix ans ou davantage. Son emplacement doit donc être pensé aussi pour le technicien qui devra éventuellement l’ouvrir, nettoyer son serpentin, vérifier le drain ou intervenir sur ses composantes.
C’est particulièrement important dans un projet où le plafond, la corniche et le mur latéral limitent l’espace disponible.
Une installation réussie doit rester pratique après le départ de nos installateurs.
Télécommande, Wi-Fi et options de contrôle
La Fujitsu Altair 500 est fournie avec une télécommande sans fil rétroéclairée.
La gamme peut également être combinée à différents accessoires de contrôle. Fujitsu présente notamment un adaptateur Wi-Fi USB compatible avec l’application AIRSTAGE Mobile, plusieurs commandes filaires ainsi que des interfaces permettant certaines intégrations BACnet ou Modbus.
Il est important de préciser que la présence de capacités Wi-Fi dans la gamme ne signifie pas nécessairement que l’accessoire requis est inclus dans chaque configuration. Nous vérifions donc les accessoires réellement prévus dans le projet avant de présenter une fonctionnalité comme étant disponible d’origine.
Energy Star et subventions : toujours vérifier la combinaison exacte
La documentation Fujitsu associe plusieurs modèles de la série Altair 500 à des classifications ENERGY STAR, avec des désignations qui varient selon la capacité.
Cela ne permet toutefois pas, à lui seul, de promettre un montant de subvention précis.
L’admissibilité à une aide financière doit être vérifiée à partir de la combinaison exacte d’unités intérieure et extérieure, de sa certification applicable et des conditions du programme en vigueur au moment du projet.
C’est particulièrement important au Québec, où les critères et montants peuvent différer selon la technologie, la capacité et la certification de l’équipement.
Ce que nous retenons de cette installation Fujitsu Altair 500
Ce projet de Saint-Paul-de-l’Île-aux-Noix représente bien notre façon d’aborder une installation résidentielle : travailler avec la maison telle qu’elle est plutôt que d’imposer l’équipement sans tenir compte de son environnement.
La difficulté ici ne venait pas d’un énorme chantier mécanique. Elle résidait dans la précision.
Il fallait installer une thermopompe murale Fujitsu AIRSTAGE Altair 500 :
- sous une corniche importante;
- près d’un coin de mur;
- sans modifier les éléments décoratifs;
- tout en conservant une bonne distribution d’air;
- avec une finition suffisamment propre pour que l’unité s’intègre naturellement dans la pièce.
C’est souvent ce type de projet qui démontre le mieux la valeur d’une installation professionnelle.
Chez AirGreen, nous réalisons des installations de thermopompes murales, systèmes de chauffage et climatisation CVAC à Saint-Paul-de-l’Île-aux-Noix, partout sur la Rive-Sud, ainsi qu’à Montréal, Laval, Longueuil et sur la Rive-Nord.
Nous accordons autant d’importance au dimensionnement et aux données techniques qu’au positionnement, à la tuyauterie, au drainage et à la finition. Une bonne thermopompe constitue la base du projet; une installation correctement réfléchie permet réellement d’en tirer le confort attendu.
