Une configuration particulière à Huntingdon qui exigeait de tirer profit de chaque espace disponible
Dans cette résidence de Huntingdon, notre équipe AirGreen devait installer une thermopompe murale Fujitsu AIRSTAGE Altair 700 dans une pièce où l’espace mural disponible était limité par plusieurs éléments architecturaux : une porte, des moulures, un plafond relativement bas et une trappe d’accès située à proximité immédiate de la zone d’installation.

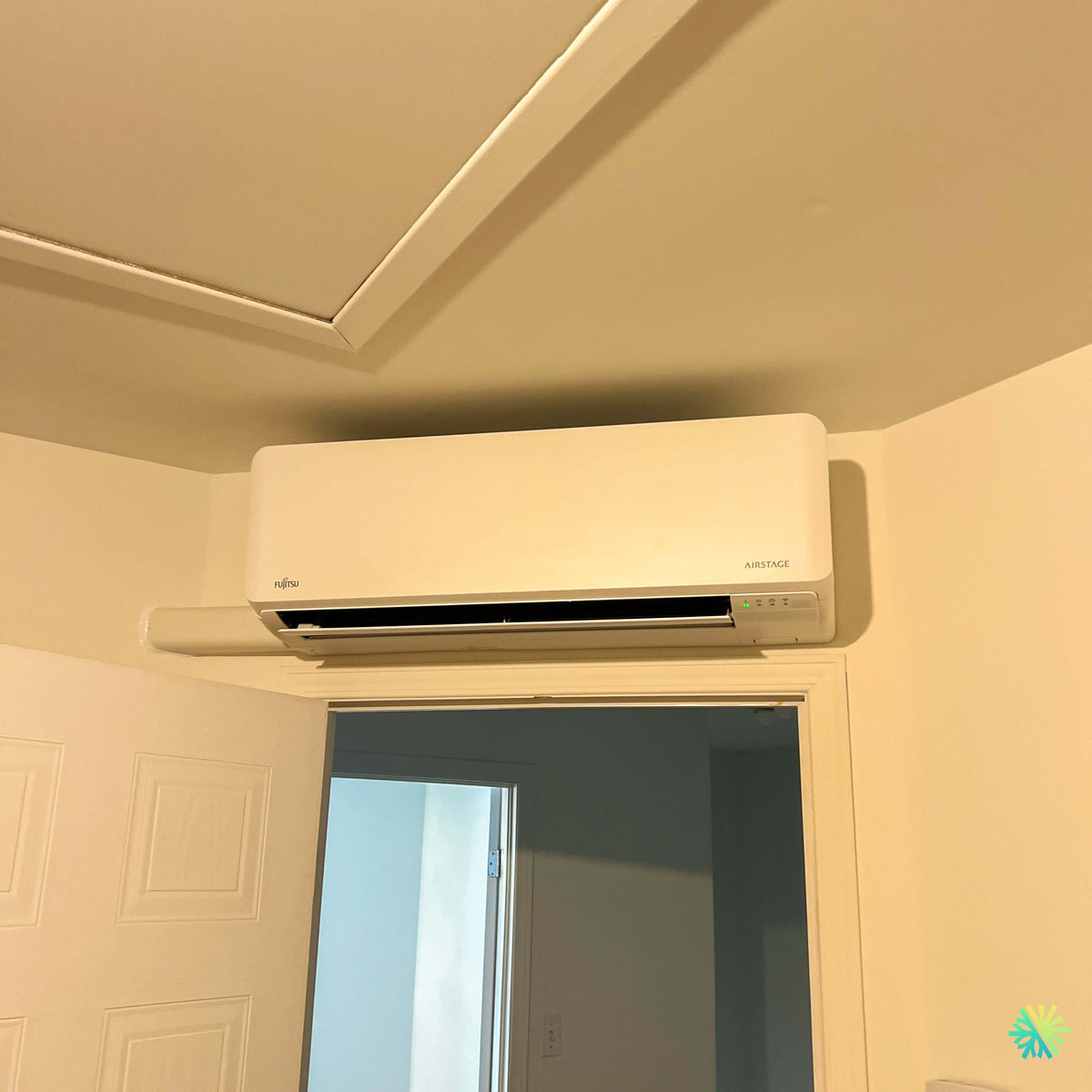

La photo du projet montre clairement le défi. L’unité intérieure devait prendre place directement au-dessus de l’ouverture de porte, entre le cadrage supérieur et le plafond, tout en conservant un positionnement propre et fonctionnel. Dans ce type de situation, quelques centimètres peuvent déterminer si l’installation sera réussie ou si elle semblera forcée.
Nous avons retenu un emplacement qui utilise une portion de mur autrement inutilisable, sans empiéter sur l’espace destiné aux meubles ou à la circulation. L’unité Fujitsu est centrée au-dessus de l’ouverture et la tuyauterie quitte discrètement le côté gauche de l’appareil. Un cache-tuyaux blanc suit ensuite horizontalement le mur, créant une finition particulièrement discrète dans cette pièce aux tons clairs.
Ce projet à Huntingdon illustre bien pourquoi une installation de thermopompe murale ne se résume jamais à fixer une unité au mur. L’emplacement, la distribution de l’air, le drainage des condensats, l’accès pour l’entretien, le passage des conduites frigorifiques et l’apparence finale doivent être analysés ensemble.
La Fujitsu AIRSTAGE Altair 700 : une thermopompe murale compacte adaptée aux espaces difficiles
La Fujitsu Altair 700 appartient à la série H AIRSTAGE de Fujitsu et est proposée, dans la documentation fournie pour ce projet, en configurations simple zone 09KMAS1 et 12KMAS1. Ces deux systèmes utilisent la même unité murale compacte et présentent des caractéristiques intéressantes pour les installations où la hauteur et la largeur disponibles sont limitées.
La version 09KMAS1 développe une capacité nominale de climatisation de 9 000 BTU/h, tandis que la 12KMAS1 atteint 12 000 BTU/h. En chauffage, les capacités nominales indiquées sont respectivement de 12 000 BTU/h et 14 000 BTU/h.
La photographie seule ne permet pas de confirmer avec certitude laquelle des deux capacités a été installée dans cette résidence de Huntingdon. Nous évitons donc volontairement d’attribuer un nombre de BTU précis au projet sans disposer du numéro complet de l’unité installée.
En revanche, les dimensions de l’unité intérieure sont communes aux deux configurations :
- 834 mm de largeur, soit 32 13/16 po;
- 270 mm de hauteur, soit seulement 10 5/8 po;
- 222 mm de profondeur, soit 8 3/4 po;
- 10 kg, soit environ 22 lb.
Cette hauteur relativement réduite est précisément ce qui permet à la Altair 700 d’être envisagée dans une configuration comme celle observée ici.
Installer une thermopompe directement au-dessus d’une porte : un travail de précision
Une installation au-dessus d’une porte peut être très avantageuse, mais uniquement lorsque les dimensions de l’appareil et du bâtiment le permettent.
Sur ce projet de Huntingdon, plusieurs éléments étaient rapprochés :
- le haut du cadrage de porte;
- le dessous du plafond;
- une trappe de plafond située légèrement devant et à gauche de l’appareil;
- le coin du mur immédiatement à droite;
- le parcours nécessaire pour la tuyauterie.
L’objectif n’était donc pas simplement de « faire entrer » l’unité dans l’espace disponible.
Nous devions également conserver une implantation permettant le fonctionnement correct de la thermopompe et un accès raisonnable pour les interventions futures.
Le résultat final est particulièrement compact : la thermopompe Fujitsu épouse l’espace situé au-dessus de la porte et conserve une apparence équilibrée malgré les contraintes de la pièce.
Un détail visible sur la photo : le passage de tuyauterie par le côté gauche
Un des éléments qui distingue cette installation de nombreuses installations murales conventionnelles est le chemin choisi pour les conduites.
La tuyauterie ne disparaît pas directement derrière l’unité. Elle ressort du côté gauche, puis est immédiatement intégrée dans un cache blanc installé horizontalement.
Cette solution peut être préférable lorsque la structure du mur, la destination du parcours frigorifique ou l’emplacement de l’unité extérieure rendent une sortie arrière moins appropriée.
Le cache-tuyaux suit une ligne simple, sans accumulation de raccords visibles. Comme les murs, la moulure de porte et l’appareil sont tous de couleur claire, l’ensemble se fond naturellement dans la pièce.
Ce niveau de finition compte énormément dans une installation résidentielle. Les conduites d’une thermopompe peuvent rester visibles pendant quinze ou vingt ans. Une installation propre dès le départ est donc aussi importante que le choix de la machine.
Tuyauterie frigorifique de 1/4 po et 3/8 po
La fiche technique de la Altair 700 indique des raccords frigorifiques identiques sur les versions 9 000 et 12 000 BTU :
- liquide : 1/4 po;
- gaz : 3/8 po.
Le fabricant indique également une longueur minimale de tuyauterie de 3 m, soit 10 pi, et une longueur maximale allant jusqu’à 20 m ou 66 pi.
La précharge indiquée couvre jusqu’à 14,9 m ou 49 pi de tuyauterie, tandis que la différence de hauteur maximale admissible entre les unités est également de 14,9 m ou 49 pi.
Pour un propriétaire, ces données peuvent sembler très techniques. Pour nous, elles sont directement liées à la possibilité d’installer correctement l’unité extérieure à l’endroit le plus approprié sans sortir des paramètres du fabricant.
Une thermopompe fonctionnant au réfrigérant R-32
La Fujitsu AIRSTAGE Altair 700 utilise le réfrigérant R-32.
Dans sa documentation, Fujitsu compare son potentiel de réchauffement global à celui du R-410A. Le fabricant indique un PRG de 675 pour le R-32, comparativement à 2088 pour le R-410A, soit une réduction annoncée de 68 %.
Cette nouvelle génération d’appareils nécessite une installation réalisée avec les bonnes procédures, les outils appropriés et une compréhension exacte du type de réfrigérant utilisé.
Pour les propriétaires de Huntingdon, Montréal, Laval, Longueuil, de la Rive Nord ou de la Rive Sud, il devient donc important de vérifier non seulement la marque et la capacité d’une thermopompe, mais aussi la génération technologique de l’équipement proposé.
Rendement, silence et confort : ce que la Fujitsu Altair 700 apporte au quotidien
Des rendements énergétiques particulièrement élevés
Les données présentées par Fujitsu placent cette série dans une catégorie très intéressante en matière de rendement.
La version 09KMAS1 affiche notamment un TRÈS2 de 30,0 BTU/hW, tandis que la version 12KMAS1 affiche 27,5 BTU/hW. Le CPSC2 région V est indiqué à 9,9 pour la 09KMAS1 et 8,5 pour la 12KMAS1.
Les deux configurations figurant dans la fiche technique portent également des classements ENERGY STAR, incluant des classifications de climat froid.
Pour un propriétaire qui remplace un ancien climatiseur mural ou qui ajoute une première thermopompe à sa résidence, le rendement saisonnier est un élément beaucoup plus important qu’une simple capacité maximale en BTU.
Une machine doit pouvoir réduire sa puissance lorsque la demande baisse, maintenir la température sans cycles excessifs et utiliser l’électricité efficacement pendant de longues périodes de fonctionnement.
Une capacité variable grâce à la technologie Inverter
La Altair 700 utilise un compresseur Inverter, ce qui permet à la thermopompe de varier sa capacité selon les besoins du bâtiment.
La version 9 000 BTU peut moduler en climatisation entre 3 100 et 12 100 BTU/h, et en chauffage entre 2 800 et 14 500 BTU/h.
La version 12 000 BTU peut quant à elle varier entre 3 100 et 13 800 BTU/h en climatisation et entre 2 800 et 15 000 BTU/h en chauffage.
Cette capacité de modulation joue un rôle central dans le confort.
Lorsqu’une pièce est très chaude, l’appareil peut fonctionner à une capacité plus élevée afin d’atteindre rapidement la température demandée. Ensuite, plutôt que de s’arrêter complètement, il peut réduire son régime et maintenir les conditions intérieures plus progressivement.
La documentation Fujitsu mentionne aussi que l’unité extérieure peut produire, dans certaines conditions, jusqu’à 33 % de chaleur de plus que sa capacité nominale indiquée.
Chauffage jusqu’à -15 °C
La plage de fonctionnement en chauffage annoncée pour les modèles Altair 700 présentés dans la fiche est de -15 °C à 24 °C, tandis que la climatisation peut fonctionner entre -10 °C et 50 °C.
Cela positionne cette thermopompe comme une solution capable d’assurer une partie importante des besoins de chauffage saisonniers.
Il faut toutefois distinguer la température minimale de fonctionnement de la capacité nécessaire pour chauffer une maison entière.
À Huntingdon, comme ailleurs au Québec, une thermopompe doit toujours être sélectionnée en fonction de la charge thermique réelle du bâtiment. Isolation, fenestration, orientation, superficie, étage, circulation de l’air et système de chauffage existant ont tous un impact.
Le fait qu’un appareil fonctionne à -15 °C ne signifie pas automatiquement qu’il pourra couvrir 100 % des pertes thermiques de n’importe quelle maison à cette température.
Un fonctionnement intérieur pouvant descendre à seulement 19 dB(A)
Le niveau sonore est particulièrement pertinent sur ce projet puisque l’appareil est installé dans une zone intérieure très visible.
Fujitsu annonce, en mode calme :
- 19 dB(A) en climatisation;
- 21 dB(A) en chauffage.
À vitesse élevée, les niveaux atteignent respectivement 40 et 42 dB(A).
L’appareil propose quatre vitesses de ventilation plus un réglage automatique, avec des débits allant de 260 m³/h en mode calme à 680 m³/h à haute vitesse.
Pour une thermopompe placée directement au-dessus d’une porte intérieure, cette possibilité de travailler à faible vitesse est intéressante : l’appareil peut continuer à maintenir la température sans nécessairement produire un souffle ou un bruit constant à pleine puissance.
Une position élevée qui favorise la diffusion de l’air froid
La position visible sur cette installation de Huntingdon présente également un intérêt du point de vue de la climatisation.
L’air froid a naturellement tendance à descendre. Installer une unité murale en hauteur permet donc généralement de projeter l’air à travers la pièce avant qu’il ne redescende progressivement.
La Altair 700 permet une orientation verticale automatique du débit d’air, tandis que le réglage horizontal est manuel selon la fiche technique.
L’emplacement doit toutefois être choisi en tenant compte de la pièce complète. Nous cherchons notamment à éviter qu’un jet d’air froid soit constamment dirigé sur un lit, un canapé ou une zone occupée.
Wi-Fi intégré et commande à distance
La connectivité Wi-Fi intégrée fait également partie des caractéristiques présentées par Fujitsu pour la Altair 700.
Elle permet notamment la surveillance et le contrôle à distance au moyen de l’application mobile AIRSTAGE.
C’est une fonction particulièrement utile pour ajuster la température avant de rentrer à la maison ou modifier les réglages sans devoir utiliser systématiquement la télécommande infrarouge.
Fujitsu fournit également une télécommande sans fil et prévoit plusieurs options de commandes supplémentaires, incluant des contrôleurs filaires et certaines interfaces pour thermostat 24 V, BACnet ou Modbus selon les accessoires utilisés.
Alimentation électrique : 208 à 230 V et disjoncteur 15 A
Les modèles 09KMAS1 et 12KMAS1 présentés dans la documentation fonctionnent sur une alimentation :
- 208 à 230 V;
- 60 Hz;
- monophasée;
- avec un disjoncteur de 15 A indiqué par le fabricant.
Cette caractéristique peut être particulièrement intéressante lors du remplacement d’un ancien système ou lorsque l’espace disponible dans le panneau électrique est limité.
Nous vérifions néanmoins toujours les exigences exactes de l’appareil installé et l’état du circuit existant avant de finaliser une installation.
Pourquoi nous ne choisissons jamais une thermopompe seulement selon le nombre de BTU
Une erreur fréquente dans le choix d’une thermopompe murale consiste à supposer qu’une capacité plus élevée procurera automatiquement davantage de confort.
Ce n’est pas nécessairement le cas.
Un appareil surdimensionné peut atteindre rapidement la température cible sans fonctionner assez longtemps pour offrir la modulation attendue ou une déshumidification optimale. À l’inverse, un appareil trop petit peut être sollicité en permanence lorsque les conditions deviennent plus exigeantes.
Le bon dimensionnement dépend notamment :
- de la superficie réellement desservie;
- de l’isolation;
- du nombre et du type de fenêtres;
- des infiltrations d’air;
- de l’étage;
- de l’exposition au soleil;
- de la hauteur des plafonds;
- de la configuration des pièces;
- du chauffage existant.
À Huntingdon comme dans nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous accordons autant d’importance au bâtiment qu’à la fiche technique de la machine.
Une unité compacte ne dispense pas de prévoir l’entretien
Cette installation démontre jusqu’où il est possible d’intégrer proprement une thermopompe dans un espace restreint.
Mais une installation haute doit rester entretenable.
La documentation Fujitsu indique notamment que la Altair 700 utilise des filtres lavables.
Les filtres doivent pouvoir être retirés et nettoyés régulièrement. Avec le temps, un entretien plus approfondi de l’échangeur, du ventilateur et du système de drainage peut également devenir nécessaire.
Nous devons donc tenir compte non seulement de l’apparence de l’installation aujourd’hui, mais aussi de la possibilité d’intervenir sur l’appareil plusieurs années plus tard.
Les détails qui auraient pu transformer ce projet en mauvaise installation
Sur une configuration aussi serrée que celle photographiée à Huntingdon, plusieurs erreurs sont faciles à commettre.
Installer l’unité sans tenir compte des moulures de porte
Une unité trop basse aurait visuellement écrasé le cadrage et aurait pu compliquer l’ouverture ou le remplacement futur des moulures.
Placer l’appareil sans considérer la trappe au plafond
La présence d’un panneau d’accès au plafond est clairement visible sur la photo. Il fallait donc éviter une configuration qui empêcherait son ouverture ou compliquerait son utilisation future.
Utiliser un parcours de tuyauterie inutilement complexe
Le passage latéral visible à gauche de l’appareil reste court et propre. Ajouter plusieurs coudes ou sections inutiles aurait alourdi visuellement l’installation.
Négliger le drainage
Le drainage d’une unité murale doit être conçu avec une pente appropriée lorsque l’évacuation gravitaire est utilisée. Une installation qui semble parfaitement droite à l’œil peut néanmoins causer des problèmes si le parcours du drain n’est pas correctement réalisé.
Choisir l’appareil uniquement parce qu’il entre dans l’espace
Les dimensions sont importantes, mais elles ne constituent qu’un critère parmi plusieurs.
La capacité frigorifique, le rendement, la capacité de chauffage et la circulation d’air doivent aussi correspondre aux besoins de la résidence.
Une installation AirGreen qui exploite intelligemment un espace perdu
Cette installation de thermopompe Fujitsu AIRSTAGE Altair 700 à Huntingdon est un bon exemple de ce que nous cherchons à obtenir lorsque l’architecture impose des contraintes réelles.
L’unité intérieure est installée dans une portion de mur difficile à utiliser autrement. Elle se trouve au-dessus de la porte, près du plafond, sans dominer visuellement la pièce. Le cache-tuyaux suit un trajet court et propre vers la gauche. Les moulures restent dégagées et le résultat final conserve une apparence structurée.
Sur papier, deux installations utilisant exactement la même thermopompe peuvent avoir les mêmes BTU, le même rendement et les mêmes caractéristiques électriques.
Dans la réalité, elles peuvent être complètement différentes.
La qualité d’une installation CVAC dépend de la lecture du bâtiment, du choix de l’emplacement et du soin accordé aux éléments que le propriétaire verra chaque jour.
C’est précisément l’approche que nous appliquons chez AirGreen dans nos projets à Huntingdon, Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud : installer la bonne machine, au bon endroit, avec une finition qui respecte autant les exigences techniques que l’espace de vie.
