À Béthanie, une Fujitsu Orion XLTH installée avec un objectif précis : préserver sa performance lorsque l’hiver devient réellement exigeant
Installer une thermopompe murale à Béthanie ne consiste pas simplement à fixer une unité extérieure et à raccorder une unité murale. Dans cette partie de la Montérégie, la sélection de l’équipement, son positionnement, son dégagement par rapport au sol et la qualité de chaque raccordement ont une influence directe sur le chauffage disponible lorsque les températures chutent.
Pour cette installation, nous avons travaillé avec une Fujitsu AIRSTAGE Orion XLTH, une gamme de thermopompes murales conçue spécifiquement pour le chauffage en climat froid. Sur la photo de notre réalisation, un détail saute immédiatement aux yeux : l’unité extérieure n’est pas déposée directement sur le balcon ou sur une simple dalle. Nous l’avons installée sur un support métallique surélevé, avec des points d’appui sous la machine et un dégagement important sous son plateau inférieur.
Ce choix est particulièrement pertinent au Québec. Une thermopompe qui travaille en chauffage produit périodiquement de l’eau pendant ses cycles de dégivrage. En hiver, cette eau peut geler autour ou sous l’appareil. Une installation trop basse peut alors favoriser une accumulation de glace qui finit par nuire au drainage, à la circulation d’air ou au fonctionnement de l’unité.
La configuration visible à Béthanie permet justement de donner davantage d’espace sous la machine, tout en conservant une installation compacte et propre.
La documentation technique Fujitsu identifie l’AIRSTAGE Orion XLTH, série H Orion CTEB, comme une gamme simple zone offerte en plusieurs capacités, avec chauffage annoncé jusqu’à -26 °C, technologie Inverter, réfrigérant R-32, Wi-Fi intégré et équipement spécialement adapté aux régions froides.
Ce que nous pouvons réellement identifier sur cette installation

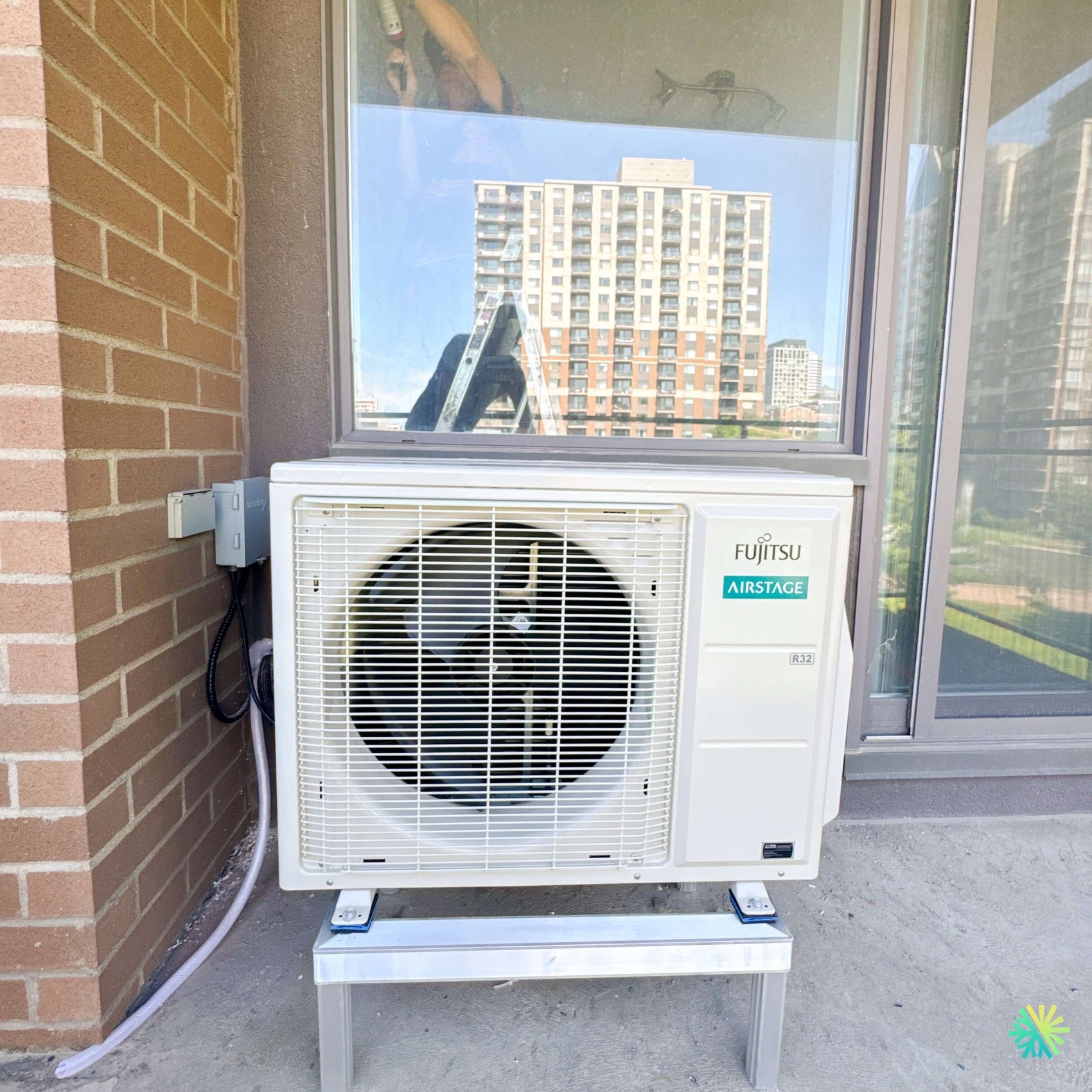

À partir de la réalisation photographiée, plusieurs caractéristiques de l’installation sont clairement visibles :
- une unité extérieure Fujitsu AIRSTAGE portant l’identification R32;
- un positionnement sur un balcon ou une terrasse d’un bâtiment résidentiel;
- une installation de la thermopompe sur un support d’aluminium surélevé plutôt que directement au sol;
- des supports antivibratoires sous les pieds de l’unité;
- un sectionneur électrique extérieur installé sur le mur de brique à proximité;
- une disposition compacte permettant de conserver un accès autour de l’équipement;
- un cheminement des raccordements vers le bâtiment réalisé contre le mur;
- une implantation qui maintient la thermopompe éloignée du niveau inférieur du balcon, ce qui devient particulièrement pertinent lorsqu’il y a de la neige ou de la glace.
La photo ne permet toutefois pas de lire la plaque signalétique et donc de confirmer avec certitude s’il s’agit de la version 9 000, 12 000, 14 500, 18 000 ou 22 000 BTU/h nominal en climatisation. Nous préférons ne pas attribuer artificiellement une capacité à une installation lorsque le numéro exact du modèle n’est pas visible.
Cette distinction est importante, car les caractéristiques de la gamme Orion XLTH varient sensiblement en fonction de la capacité sélectionnée.
Fujitsu Orion XLTH : des performances qui ne reposent pas uniquement sur le nombre de BTU
Pour choisir une thermopompe murale à Béthanie, regarder uniquement sa capacité nominale de climatisation donne une image incomplète de ses performances.
La gamme documentée par Fujitsu comprend les modèles 09KZAH1, 12KZAH1, 15KZAH1, 18KZAH1 et 24KZAH1. Leurs capacités nominales de climatisation sont respectivement de 9 000, 12 000, 14 500, 18 000 et 22 000 BTU/h. En chauffage nominal, elles passent respectivement à 12 000, 16 000, 18 000, 21 600 et 25 200 BTU/h.
Cette différence entre capacité nominale de climatisation et capacité de chauffage est particulièrement intéressante pour une résidence québécoise. Une thermopompe est utilisée pendant quelques mois pour climatiser, mais elle peut être appelée à chauffer pendant une portion beaucoup plus importante de l’année.
La technologie Inverter permet également au compresseur de moduler sa puissance plutôt que de simplement fonctionner à pleine capacité puis s’arrêter. Fujitsu indique que cette modulation contribue à une stabilisation plus rapide de la température et à un confort plus constant.
Pour nos installations à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités plus éloignées comme Béthanie, ce comportement est particulièrement intéressant lors des journées intermédiaires de l’automne et du printemps. Une machine correctement dimensionnée peut fonctionner à charge réduite plutôt que d’enchaîner des cycles courts et fréquents.
Jusqu’à -26 °C : une caractéristique déterminante à Béthanie
La documentation de la série indique une plage de fonctionnement en chauffage de -26 °C à 24 °C pour l’ensemble des cinq capacités présentées. La climatisation peut quant à elle fonctionner dans une plage publiée de -10 °C à 50 °C.
Cette capacité de fonctionnement à basse température explique en grande partie pourquoi une Orion XLTH est intéressante dans une installation située à Béthanie.
Il faut cependant distinguer deux notions : une machine peut continuer à fonctionner à une certaine température extérieure sans nécessairement fournir exactement sa capacité nominale dans toutes les conditions. C’est pourquoi nous regardons toujours les données de chauffage à basse température plutôt que de nous contenter d’une température minimale inscrite dans une brochure.
Les chiffres Fujitsu montrent d’ailleurs une performance intéressante à très basse température. Selon la capacité, la série peut encore fournir un pourcentage important de sa capacité nominale à -15 °C, -21 °C et -26 °C. Par exemple, le modèle 12KZAH1 est indiqué à 138 % de sa capacité nominale à -15 °C, 124 % à -21 °C et 102 % à -26 °C, selon les conditions de référence utilisées par Fujitsu.
Ce type d’information est beaucoup plus utile pour évaluer une thermopompe destinée au Québec qu’une simple mention « climat froid ».
Le support surélevé : un petit élément qui peut avoir un grand impact en hiver
Sur cette installation à Béthanie, nous avons accordé une attention particulière au support de l’unité extérieure.
La Fujitsu est installée plusieurs dizaines de centimètres au-dessus de la surface du balcon. Cette configuration contribue à limiter le risque que le dessous de la machine se retrouve rapidement entouré de neige compactée ou de glace.
Fujitsu précise également que l’unité extérieure de la série Orion XLTH intègre un chauffe-plateau de base conçu pour les régions climatiques extrêmement froides.
Le chauffe-plateau et le support surélevé remplissent toutefois deux fonctions différentes. Le premier aide la machine à gérer les conditions hivernales au niveau de son plateau inférieur. Le second crée physiquement l’espace nécessaire autour et sous l’appareil.
Dans une installation CVAC, la machine et la façon de l’installer doivent donc être considérées ensemble.
Pourquoi éviter une unité extérieure trop près du sol?
En chauffage, le serpentin extérieur devient froid et du givre peut progressivement s’y former. La thermopompe effectue alors automatiquement des cycles de dégivrage.
Lorsque le givre fond, l’eau doit pouvoir s’évacuer librement. Si l’unité est installée trop bas, surtout à un endroit où la neige est rarement dégagée, une masse de glace peut progressivement se former sous la machine.
Nous cherchons donc à anticiper ce scénario dès l’installation plutôt que d’attendre qu’un problème apparaisse au milieu de janvier.
Une unité extérieure compacte qui facilite certaines installations résidentielles
La configuration de ce projet illustre également l’intérêt d’une unité extérieure relativement compacte.
Nous disposions d’un emplacement limité entre un mur de brique, une grande fenêtre et l’espace disponible sur le balcon. L’objectif était de conserver une installation accessible sans transformer la zone en amas de tuyaux, câbles et supports.
Selon la fiche Fujitsu, les unités extérieures des capacités 9 000, 12 000 et 15 000 présentent notamment une largeur publiée de 799 mm, une hauteur de 632 mm et une profondeur de 290 mm. Les versions 18 000 et 24 000 utilisent également une unité extérieure de 799 mm de largeur et 632 mm de hauteur dans la documentation fournie.
Une machine compacte reste néanmoins soumise aux dégagements prescrits par le fabricant. Dans un balcon, il ne suffit jamais de trouver un endroit où l’appareil « entre ». Il faut aussi penser à la circulation d’air, à l’entretien futur et aux possibilités de service.
Pourquoi la Fujitsu AIRSTAGE Orion XLTH représente une solution particulièrement intéressante pour une thermopompe murale au Québec
R-32 : un nouveau réfrigérant utilisé dans cette génération Fujitsu
Le logo R32 est clairement visible sur la façade de l’unité extérieure photographiée.
Fujitsu indique pour cette gamme l’utilisation du réfrigérant R-32, auquel le fabricant attribue un potentiel de réchauffement global inférieur à celui du R-410A. La documentation compare un PRG de 675 pour le R-32 à 2088 pour le R-410A, soit une réduction indiquée de 68 %.
Pour le propriétaire, cela signifie également que l’installation et l’entretien doivent être réalisés avec des procédures et des équipements adaptés au réfrigérant utilisé. Chez AirGreen, nous tenons compte du réfrigérant dès la planification d’une installation de thermopompe, et pas uniquement lorsqu’un entretien ou une réparation devient nécessaire.
Des rendements TRÈS2 pouvant dépasser 30 selon la capacité
L’efficacité de la série est l’un de ses éléments les plus intéressants.
La fiche technique Fujitsu donne les valeurs TRÈS2 suivantes :
- 09KZAH1 : 33,1
- 12KZAH1 : 30,5
- 15KZAH1 : 27,5
- 18KZAH1 : 25,5
- 24KZAH1 : 24,0
Les valeurs de CPSC2 région V varient pour leur part de 9,4 à 10,7 selon le modèle. Les appareils de cette fiche sont également présentés avec des classements ENERGY STAR, ENERGY STAR Cold Climate et ENERGY STAR Most Efficient.
Il est important de retenir que le rendement change avec la capacité. Deux thermopompes portant toutes les deux le nom Orion XLTH ne doivent donc pas automatiquement être présentées avec le même TRÈS2.
C’est précisément pour cette raison que nous associons toujours les données d’efficacité au numéro de modèle exact lors de la préparation d’une proposition.
Jusqu’à seulement 23 dB à l’intérieur
Le confort acoustique mérite autant d’attention que la puissance de chauffage.
Pour les modèles 9 000 et 12 000 BTU, la documentation indique un niveau sonore intérieur pouvant descendre à 23 dB(A) en mode calme. Le 15 000 BTU est donné à 26 dB(A), tandis que les versions 18 000 et 24 000 sont données à 30 dB(A) dans ce mode.
À l’extérieur, les valeurs publiées se situent entre 46 et 49 dB(A) en climatisation, selon le modèle.
Pour une thermopompe installée sur un balcon ou près d’une fenêtre, comme dans notre réalisation de Béthanie, le niveau acoustique de l’unité extérieure devient particulièrement pertinent. La qualité des supports et la stabilité mécanique de l’installation ont également leur importance afin d’éviter la transmission inutile de vibrations à la structure.
Wi-Fi intégré et plusieurs possibilités de contrôle
La série Orion XLTH comprend également une connectivité Wi-Fi intégrée permettant une surveillance et un contrôle à distance par l’application mobile AIRSTAGE, selon la documentation Fujitsu.
Des contrôleurs filaires et différentes interfaces sont également proposés en option, notamment pour des applications plus avancées.
Pour une maison, l’intérêt principal demeure généralement la possibilité de modifier les consignes à distance. Pour des projets plus complexes, Fujitsu prévoit également des possibilités d’intégration avec BACnet et Modbus, ce qui élargit les scénarios d’utilisation dans certains environnements résidentiels ou de gestion de bâtiment.
Des serpentins ProCore conçus pour une meilleure résistance à la corrosion
La documentation de la série mentionne aussi des serpentins ProCore en cuivre à haute résistance à la corrosion au niveau de l’unité intérieure.
Ce type de détail est rarement le premier élément auquel pense un propriétaire lorsqu’il compare plusieurs thermopompes murales. Pourtant, la conception des échangeurs, la protection des composants et leur accessibilité pour l’entretien sont des éléments importants lorsqu’on évalue un système qui devrait fonctionner pendant de nombreuses années.
Une installation doit respecter les diamètres de tuyauterie du modèle précis
Un autre point technique souvent négligé concerne la tuyauterie frigorifique.
Les petites capacités de la gamme n’utilisent pas nécessairement les mêmes diamètres que les plus grandes. D’après la fiche Fujitsu :
- les 09KZAH1 et 12KZAH1 utilisent du 1/4 po liquide et 3/8 po gaz;
- le 15KZAH1 utilise du 1/4 po liquide et 1/2 po gaz;
- les 18KZAH1 et 24KZAH1 utilisent du 3/8 po liquide et 5/8 po gaz.
C’est un excellent exemple de la raison pour laquelle nous ne basons jamais un remplacement de thermopompe uniquement sur le fait qu’une ancienne tuyauterie est déjà présente.
Une ligne existante peut sembler en excellent état tout en étant d’une dimension non compatible avec la nouvelle machine. Le diamètre, la longueur, le dénivelé, l’état intérieur des conduites et le réfrigérant précédemment utilisé doivent être considérés.
Les longueurs de tuyauterie disponibles donnent une certaine flexibilité
Fujitsu publie également différentes longueurs maximales de tuyauterie selon la capacité.
Les modèles 9 000 et 12 000 peuvent aller jusqu’à 25 m, le 15 000 jusqu’à 30 m, tandis que les 18 000 et 24 000 sont annoncés jusqu’à 50 m, sous réserve du respect des exigences du fabricant.
Cette flexibilité peut être particulièrement utile pour certaines installations à Montréal, Laval ou Longueuil, notamment dans les condos, maisons de ville et bâtiments où il est impossible de positionner l’unité extérieure directement derrière l’unité intérieure.
Cela ne signifie toutefois pas qu’une ligne plus longue soit préférable. Lorsque nous pouvons conserver un trajet simple, propre et techniquement adéquat, nous privilégions généralement cette approche.
Les erreurs que nous cherchons à éviter sur une installation de thermopompe murale
L’expérience terrain nous montre qu’un excellent appareil peut offrir une expérience médiocre s’il est mal installé.
Parmi les points qui méritent une attention particulière, nous vérifions notamment le dimensionnement de la machine, la circulation d’air autour de l’unité extérieure, la hauteur de l’appareil par rapport à la neige, le drainage, le support mécanique, les vibrations, la compatibilité de la tuyauterie, la qualité des raccords frigorifiques, l’alimentation électrique et l’accessibilité pour l’entretien futur.
Le support visible sur notre installation de Béthanie illustre bien cette philosophie : certaines décisions prises pendant les quelques heures d’une installation auront des conséquences pendant tous les hivers qui suivront.
Une capacité électrique qui varie elle aussi selon le modèle
Toutes les Orion XLTH de cette gamme fonctionnent en 208-230 V, 60 Hz, monophasé, mais le calibre de disjoncteur indiqué varie.
Les modèles 09KZAH1 et 12KZAH1 sont associés dans la fiche à un disjoncteur de 15 A, alors que les versions 15KZAH1, 18KZAH1 et 24KZAH1 sont données à 20 A.
Ce détail démontre encore une fois pourquoi une visite ou une validation technique est utile avant de confirmer une installation. La capacité du panneau électrique et la configuration existante doivent être prises en considération avant le jour des travaux.
Sur le projet photographié, le sectionneur extérieur est installé à proximité immédiate de la thermopompe, contre le mur de brique, ce qui donne un résultat visuellement ordonné et facilite l’accès au dispositif de coupure de l’équipement.
Une installation à Béthanie qui résume bien notre approche chez AirGreen
Cette installation de thermopompe murale Fujitsu à Béthanie est visuellement simple, mais plusieurs décisions techniques se cachent derrière cette simplicité.
Nous voulions une unité extérieure solidement soutenue, bien dégagée du plancher, accessible et installée proprement dans l’espace disponible. Nous voulions également conserver les avantages propres à la Fujitsu AIRSTAGE Orion XLTH : chauffage jusqu’à -26 °C selon les données du fabricant, technologie Inverter, fonctionnement silencieux, réfrigérant R-32, contrôle Wi-Fi et très bons rendements énergétiques selon la capacité choisie.
Le résultat est une installation adaptée non seulement à l’été québécois, mais surtout aux mois pendant lesquels une thermopompe de climat froid doit démontrer sa réelle valeur.
Chez AirGreen, cette méthode s’applique autant à une maison située à Béthanie qu’à une installation de thermopompe à Montréal, Laval, Longueuil, sur la Rive Sud ou sur la Rive Nord : nous regardons la machine, mais également le bâtiment, l’emplacement extérieur, la tuyauterie, l’électricité, le drainage, l’utilisation prévue et les conditions hivernales auxquelles l’équipement sera réellement exposé.
Une bonne installation CVAC ne se mesure donc pas seulement au fait que la thermopompe démarre après sa mise en service. Elle se mesure à sa capacité à rester performante, stable, accessible et bien installée saison après saison.
