Une installation compacte dans une pièce où le confort devait rester discret
Cette installation de thermopompe murale Hitachi airHome 400 à Blainville montre à quel point une petite pièce peut demander autant de précision qu’un grand espace ouvert. Sur la photo, l’unité intérieure est placée au centre d’un mur étroit, près du plafond, avec une porte située immédiatement à droite et un autre mur rapproché à gauche.
Dans cette configuration, quelques centimètres pouvaient modifier entièrement la qualité du résultat. L’appareil devait être installé assez haut pour dégager le mur, mais sans bloquer son aspiration d’air. Il fallait également préserver l’ouverture de la porte, éviter que le jet d’air frappe directement les occupants et conserver un accès réaliste aux filtres.
Ce type de projet est fréquent à Blainville et ailleurs sur la Rive Nord, notamment dans les maisons à étages, les condos, les sous-sols aménagés et les chambres rénovées. Les propriétaires souhaitent souvent améliorer le confort d’une pièce précise sans modifier tout le système de chauffage de la propriété.
La thermopompe murale devient alors une solution intéressante, à condition que son emplacement, sa capacité et sa direction de soufflage soient soigneusement évalués.
Une unité centrée sur un mur de largeur limitée

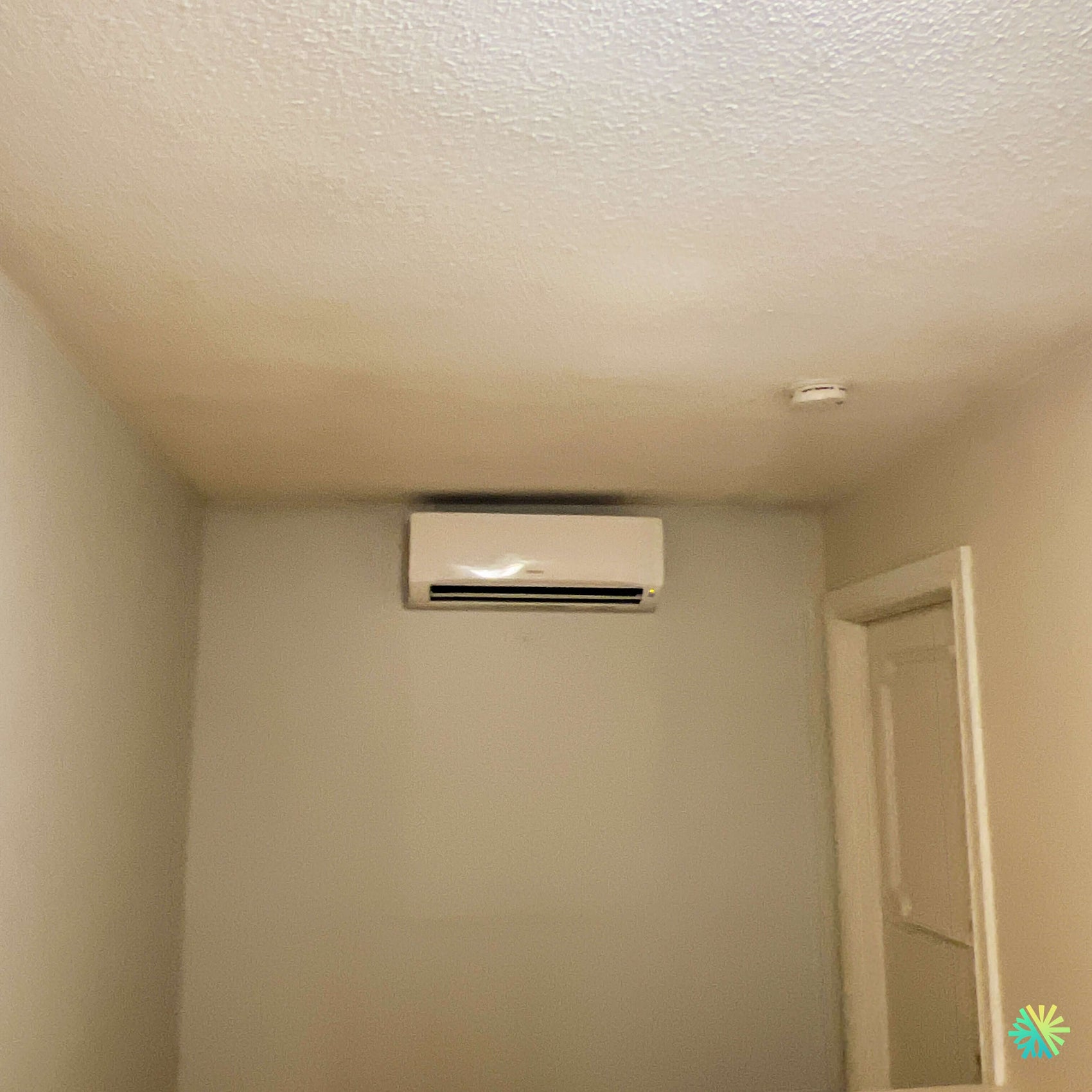

La photo montre un mur relativement étroit, encadré par deux retours. La porte à droite réduit davantage la zone utilisable. Nous avons donc positionné l’unité de manière à équilibrer plusieurs contraintes :
- maintenir un dégagement latéral;
- préserver la circulation de l’air;
- conserver l’ouverture complète de la porte;
- éviter un appareil visuellement coincé dans un angle;
- permettre l’accès au panneau frontal;
- laisser le volet inférieur se déplacer librement;
- diffuser l’air vers la profondeur de la pièce.
Une unité installée trop près de la porte aurait pu projeter l’air vers le cadre ou créer une impression d’encombrement. Une pose trop à gauche aurait rapproché l’appareil de l’autre mur et limité l’accès latéral.
Le centrage visible sur la photo offre une intégration simple et ordonnée. L’appareil occupe la partie supérieure du mur sans condamner l’espace situé en dessous.
Pourquoi la hauteur de l’installation est importante
Une thermopompe murale aspire l’air par la partie supérieure, puis le fait circuler à travers les filtres et l’échangeur. L’air traité est ensuite rejeté par l’ouverture inférieure.
La pose près du plafond offre plusieurs avantages :
- meilleure portée du jet d’air;
- mur inférieur libéré;
- diffusion plus uniforme en climatisation;
- appareil moins exposé aux contacts accidentels;
- intégration visuelle plus discrète.
Cette hauteur doit cependant respecter les dégagements requis. Une unité installée trop près du plafond peut aspirer moins efficacement l’air et devenir plus difficile à nettoyer.
Dans ce projet à Blainville, nous avons dû équilibrer la hauteur de pose avec l’espace disponible au-dessus de l’appareil.
Nous vérifions systématiquement :
- le dégagement d’aspiration;
- l’ouverture du panneau avant;
- le retrait des filtres;
- le mouvement du volet;
- le niveau de la plaque de fixation;
- le passage des conduites;
- la pente du drainage.
La gamme Hitachi airHome 400 comprend plusieurs caractéristiques facilitant l’installation et l’entretien, dont des couvercles latéraux amovibles, un raccord de drain configurable à gauche ou à droite, un bac de récupération amovible et un panneau avant conçu pour être retiré avec un nombre limité de vis.
Un emplacement qui évite de souffler directement dans la porte
Dans une pièce compacte, la direction du jet d’air est déterminante. Une tête murale placée trop près d’une porte peut envoyer une partie de l’air dans le corridor au lieu de traiter efficacement la pièce.
Elle peut aussi créer un courant d’air désagréable si le lit, un fauteuil ou un bureau se trouve directement devant.
Nous cherchons donc à projeter l’air vers la zone principale tout en permettant aux volets de distribuer le débit de manière graduelle.
En climatisation, l’air frais descend naturellement. Une unité située en hauteur peut donc envoyer l’air vers l’avant avant qu’il se répartisse dans la pièce.
En chauffage, l’air chaud a tendance à monter. Les volets doivent alors être orientés davantage vers le bas pour éviter que la chaleur reste concentrée près du plafond.
La bonne position ne dépend pas seulement du mur disponible. Elle dépend également :
- de l’emplacement du lit;
- de la circulation entre la porte et la pièce;
- de la présence de fenêtres;
- de l’exposition au soleil;
- de la hauteur du plafond;
- de l’usage quotidien de la pièce.
Une installation pensée pour le confort nocturne
La configuration visible semble correspondre à une chambre ou à un petit espace résidentiel. Dans ce contexte, le bruit de fonctionnement devient particulièrement important.
Une thermopompe peut être performante, mais devenir inconfortable si elle produit des vibrations ou si le ventilateur fonctionne constamment à haute vitesse.
La Hitachi airHome 400 offre, selon la capacité, un niveau sonore intérieur pouvant descendre jusqu’à 29 dB(A) en mode silencieux pour certains modèles de 9 000 et 12 000 BTU/h. Les modèles de capacité supérieure affichent des niveaux minimaux légèrement plus élevés.
Le confort acoustique dépend toutefois aussi de la qualité de l’installation.
Nous devons éviter :
- une plaque murale mal serrée;
- des conduites en contact rigide avec la structure;
- un appareil légèrement incliné;
- des vibrations dans un cache-tuyaux;
- une capacité surdimensionnée;
- des filtres sales;
- un ventilateur encrassé.
Dans une chambre, même un petit bruit répétitif peut devenir perceptible la nuit. C’est pourquoi nous portons une attention particulière à la fixation et au parcours des conduites.
Une finition sans canalisation visible dans la pièce
Sur la photo, aucun cache-tuyaux intérieur n’est visible à côté de l’appareil. Cela suggère que les conduites ont été dirigées vers l’arrière ou intégrées à un passage dissimulé.
Cette finition est recherchée par plusieurs propriétaires, car elle réduit l’impact visuel de l’installation.
Un passage direct derrière l’appareil exige cependant une grande précision. L’ouverture doit correspondre à la position exacte de la sortie de l’unité et tenir compte de tous les composants :
- conduite liquide;
- conduite de gaz;
- câble de communication;
- alimentation applicable;
- drain de condensat;
- isolation;
- protection de la traversée.
Le cuivre doit être courbé progressivement. Un pli trop serré peut réduire le diamètre intérieur de la conduite ou fragiliser le matériau.
Avant de fermer l’unité, nous vérifions aussi qu’aucune conduite ne pousse contre le boîtier. Ce type de tension peut provoquer un bruit ou compliquer une future intervention.
Le drainage du condensat dans une petite pièce
En mode climatisation ou déshumidification, l’humidité retirée de l’air se transforme en eau sur l’échangeur intérieur. Cette eau est recueillie dans un bac puis évacuée.
Une fuite, même minime, peut endommager la peinture, le gypse, le plancher ou les meubles. Dans une chambre, elle peut aussi passer inaperçue au début si l’eau s’écoule derrière l’appareil.
Le drainage doit donc être planifié dès l’installation.
Nous vérifions notamment :
- la pente continue;
- l’absence de contre-pente;
- l’étanchéité des raccords;
- l’absence d’écrasement;
- la sortie extérieure;
- la possibilité d’entretien;
- le fonctionnement réel en climatisation.
Le raccord de drainage de l’airHome 400 peut être configuré à gauche ou à droite selon la série, ce qui facilite l’adaptation au parcours choisi.
Une fixation qui doit rester parfaitement de niveau
La photo met en évidence l’appareil installé sur une surface plane et relativement uniforme. Dans une petite pièce, une unité légèrement inclinée serait immédiatement visible.
Le nivellement est également important pour le comportement de l’eau dans le bac de récupération.
Nous installons d’abord la plaque murale, puis nous vérifions sa position avec précision avant d’accrocher l’unité.
Selon la construction, nous pouvons rencontrer :
- des montants de bois;
- des montants métalliques;
- du gypse;
- de la maçonnerie;
- une combinaison de matériaux.
Le choix des ancrages doit être adapté au mur. Une fixation insuffisante peut entraîner du mouvement, des vibrations ou une perte graduelle de niveau.
Pourquoi la Hitachi airHome 400 convient à plusieurs projets résidentiels à Blainville
La Hitachi airHome 400 est une gamme de thermopompes murales à technologie Inverter offerte dans plusieurs capacités. La documentation du fabricant présente des systèmes allant de 9 000 à 36 000 BTU/h.
La capacité exacte de l’installation photographiée ne peut pas être confirmée uniquement à partir de l’apparence de l’unité intérieure. Plusieurs modèles de la gamme partagent un format similaire.
Pour identifier la combinaison précise, nous devons vérifier :
- le modèle intérieur;
- le modèle extérieur;
- les plaques signalétiques;
- la combinaison certifiée;
- les données électriques;
- les diamètres de tuyauterie.
Cette vérification évite d’attribuer à l’appareil des performances qui correspondent peut-être à une autre capacité de la même série.
Un système Inverter pour stabiliser la température
La technologie Vector DC Inverter permet au compresseur d’ajuster sa vitesse selon la demande.
Une unité conventionnelle à vitesse fixe fonctionne généralement à pleine puissance, puis s’arrête. Une thermopompe Inverter peut plutôt ralentir lorsque la température désirée est presque atteinte.
Dans une petite pièce, cette modulation est particulièrement utile. Une machine fonctionnant constamment à pleine capacité pourrait atteindre rapidement la consigne, puis redémarrer fréquemment.
La modulation peut contribuer à :
- réduire les écarts de température;
- limiter les démarrages brusques;
- améliorer la déshumidification;
- maintenir un fonctionnement plus silencieux;
- adapter la consommation à la charge;
- améliorer le confort pendant la nuit.
La brochure présente aussi un mode Eco conçu pour ajuster le fonctionnement afin de réduire la consommation énergétique.
Pourquoi le dimensionnement est essentiel dans une petite pièce
Une erreur fréquente consiste à croire qu’un appareil plus gros offrira automatiquement un meilleur confort.
Dans une chambre ou un espace compact, une capacité trop élevée peut provoquer :
- des cycles courts;
- une température inégale;
- une déshumidification moins efficace;
- des variations de bruit;
- un courant d’air trop fort;
- une consommation inutile.
Le dimensionnement doit tenir compte de plusieurs éléments :
- superficie;
- hauteur du plafond;
- isolation;
- nombre et taille des fenêtres;
- orientation solaire;
- étage de la pièce;
- portes ouvertes ou fermées;
- charge de chauffage;
- capacité de diffusion vers les espaces voisins.
Nous ne déterminons donc pas la capacité uniquement selon la superficie. Une pièce orientée plein sud avec une grande fenêtre peut demander davantage de climatisation qu’une pièce ombragée de dimensions comparables.
Les performances de la gamme airHome 400
Les rendements de la gamme varient selon la capacité.
La documentation Hitachi indique notamment :
- jusqu’à 20,0 TRÉS2;
- jusqu’à 10,5 CPSC2 en région 4;
- un COP à 8 °C pouvant atteindre 3,3;
- un COP à -15 °C variant selon le modèle;
- une capacité nominale de climatisation de 9 000 à 33 000 BTU/h;
- une capacité nominale de chauffage de 10 000 à 35 000 BTU/h.
La plage de fonctionnement en chauffage descend jusqu’à environ -20,5 °C pour les modèles présentés.
Cette température minimale ne doit toutefois pas être confondue avec la capacité disponible. Une thermopompe peut continuer à fonctionner par temps froid tout en fournissant moins de chaleur que dans des conditions plus douces.
Pour une propriété à Blainville, nous évaluons donc la capacité à basse température en parallèle avec le chauffage existant.
Utilisation avec les plinthes électriques
Plusieurs maisons de Blainville sont chauffées par plinthes électriques. Une thermopompe murale peut alors réduire une partie de leur utilisation.
La thermopompe devient généralement la source principale de chauffage dans la zone qu’elle dessert, tandis que les plinthes restent disponibles comme appoint.
Pour obtenir un fonctionnement cohérent :
- la thermopompe doit être réglée à la température désirée;
- les plinthes peuvent être réglées légèrement plus bas;
- le jet d’air doit circuler librement;
- les portes peuvent être laissées ouvertes lorsque le confort des pièces voisines est recherché;
- les filtres doivent rester propres.
Dans une chambre fermée, la thermopompe contrôle principalement cette pièce. Elle ne doit pas être considérée comme un système capable de chauffer uniformément toute une maison si l’air ne peut pas circuler.
Un mode chauffage adapté aux absences
La télécommande de l’airHome 400 comprend des fonctions de gestion du mode, de la température, de la vitesse de ventilation et de la direction du débit.
La documentation mentionne également une fonction destinée à maintenir un chauffage minimal afin de réduire le risque de gel des tuyaux pendant une absence.
Cette fonction peut être utile pour une chambre peu utilisée, un espace au sous-sol ou une propriété laissée temporairement sans occupation.
Elle ne remplace cependant pas une surveillance adaptée ni un chauffage de secours lorsqu’une résidence est exposée à des températures très froides.
FrostWash pour l’échangeur intérieur
La Hitachi airHome 400 comprend la technologie FrostWash sur l’unité intérieure.
Le système utilise un processus de gel et de fonte pour capter et évacuer une partie des impuretés présentes sur l’échangeur.
Le fabricant présente aussi la fonction Mold Guard, qui fait circuler l’air à travers les composants internes et chauffe le serpentin pour limiter les conditions favorables aux odeurs et à la formation de moisissures.
La gamme comprend également :
- un préfiltre en acier inoxydable;
- un filtre à charbon actif;
- une filtration visant les particules PM2.5;
- une action de désodorisation.
La brochure précise toutefois que Mold Guard peut aider à prévenir la formation de moisissures, mais ne retire pas les moisissures déjà présentes.
L’entretien demeure nécessaire
Même avec FrostWash, un entretien CVAC régulier reste essentiel.
Les filtres captent la poussière, les fibres textiles et d’autres particules. Dans une chambre, les tissus, la literie et les vêtements peuvent contribuer à une accumulation graduelle.
Des filtres sales peuvent entraîner :
- une baisse du débit d’air;
- davantage de bruit;
- des cycles plus longs;
- une perte de rendement;
- un encrassement du ventilateur;
- une distribution moins uniforme.
Nous recommandons de vérifier régulièrement les filtres pendant les périodes d’utilisation intensive. Le ventilateur, le drain et l’échangeur doivent aussi être inspectés selon l’état de l’appareil.
Une option Wi-Fi pour contrôler la pièce à distance
Un adaptateur Wi-Fi optionnel peut être ajouté selon la configuration.
La plateforme compatible permet notamment :
- le contrôle depuis un téléphone;
- la programmation hebdomadaire;
- l’ajustement avant l’arrivée à la maison;
- le suivi de certaines estimations de consommation;
- la commande vocale compatible.
Dans une chambre, cela peut être pratique pour réduire la température pendant une absence, puis rétablir le confort avant le coucher.
Un thermostat mural airPoint Room H700 est également présenté comme option selon la compatibilité du système.
Réfrigérant R32 et raccordements frigorifiques
La série airHome 400 utilise le réfrigérant R32.
Les diamètres de tuyauterie varient selon la capacité :
- 9 000 et 12 000 BTU/h : 1/4 po liquide et 3/8 po gaz;
- 18 000 BTU/h : 1/4 po liquide et 1/2 po gaz;
- 24 000 BTU/h : 1/4 po liquide et 5/8 po gaz;
- 36 000 BTU/h : 3/8 po liquide et 5/8 po gaz.
Les longueurs maximales de tuyauterie vont de 82 à 165 pieds selon le modèle.
Nous confirmons toujours les diamètres avant l’installation. Les conduites ne doivent pas être choisies uniquement selon ce qui est déjà disponible sur place.
Exigences électriques variables
La gamme comprend principalement des modèles 208-230 V, ainsi qu’une version 12 000 BTU/h en 115 V.
Pour les modèles 208-230 V, l’ampacité minimale de circuit varie de 8 à 27 A, tandis que la protection maximale contre les surintensités varie de 15 à 40 A selon la capacité.
Avant de confirmer une installation, nous vérifions :
- le panneau électrique;
- l’espace disponible;
- le disjoncteur requis;
- le calibre du câble;
- le parcours vers l’unité extérieure;
- le dispositif de coupure;
- la capacité de la propriété.
Garanties et enregistrement
La brochure présente une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces.
Pour certaines installations résidentielles enregistrées, une garantie prolongée de dix ans sur le compresseur et les pièces est indiquée. Une option améliorée est également présentée, avec douze ans sur le compresseur, dix ans sur les pièces et dix ans sur la main-d’œuvre, sous réserve des conditions et de l’achat de la mise à niveau applicable.
L’enregistrement du système et la conservation des documents sont donc essentiels.
Subventions : confirmer la combinaison installée
La gamme airHome 400 est présentée comme admissible à plusieurs incitatifs provinciaux.
Le montant applicable dépend toutefois de la combinaison exacte et du programme en vigueur.
Nous devons confirmer :
- le modèle intérieur;
- le modèle extérieur;
- la capacité reconnue à la température de référence;
- la certification;
- le type de bâtiment;
- la date d’installation;
- les documents exigés;
- l’adresse du projet.
Nous évitons donc de promettre un montant uniquement à partir du nom de la série.
Les principales erreurs à éviter dans une petite pièce
Cette installation à Blainville permet d’illustrer plusieurs erreurs fréquentes.
Installer l’unité trop près du plafond
Cela peut limiter l’aspiration et compliquer l’entretien.
Négliger la porte voisine
La porte doit pouvoir s’ouvrir complètement et ne pas bloquer le jet d’air.
Choisir une capacité trop élevée
Un appareil surdimensionné peut réduire la qualité du confort dans une petite pièce.
Diriger l’air directement vers le lit
Le jet doit être réglé pour éviter un courant d’air constant sur les occupants.
Ne pas prévoir l’accès aux filtres
L’appareil doit rester entretenable, même lorsqu’il est installé haut.
Percer sans vérifier le parcours extérieur
Le point de sortie doit être compatible avec les conduites, le drainage et l’emplacement du compresseur.
Croire qu’une fonction autonettoyante élimine tout entretien
Les filtres, le ventilateur et le drain doivent toujours être inspectés.
Une installation AirGreen adaptée à la pièce plutôt qu’une pose standardisée
Cette installation de thermopompe murale Hitachi airHome 400 à Blainville démontre qu’un petit espace exige une planification attentive.
Nous avons dû intégrer l’appareil :
- entre deux murs rapprochés;
- près d’une porte;
- dans la partie supérieure du mur;
- sans canalisation intérieure apparente;
- avec une diffusion adaptée à la pièce;
- tout en conservant l’accès aux filtres.
Chez AirGreen, nous appliquons cette même méthode à chaque projet, que l’installation soit située à Blainville, Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
Nous ne cherchons pas simplement un mur libre. Nous évaluons la circulation d’air, le bruit, le drainage, le parcours des conduites, les besoins de chauffage et l’utilisation réelle de la pièce.
Le résultat est une installation CVAC plus discrète, plus fonctionnelle et mieux adaptée au confort quotidien des occupants.
