Une installation compacte au-dessus d’une porte-patio, pensée pour préserver la lumière et l’espace habitable
Installer une thermopompe murale Samsung WindFree™ MaxHeat à Anjou dans une pièce largement ouverte sur un balcon exige plus qu’une simple fixation de l’unité intérieure. Dans ce type de configuration, chaque centimètre compte : la hauteur disponible au-dessus du cadre, la trajectoire des conduites frigorifiques, l’accès à l’extérieur, l’écoulement du drain de condensat et l’apparence finale doivent être évalués ensemble.

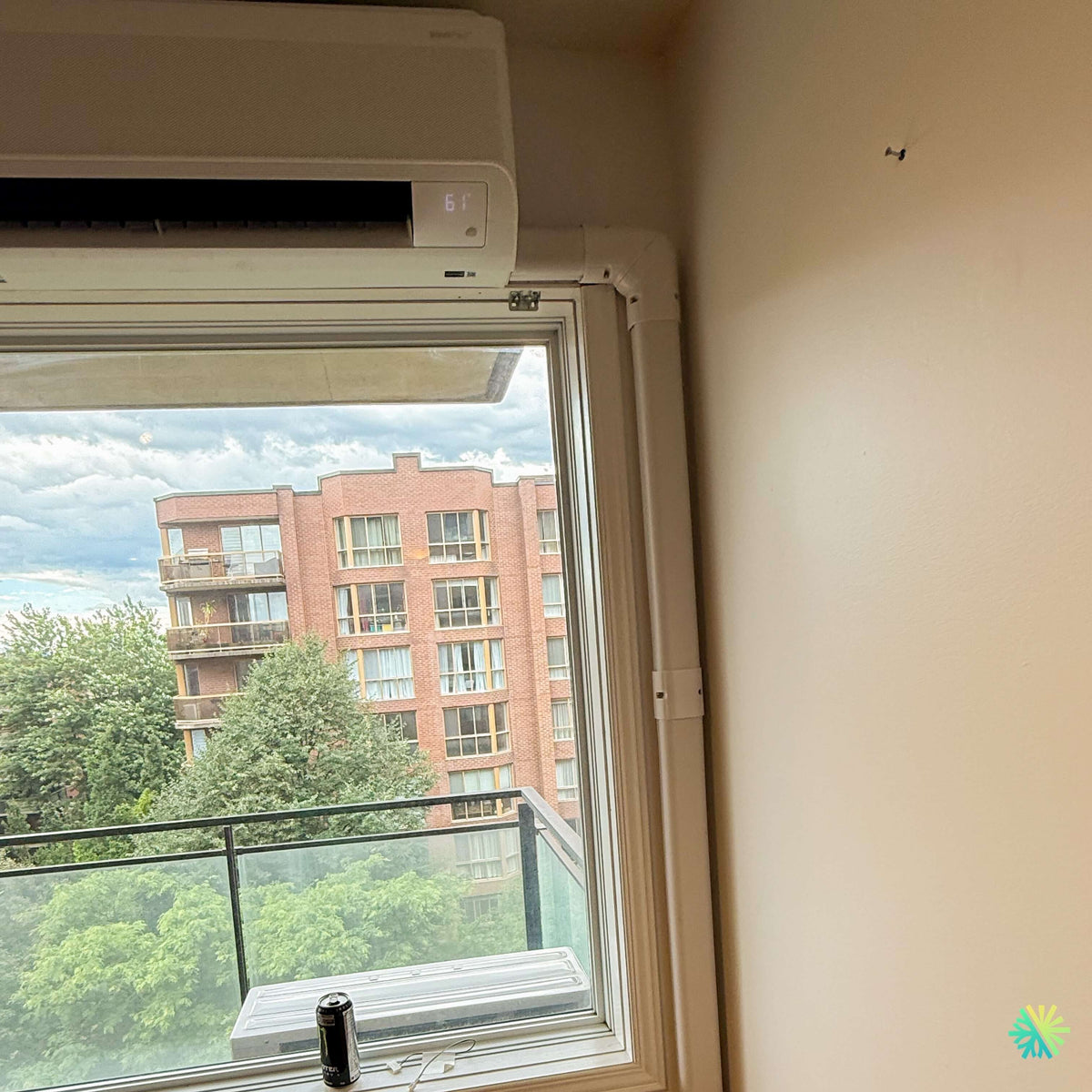

Pour cette installation réalisée par AirGreen, l’unité murale a été positionnée directement au-dessus d’une grande ouverture vitrée donnant sur un balcon. Ce choix permet de conserver les murs latéraux libres, d’éviter d’empiéter sur l’aménagement intérieur et de favoriser une distribution efficace de l’air dans la pièce.
La photo montre également une contrainte importante : l’espace entre le plafond, le haut du cadre et le coin du mur est relativement limité. Nos techniciens ont donc dû planifier une sortie latérale propre vers la droite, puis faire descendre les conduites dans un cache-tuyaux vertical installé près du coin. Le résultat est une installation CVAC discrète, fonctionnelle et bien adaptée aux réalités d’un logement ou d’un condo à Anjou.
Pourquoi installer l’unité murale au-dessus de l’ouverture vitrée?
L’emplacement d’une thermopompe murale influence directement le confort, la circulation de l’air et l’intégration visuelle de l’appareil. Dans cette pièce, le mur au-dessus de la porte-patio représentait une zone difficile à utiliser pour du mobilier, des étagères ou des œuvres décoratives. Il constituait donc un emplacement logique pour l’unité intérieure.
Cette position présente plusieurs avantages concrets :
- elle libère les surfaces murales principales;
- elle permet de souffler l’air vers le centre de la pièce;
- elle rapproche l’unité intérieure du balcon et de l’unité extérieure;
- elle peut réduire la longueur du parcours frigorifique;
- elle facilite une installation plus compacte dans les condos;
- elle limite les interventions sur les murs intérieurs du logement.
Dans un appartement montréalais, l’espace disponible est souvent aussi important que la performance de l’appareil. Une thermopompe mal positionnée peut nuire à l’aménagement, diriger l’air directement vers un lit ou un canapé, ou nécessiter un parcours de tuyauterie inutilement long. Nous privilégions donc un emplacement qui tient compte à la fois de la mécanique, du confort et de l’utilisation quotidienne de la pièce.
Une thermopompe adaptée au climat de Montréal
La gamme Samsung WindFree™ MaxHeat est conçue pour assurer la climatisation en été et le chauffage durant la saison froide. Il s’agit d’une solution particulièrement pertinente à Anjou, où les logements doivent composer avec des périodes de chaleur et d’humidité en été, mais aussi avec des températures hivernales exigeantes.
La technologie WindFree™ distingue cette gamme de plusieurs climatiseurs muraux traditionnels. Une fois la température désirée atteinte, l’appareil peut diffuser l’air à travers de nombreuses petites ouvertures plutôt que de maintenir continuellement un jet d’air concentré. Cette diffusion plus douce contribue à réduire la sensation de courant d’air direct.
Ce fonctionnement est intéressant dans une pièce où l’unité est installée près d’une porte-patio ou au-dessus d’une zone de circulation. L’air peut être distribué progressivement dans la pièce sans provoquer le même inconfort qu’un débit froid constamment dirigé vers les occupants.
Selon la capacité précise et la combinaison d’unités sélectionnées, les caractéristiques techniques peuvent varier. C’est pourquoi nous vérifions toujours les numéros de modèle complets avant de confirmer :
- la capacité nominale en BTU;
- la capacité de chauffage par basse température;
- le rendement énergétique;
- les dimensions de l’unité extérieure;
- l’alimentation électrique nécessaire;
- le diamètre des conduites frigorifiques;
- l’admissibilité à une aide financière;
- les dégagements exigés par le fabricant.
Nous évitons de choisir une thermopompe uniquement selon la superficie approximative du logement. L’exposition solaire, le nombre de fenêtres, l’étage, l’isolation, la hauteur des plafonds et la configuration des pièces peuvent modifier considérablement les besoins réels.
Le défi principal : une installation dans un espace restreint
Sur cette installation à Anjou, le principal défi était l’espace limité autour de l’unité intérieure. La thermopompe devait être placée au-dessus du cadre sans compromettre l’ouverture, l’entretien de l’appareil ou la circulation de l’air.
Un appareil installé trop près du plafond peut manquer d’air au niveau de son aspiration supérieure. Il peut également devenir difficile à ouvrir pour nettoyer les filtres ou effectuer un diagnostic. À l’inverse, une unité placée trop bas pourrait empiéter visuellement sur la fenêtre ou la porte et rendre l’ensemble disproportionné.
Nos techniciens doivent donc vérifier plusieurs mesures avant le perçage :
Le dégagement au-dessus de l’appareil
L’unité intérieure aspire généralement l’air par sa partie supérieure. Un dégagement insuffisant peut affecter son fonctionnement et compliquer l’entretien. La distance minimale doit respecter les exigences particulières du fabricant.
La largeur disponible
Le boîtier intérieur doit pouvoir être centré de manière logique, tout en laissant suffisamment d’espace du côté où sortent les conduites. Dans cette installation, le parcours part vers la droite avant de rejoindre le cache vertical.
La solidité du support
Une thermopompe murale doit être fixée sur une plaque d’installation parfaitement nivelée et solidement ancrée. Le type de mur doit être évalué afin de choisir les fixations appropriées.
La pente du drain
L’eau produite pendant la climatisation doit s’évacuer sans refoulement. Une pente continue est essentielle lorsque l’installation utilise un drain gravitaire. Un drain mal orienté peut provoquer un dégât d’eau, des odeurs ou un écoulement à l’intérieur.
Un parcours de conduites protégé par un cache-tuyaux
L’un des éléments les plus visibles sur la photo est le cache-tuyaux blanc qui sort du côté droit de l’unité Samsung, effectue un changement de direction, puis descend verticalement le long du mur.
Ce cache protège généralement plusieurs éléments du système :
- les conduites de réfrigérant isolées;
- le câble de communication;
- certains conducteurs électriques, selon la configuration;
- le tuyau d’évacuation des condensats.
Dans ce projet, le cache-tuyaux a été installé près du coin afin de limiter son impact visuel. Les raccords et les coudes permettent de suivre la géométrie de la pièce plutôt que de laisser les conduites exposées.
Cette finition est particulièrement importante dans un condo. Les occupants voient le parcours tous les jours, et un assemblage irrégulier, mal aligné ou excessivement volumineux peut rapidement devenir dérangeant.
Nous portons donc attention à plusieurs détails :
- alignement des sections horizontales et verticales;
- fixation uniforme du cache;
- choix d’un parcours aussi court que possible;
- protection adéquate de l’isolation;
- étanchéité du passage à travers le mur;
- accessibilité future pour le service;
- absence de pression excessive sur les conduites de cuivre.
Un cache-tuyaux ne sert pas seulement à améliorer l’apparence. Il protège aussi l’isolation contre les dommages, les rayons solaires et les manipulations accidentelles.
Une unité extérieure positionnée sur le balcon
La configuration visible permet d’apercevoir une unité extérieure installée sur le balcon, sous la grande fenêtre. Cette proximité avec l’unité intérieure peut offrir un parcours frigorifique relativement direct, ce qui simplifie l’installation et limite les longueurs inutiles.
Toute installation d’une thermopompe sur un balcon doit toutefois être planifiée avec soin. Il ne suffit pas de déposer le condenseur dans l’espace disponible. Nous devons notamment vérifier :
- les règles de la copropriété;
- les dégagements autour de l’unité;
- l’accès pour l’entretien;
- la circulation de l’air;
- le niveau sonore;
- la stabilité du support;
- l’évacuation de l’eau de dégivrage;
- la présence de garde-corps ou de vitrages;
- la proximité des portes et des fenêtres.
L’air rejeté par l’unité extérieure ne doit pas être emprisonné dans un espace trop fermé. Une recirculation de l’air chaud en été ou de l’air froid en hiver peut réduire l’efficacité et augmenter la pression de fonctionnement du système.
En chauffage, une thermopompe produit également de l’eau pendant les cycles de dégivrage. Sur un balcon, cette eau doit être prise en considération afin d’éviter la formation d’une plaque de glace dans une zone de passage ou près du drain du balcon.
Une installation adaptée à la vie en copropriété à Anjou
Les projets de climatisation et de chauffage dans les condos à Anjou nécessitent souvent des vérifications supplémentaires. Les règlements de copropriété peuvent imposer un emplacement précis, une méthode de fixation ou des restrictions concernant l’apparence extérieure du bâtiment.
Avant une installation, il est prudent de vérifier :
- si une autorisation écrite du syndicat est nécessaire;
- si l’unité extérieure doit être installée exclusivement sur le balcon;
- si le percement de l’enveloppe du bâtiment est autorisé;
- si un modèle ou une couleur particulière est exigé;
- si des limites sonores s’appliquent;
- si l’évacuation des condensats doit suivre une méthode déterminée;
- si les travaux électriques doivent être coordonnés avec la gestion de l’immeuble.
Une erreur fréquente consiste à acheter l’appareil avant d’obtenir l’accord nécessaire. Le propriétaire peut alors se retrouver avec une thermopompe qui ne respecte pas les règles de l’immeuble ou dont l’unité extérieure ne peut pas être placée à l’endroit prévu.
Chez AirGreen, nous recommandons d’obtenir les autorisations avant la date d’installation et de transmettre au besoin les fiches techniques de l’équipement au syndicat de copropriété.
Le confort obtenu après la mise en service
Une fois les raccordements terminés, nous procédons à la mise sous vide du circuit frigorifique avant d’ouvrir les valves de service. Cette étape est essentielle pour retirer l’air et l’humidité présents dans les conduites.
Une mise en service professionnelle comprend notamment :
- la vérification des raccords frigorifiques;
- le test d’étanchéité;
- la mise sous vide;
- la vérification du drain;
- la confirmation de l’alimentation électrique;
- le démarrage en climatisation;
- le démarrage en chauffage lorsque les conditions le permettent;
- la vérification des volets et des vitesses;
- l’explication des commandes au client.
Dans cette pièce vitrée, le gain solaire peut devenir important durant les journées chaudes. La nouvelle thermopompe Samsung WindFree™ MaxHeat permet de contrôler plus efficacement la température et l’humidité, particulièrement lorsque le soleil chauffe la façade ou la porte-patio.
En hiver, l’appareil peut également fournir un chauffage local rapide et modulé. Pour maximiser l’efficacité, il est généralement préférable de choisir une consigne stable plutôt que d’éteindre et de rallumer fréquemment la thermopompe.
Les erreurs à éviter avec une thermopompe installée au-dessus d’une fenêtre
Ce type de configuration est efficace, mais certaines erreurs peuvent réduire la qualité du résultat.
Installer l’appareil sans vérifier l’accès aux filtres
Les filtres doivent pouvoir être retirés et nettoyés régulièrement. Une unité trop proche du plafond devient difficile à entretenir.
Négliger l’ouverture de la porte ou de la fenêtre
Le mouvement de l’ouverture, les stores, les rideaux et les tringles doivent être considérés avant de fixer l’appareil.
Diriger le drain sans pente suffisante
Un drain presque horizontal ou comportant une remontée peut provoquer une accumulation d’eau dans le bac intérieur.
Écraser les conduites dans un coude trop serré
Le cuivre doit être cintré avec les outils appropriés. Un coude mal réalisé peut réduire le diamètre intérieur ou fragiliser la conduite.
Oublier l’étanchéité du percement
Le passage mural doit être scellé pour limiter l’infiltration d’air, d’eau et d’insectes.
Placer le condenseur trop près d’un garde-corps vitré
Un balcon vitré peut créer une zone de recirculation si les dégagements du fabricant ne sont pas respectés.
Entretien recommandé pour une Samsung WindFree™ MaxHeat
Une installation soignée doit être accompagnée d’un entretien régulier. Les filtres de l’unité intérieure accumulent progressivement de la poussière, des fibres et d’autres particules. Lorsque le débit d’air diminue, le système doit travailler davantage pour atteindre la température demandée.
Nous recommandons de vérifier les filtres fréquemment durant les périodes d’utilisation intensive. Leur fréquence de nettoyage dépend de plusieurs facteurs :
- présence d’animaux;
- proximité d’une rue passante;
- travaux dans le bâtiment;
- utilisation quotidienne;
- quantité de poussière dans le logement;
- fonctionnement continu en climatisation ou en chauffage.
L’unité extérieure doit aussi rester dégagée. Sur un balcon, il faut éviter de placer des boîtes, des meubles, des housses ou des objets décoratifs devant les grilles d’aspiration et de refoulement.
Un entretien CVAC professionnel permet de vérifier l’échangeur, le ventilateur, le drainage, les connexions et l’état général du système. Lorsque l’unité intérieure présente une accumulation importante dans la turbine ou le serpentin, un nettoyage en profondeur peut être nécessaire.
Une solution Samsung discrète et bien intégrée pour un logement à Anjou
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Anjou illustre bien l’importance d’une planification adaptée aux contraintes réelles du bâtiment. L’espace limité au-dessus de la grande ouverture vitrée, la proximité du balcon, le parcours latéral des conduites et l’intégration du cache-tuyaux ont tous influencé la méthode de travail.
Le résultat permet de conserver un maximum d’espace intérieur tout en profitant d’un système de climatisation et de chauffage conçu pour les conditions de Montréal. La sortie des conduites vers le coin du mur réduit leur visibilité, tandis que la proximité du balcon facilite une liaison compacte avec l’unité extérieure.
Chez AirGreen, nous réalisons des installations de thermopompes murales à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud, en tenant compte de la configuration de chaque propriété. Nous vérifions l’emplacement, les dégagements, le parcours des conduites, l’évacuation du drain, les exigences électriques et les contraintes propres aux copropriétés avant de procéder.
