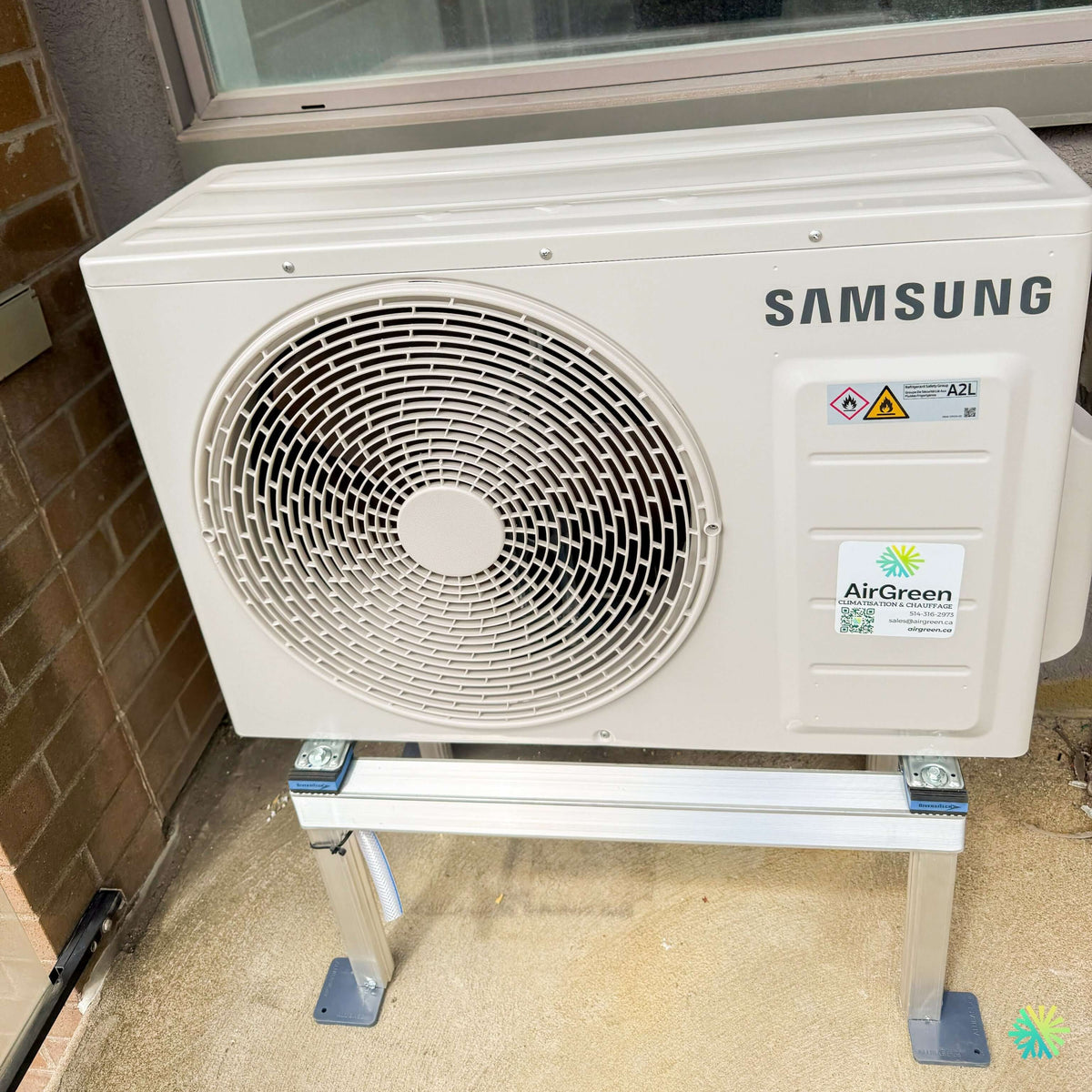

Une unité extérieure surélevée et solidement installée dans un espace de balcon particulièrement restreint
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Lachine illustre une réalité fréquente dans les immeubles résidentiels de Montréal : le meilleur emplacement disponible pour le groupe extérieur se trouve parfois dans un espace étroit, délimité par un mur de brique, une porte, une fenêtre et les règles particulières d’une copropriété.
Dans ce projet réalisé par AirGreen, l’unité extérieure Samsung a été placée sur un support d’aluminium surélevé, directement sur le balcon. Cette configuration ne constitue pas un simple choix esthétique. Elle répond à plusieurs besoins techniques essentiels : maintenir le condenseur stable, faciliter l’écoulement de l’eau, protéger la base de l’appareil et conserver un dégagement sous la machine pour l’inspection et l’entretien.
La photographie montre clairement les contraintes auxquelles nos techniciens ont dû s’adapter. Le condenseur se trouve près d’un mur de brique, sous une grande fenêtre et à proximité d’une ouverture donnant accès au logement. Le support devait donc être suffisamment compact pour ne pas obstruer le passage, tout en demeurant robuste et correctement positionné.
Le résultat est une installation CVAC propre et structurée, pensée pour le climat de Lachine et pour les conditions particulières d’un balcon résidentiel.
Pourquoi surélever une thermopompe installée sur un balcon?
Sur la photo, l’unité extérieure ne repose pas directement sur le sol. Elle est fixée sur une structure métallique composée de deux montants, d’une traverse horizontale et de quatre plaques d’appui.
Cette méthode offre plusieurs avantages.
Protection contre l’eau accumulée
Même lorsqu’un balcon semble bien drainé, une certaine quantité d’eau peut s’y accumuler pendant une pluie abondante, après le nettoyage du plancher ou durant la fonte de la neige. En maintenant le condenseur au-dessus de la surface, nous réduisons le contact prolongé entre la base de l’unité et l’humidité.
Cette précaution est particulièrement importante pour une thermopompe utilisée en chauffage. Durant l’hiver, l’appareil effectue périodiquement des cycles de dégivrage. Le givre présent sur l’échangeur extérieur fond alors et produit de l’eau sous l’unité.
Si cette eau gèle directement autour des pieds du condenseur, elle peut former une accumulation de glace susceptible de :
- bloquer les ouvertures inférieures;
- nuire à l’écoulement des prochains dégivrages;
- augmenter les vibrations;
- rendre l’accès difficile;
- créer une surface glissante sur le balcon.
Le dégagement sous l’appareil contribue à mieux gérer cette réalité hivernale, sans toutefois remplacer une planification adéquate de l’évacuation de l’eau.
Accès plus simple pour l’entretien
Une unité posée directement sur le balcon peut devenir difficile à inspecter, surtout lorsqu’elle se trouve près d’un mur. En la surélevant, nous améliorons l’accès à sa base et aux éléments situés sous le cabinet.
Cette configuration facilite également le nettoyage du balcon. Le propriétaire peut retirer les feuilles, la poussière ou les débris sans devoir déplacer l’appareil.
Réduction de la transmission des vibrations
Les pieds de la thermopompe sont fixés à la traverse du support au moyen de points d’ancrage appropriés. Selon la structure du balcon et les exigences du projet, des éléments antivibratoires peuvent aussi être intégrés entre l’unité, le support ou les surfaces d’appui.
Cette attention est importante dans un immeuble à logements. Une vibration légère peut devenir perceptible lorsqu’elle est transmise à une dalle, un mur ou un élément structural commun.
Nous évitons donc les installations improvisées sur des blocs instables, des morceaux de bois ou des supports insuffisamment rigides. Une thermopompe murale à Lachine doit demeurer stable pendant les démarrages, les changements de vitesse du compresseur et les cycles de dégivrage.
Une Samsung WindFree™ MaxHeat conçue pour climatiser et chauffer
La Samsung WindFree™ MaxHeat est une thermopompe murale conçue pour fournir la climatisation pendant les périodes chaudes et le chauffage lorsque la température extérieure baisse.
La mention MaxHeat désigne une gamme adaptée aux besoins de chauffage dans les régions froides. Selon la capacité et la combinaison exacte d’unités, certaines versions peuvent maintenir leur fonctionnement à des températures extérieures très basses. Les performances précises doivent toujours être confirmées à partir des numéros complets de l’unité intérieure et du groupe extérieur.
Cela comprend notamment :
- la capacité nominale en BTU;
- la capacité de chauffage à basse température;
- le rendement saisonnier SEER2;
- le rendement HSPF2;
- la température minimale de fonctionnement;
- le niveau sonore;
- les dimensions du condenseur;
- l’alimentation électrique;
- l’admissibilité à une subvention.
Pour certaines configurations Samsung WindFree™ MaxHeat de 12 000 BTU, le rendement peut atteindre environ 24 SEER2, avec une capacité de chauffage prévue pour des conditions extérieures pouvant descendre jusqu’à environ −30 °C. Ces valeurs ne doivent toutefois pas être appliquées automatiquement à toutes les capacités de la gamme. La fiche AHRI correspondant à la combinaison réellement installée demeure la référence.
Cette distinction est importante pour les propriétaires qui comparent plusieurs thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud. Deux appareils portant une appellation commerciale similaire peuvent présenter des rendements et des capacités hivernales différents.
Ce que la technologie WindFree™ change à l’intérieur
Le groupe extérieur visible sur la photo travaille avec une unité murale installée dans le logement. La technologie WindFree™ concerne principalement la manière dont cette unité intérieure distribue l’air.
En fonctionnement classique, un climatiseur mural projette l’air par son volet inférieur. Cette méthode permet d’atteindre rapidement la température demandée, mais elle peut créer un courant d’air perceptible lorsque l’appareil se trouve près d’un canapé, d’une table ou d’un lit.
Une fois la température stabilisée, le mode WindFree™ peut diffuser l’air à travers de nombreuses micro-ouvertures situées sur la façade de l’unité intérieure. La sensation de jet direct est ainsi atténuée.
Cette caractéristique peut être particulièrement utile dans :
- un condo à aire ouverte;
- une chambre;
- un salon relativement compact;
- une pièce où le choix d’emplacement est limité;
- un logement où les occupants sont sensibles aux courants d’air.
Le mode de diffusion ne remplace toutefois pas un bon positionnement de l’unité. Nous devons toujours tenir compte de la géométrie de la pièce, de la hauteur d’installation et des obstacles pouvant bloquer la circulation de l’air.
Une installation extérieure encadrée par plusieurs dégagements
Le balcon de ce projet offre une surface limitée. Le condenseur est placé entre un mur de brique et une zone d’accès, sous une fenêtre. Cette configuration exige une vérification rigoureuse des dégagements prescrits par Samsung.
Le côté du mur de brique
Une unité extérieure doit pouvoir aspirer et rejeter l’air sans obstruction importante. Le côté placé près du mur doit conserver la distance minimale exigée afin de ne pas restreindre l’échange thermique.
Un condenseur trop près d’une paroi peut subir une réduction de débit d’air. En été, cela peut augmenter la température de condensation. En hiver, l’appareil peut avoir plus de difficulté à extraire la chaleur de l’air extérieur.
La zone devant le ventilateur
La grande grille circulaire visible sur la photo correspond au ventilateur de refoulement. Cette façade doit rester dégagée.
Il faut éviter de placer devant l’appareil :
- des meubles de balcon;
- des boîtes de rangement;
- un barbecue;
- des plantes volumineuses;
- une bâche;
- un panneau décoratif non ventilé;
- une accumulation de neige.
Un obstacle devant le ventilateur peut provoquer une recirculation de l’air rejeté vers l’échangeur. La thermopompe fonctionne alors dans des conditions moins favorables et peut consommer davantage.
L’espace sous la fenêtre
Le positionnement sous une fenêtre est possible lorsque les dégagements du fabricant, les règles du bâtiment et l’accessibilité sont respectés. Nous devons cependant nous assurer que l’air rejeté ne cause pas d’inconfort lorsque la fenêtre est ouverte.
Il faut également conserver suffisamment d’espace pour permettre une intervention technique sur le dessus et les côtés du cabinet.
Un support compact qui respecte la circulation sur le balcon
L’un des aspects les plus réussis de ce projet à Lachine est l’utilisation d’un support dont l’empreinte demeure proche de celle de la thermopompe.
Les montants ne dépassent pas inutilement dans le passage. Les plaques d’appui répartissent la charge sur la surface du balcon, tandis que la traverse supérieure soutient les points de fixation de l’appareil.
Avant l’installation, nous vérifions notamment :
- la largeur et la profondeur disponibles;
- la pente du balcon;
- la nature de la surface;
- la stabilité du support;
- le dégagement de la porte;
- l’accès aux panneaux de service;
- la trajectoire des conduites frigorifiques;
- l’emplacement de l’évacuation des condensats.
Un balcon présente rarement une surface parfaitement plane. Le support doit donc être ajusté pour que l’unité demeure de niveau, sans torsion du cabinet.
Une thermopompe installée sur une structure mal nivelée peut générer des vibrations, favoriser une accumulation d’eau indésirable ou exercer une contrainte sur les points de fixation.
La présence d’un réfrigérant classé A2L
Une étiquette de sécurité A2L est visible sur le panneau avant de l’unité extérieure. Cette classification indique l’utilisation d’un réfrigérant présentant une faible inflammabilité selon les normes applicables.
Les réfrigérants A2L sont de plus en plus présents dans les nouveaux équipements de climatisation et de chauffage en raison de leur potentiel de réchauffement climatique généralement inférieur à celui de plusieurs anciens réfrigérants.
La présence de cette étiquette entraîne des exigences précises concernant :
- le transport;
- l’entreposage;
- les outils utilisés;
- la récupération du réfrigérant;
- les tests d’étanchéité;
- la ventilation de la zone de travail;
- la procédure de brasage;
- les pratiques de mise en service.
Le type exact de réfrigérant doit être confirmé sur la plaque signalétique du modèle installé. Une étiquette A2L ne suffit pas, à elle seule, pour identifier avec certitude le fluide utilisé.
Nos techniciens doivent employer des méthodes et des équipements compatibles avec le réfrigérant du système. Il ne faut jamais présumer que les procédures utilisées sur une ancienne thermopompe s’appliquent sans modification à une nouvelle génération d’équipement.
La liaison entre l’unité intérieure et le balcon
La photographie met surtout en évidence le condenseur, mais la qualité d’une installation dépend également de tout ce qui relie celui-ci à l’unité intérieure.
Cette liaison comprend habituellement :
- deux conduites frigorifiques en cuivre;
- l’isolation des conduites;
- le câblage de communication;
- l’alimentation électrique selon la conception du système;
- le drain de condensat de l’unité intérieure.
Les conduites doivent suivre un parcours protégé et présenter des courbes suffisamment larges pour ne pas endommager le cuivre. Les raccords évasés doivent être serrés selon les spécifications du fabricant, idéalement avec un contrôle précis du couple.
Avant d’ouvrir les valves du groupe extérieur, nous procédons à une vérification d’étanchéité et à une mise sous vide du circuit. Cette étape retire l’air et l’humidité des conduites.
L’humidité laissée dans un circuit frigorifique peut contribuer à la formation d’acides, nuire à l’huile du compresseur et diminuer la fiabilité du système. La durée réelle de la mise sous vide ne doit pas être déterminée uniquement par une minuterie; elle doit être validée avec les instruments appropriés et selon les conditions du chantier.
Les autorisations à vérifier dans une copropriété de Lachine
Pour une installation sur un balcon, l’accord du syndicat de copropriété peut être aussi important que la faisabilité technique.
Avant les travaux, le propriétaire devrait confirmer :
- que l’installation d’une thermopompe est autorisée;
- que le balcon est un emplacement accepté;
- que le percement de l’enveloppe du bâtiment est permis;
- que le support proposé respecte les règles;
- que l’apparence de l’unité est conforme;
- que les niveaux sonores sont acceptables;
- que l’eau de dégivrage peut être évacuée de façon sécuritaire;
- que les travaux électriques peuvent être réalisés à l’endroit prévu.
Dans certains immeubles, le balcon constitue une partie commune à usage restreint. Le propriétaire peut l’utiliser, mais il ne possède pas nécessairement le droit d’y effectuer librement des modifications permanentes.
Obtenir une autorisation écrite avant l’achat et l’installation permet d’éviter des coûts inutiles ou une demande de déplacement de l’équipement.
Le choix de la capacité : pourquoi les BTU ne dépendent pas uniquement de la superficie
La puissance d’une thermopompe murale Samsung ne doit pas être choisie à partir d’une règle approximative fondée uniquement sur le nombre de pieds carrés.
Dans un condo à Lachine, plusieurs facteurs peuvent modifier la charge thermique :
- orientation des fenêtres;
- surface vitrée;
- exposition au soleil;
- étage du logement;
- qualité de l’isolation;
- nombre de murs extérieurs;
- hauteur des plafonds;
- aire ouverte ou pièces fermées;
- chaleur provenant des logements voisins;
- nombre d’occupants;
- appareils générant de la chaleur.
Un appareil surdimensionné peut atteindre trop rapidement la température de consigne en été et réduire le temps consacré à la déshumidification. Un appareil sous-dimensionné peut fonctionner constamment sans atteindre le confort recherché pendant les périodes les plus exigeantes.
Nous évaluons donc la configuration complète du logement avant de recommander une capacité.
Subventions : vérifier la combinaison exacte avant de promettre un montant
Certaines thermopompes à climat froid peuvent être admissibles à des aides financières au Québec. L’admissibilité dépend cependant de plusieurs critères, notamment la combinaison précise des modèles intérieur et extérieur, la certification applicable, la capacité de chauffage reconnue et les règles du programme au moment de la demande.
Le nom Samsung WindFree™ MaxHeat ne garantit pas à lui seul l’admissibilité de toutes les configurations.
Avant de confirmer une subvention, nous vérifions :
- les numéros de modèle complets;
- le numéro de référence AHRI;
- la liste d’équipements admissibles;
- la date d’achat;
- la date d’installation;
- le type de bâtiment;
- le système remplacé ou ajouté;
- les documents exigés.
Le propriétaire devrait conserver la facture détaillée, les preuves de paiement, les photos des plaques signalétiques et les documents techniques remis lors de l’installation.
Les erreurs à éviter après l’installation
Ranger des objets devant le ventilateur
Le dégagement devant le condenseur doit rester libre toute l’année. Un balcon ne doit pas devenir un espace de rangement autour de la thermopompe.
Couvrir complètement l’unité en hiver
Une thermopompe utilisée en chauffage ne doit pas être enveloppée dans une housse. Elle a besoin de respirer et doit pouvoir rejeter l’air.
Laisser la neige s’accumuler
Après une forte chute de neige, il faut vérifier que les grilles, le dessous de l’appareil et la zone de refoulement demeurent dégagés.
Ignorer la glace sous le support
Une petite quantité de glace peut se former durant les périodes froides. Une accumulation importante ou inhabituelle doit être examinée afin de vérifier le drainage et le fonctionnement des dégivrages.
Déplacer le support
Le condenseur est relié par des conduites de cuivre. Il ne faut jamais tirer, pousser ou repositionner l’ensemble sans l’intervention d’un technicien.
Retarder le nettoyage de l’unité intérieure
Des filtres obstrués réduisent le débit d’air et peuvent affecter le confort. Ils doivent être inspectés régulièrement.
Une installation Samsung adaptée aux contraintes réelles d’un balcon à Lachine
Cette installation de thermopompe murale Samsung WindFree™ MaxHeat à Lachine se distingue par un détail essentiel : l’unité extérieure a été intégrée dans un espace limité sans être simplement déposée au sol.
Le support surélevé améliore la stabilité, facilite l’entretien et laisse un dégagement utile sous le condenseur. Les pieds à large surface répartissent la charge, tandis que la structure compacte préserve l’accès au balcon.
L’emplacement sous la fenêtre et près du mur a nécessité une attention particulière aux dégagements, au refoulement de l’air, à la circulation des occupants et à l’évacuation de l’eau produite lors des dégivrages. La présence d’une étiquette A2L confirme également l’importance d’utiliser des procédures et des outils adaptés aux nouvelles générations de réfrigérants.
Chez AirGreen, nous planifions chaque installation CVAC selon la propriété réelle, et non selon un schéma standard appliqué sans vérification. Nous intervenons à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud pour installer des thermopompes murales dans des maisons, des condos, des multiplex et des bâtiments présentant des contraintes techniques variées.
