Installation d’une thermopompe triple zone Fujitsu Aquila XLTH AIRSTAGE à Sainte-Hélène-de-Bagot : trois zones de confort avec une intégration intérieure très discrète

À Sainte-Hélène-de-Bagot, une installation Fujitsu triple zone où la finition intérieure comptait autant que la performance

Cette installation de thermopompe triple zone Fujitsu Aquila XLTH à Sainte-Hélène-de-Bagot illustre parfaitement un type de projet que nous rencontrons souvent chez AirGreen : le propriétaire veut améliorer le chauffage et la climatisation de plusieurs secteurs de la maison, mais sans transformer les murs intérieurs en parcours visibles de tuyauterie et de cache-conduits.

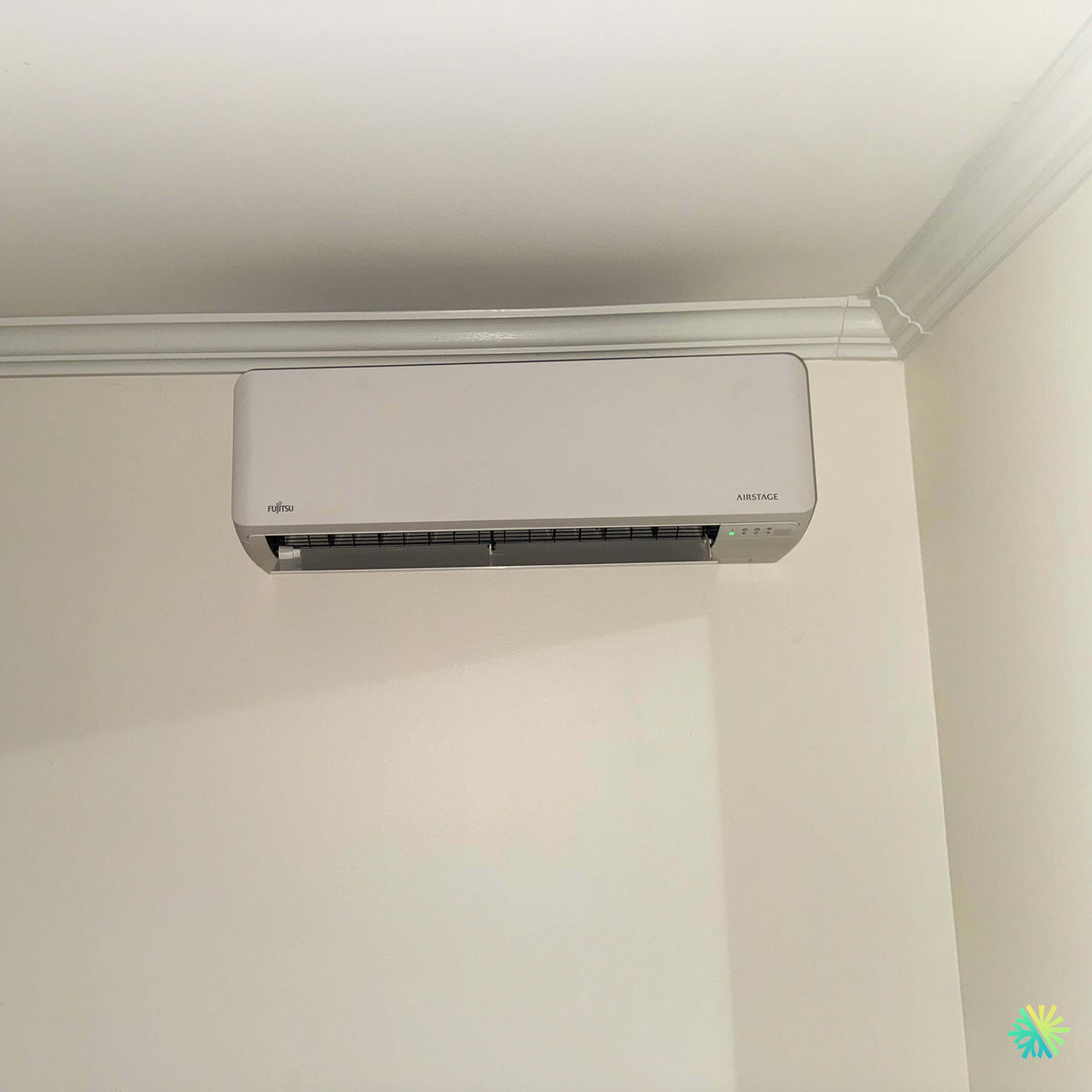

Sur la photo de cette réalisation, une unité murale Fujitsu AIRSTAGE est installée très près du plafond, directement sous une moulure décorative. L’espace disponible était relativement précis : nous devions respecter l’architecture existante, conserver un dégagement adéquat pour le fonctionnement et l’entretien de l’appareil, et positionner l’unité de manière à obtenir une diffusion d’air efficace dans la pièce.

Le résultat est volontairement sobre. L’unité s’intègre au mur blanc, les raccordements ne dominent pas visuellement la pièce et le volet de soufflage peut fonctionner librement.

Cette simplicité apparente cache toutefois tout le travail propre à une installation CVAC triple zone. Une seule unité intérieure est visible ici, mais elle fait partie d’un système complet où plusieurs zones sont reliées à une unité extérieure commune.

La documentation Fujitsu de la série H Aquila présente justement cette architecture multizone : différentes unités extérieures peuvent être combinées à des unités murales, Slim Duct, cassettes compactes ou Mid Static Duct. Fujitsu propose notamment des configurations extérieures de 18 000, 24 000, 36 000 et 45 000 BTU/h, avec un nombre maximal d’unités intérieures variant selon la capacité.

Pourquoi une thermopompe triple zone était plus appropriée qu’un seul climatiseur mural

Dans une résidence avec plusieurs pièces séparées, une seule unité murale centrale ne distribue pas toujours l’air de façon uniforme.

Une chambre avec une porte fermée n’a pas les mêmes conditions qu’une pièce de séjour ouverte. Un étage supérieur peut accumuler davantage de chaleur l’été. Une pièce exposée au soleil pendant plusieurs heures peut demander plus de climatisation qu’une autre située du côté opposé de la maison.

Avec une thermopompe triple zone, nous pouvons installer trois unités intérieures à des endroits stratégiques, tout en conservant une seule unité extérieure.

C’est l’un des grands avantages d’un système multizone : le confort est réparti là où il est réellement nécessaire.

Fujitsu précise que chaque unité intérieure peut être commandée indépendamment. Les occupants peuvent donc choisir des températures différentes d’une zone à l’autre, selon l’utilisation des pièces.

Dans la pratique, cela peut signifier maintenir le salon à une température confortable pendant la journée, diminuer légèrement la demande d’une chambre inutilisée et ajuster une troisième zone lorsqu’elle est occupée.

Une unité intérieure installée près du plafond, mais sans compromettre l’accès

La photo de Sainte-Hélène-de-Bagot permet de voir un détail très important : l’espace entre le dessus de l’unité Fujitsu et les moulures du plafond est relativement restreint.

Ce type de situation demande de la précision.

Une thermopompe murale aspire une partie de l’air par le dessus de son boîtier. Nous ne pouvons donc pas simplement installer l’appareil aussi haut que possible pour des raisons esthétiques.

Il faut conserver suffisamment de dégagement pour permettre :

• l’admission d’air;
• l’ouverture du panneau frontal;
• le retrait des filtres;
• l’accès lors d’un entretien CVAC;
• le démontage de certaines composantes en cas de service futur.

En même temps, installer l’unité trop bas aurait créé une présence visuelle beaucoup plus importante dans cette pièce.

Notre travail consiste précisément à trouver cette zone d’équilibre.

La moulure existante a directement influencé le positionnement

Dans une maison déjà finie, nous ne travaillons jamais sur une surface abstraite. Il y a des moulures, des prises électriques, parfois des armoires, des cadres de portes et des éléments structurels cachés.

Ici, les moulures décoratives créent une limite horizontale très claire.

L’unité intérieure devait s’aligner proprement sous cette finition sans donner l’impression d’avoir été ajoutée au hasard.

Cette intégration est particulièrement importante dans les projets où le client souhaite conserver une apparence intérieure nette. Une thermopompe murale Fujitsu restera visible pendant de nombreuses années; son emplacement doit donc être réfléchi dès le départ.

Le volet de soufflage montre aussi pourquoi l’espace sous l’appareil doit rester libre

Sur la photo, le volet inférieur de l’unité est ouvert, ce qui indique que l’appareil est en fonctionnement ou en phase de test.

Le flux d’air est dirigé vers la pièce.

Pour qu’une unité murale fonctionne efficacement, il faut éviter de l’installer directement au-dessus d’un obstacle important qui bloquerait immédiatement le jet d’air. Une grande armoire placée quelques centimètres sous la thermopompe, par exemple, pourrait perturber la circulation.

Dans cette pièce, le mur situé sous l’appareil reste dégagé.

Cela permet à l’air de se développer plus naturellement avant de se mélanger à l’air ambiant.

Une unité discrète ne signifie pas une installation simple

Lorsqu’un propriétaire regarde une unité murale finie, il voit essentiellement un boîtier blanc.

Derrière cette unité se trouvent toutefois plusieurs éléments indispensables :

• une conduite frigorifique liquide;
• une conduite frigorifique gaz;
• un câble de communication;
• un drain de condensat;
• le passage mural;
• l’isolation;
• les raccords reliant cette zone à l’unité extérieure.

Sur une thermopompe triple zone, cette logique est répétée pour chacune des unités intérieures.

C’est pourquoi la préparation du parcours est aussi importante que l’installation de l’appareil lui-même.

Fujitsu Aquila XLTH : une plateforme multizone conçue pour adapter chaque pièce plutôt que d’imposer une seule capacité partout

Les trois zones peuvent avoir des capacités différentes

Un système triple zone ne doit pas automatiquement utiliser trois unités intérieures identiques.

La documentation de Fujitsu présente plusieurs capacités d’unités murales, notamment des modèles correspondant aux classes 7 000, 9 000, 12 000, 15 000, 18 000 et 24 000 BTU/h selon les combinaisons autorisées. Les tableaux montrent également que plusieurs répartitions entre zones sont possibles.

Cette flexibilité est importante.

Une chambre compacte peut nécessiter beaucoup moins de capacité qu’un salon avec plusieurs fenêtres. Inversement, une grande pièce orientée vers le sud peut connaître une charge de climatisation plus importante pendant l’été.

Chez AirGreen, nous évitons donc de considérer les trois zones comme trois copies de la même pièce.

Nous analysons chaque secteur séparément avant de valider la combinaison globale.

L’addition des BTU intérieurs n’est pas la capacité réelle du système extérieur

C’est probablement l’un des points les plus importants pour comprendre un système multizone.

Dans certains cas, Fujitsu autorise une somme de capacités intérieures supérieure à la capacité nominale de l’unité extérieure. Le fabricant précise cependant que dépasser 100 % de capacité en combinaison n’augmente pas la capacité de production du système.

Cette règle évite une interprétation fréquente.

Si trois unités intérieures affichent ensemble une capacité nominale élevée, cela ne signifie pas que l’unité extérieure peut fournir cette même puissance simultanément à toutes les zones.

La capacité doit toujours être analysée au niveau du système complet.

Fujitsu précise d’ailleurs que les tableaux de combinaison ne sont pas conçus pour déterminer à eux seuls la capacité requise et recommande l’utilisation de son logiciel Design Simulator pour sélectionner les équipements AIRSTAGE de la série H.

Pourquoi nous regardons la charge de chaque pièce avant de choisir les unités

Pour sélectionner correctement une thermopompe triple zone, plusieurs éléments doivent être pris en compte :

• superficie et volume de chaque pièce;
• niveau d’isolation;
• nombre et dimensions des fenêtres;
• orientation de la maison;
• étage concerné;
• exposition solaire;
• communication entre les pièces;
• habitudes d’occupation.

Une règle approximative basée uniquement sur les pieds carrés peut être utile pour obtenir un ordre de grandeur, mais elle ne remplace pas une véritable analyse.

Cette précision devient encore plus importante avec trois zones, car une erreur dans une seule pièce peut déséquilibrer toute l’expérience du système.

Chauffage en climat froid : l’un des intérêts majeurs de la gamme Aquila

À Sainte-Hélène-de-Bagot, une thermopompe n’est pas choisie uniquement pour le confort estival.

La capacité de chauffage durant les périodes froides compte énormément.

La documentation Fujitsu Aquila de la série H mentionne des configurations destinées au climat froid pouvant fonctionner en chauffage jusqu’à -26 °C pour les versions CTEB.

Cette plage de fonctionnement permet à la thermopompe de jouer un rôle important dans le chauffage de la maison pendant une grande partie de l’hiver québécois.

Il faut toutefois garder une distinction essentielle : une température minimale de fonctionnement ne signifie pas automatiquement que la capacité de chauffage reste identique à toutes les températures.

Plus il fait froid, plus les pertes thermiques du bâtiment augmentent. C’est pourquoi le dimensionnement reste essentiel.

Le compresseur inverter est particulièrement intéressant avec plusieurs zones

Un système triple zone fonctionne rarement avec trois demandes identiques en permanence.

Une pièce peut atteindre sa température plus rapidement. Une autre peut recevoir du soleil. Une troisième peut être moins occupée.

Le compresseur inverter permet au système d’adapter son fonctionnement à cette demande variable.

La documentation Fujitsu mentionne également un échangeur à ailettes conçu pour offrir une meilleure résistance à la corrosion et des protections intégrées concernant les circuits, le moteur du ventilateur et le compresseur.

Dans une installation résidentielle destinée à fonctionner à la fois en chauffage et en climatisation, cette capacité de modulation est particulièrement pertinente.

Trois températures indépendantes, mais un mode commun

Les trois zones peuvent être contrôlées séparément, mais elles restent reliées à la même unité extérieure.

Cela implique une règle importante.

Le système peut chauffer ou refroidir, mais Fujitsu précise que ces deux modes ne peuvent pas être utilisés simultanément sur les différentes zones.

Ainsi, une chambre ne peut pas demander du chauffage pendant qu’un autre secteur demande de la climatisation.

Chaque unité peut néanmoins avoir sa propre température de consigne dans le mode commun sélectionné.

Pour la grande majorité des résidences québécoises, cette logique correspond bien aux besoins saisonniers.

Le drain de condensat est invisible sur la photo, mais essentiel à l’installation

En climatisation, l’unité intérieure condense l’humidité contenue dans l’air.

L’eau recueillie doit s’évacuer correctement.

Cela nécessite un drain avec une pente adéquate ou, lorsque la géométrie du bâtiment ne le permet pas, une solution de pompage adaptée.

Un drain mal conçu peut entraîner :

• des bruits d’écoulement;
• de l’eau qui revient vers l’unité;
• des fuites;
• des dommages au mur;
• de l’humidité indésirable.

Sur une installation triple zone, nous devons vérifier indépendamment le drainage de chacune des trois unités.

Ce travail reste souvent invisible une fois le chantier terminé, mais il joue un rôle majeur dans la fiabilité à long terme.

Pourquoi une finition intérieure propre commence avant le premier trou dans le mur

La meilleure façon d’obtenir un résultat discret n’est pas de cacher les problèmes à la fin du chantier.

Il faut planifier les parcours dès le départ.

Avant de percer, nous devons savoir où se trouvent les éléments structurels, les conduits possibles, les câbles et les autres obstacles.

Lorsque c’est possible, nous faisons passer la tuyauterie directement derrière l’unité intérieure. Cela permet d’éviter une longue section de cache-tuyau dans la pièce.

Le résultat visible sur cette installation de Sainte-Hélène-de-Bagot est justement très épuré : l’appareil semble faire naturellement partie du mur.

Plusieurs styles d’unités intérieures peuvent être combinés sur la plateforme Fujitsu

Même si ce projet montre une unité murale Fujitsu AIRSTAGE, la série Aquila permet d’autres configurations.

Fujitsu indique que ses unités extérieures peuvent être raccordées, selon la combinaison, à des modèles muraux, Slim Duct, cassettes compactes ou Mid Static Duct.

Cela offre davantage de flexibilité lorsqu’une maison possède des pièces aux architectures très différentes.

Une unité murale peut être parfaite dans une chambre, tandis qu’une autre zone pourrait mieux convenir à une solution gainable.

Les restrictions de combinaison doivent cependant toujours être respectées.

Une installation triple zone doit rester facile à entretenir plusieurs années plus tard

Nous pensons également à l’entretien futur dès l’installation.

Les filtres intérieurs devront être nettoyés régulièrement. Un technicien devra peut-être un jour accéder au serpentin, au ventilateur, aux sondes ou aux connexions de l’appareil.

Un emplacement trop serré peut rendre ces opérations inutilement complexes.

Sur la photo, malgré la proximité de la moulure supérieure et du mur latéral, l’unité conserve une installation structurée avec son panneau frontal accessible.

Cette accessibilité fait partie de la qualité d’une installation CVAC professionnelle.

Les erreurs que nous évitons sur une Fujitsu triple zone

Lors de projets similaires, certaines erreurs reviennent régulièrement et peuvent nuire au confort :

• choisir l’emplacement uniquement selon la proximité de l’unité extérieure;
• placer l’unité trop près du plafond;
• installer une capacité trop élevée dans une petite pièce;
• souffler directement sur un lit ou un poste de travail;
• négliger la pente du drain;
• considérer la somme des BTU intérieurs comme la puissance réelle disponible;
• oublier que les trois zones partagent le même mode chauffage ou climatisation;
• masquer complètement l’unité pour des raisons esthétiques et rendre l’entretien impossible.

Nous cherchons au contraire une installation où la technique et l’esthétique se renforcent mutuellement.

Subventions et admissibilité : vérifier les modèles exacts plutôt que la marque seulement

Une question revient régulièrement lorsque nous installons une thermopompe Fujitsu à Sainte-Hélène-de-Bagot : quel montant de subvention peut être obtenu?

La réponse dépend de la combinaison exacte installée et du programme applicable au moment du projet.

La documentation Fujitsu fournie confirme les combinaisons techniques de la gamme Aquila, mais elle ne suffit pas à établir avec certitude le montant d’une aide financière pour cette installation précise.

Nous vérifions donc les numéros de modèles, les certifications applicables et les conditions du programme avant de présenter un montant au client.

Cette vérification évite une mauvaise surprise après l’installation.

AirGreen : une approche multizone appliquée à toute la maison

Chez AirGreen, nous considérons une thermopompe triple zone comme un système complet.

Chaque unité intérieure doit avoir une raison d’être et un emplacement logique.

L’unité extérieure doit être sélectionnée en fonction de la demande globale. Les conduites doivent être organisées. Les drains doivent fonctionner. Les commandes doivent être expliquées clairement au propriétaire.

Cette approche s’applique à nos installations à Sainte-Hélène-de-Bagot, tout comme à nos projets de thermopompes Fujitsu à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud.

Ce que cette installation de Sainte-Hélène-de-Bagot montre le mieux

La photo de cette unité Fujitsu résume bien notre objectif : faire en sorte qu’une installation techniquement complexe paraisse simple une fois terminée.

On voit une unité murale AIRSTAGE bien alignée, installée sous les moulures et intégrée dans une pièce aux finitions existantes.

On ne voit pas immédiatement le système triple zone complet, les raccordements frigorifiques, le drainage ou la coordination avec l’unité extérieure.

Et c’est exactement ce que nous recherchons.

Une bonne installation de thermopompe triple zone Fujitsu Aquila XLTH doit être performante sans dominer visuellement l’espace. Elle doit fournir le confort recherché dans plusieurs pièces, permettre des réglages indépendants et rester facile à entretenir.

À Sainte-Hélène-de-Bagot, cette installation montre qu’un projet multizone peut être à la fois techniquement structuré, discret et adapté aux besoins réels d’une résidence québécoise.
