Installation d’une thermopompe triple zone MIDEA 28 de MIDEA à Saint-Paul-d’Abbotsford, en Montérégie
Thermopompe triple zone MIDEA 28 installée à Saint-Paul-d’Abbotsford : groupe extérieur sur supports muraux, gestion de trois zones, données AHRI, rendement et points essentiels pour une installation CVAC durable.
Faites le tour de l’installation
Chaque numéro est un point qu’on vérifie sur place. Basculez entre l’été et l’hiver pour voir l’air et la chaleur circuler.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Un seul groupe extérieur pour trois zones : une installation MIDEA 28 adaptée au climat québécois
À Saint-Paul-d’Abbotsford, cette installation de thermopompe triple zone MIDEA 28 illustre très bien ce qui fait l’intérêt d’un système multizone lorsqu’une propriété doit être chauffée et climatisée dans plusieurs espaces sans multiplier les unités extérieures. Sur ce chantier, le groupe MIDEA a été installé à l’extérieur contre une façade de brique, sur des supports métalliques qui le maintiennent nettement au-dessus du sol. Les raccordements frigorifiques, le câblage et le dispositif de coupure électrique sont regroupés du côté service, ce qui donne une installation compacte tout en conservant un accès pratique pour l’entretien futur.
La logique d’un système multizone est précisément celle-ci : une seule unité extérieure alimente plusieurs unités intérieures, chacune pouvant être contrôlée indépendamment selon la température souhaitée dans son espace. MIDEA indique également que les différentes zones peuvent être programmées séparément, ce qui permet de concentrer le chauffage ou la climatisation là où ils sont réellement nécessaires.
Pour une maison de Saint-Paul-d’Abbotsford, où les conditions passent de périodes estivales chaudes et humides à des épisodes hivernaux exigeants, cette possibilité de gérer trois espaces avec une seule thermopompe multizone apporte une flexibilité que nous considérons dès la conception de l’installation CVAC.
Pourquoi le triple zone demande plus qu’un simple choix de BTU
Une erreur fréquente consiste à regarder uniquement la capacité nominale inscrite sur l’unité extérieure et à répartir ensuite les BTU entre les pièces de façon approximative. Avec une thermopompe triple zone, la sélection doit être faite comme un ensemble.
Nous analysons notamment :
- la superficie et la configuration de chaque espace;
- le nombre et la dimension des fenêtres;
- l’exposition solaire;
- l’isolation du bâtiment;
- la circulation naturelle de l’air entre les pièces;
- les pertes de chaleur propres à chaque zone;
- la longueur et le parcours des lignes frigorifiques;
- la combinaison exacte d’unités intérieures autorisée par le fabricant;
- la capacité disponible lorsque plusieurs zones demandent simultanément du chauffage.
Ce dernier point mérite une attention particulière. Dans sa documentation technique, MIDEA précise que lorsque la capacité totale demandée par les unités intérieures dépasse la capacité nominale du groupe extérieur, la capacité réellement disponible pour chaque unité intérieure peut être réduite, particulièrement en mode chauffage.
Autrement dit, additionner trois unités intérieures ne signifie pas que chacune pourra automatiquement fournir sa capacité maximale au même moment. C’est précisément pourquoi le dimensionnement d’une thermopompe MIDEA 28 triple zone doit être fait à partir de la combinaison complète et non à partir d’une seule valeur inscrite sur une fiche promotionnelle.
La configuration trois zones de la gamme MIDEA 28 en chiffres
La documentation MIDEA consacrée à la version Extreme Heat présente notamment une configuration trois zones utilisant le groupe extérieur MO3HX-H18B-2A avec trois unités All Easy Pro de 6 000 BTU/h. Pour cette combinaison de référence, MIDEA indique le numéro AHRI 215471457.
Dans cette configuration de référence, les données publiées comprennent :
- alimentation : 208/230 V, monophasé, 60 Hz;
- capacité de climatisation/chauffage : 19 000 / 20 000 BTU/h;
- SEER2 : 25;
- EER2 : 15;
- HSPF4 : 10,4;
- capacité de chauffage indiquée à 5 °F (-15 °C) : 19 000 BTU/h;
- débit d’air extérieur maximal : 2 131 CFM;
- niveau sonore extérieur indiqué : 62 dB(A).
Ces chiffres sont particulièrement intéressants pour un propriétaire qui compare plusieurs thermopompes multizones au Québec, mais ils doivent être interprétés correctement : ils correspondent à une combinaison AHRI précise. Une installation utilisant d’autres capacités ou d’autres modèles d’unités intérieures peut avoir une référence AHRI et des performances certifiées différentes.
Chez AirGreen, c’est donc la combinaison réellement installée que nous considérons lorsque nous vérifions les performances, l’admissibilité aux programmes d’aide financière et la conformité avec les tableaux du fabricant.

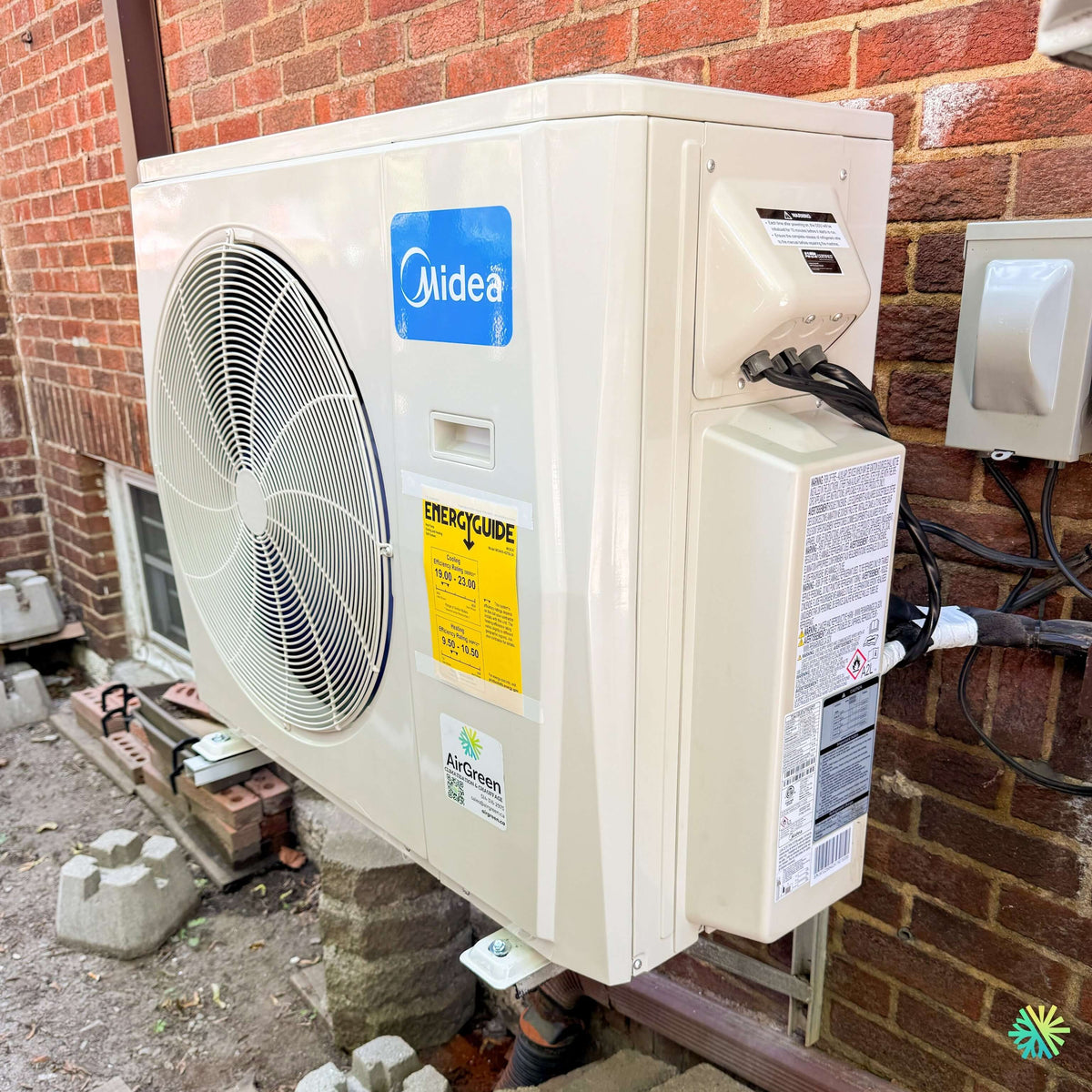

Une unité extérieure installée en hauteur sur une façade de brique
La photo prise après les travaux montre un détail très important pour une installation destinée à fonctionner durant l’hiver québécois : le groupe extérieur est maintenu hors du sol sur une structure métallique fixée à la façade.
Cette disposition apporte plusieurs avantages pratiques.
D’abord, elle limite le risque que la partie inférieure de la thermopompe se retrouve directement entourée de neige accumulée. Une thermopompe qui chauffe en hiver doit pouvoir aspirer et expulser l’air correctement. Son dégagement inférieur est également important pendant les cycles de dégivrage, puisque l’eau produite doit pouvoir s’évacuer sans créer immédiatement un bloc de glace autour de la base.
Ensuite, le terrain visible à proximité de cette installation comporte des zones de sol, de pierre et de maçonnerie. Une unité posée trop bas aurait été davantage exposée aux éclaboussures, aux accumulations saisonnières et aux obstacles autour de la prise d’air.
Sur une façade de brique, la qualité de la fixation demande toutefois beaucoup de rigueur. Une unité extérieure possède un compresseur et un ventilateur; elle produit donc des vibrations mécaniques normales. Nous devons tenir compte de la structure du mur, des points d’ancrage et de la façon dont les supports transmettent les vibrations vers le bâtiment. Un support extérieur ne doit jamais être choisi simplement parce qu’il « entre » sous la machine : il doit convenir au poids et aux dimensions du groupe installé.
Un côté service qui reste accessible après l’installation
Un autre détail visible sur ce chantier de Saint-Paul-d’Abbotsford est la disposition du côté raccordement. Les lignes et conducteurs arrivent directement vers le compartiment de service de la thermopompe et le dispositif électrique extérieur se trouve à proximité.
Cette accessibilité devient très importante plusieurs années après l’installation.
Lors d’un diagnostic ou d’un entretien CVAC, un technicien peut avoir besoin d’accéder aux valves de service, aux connexions électriques, aux cartes électroniques ou aux composants situés derrière les panneaux latéraux. Une installation qui semble très compacte le premier jour peut devenir problématique si un mur, une clôture, un conduit ou une autre machine empêche ensuite de retirer les panneaux.
Nous pensons donc à l’entretien dès le positionnement initial du groupe extérieur.
La photo montre également le marquage A2L sur l’appareil. Ce type de marquage indique qu’il faut appliquer les procédures de travail adaptées aux équipements utilisant cette catégorie de réfrigérant. Pour l’utilisateur, cela ne change pas la façon normale de commander sa thermopompe. Pour l’installateur ou le technicien de service, la préparation, les outils, les pratiques de raccordement et les procédures d’intervention doivent toutefois respecter les exigences applicables à l’équipement.
Trois zones ne veulent pas dire trois unités extérieures
L’intérêt visuel d’un système MIDEA 28 multizone est facile à constater sur ce projet : malgré la présence de trois zones intérieures, une seule unité extérieure est nécessaire.
Cela peut faire une différence importante sur une propriété où l’espace disponible est limité ou lorsque le propriétaire veut éviter d’installer plusieurs condenseurs sur la façade.
MIDEA propose d’ailleurs une architecture multizone compatible avec différents types d’unités intérieures. Sa documentation présente des unités murales, des consoles, des cassettes ainsi que différentes solutions avec conduits. La gamme est conçue pour permettre des configurations combinant des appareils sans conduits et, dans certaines applications, des appareils avec conduits.
Cette flexibilité ne signifie pas que toutes les combinaisons sont interchangeables. Les tableaux MIDEA définissent les capacités admissibles et les règles de combinaison pour chaque groupe extérieur. Pour nous, ces tableaux font partie du dimensionnement au même titre que la superficie des pièces.
SynchroConnect : un détail technique intéressant pour une installation multizone
Sur un système comportant plusieurs circuits frigorifiques et plusieurs connexions électriques, l’identification correcte de chaque zone est essentielle.
La documentation MIDEA décrit sa technologie SynchroConnect, capable de vérifier l’état des connexions après le raccordement des lignes et des conducteurs. Le système peut également synchroniser les lignes frigorifiques et les câbles correspondants dans certaines situations de raccordement.
Pour le propriétaire, cette fonction reste généralement invisible. Pour une équipe technique, elle illustre cependant à quel point les systèmes multizones modernes intègrent désormais le diagnostic et la logique électronique directement dans leur architecture.
Cela ne remplace jamais une installation soignée. Les évasements, le tirage au vide, le contrôle d’étanchéité, la protection des conduites, les connexions électriques et la mise en service demeurent des étapes déterminantes pour la fiabilité à long terme.
Ce que cette installation à Saint-Paul-d’Abbotsford montre aux propriétaires qui magasinent une thermopompe multizone
Le numéro AHRI compte autant que le nom MIDEA 28
Pour comparer deux soumissions de thermopompe triple zone, il ne suffit pas de voir « MIDEA 28 » sur les deux documents.
Nous recommandons de vérifier au minimum :
- le modèle précis du groupe extérieur;
- les modèles et capacités des trois unités intérieures;
- la combinaison autorisée par MIDEA;
- la référence AHRI correspondant à cette combinaison;
- le rendement certifié de cet ensemble;
- l’emplacement prévu de l’unité extérieure;
- la façon dont les lignes frigorifiques seront acheminées;
- les travaux électriques nécessaires;
- les dégagements prévus pour la neige et l’entretien;
- l’admissibilité réelle à une aide financière au moment des travaux.
Deux systèmes portant le même nom commercial peuvent utiliser des combinaisons différentes. Ce détail peut modifier les performances certifiées et le montant d’une éventuelle aide financière.
LogisVert : vérifier la combinaison exacte avant de promettre un montant
Pour les installations réalisées au Québec, la question de la subvention LogisVert revient souvent lors de la comparaison entre plusieurs thermopompes.
Hydro-Québec précise que les thermopompes installées depuis le 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles au programme. Hydro-Québec indique également que le montant applicable dépend de la date d’installation et de la liste des thermopompes admissibles en vigueur.
C’est la raison pour laquelle nous évitons de déterminer une subvention simplement à partir de la mention « MIDEA 28 ». Dans un système multizone, le numéro AHRI de la combinaison complète est une donnée essentielle.
Pour une propriété admissible, cette vérification doit être faite avec les modèles exacts proposés avant de considérer une aide financière comme acquise.
Hydro-Québec offre également depuis le 15 juin 2026 une bonification particulière pour certains multilogements répondant à des critères précis, notamment pour des thermopompes murales ENERGY STAR pour climat froid. Cette mesure peut porter l’aide à 220 $ par 1 000 BTU/h à -8 °C lorsque toutes les conditions du programme sont respectées.
Une maison unifamiliale de Saint-Paul-d’Abbotsford n’est donc pas automatiquement admissible à cette bonification particulière; chaque dossier doit être évalué selon le type de bâtiment et les conditions du programme.
Les erreurs que nous cherchons à éviter sur une installation triple zone
Notre expérience en installation de thermopompes à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie nous amène à porter une attention particulière à plusieurs erreurs récurrentes.
Surdimensionner les unités intérieures
Une tête plus grosse n’apporte pas automatiquement plus de confort. Dans une petite chambre, une unité surdimensionnée peut atteindre rapidement sa consigne sans offrir le fonctionnement modulé recherché.
Oublier la capacité totale du groupe extérieur
Trois unités intérieures peuvent fonctionner sur un seul groupe, mais la capacité du compresseur extérieur reste la référence lorsque plusieurs zones demandent beaucoup de chauffage simultanément.
Installer le groupe extérieur trop près du sol
La neige, la glace et l’eau de dégivrage doivent être prises en compte dès la conception. Le montage sur supports visible dans ce projet de Saint-Paul-d’Abbotsford répond directement à cette réalité climatique.
Négliger l’accès aux panneaux de service
Une installation serrée contre un obstacle peut compliquer inutilement un futur diagnostic. Nous conservons l’accès nécessaire aux raccordements et aux composants de l’appareil.
Choisir un emplacement seulement pour cacher la machine
L’esthétique compte, mais le débit d’air, les distances de dégagement, les vibrations, le bruit et l’entretien passent avant la volonté de rendre l’unité invisible.
Un résultat propre, compact et pensé pour plusieurs saisons
Sur la photo finale, la thermopompe MIDEA s’intègre de façon sobre à la façade de brique. Le groupe extérieur est dégagé du sol, les raccordements sont regroupés du côté technique et la coupure électrique demeure facilement identifiable.
Ce sont des détails qui paraissent simples une fois le travail terminé. Ils résultent pourtant de plusieurs décisions prises avant même de fixer le premier support : hauteur de l’unité, parcours des conduites, emplacement électrique, accès technique, gestion hivernale et compatibilité entre les différentes zones.
C’est cette préparation qui distingue une installation où l’on se contente de faire fonctionner la machine d’une installation CVAC pensée pour rester accessible, fiable et adaptée aux conditions du Québec.
Pour les propriétaires qui envisagent une thermopompe triple zone MIDEA 28 à Saint-Paul-d’Abbotsford, ou un projet similaire à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous recommandons toujours de comparer la configuration complète : unité extérieure, trois unités intérieures, numéros de modèle, référence AHRI, emplacement physique et exigences électriques.
La qualité d’un système multizone ne se résume pas à trois têtes et un compresseur. Elle repose sur la façon dont ces éléments ont été sélectionnés, combinés et installés pour fonctionner ensemble.
Le jour J, étape par étape
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous, ça donnerait quoi ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Votre propre projet, étape par étape
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Votre maison est-elle prête ?
Cochez ce qui s’applique chez vous. Un « non » n’est pas un refus : c’est ce qu’on règle lors de l’estimation.
Quatre affirmations, vraies ou fausses ?
Tout se joue sur des détails que vous venez de voir.
1. En chauffage, l’unité extérieure peut produire de l’eau.
Pendant les cycles de dégivrage. Cette eau doit pouvoir s’écouler sans former de glace.
2. On choisit la capacité avec une simple règle de pieds carrés.
Fenêtres, isolation, orientation et usage de la pièce comptent. La capacité se choisit sur place.
3. Une multizone relie plusieurs têtes intérieures à un seul condenseur.
Une tête par pièce, toutes branchées sur le même condenseur. Chaque pièce garde sa température.
4. Le sectionneur peut être caché derrière les meubles de terrasse.
Il doit rester accessible : c’est lui qui coupe l’appareil pour l’entretien.
0 / 4 bonnes réponses
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
Aucune question ne correspond. Écrivez-nous : on répond.
D’autres chantiers à voir, près de chez vous
Par ville, par appareil ou par région : parcourez plus de 4 700 réalisations publiées.
Chaque point : une ville où AirGreen a des réalisations publiées. Le point lumineux : ce chantier.
Chaque maison a ses contraintes. On les voit avant d’installer.
L’estimation sur place est gratuite et la soumission suit en 24 h.
Texte et photo : chantier réel d’AirGreen Climatisation & Chauffage. Les schémas sont des illustrations génériques du type d’installation, pas un relevé de ce chantier. Sources des chiffres ajoutés : fiches produit airgreen.ca (performances NEEP / AHRI), Hydro-Québec (page Thermopompes, LogisVert, consultée le 13 octobre 2026), Régie de l’énergie (tarif D au 1er avril 2026).
