Installation d’une thermopompe triple zone MIDEA MIDEA 28 à Sainte-Anne-de-Sabrevois, en Montérégie

Une MIDEA 28 installée sur une façade déjà bien occupée : trois zones de confort sans multiplier les unités extérieures

À Sainte-Anne-de-Sabrevois, cette installation de thermopompe triple zone MIDEA 28 illustre parfaitement un aspect que les fiches techniques ne montrent jamais : choisir une bonne thermopompe n’est que la moitié du travail. Encore faut-il trouver le bon emplacement, organiser trois circuits frigorifiques, conserver des dégagements adéquats et intégrer le condenseur à une façade qui comporte déjà des contraintes.

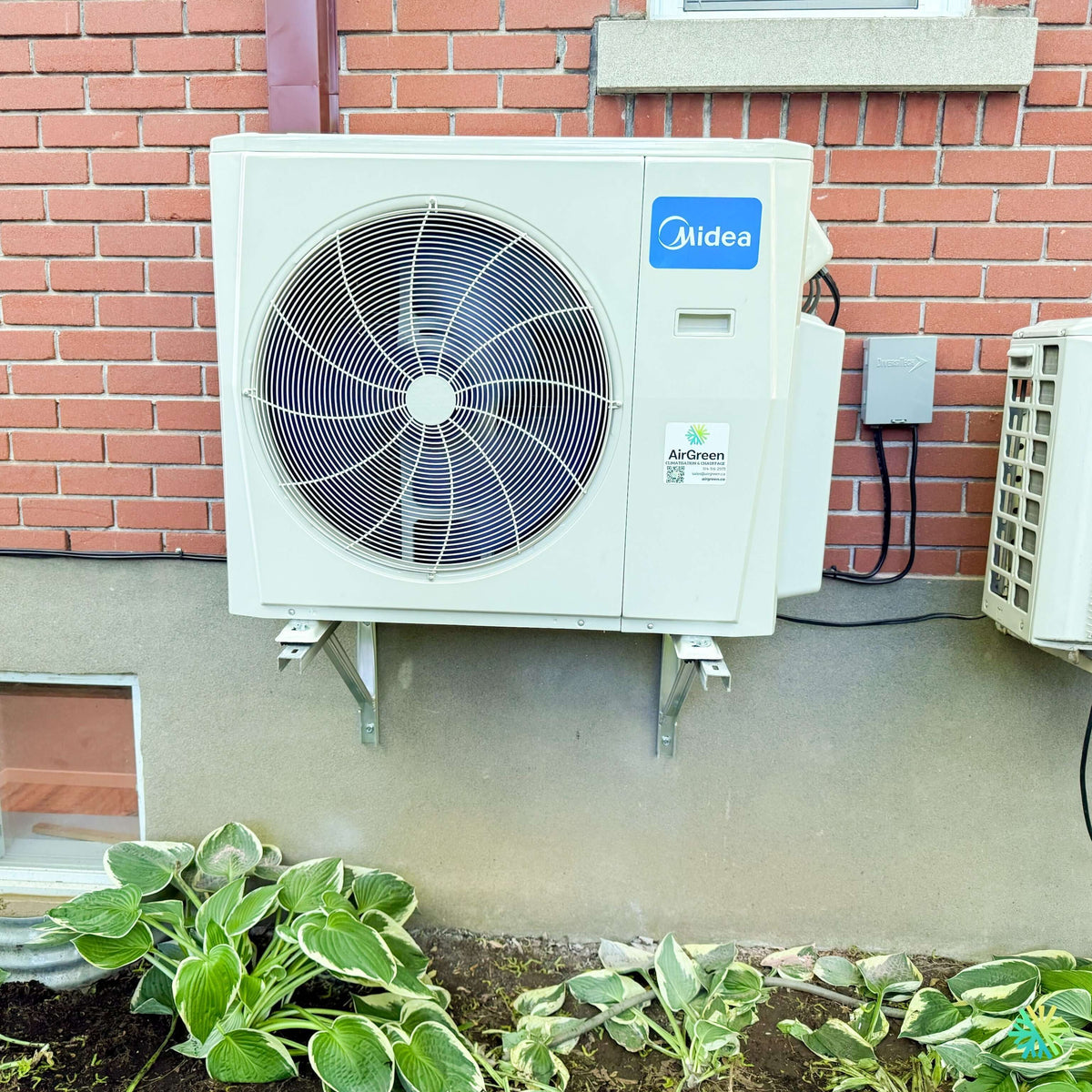

La photo prise après notre intervention résume une bonne partie du défi. L’unité extérieure Midea est installée sur des supports muraux robustes, nettement au-dessus du niveau du sol. Autour d’elle, l’espace n’est pas vide : nous voyons une façade en brique, une fondation en béton, une fenêtre immédiatement au-dessus, une descente pluviale à proximité et un second appareil extérieur du côté droit. Sous l’équipement se trouve également un espace paysager avec des végétaux.

Autrement dit, il ne s’agissait pas simplement de déposer un condenseur au sol à l’endroit le plus facile.

Nous devions intégrer la MIDEA 28 à l’environnement existant tout en préservant les conditions nécessaires au bon fonctionnement du système, à son entretien et à son utilisation pendant les hivers de la Montérégie.

Pourquoi un système triple zone change complètement la manière de planifier une installation

Une thermopompe multizone fonctionne avec une seule unité extérieure reliée à plusieurs unités intérieures. Chaque unité intérieure peut être contrôlée séparément et réglée selon les besoins de la pièce qu’elle dessert. C’est précisément le principe décrit par Midea pour sa gamme multizone.

Dans cette installation à Sainte-Anne-de-Sabrevois, nous sommes donc devant une configuration triple zone : trois secteurs de la résidence peuvent bénéficier du chauffage et de la climatisation à partir d’un seul condenseur extérieur.

Cette architecture apporte plusieurs avantages concrets :

• une seule unité extérieure à intégrer à la propriété;
• une température pouvant être ajustée par zone;
• moins d’équipement visible sur la façade;
• la possibilité d’adapter la capacité intérieure selon les besoins des différentes pièces;
• un fonctionnement à charge partielle lorsque toutes les zones n’ont pas besoin de leur pleine capacité.

La documentation Midea explique d’ailleurs que sa technologie Inverter module la capacité en agissant sur le compresseur et les moteurs de ventilation. Lorsque toutes les pièces ne demandent pas de chauffage ou de climatisation, le système peut fonctionner à charge partielle avec une consommation réduite.

Pour une résidence québécoise, cette modulation est particulièrement intéressante pendant les périodes intermédiaires du printemps et de l’automne, lorsque les besoins thermiques changent rapidement au cours de la journée.

« Triple zone » ne signifie pas nécessairement trois sorties seulement sur le condenseur

Voici un détail technique qui crée souvent de la confusion lorsqu’un propriétaire compare les modèles en ligne.

Un système installé comme triple zone peut utiliser un condenseur qui possède davantage de ports disponibles. Ce qui compte est la combinaison d’unités intérieures autorisée par le fabricant.

Dans la documentation Midea fournie pour cette gamme, le modèle Extreme Heat MO4HX-H27B-2A, appartenant à la classe d’environ 27 000 BTU/h, est prévu pour différentes combinaisons. Le tableau permet notamment plusieurs assemblages de trois unités intérieures, selon leurs capacités respectives.

C’est une distinction essentielle dans le cas d’une MIDEA 28 triple zone. Le nombre de connexions disponibles sur l’unité extérieure et le nombre de zones réellement installées ne doivent pas être confondus.

Chez AirGreen, nous vérifions la table de combinaison avant de finaliser une configuration. Nous ne choisissons pas trois têtes uniquement parce que la somme des BTU semble convenable.

Une classe de capacité très intéressante pour un projet résidentiel multizone

La brochure Midea présente, dans sa famille Extreme Heat non gainable, une unité de 27 000 BTU/h en climatisation et 27 000 BTU/h en chauffage. Pour cette configuration de référence, le fabricant indique notamment :

• alimentation de 208/230 V, monophasée, 60 Hz;
• SEER2 de 23;
• EER2 de 12,5;
• HSPF de 10,5 selon le tableau du fabricant;
• débit d’air extérieur maximal indiqué à 2 148 CFM;
• niveau sonore extérieur indiqué à 61 dB(A);
• dimensions d’environ 37 1/4 po × 16 1/8 po × 31 7/8 po;
• poids net d’environ 168 lb.

Ces chiffres donnent une idée beaucoup plus précise de ce que représente physiquement et énergétiquement une thermopompe de cette catégorie.

Il faut cependant apporter une précision importante : la photo ne montre pas la plaque signalétique du condenseur, et les numéros de modèle exacts des trois unités intérieures ne nous ont pas été fournis avec la photo. Nous ne présentons donc pas un numéro AHRI particulier comme étant automatiquement celui de ce chantier. Dans un système multizone, le numéro AHRI et les performances certifiées doivent toujours être associés à la combinaison exacte du condenseur et des unités intérieures installées.

Le détail qui nous plaît particulièrement sur cette installation : l’unité est sur supports muraux

Le choix visible sur la photo est très pertinent pour notre climat : le condenseur Midea n’est pas déposé directement sur une dalle près du terrain. Il est surélevé sur deux supports métalliques fixés à la fondation.

Cette décision apporte plusieurs avantages pratiques.

Plus de dégagement par rapport à la neige

Une thermopompe fonctionne également en hiver. L’unité extérieure doit donc pouvoir aspirer et évacuer l’air sans être ensevelie progressivement par une accumulation de neige.

Une installation surélevée laisse une réserve de dégagement sous l’appareil. Cela ne signifie pas que le propriétaire n’aura jamais à déneiger autour du condenseur, mais la configuration lui donne une meilleure marge qu’un appareil installé très près du niveau du terrain.

Dans la région de Sainte-Anne-de-Sabrevois et du Haut-Richelieu, ce point mérite une attention réelle lors de la conception de l’installation.

Aucun socle ne vient empiéter sur l’aménagement paysager

La photo montre plusieurs plantes directement sous et devant l’unité. Installer le condenseur sur la fondation permet ici d’utiliser l’espace vertical plutôt que de créer une grande base au sol au milieu de l’aménagement.

Nous conservons ainsi une implantation compacte, particulièrement intéressante lorsque l’espace extérieur est déjà occupé.

Il faut malgré tout maintenir la végétation de manière à ce qu’elle ne gagne pas la zone de circulation d’air de la thermopompe au fil des saisons.

Un meilleur accès visuel autour de l’appareil

Le dessous du condenseur demeure accessible et visible. Lors d’un entretien de thermopompe, cela facilite l’inspection générale de l’installation, du support et de l’environnement immédiat.

Une façade avec plusieurs contraintes : fenêtre, brique, descente pluviale et équipement voisin

C’est précisément ce qui rend cette réalisation intéressante.

Sur une maison neuve avec un grand mur complètement libre, choisir l’emplacement d’une unité extérieure peut être relativement simple. Ici, la façade visible sur la photo comporte déjà plusieurs éléments avec lesquels nous devons composer.

La fenêtre située au-dessus, la descente pluviale sur le côté gauche et l’autre appareil extérieur visible à droite limitent la zone disponible. Le condenseur Midea occupe donc une portion de mur déterminée avec soin.

Pour une installation CVAC, cette étape doit tenir compte de plusieurs facteurs simultanément :

• dégagement requis pour l’échangeur;
• évacuation de l’air du ventilateur;
• accessibilité au panneau de service;
• longueur et trajectoire des conduites frigorifiques;
• proximité du sectionnement électrique;
• drainage de l’eau produite pendant les cycles de dégivrage;
• dégagement hivernal;
• vibrations;
• possibilité d’effectuer un entretien futur sans devoir démonter d’autres éléments du bâtiment.

Ce sont ces détails qui séparent une installation simplement fonctionnelle d’une installation pensée pour rester pratique plusieurs années.

Le coffret électrique visible à côté du Midea fait également partie de l’installation

À droite de la thermopompe se trouve un coffret de sectionnement électrique extérieur. Le câblage descend proprement le long de la fondation avant de rejoindre le secteur de l’unité.

Cet élément est facile à ignorer lorsqu’on regarde une publicité de thermopompe, mais il fait partie intégrante d’une installation professionnelle.

Une thermopompe de cette catégorie fonctionne sous une alimentation de 208/230 V selon la documentation Midea. Le circuit, la protection, le calibre des conducteurs et le sectionnement doivent toutefois être déterminés à partir de la plaque signalétique du modèle réellement installé et des exigences électriques applicables.

Nous évitons donc de choisir un disjoncteur uniquement à partir de la capacité en BTU de l’appareil.

Trois zones impliquent trois réseaux qu’il faut organiser sans improvisation

Derrière l’apparence relativement simple du condenseur se cache une installation beaucoup plus complexe qu’une thermopompe simple zone.

Pour chacune des unités intérieures, nous devons gérer :

1. une paire de conduites frigorifiques;
2. le câblage requis;
3. l’évacuation du condensat;
4. les pénétrations dans l’enveloppe du bâtiment;
5. l’isolation des conduites;
6. l’identification de chaque circuit;
7. le raccordement au bon port du condenseur.

Plus il y a de zones, plus la rigueur lors de l’installation devient importante.

Midea intègre d’ailleurs une fonction appelée SynchroConnect. La documentation indique que le système peut diagnostiquer les connexions et, lorsque les conditions appropriées sont réunies, synchroniser les connexions des conduites frigorifiques et du câblage entre les unités intérieures et le condenseur.

Cette fonction constitue une aide intéressante lors de la mise en service d’un multizone, mais chez AirGreen, elle ne remplace pas l’identification méthodique des conduites. Nous voulons savoir exactement quelle tête correspond à quel circuit avant même de mettre l’équipement sous tension.

Trois têtes de même capacité ne constituent pas automatiquement le meilleur choix

Une autre erreur fréquente consiste à décider qu’une thermopompe triple zone devrait nécessairement recevoir trois unités intérieures identiques.

Ce n’est pas toujours le cas.

La gamme Midea permet différentes puissances intérieures, et la documentation présente une variété importante de formats et de capacités. Le fabricant offre notamment des unités murales, consoles, cassettes et unités gainables destinées à différents besoins résidentiels.

Dans une résidence, une petite chambre n’a pas nécessairement besoin de la même capacité qu’une grande aire ouverte.

Nous évaluons donc notamment :

• la superficie et le volume de chaque zone;
• la quantité de vitrage;
• l’orientation des fenêtres;
• l’isolation;
• la hauteur des plafonds;
• les infiltrations d’air;
• le nombre de murs extérieurs;
• la communication entre les pièces;
• l’utilisation réelle de chaque secteur.

Cette analyse est tout aussi importante pour une thermopompe à Sainte-Anne-de-Sabrevois que pour une installation à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.

Ce chantier MIDEA 28 montre pourquoi le dimensionnement, la mise en service et l’entretien comptent autant que le nombre de BTU

Additionner les BTU des trois têtes peut donner une fausse impression de la capacité disponible

Le système multizone partage la capacité du condenseur entre les unités intérieures qui fonctionnent.

La documentation de Midea comporte d’ailleurs un avertissement très clair : lorsque la charge totale des unités intérieures dépasse la capacité nominale de l’unité extérieure, la capacité réellement disponible à chaque unité peut diminuer, et cette situation devient particulièrement perceptible en chauffage.

Prenons le principe général d’une installation comportant trois unités intérieures. Si plusieurs zones demandent leur capacité maximale au même moment, le condenseur répartit sa capacité disponible. On ne doit donc pas simplement additionner les valeurs nominales inscrites sur les trois têtes et promettre que cette somme sera produite simultanément dans toutes les conditions.

C’est l’une des raisons pour lesquelles la table de combinaison Midea est importante.

Une installation multizone doit aussi être pensée pour les besoins réels de chaque pièce

L’intérêt du zonage est justement de ne pas traiter la résidence comme un seul volume uniforme.

Midea indique que chaque zone peut être réglée individuellement et que le chauffage ou la climatisation peut être concentré dans les secteurs réellement utilisés.

Dans la pratique, cela permet par exemple d’avoir une consigne différente dans une chambre et dans l’espace de vie.

Il faut néanmoins comprendre le fonctionnement d’un système multisplit : les unités intérieures partagent le même système frigorifique. La planification doit donc tenir compte de leur fonctionnement collectif, pas seulement des besoins de chaque pièce prise isolément.

Ce que nous vérifions avant de quitter un chantier triple zone

Une installation ne se termine pas au moment où le condenseur est fixé au mur.

La mise en service est une partie déterminante du travail. Dans une installation triple zone, nous vérifions notamment :

• les raccords frigorifiques;
• l’étanchéité du réseau;
• le tirage au vide;
• les connexions électriques;
• la communication avec chacune des unités intérieures;
• le drainage de chaque tête;
• le démarrage en chauffage;
• le fonctionnement en climatisation;
• les températures de soufflage;
• les vibrations et bruits anormaux;
• l’accès futur aux composantes de service.

Nous inspectons également l’environnement extérieur. Une unité installée près d’un jardin, comme celle visible sur la photo de Sainte-Anne-de-Sabrevois, doit conserver son espace libre même lorsque les plantes atteignent leur plein développement durant l’été.

Le dégivrage hivernal : un détail à ne pas négliger avec une unité surélevée

Pendant l’hiver, une thermopompe extrait de la chaleur de l’air extérieur. Du givre peut se former sur l’échangeur, ce qui entraîne périodiquement un cycle de dégivrage.

L’eau produite doit pouvoir s’évacuer.

La configuration sur supports muraux visible ici crée un espace sous le condenseur, mais le propriétaire doit tout de même surveiller la formation de glace sous l’appareil. Une accumulation importante ne doit pas remonter jusqu’au dessous de l’unité.

Nous recommandons également de ne jamais pousser la neige contre le condenseur après avoir pelleté ou utilisé une souffleuse.

L’entretien d’une triple zone commence par trois jeux de filtres

Un avantage du multizone devient aussi une responsabilité d’entretien : trois unités intérieures signifient plusieurs filtres à surveiller.

Un filtre très encrassé dans une seule zone peut diminuer le débit d’air de cette unité. Avec le temps, l’évaporateur et la turbine peuvent également accumuler de la poussière.

Nos conseils pratiques restent simples :

• inspecter régulièrement les filtres;
• les nettoyer selon les recommandations du fabricant;
• conserver les entrées et sorties d’air dégagées;
• surveiller toute apparition d’eau sous une unité intérieure;
• ne pas attendre qu’une turbine soit fortement contaminée avant de prévoir un nettoyage en profondeur;
• maintenir l’unité extérieure libre de feuilles, végétation, neige et débris.

Un entretien CVAC préventif coûte généralement beaucoup moins cher qu’une intervention provoquée par un drain bouché, un échangeur complètement encrassé ou une circulation d’air insuffisante.

LogisVert : l’admissibilité doit être confirmée avec la combinaison exacte installée

Pour une thermopompe installée au Québec en 2026, la question de la subvention est incontournable.

Hydro-Québec précise actuellement que les thermopompes installées à compter du 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles à la mesure thermopompe du programme LogisVert. Le système complet — unité extérieure et unités intérieures — doit satisfaire aux exigences du programme.

Lorsque toutes les conditions sont respectées, l’aide financière actuellement annoncée est de 50 $ par 1 000 BTU/h à -8 °C pour une thermopompe ENERGY STAR admissible, ou de 120 $ par 1 000 BTU/h à -8 °C lorsqu’il s’agit d’un système classé climat froid. Le montant dépend de la capacité reconnue à -8 °C et de la date d’installation.

Pour cette MIDEA 28 triple zone à Sainte-Anne-de-Sabrevois, nous ne pouvons toutefois pas calculer correctement le montant simplement en prenant « 28 000 BTU » et en le multipliant par le barème.

Le programme se base sur la configuration certifiée applicable. Il faut donc confirmer :

• le modèle exact du condenseur;
• les modèles exacts des trois unités intérieures;
• la combinaison AHRI correspondante;
• la capacité de chauffage reconnue à -8 °C;
• le statut ENERGY STAR ou ENERGY STAR climat froid;
• les règles LogisVert applicables à la date réelle de l’installation.

C’est une vérification que nous considérons essentielle avant d’annoncer une subvention précise à un propriétaire.

Une erreur coûteuse : acheter trois têtes avant de valider la combinaison

Sur les projets multizones, nous recommandons de ne jamais commander les unités intérieures indépendamment du condenseur.

Midea publie des tableaux de combinaisons précisément parce que toutes les associations imaginables ne sont pas équivalentes. La brochure montre par exemple de nombreuses possibilités de configurations utilisant des unités de 6 000, 9 000, 12 000, 18 000 BTU/h et davantage, selon le condenseur choisi.

La bonne démarche consiste à travailler dans l’ordre :

1. déterminer la charge des différentes zones;
2. sélectionner les capacités intérieures appropriées;
3. vérifier la combinaison autorisée;
4. confirmer la capacité du condenseur;
5. vérifier la certification AHRI et, s’il y a lieu, l’admissibilité à LogisVert;
6. seulement ensuite finaliser l’équipement.

Cette méthode évite d’essayer de faire entrer trois appareils déjà achetés dans une combinaison qui n’a jamais été conçue pour eux.

Le résultat extérieur : compact, accessible et cohérent avec la propriété

La photo finale de cette installation à Sainte-Anne-de-Sabrevois montre un résultat particulièrement représentatif de notre approche chez AirGreen.

La grande unité extérieure Midea est installée proprement sur deux supports muraux. Le condenseur demeure au-dessus du terrain et de la végétation. Le sectionnement électrique est à proximité. L’appareil s’insère entre plusieurs contraintes existantes sans nécessiter une seconde ou une troisième grosse unité extérieure pour desservir les trois zones.

C’est précisément l’un des intérêts d’une thermopompe triple zone MIDEA 28 : créer plusieurs zones de confort tout en concentrant l’équipement extérieur.

Pour nous, la réussite de ce type de projet ne se mesure pourtant pas uniquement à l’apparence de la photo finale. Elle dépend de ce qui est moins visible : le bon dimensionnement, les bonnes combinaisons, les conduites correctement installées, les drains, le vide, les raccordements, la mise en service et l’accessibilité future.

Que nous installions une thermopompe multizone à Montréal, un climatiseur mural à Laval, une solution CVAC à Longueuil, une thermopompe sur la Rive Sud ou un système de chauffage et climatisation sur la Rive Nord, cette logique reste la même : adapter l’équipement au bâtiment plutôt que forcer le bâtiment à s’adapter à l’équipement.

Cette installation MIDEA 28 à Sainte-Anne-de-Sabrevois en est un exemple concret : trois zones intérieures réunies autour d’un seul condenseur, un emplacement extérieur choisi dans une façade déjà occupée et une installation surélevée qui tient compte des réalités du climat québécois.
