Installation d’une thermopompe TripleZone GREE FREE MATCH R32 3 zones et 3 têtes sur toit plat à Montréal
AirGreen installe une thermopompe TripleZone GREE FREE MATCH R32 à Montréal : 3 zones, 3 têtes, unité sur toit plat, base surélevée, conduites protégées et installation CVAC soignée.
En été, l’unité extérieure rejette dehors la chaleur de la maison.
Illustration générique de ce type d’installation, pas un relevé de ce chantier. Touchez un numéro.
Fixée de niveau sur une plaque murale, assez haut pour que l’air couvre la pièce, avec assez d’espace autour pour sortir les filtres facilement.
Les lignes frigorifiques, le câble de communication et le drain traversent le mur par un seul percement, scellé contre l’eau, l’air froid et les insectes.
Deux tuyaux de cuivre isolés relient les deux unités. À l’extérieur, une goulotte peut les protéger du soleil, des chocs et des intempéries.
Un interrupteur de coupure près de l’unité extérieure permet de l’isoler en sécurité pour l’entretien. Il doit rester accessible en tout temps.
Le compresseur et le ventilateur. En chauffage, elle capte la chaleur de l’air extérieur, même en hiver, et la transfère à l’intérieur.
Au sol ou au mur, il garde l’unité au-dessus de la neige accumulée. Elle reste dégagée et l’eau de dégivrage peut s’écouler.
Le ventilateur doit souffler sans obstacle. Un rangement, une clôture ou un mur trop près, et le rendement baisse pendant que le bruit monte.
Une installation CVAC sur toiture montréalaise où la stabilité, l’accès et la finition comptent autant que la performance
À Montréal, notre équipe AirGreen a réalisé l’installation d’une thermopompe TripleZone GREE FREE MATCH R32, configurée en 3 zones avec 3 têtes intérieures, sur un toit plat typique du tissu urbain montréalais. La photo illustre parfaitement un contexte que nous rencontrons souvent dans les quartiers centraux : une toiture blanche, des immeubles voisins rapprochés, une vue dégagée sur la ville, des contraintes d’accès, des parcours de conduites à organiser proprement et une unité extérieure qui doit rester stable sans compromettre l’intégrité de la membrane.
Ce projet n’était pas une simple installation d’unité extérieure. Dans un bâtiment montréalais, surtout lorsqu’un système multizone est installé sur un toit plat, chaque décision technique influence la durabilité de l’installation : la hauteur de l’unité, son support, la répartition du poids, le passage des conduites frigorifiques, la protection de la toiture, l’accès pour l’entretien CVAC, la vibration, le dégagement d’air et la coordination avec les trois têtes intérieures.

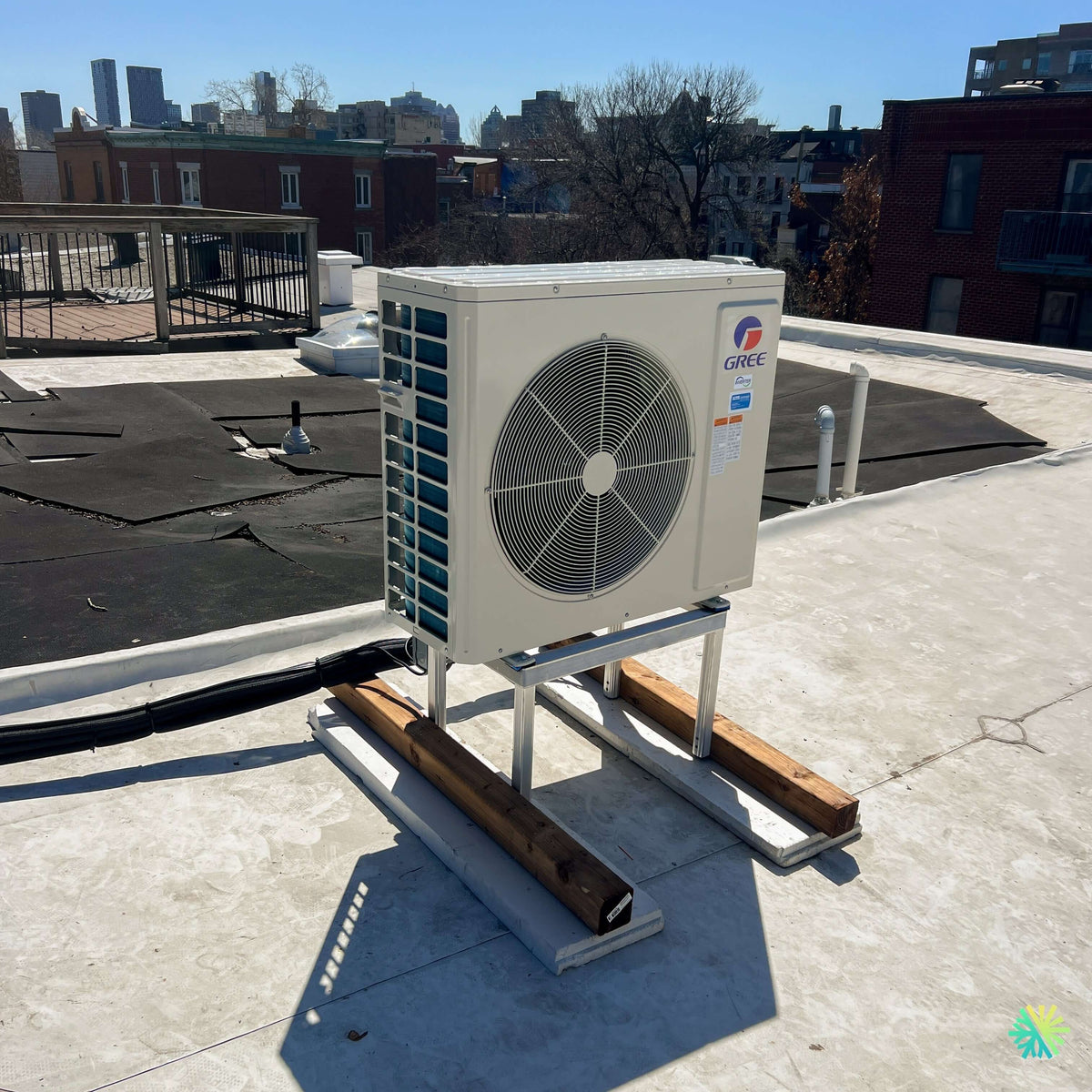

L’unité extérieure GREE a été installée sur une structure surélevée en aluminium, reposant sur des bases adaptées à la toiture, avec des madriers servant à répartir la charge et à offrir une assise stable. Ce type de montage permet d’éviter que l’appareil repose directement sur la membrane, tout en assurant une hauteur suffisante pour faciliter l’écoulement, limiter l’exposition à l’eau stagnante et simplifier les interventions futures.
Pourquoi une thermopompe TripleZone GREE FREE MATCH R32 était adaptée à ce bâtiment
La GREE FREE MATCH R32 est une solution multizone particulièrement pertinente lorsque l’on veut chauffer et climatiser plusieurs espaces avec une seule unité extérieure. Dans ce projet, la configuration TripleZone – 3 zones – 3 têtes permet de desservir trois pièces ou secteurs distincts du bâtiment, sans multiplier les unités sur la toiture.
À Montréal, cette approche est très avantageuse. Les toits plats sont souvent partagés avec d’autres équipements, des évents, des sorties mécaniques, des garde-corps, des terrasses, des accès techniques ou des contraintes imposées par la structure du bâtiment. Réduire le nombre d’unités extérieures permet donc de conserver une toiture plus ordonnée, plus facile à entretenir et moins encombrée.
Le système multizone permet également une gestion beaucoup plus fine du confort. Une pièce orientée plein soleil n’a pas les mêmes besoins qu’une chambre intérieure, un bureau, un salon ou une zone située sous le toit. Avec trois têtes intérieures, chaque espace peut être ajusté selon son usage réel. Cette flexibilité est l’un des grands avantages d’une thermopompe multizone par rapport à un système qui traite tout le bâtiment de manière uniforme.
Le choix du toit plat : une solution fréquente à Montréal, mais jamais improvisée
Installer une unité extérieure sur un toit plat à Montréal peut sembler naturel, mais ce choix exige une méthode rigoureuse. Contrairement à une installation au sol ou sur support mural, la toiture impose des contraintes particulières : protection de la membrane, répartition du poids, résistance au vent, accès sécuritaire, drainage du toit, vibrations et dégagements autour de l’appareil.
Sur la photo, l’unité est installée sur une structure indépendante, avec une base qui évite le contact direct avec la membrane. Cette approche aide à protéger la toiture et à stabiliser l’équipement. Les madriers visibles sous la structure contribuent à répartir la charge sur une plus grande surface, un détail important lorsque l’on travaille sur une toiture plate où les points d’appui doivent être choisis avec soin.
Nous devons aussi tenir compte de l’environnement urbain. Les toits de Montréal sont exposés au vent, aux variations rapides de température, au rayonnement solaire, aux accumulations de neige et aux cycles de gel-dégel. Une unité extérieure doit donc être positionnée pour respirer correctement, rester accessible et ne pas devenir un obstacle aux travaux d’entretien de la toiture.
Le parcours des conduites : un élément clé dans une installation 3 zones
L’image montre un parcours de conduites regroupé et protégé, acheminé proprement sur la toiture. Dans une installation 3 zones, 3 têtes, ce point est crucial. Les conduites frigorifiques, le câblage de communication et les éléments associés au système doivent être organisés de manière claire, sécuritaire et durable.
Un mauvais parcours de conduites peut créer plusieurs problèmes : usure prématurée, difficulté d’accès, risque de dommages lors de travaux sur le toit, perte d’esthétique, contraintes inutiles sur les raccords ou complications lors d’un futur service. Notre objectif est de concevoir un cheminement lisible, compact et protégé, tout en respectant les longueurs maximales et les dénivelés permis par le fabricant.
Dans un bâtiment montréalais, les conduites peuvent devoir traverser des murs de maçonnerie, des plafonds, des cages techniques ou des espaces restreints avant d’atteindre les trois têtes intérieures. La planification doit donc se faire avant les travaux, et non au fur et à mesure. C’est cette préparation qui permet d’obtenir un résultat propre, stable et fiable.
Une unité extérieure qui doit rester accessible en toute saison
Une thermopompe installée sur un toit ne doit pas être placée uniquement selon l’espace disponible. Elle doit aussi rester accessible pour les techniciens. L’entretien CVAC exige de pouvoir inspecter l’unité, nettoyer l’échangeur, vérifier les raccordements, valider les pressions, diagnostiquer les composants et intervenir sur les connexions électriques au besoin.
Sur ce projet, l’unité est dégagée autour de ses principales faces, ce qui facilite les interventions. Le support surélevé améliore aussi l’accès sous l’appareil et limite les risques liés à l’eau, à la neige ou aux débris accumulés. À Montréal, ce détail peut faire une grande différence au fil des saisons, surtout après des épisodes de neige lourde, de verglas ou de pluie suivie d’un gel rapide.
Le rôle de la technologie Inverter et du réfrigérant R32
Le système GREE FREE MATCH R32 fonctionne avec la technologie Inverter, qui permet à l’unité d’ajuster sa capacité selon la demande réelle des zones intérieures. Au lieu de fonctionner uniquement par cycles marche-arrêt, l’appareil module son régime. Cette modulation contribue à une température plus stable, à une meilleure gestion de l’énergie et à un fonctionnement plus doux lorsque l’installation est bien dimensionnée.
Le réfrigérant R32 est également un élément important de cette génération d’équipements. Il est utilisé dans de nombreux systèmes récents de thermopompe et de climatiseur mural, notamment pour répondre aux nouvelles exigences du marché CVAC. Sa manipulation demande cependant des procédures professionnelles : raccordements soignés, mise sous vide complète, test d’étanchéité, respect des méthodes du fabricant et mise en service précise.
Chez AirGreen, nous accordons une grande importance à ces étapes. Un système multizone peut être excellent sur papier, mais son rendement dépend directement de la qualité de l’installation.
Une expertise AirGreen adaptée aux toits plats, aux bâtiments urbains et aux systèmes multizones
La coordination des trois têtes intérieures
Dans une installation TripleZone, le confort final dépend autant des têtes intérieures que de l’unité extérieure. Chaque tête doit être positionnée dans une zone où la diffusion d’air sera efficace, où le bruit restera confortable, où le drainage sera possible et où l’appareil demeurera accessible pour le nettoyage des filtres.
Pour ce projet à Montréal, la logique des trois zones devait tenir compte des usages réels du bâtiment. Une zone peut servir d’aire de vie, une autre de chambre ou de bureau, et une troisième d’espace plus exposé aux gains de chaleur. Chaque tête doit être choisie et placée selon la charge thermique de sa pièce, et non simplement selon l’endroit le plus facile à percer.
Nous évaluons notamment :
- la superficie de chaque zone;
- l’exposition au soleil;
- la hauteur des plafonds;
- l’isolation du bâtiment;
- la présence de grandes fenêtres;
- le niveau sonore souhaité;
- les possibilités de drainage;
- la distance entre chaque tête et l’unité extérieure;
- l’apparence finale des conduites.
Cette analyse est particulièrement importante dans les bâtiments montréalais, où les pièces peuvent être étroites, les murs plus épais, les accès plus complexes et les parcours plus longs qu’en maison unifamiliale récente.
Les précautions essentielles pour protéger la membrane du toit
Une installation sur toit plat doit toujours respecter la toiture. La membrane ne doit pas être perforée inutilement ni exposée à des points de pression mal répartis. Le support visible sur la photo illustre une approche réfléchie : l’unité est installée sur une base qui répartit la charge et qui limite les risques de dommages localisés.
Il faut aussi penser à l’eau. Sur un toit plat, même une légère dépression peut favoriser l’accumulation d’eau. L’unité ne doit pas bloquer les chemins naturels d’écoulement ni empêcher l’accès aux drains. Elle ne doit pas non plus être placée trop près d’un rebord, d’un évent ou d’un obstacle pouvant nuire à la circulation d’air.
Ces précautions sont essentielles pour assurer une installation durable. Une installation CVAC réussie ne doit jamais régler un problème de confort en créant un problème de toiture.
Les erreurs fréquentes à éviter sur une installation de thermopompe en toiture
Les installations sur toit plat demandent une expertise particulière. Parmi les erreurs les plus courantes, on retrouve :
- poser l’unité directement sur la membrane;
- négliger la répartition du poids;
- installer l’appareil trop près d’un obstacle;
- laisser les conduites exposées sans protection adéquate;
- oublier l’accès futur pour l’entretien;
- choisir un emplacement exposé à une accumulation excessive de neige;
- sous-estimer les vibrations;
- mal coordonner les longueurs de conduites entre les trois zones.
Dans ce projet, notre équipe a travaillé pour éviter ces pièges dès la planification. Le montage surélevé, le dégagement autour de l’unité, le parcours propre des conduites et la stabilité de la base contribuent tous à la qualité finale de l’installation.
Subventions et admissibilité : l’importance de valider la combinaison exacte
Pour plusieurs propriétaires à Montréal, à Laval, à Longueuil, sur la Rive Nord ou la Rive Sud, la question des subventions liées aux thermopompes est importante. Dans le cas d’un système multizone comme la GREE FREE MATCH R32, l’admissibilité dépend généralement de la combinaison exacte installée : unité extérieure, modèles des trois têtes intérieures, capacités, rendements certifiés et référence technique applicable.
La capacité en BTU doit être évaluée selon les besoins des trois zones. Pour ce projet, la configuration a été pensée comme un système 3 zones, 3 têtes, avec des capacités adaptées aux pièces desservies. Dans un système multizone, il serait imprudent de se fier seulement au nom de la série; il faut vérifier l’ensemble complet.
AirGreen accompagne ses clients avec les documents nécessaires après l’installation : facture détaillée, identification des modèles, informations techniques et conseils pour préparer la demande lorsque le système est admissible. Cette approche permet d’éviter les mauvaises surprises et d’aider le client à comprendre clairement les étapes.
Pourquoi le positionnement de l’unité influence le confort intérieur
Même si l’unité extérieure se trouve sur le toit, son emplacement influence directement le fonctionnement du système. Une unité mal ventilée peut perdre en efficacité. Une unité difficile d’accès peut rendre les entretiens plus coûteux. Une unité installée sur une base instable peut transmettre des vibrations. Une unité placée dans une zone trop exposée à l’accumulation de neige peut demander plus d’attention en hiver.
Dans cette installation montréalaise, l’appareil est placé dans un espace ouvert, avec une bonne circulation d’air et une base stable. Cette décision aide le système à fonctionner dans de meilleures conditions. Pour une thermopompe TripleZone, c’est d’autant plus important que l’unité extérieure doit répondre aux demandes de trois têtes intérieures.
L’entretien CVAC après l’installation
Une fois l’installation terminée, l’entretien régulier permet de préserver la performance du système. Les têtes intérieures doivent être nettoyées périodiquement, surtout les filtres. L’unité extérieure doit rester dégagée, particulièrement après l’automne et l’hiver. Sur un toit plat, il faut aussi s’assurer que les conduites restent bien protégées et que rien ne vient gêner la circulation d’air autour de l’appareil.
Nous expliquons toujours au client les gestes simples à faire et les signes qui méritent une intervention : baisse de performance, bruit inhabituel, écoulement d’eau, accumulation de glace, voyant d’erreur ou différence importante entre les zones. Un système multizone bien entretenu offre un confort plus stable et une meilleure longévité.
Un résultat propre, stable et adapté à Montréal
Cette installation de thermopompe TripleZone GREE FREE MATCH R32 à Montréal démontre l’importance d’une approche professionnelle pour les projets en toiture. L’unité extérieure est surélevée, bien dégagée, installée sur une base conçue pour protéger la toiture et raccordée par un parcours de conduites organisé. L’ensemble répond aux besoins d’un système 3 zones, 3 têtes, tout en respectant les contraintes d’un toit plat urbain.
Pour le client, le résultat se traduit par un meilleur confort dans trois espaces distincts, une seule unité extérieure, une intégration propre sur la toiture et une solution moderne adaptée aux saisons québécoises. Pour AirGreen, ce projet représente exactement notre manière de travailler : analyser le bâtiment, choisir une solution technique cohérente, protéger l’enveloppe du bâtiment et livrer une installation CVAC fiable, durable et soignée.
Comment ça se passe, du premier appel à la fin
Les grandes étapes d’un chantier de ce type chez AirGreen. Chaque maison a ses particularités : l’estimation les fait ressortir.
On regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
Le modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
Planchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
Un seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
Posée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
Raccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
Un circuit dédié et un sectionneur accessible près de l’unité extérieure.
Essai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
Télécommande, modes, filtres : on vous montre l’essentiel avant de partir.
- L’estimation sur placeOn regarde la pièce, le mur extérieur, le parcours des lignes et l’endroit où ira l’unité extérieure. C’est là que se choisit la capacité.
- La soumissionLe modèle, la capacité et le prix, par écrit. On vérifie aussi si le modèle est admissible aux programmes d’aide.
- La préparationPlanchers et meubles protégés, emplacement de la plaque murale tracé de niveau, passage mural repéré.
- Le passage muralUn seul percement, avec la pente nécessaire pour que le drain s’écoule vers l’extérieur.
- L’unité extérieurePosée sur un support surélevé au-dessus de la neige, avec les dégagements que demande le fabricant.
- Lignes, câble et drainRaccordés, isolés et protégés. Le passage est ensuite scellé contre l’eau, l’air froid et les insectes.
- L’électricitéUn circuit dédié et un sectionneur accessible près de l’unité extérieure.
- Essais et mise en serviceEssai d’étanchéité, mise sous vide, puis démarrage et vérification du fonctionnement en chauffage et en climatisation.
- Les explicationsTélécommande, modes, filtres : on vous montre l’essentiel avant de partir.
Et chez vous ?
Deux repères rapides avec de vrais chiffres : ce que coûte la chaleur, et ce que vos appareils actuels représentent en BTU/h.
Conversion : 1 W = 3,412 BTU/h. Une indication, pas un calcul de charge : les plinthes et les fournaises sont souvent plus fortes que le besoin réel, et elles peuvent rester en appoint. AirGreen valide la capacité sur place.
Quoi faire, saison par saison
Trois gestes par saison, pour cet appareil. Ils prennent quelques minutes et évitent bien des appels.
- Nettoyer les filtres de l’unité intérieure.
- Dégager l’unité extérieure des feuilles et des débris laissés par l’hiver.
- Essayer la climatisation avant les premières chaleurs.
- Nettoyer les filtres plus souvent quand l’appareil roule beaucoup.
- Garder la végétation loin de l’unité extérieure.
- Vérifier qu’aucune eau ne coule de l’unité intérieure.
- Ramasser les feuilles autour de l’unité extérieure.
- Essayer le chauffage avant les premiers froids.
- Planifier l’entretien périodique avant l’hiver.
- Garder la neige loin du support et du devant de l’unité.
- Laisser l’appareil dégivrer : c’est normal.
- Ne jamais frapper la glace sur les ailettes ; appelez-nous si l’unité reste prise.
Quel type d’appareil pour votre projet ?
Choisissez ce qui ressemble à votre besoin.
Quatre erreurs qu’on ne fait pas
Retournez chaque carte pour voir ce qu’on fait à la place.
Ce qu’on nous demande sur ce type de travaux
Une thermopompe murale chauffe-t-elle en hiver ?
Murale ou multizone : comment choisir ?
Où va l’unité extérieure ?
Y a-t-il des subventions ?
Faut-il un permis ?
Jusqu’à quelle température chauffe-t-elle ?
Combien peut-on économiser ?
Comment se calcule l’aide LogisVert ?
Est-ce bruyant ?
L’unité extérieure se couvre de glace : est-ce normal ?
AirGreen détient-elle les licences nécessaires ?
L’estimation est-elle gratuite ?
Aucune question ne correspond. Écrivez-nous : on répond.
