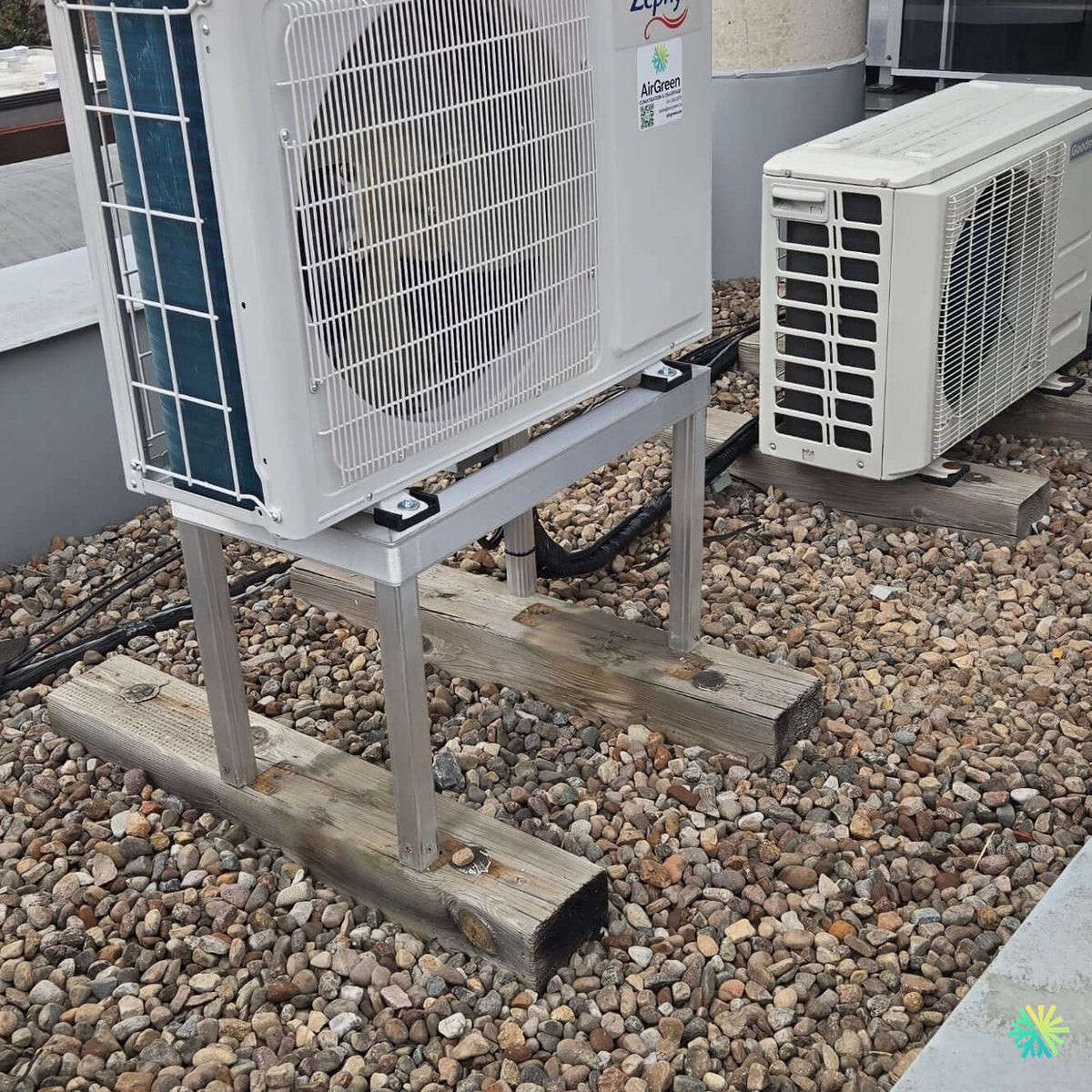

Installation d’une Zephyr (série R-32) thermopompe murale sur toit plat au Plateau-Mont-Royal (Montréal)

Condo du Plateau : une installation sur toit plat pensée pour durer, performante été comme hiver
Chez AirGreen, nous accompagnons les copropriétaires montréalais qui souhaitent bénéficier d’un confort quatre saisons sans encombrer leurs balcons ni les façades. Sur ce toit plat du Plateau-Mont-Royal, nous avons installé une thermopompe murale Zephyr R-32 sur structure surélevée avec plots antivibrations et appuis bois traités, afin d’assurer stabilité, silence et étanchéité de la membrane.

Le contexte : copropriété urbaine, accès par toit

Le client voulait libérer ses murs extérieurs et préserver l’esthétique de la cour intérieure. La solution : placer le condenseur sur le toit de gravier tout en respectant les règles de copropriété, la membrane d’étanchéité, le voisinage acoustique et les corridors de service (drains, évents, garde-corps). Nous avons opté pour une Zephyr R-32 de nouvelle génération, parfaitement adaptée aux intersaisons et aux hivers du Grand Montréal.

Notre réalisation, étape par étape

Étape 1 — Structure porteuse indépendante et protection de la membrane

• Châssis en aluminium sur appuis bois traités (4×4) posés sur la couche de gravier, pour répartir les charges et éviter toute perforation de la membrane.

• Plots antivibrations sous chaque pied du châssis afin de désolidariser mécaniquement l’unité et réduire la transmission du bruit structurel.

• Surélévation calculée pour :

  • garder un dégagement d’air optimal autour de l’appareil ;

  • éviter l’accumulation de neige et de glace au niveau du bac de dégivrage ;

  • faciliter la maintenance (accès au capot, vannes et évacuation de dégivrage).

Étape 2 — Implantation intelligente parmi d’autres équipements

Le toit comporte déjà un autre condenseur. Nous avons :

• respecté les dégagements latéraux et arrière prescrits par le fabricant ;

• orienté le rejet d’air à l’opposé de l’autre machine pour limiter recirculation et pertes de rendement ;

• conservé une allée de service sécuritaire entre les unités et les éléments du toit (acrotères, évents).

Étape 3 — Liaisons frigorifiques et cheminement protégé

• Cuivres isolés avec protection UV et cheminement en douceur pour éviter coudes trop serrés.

• Passage en toiture étanché : solin/boîte d’étanchéité selon les règles de l’art, puis scellant compatible membrane.

• À l’intérieur, liaisons acheminées jusqu’à la tête murale (pièce de vie) avec longueur optimisée pour minimiser les pertes de charge et faciliter l’entretien.

• Câble de communication et alimentation regroupés, avec dégoulinant pour empêcher l’infiltration d’eau vers la machine.

Étape 4 — Déconnexion électrique et conformité

• Boîtier de déconnexion installé à vue et à proximité du condenseur ;

• Circuit dédié depuis le panneau électrique du logement (calibre de conducteur et protection adaptés à l’intensité nominale de la Zephyr) ;

• Mise à la terre et contrôle des serrages.

Étape 5 — Mise en service méticuleuse

• Brasage sous azote et essai de pression ;

• Tirage au vide profond (microns contrôlés) et tenue au vide ;

• Ouverture de la charge R-32 et ajustement éventuel selon la longueur réelle des lignes ;

• Lecture des paramètres (températures, intensités, pressions) en mode froid puis chauffage, pour garantir un rendement optimal.

Pourquoi une Zephyr R-32 pour un toit du Plateau ?

Performance et confort

Les thermopompes murales Zephyr de nouvelle génération au R-32 se distinguent par des rendements saisonniers élevés (SEER2/HSPF2) et une stabilité en basse température adaptée au climat montréalais. L’inverter module finement la puissance : moins d’à-coups, température stable, consommation maîtrisée.

Silence et voisinage respectés

• Plots antivibrations et structure rigide mais découplée ;

• Positionnement évitant les résonances avec les acrotères ;

• Vérification de la vitesse de soufflage et du profil de vent dominant sur le toit pour prévenir la ré-aspiration d’air chaud en été.

Durabilité en contexte toiture

• Surélévation limitant corrosion et neige durcie dans le bac de dégivrage ;

• Grille de protection de batterie (coil-guard) contre le gravier et les débris portés par le vent ;

• Cheminements UV-proof pour éviter le vieillissement prématuré des isolants.

Défis propres aux toits plats et réponses AirGreen

Étanchéité d’abord

Nous ne perforons jamais la membrane sans un détail d’étanchéité documenté : solins/boîtes, scellants compatibles, pente positive autour du passage et vérification des drains pluviaux. L’objectif : zéro infiltration, même en dégel.

Charges et ballast

Le châssis répartit les charges ponctuelles sur les 4×4 afin d’éviter l’enfoncement dans le gravier. Lorsque requis par l’ingénierie ou l’exposition au vent, nous ajoutons du ballast ou des contreventements. Ici, la masse de l’ensemble et l’implantation à l’abri des rafales suffisent.

Dégivrage et écoulement libre

En mode chauffage, l’unité effectue des cycles de dégivrage. Nous avons vérifié l’écoulement libre de l’eau vers le gravier, loin des relevés de membrane, pour prévenir la formation de glace contre la structure.

Résultats : confort, discrétion et accès simplifié

• Refroidissement rapide de l’aire ouverte l’été ;

• Chauffage d’appoint efficace à l’automne et au printemps, limitant l’usage des plinthes électriques ;

• Faible niveau sonore perçu par les voisins et à l’intérieur ;

• Accès de maintenance clair, sans bloquer les autres équipements de toiture.

Conseils AirGreen aux copropriétés de Montréal, Laval, Longueuil, Rive Nord et Rive Sud

Bonnes pratiques d’installation CVAC sur toit

• Utiliser une structure surélevée avec plots antivibrations ;

• Prévoir des dégagements conformes pour la ventilation et le service ;

• Protéger les liaisons (UV, chocs) et soigner chaque rayon de courbure ;

• Installer une déconnexion électrique à vue ;

• Vérifier l’écoulement des eaux de dégivrage et l’absence d’obstacles.

Entretien CVAC pour maintenir le rendement

• Dégager le gravier et les débris à proximité de l’appareil ;

• Nettoyer les filtres de la tête intérieure ;

• Planifier une inspection annuelle (pressons, températures, intensités, serrages, état des isolants et de la batterie).

Subventions et admissibilité

Les thermopompes murales à haute efficacité et fonctionnement par temps froid peuvent être admissibles à des programmes d’aide au Québec (selon critères SEER2/HSPF2, température minimale de service, certification et installation par entrepreneur licencié). Notre équipe vérifie pour vous les mesures en vigueur et assure l’accompagnement administratif.

Pourquoi AirGreen ?

• Expertise locale et chantier proprement documenté ;

• Maîtrise des contexte toits plats (membranes, charges, vent) ;

• Sélection rigoureuse de marques récentes (Zephyr, Midea, GREE, Fujitsu, Sharp), réfrigérants actuels (R-32/R-454B) ;

• Service clé en main : étude, installation CVAC, mise en service, entretien CVAC dans tout le Grand Montréal.

Vous avez un projet sur toit plat au Plateau, à Laval, Longueuil, Rive Nord ou Rive Sud ? Nous dimensionnons la puissance (BTU), choisissons la meilleure série et nous engageons sur une pose durable qui protège votre toiture et votre investissement.

Fiche chantier — points saillants

• Type : thermopompe murale (mini-split) R-32

• Marque : Zephyr (série récente)

• Contexte : toit plat de condo, Plateau-Mont-Royal (Montréal)

• Structure : châssis aluminium, plots antivibrations, appuis bois sur gravier

• Intégration : dégagements respectés, cheminement protégé, déconnexion à vue

• Bénéfices : silence, rendement, accès maintenance, esthétique préservée
