Une pose intérieure au millimètre dans un couloir central pour diffuser le confort partout
Contexte client, bâtiment et objectifs
Dans un appartement lumineux de Villeray–Saint-Michel–Parc-Extension, notre client souhaite moderniser son confort CVAC sans travaux lourds, tout en conservant une esthétique épurée. Le logement est organisé autour d’un couloir central distribuant les chambres et l’aire de vie. Nous proposons une thermopompe murale Zephyr (réfrigérant R-32, compresseur inverter) afin de couvrir efficacement l’espace principal et les pièces adjacentes, avec un fonctionnement discret toute l’année.

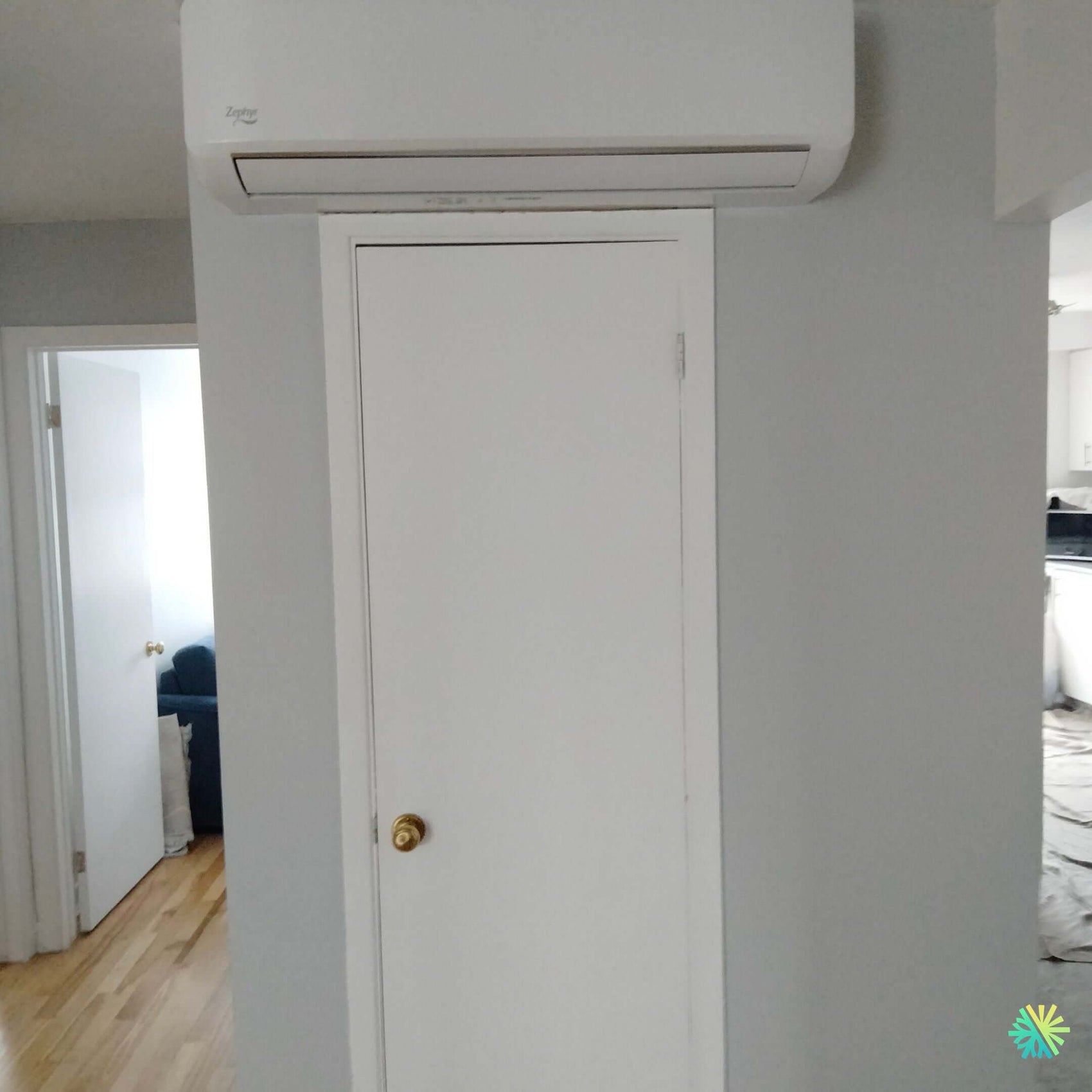

L’emplacement retenu pour la tête intérieure – au-dessus d’une porte de rangement, en tête de couloir – n’est pas un hasard : il permet un balayage d’air optimal vers la zone de séjour et une retombée douce vers les chambres, tout en libérant les murs stratégiques du salon.
Pourquoi Zephyr pour un appartement montréalais?
-
Efficacité saisonnière élevée grâce à l’inverter et au R-32 (meilleure performance et impact climatique réduit par rapport aux générations R-410A).
-
Chauffage utile en hiver : la thermopompe maintient des capacités stables à basse température, atout clef pour Montréal, Laval, Longueuil, Rive Nord et Rive Sud.
-
Silence à l’intérieur comme à l’extérieur, idéal pour un milieu urbain dense.
-
Entretien simple : filtres lavables et accès maintenance facilité.
Dimensionnement, orientation et règles d’art
Étude de charge et choix BTU
Avant toute pose, nous effectuons un calcul de charge thermique basé sur :
-
la surface ouverte sur le couloir,
-
l’orientation des fenêtres,
-
l’isolation des parois et la hauteur sous plafond,
-
les infiltrations d’air (joints, pourtours de portes).
L’objectif est d’éviter à la fois le sur-dimensionnement (cycles courts, inconfort) et le sous-dimensionnement (manque de puissance aux pics de chaleur). Nous sélectionnons un calibre BTU correspondant à l’enveloppe et à la distribution d’air depuis le couloir.
Position de la tête intérieure
-
Hauteur : pose haute pour favoriser la stratification et permettre au volet de pousser l’air tempéré le long du couloir.
-
Dégagements : respect des reculs supérieurs et latéraux pour un bon balayage et un accès service.
-
Orientation : réglage du volet horizontal en mode soufflage long porté vers l’aire de vie; angle vertical ajusté pour éviter le flux direct sur les occupants.
Parcours des liaisons et percement
-
Percement unique discret derrière la tête, étanché à l’air et à la vapeur.
-
Liaisons frigorifiques et câble de communication acheminés avec un capot blanc aligné aux plinthes/angles du mur pour une intégration propre.
-
Pente gravitaire du drain de condensats vers l’extérieur, supprimant le besoin de pompe interne dans cette configuration.
Étapes de l’installation CVAC AirGreen
1) Préparation et protection
Nous protégeons planchers et encadrements, puis implantons le gabarit de fixation. Le support métallique de la tête est mis d’aplomb et chevillé dans une zone portante.
2) Percement et capotage
Le percement est réalisé au diamètre exact des liaisons; nous posons un manchon et des collets pour éviter tout frottement. Le capotage intérieur reprend les lignes du mur, assurant une finition nette et durable.
3) Brasage et raccordements
-
Évasements calibrés au dynamométrique.
-
Brasage sous azote pour protéger la face interne des tubes.
-
Câblage polarisé selon le schéma Zephyr; test de continuité et mise à la terre.
4) Mise sous vide et essais d’étanchéité
Un tirage au vide profond est mené jusqu’à un seuil inférieur à 500 microns, stabilisé, puis relâché pour vérifier l’absence de remontée. Nous validons ensuite la charge en R-32 selon la longueur réelle de lignes.
5) Mise en service et équilibrage
-
Mesure des écarts de température soufflé/repris,
-
Contrôle des intensités et du rendement instantané,
-
Réglage des paliers de ventilation et du mode silencieux pour la nuit,
-
Programmation des consignes et des plages horaires selon l’occupation.
Ce que révèle l’implantation en couloir: portée d’air et confort
Diffusion transversale
Placée au-dessus de la porte, la tête alimente le couloir qui agit comme un plénum naturel. L’air tempéré glisse, se répartit vers :
-
la pièce de vie ouverte (prioritaire en été),
-
les chambres attenantes lorsque les portes restent entrouvertes,
-
la cuisine adjacente, réduisant les pics de chaleur après cuisson.
Conseils d’usage
-
Laisser les portes entrouvertes pendant les périodes chaudes pour bénéficier de la circulation.
-
Éviter de forcer une consigne trop basse; une consigne stable améliore l’efficacité.
-
Utiliser le mode déshumidification lors des journées lourdes pour gagner en confort perçu sans descendre exagérément la température.
Finitions et détails qui font la différence
Intégration esthétique
Le capot blanc affleurant et l’alignement de la tête au chant supérieur de la porte offrent une ligne visuelle sobre. Les vis sont camouflées, et les points de jonction reçoivent un joint acrylique propre pour une finition continue.
Silence de fonctionnement
Nous validons sur place le niveau sonore en vitesses basses. La vibration est absorbée par les inserts de la platine murale et par la stabilité de la paroi porteuse. Résultat : un ronronnement à peine perceptible dans le couloir et aucune gêne dans les chambres.
Accessibilité maintenance
L’accès au filtre se fait en façade; la position haute évite les chocs du quotidien. Les connectiques sont regroupées et identifiées, facilitant toute intervention ultérieure.
Sécurité, conformité et documentation
-
Circuit électrique dédié depuis le panneau, calibre de disjoncteur conforme à la plaque de l’appareil.
-
Disjoncteur de proximité à l’extérieur (côté condenseur) pour les opérations de service.
-
Étiquetage des lignes et remise d’un dossier d’installation (numéros de série, longueurs, réglages).
Subventions et accompagnement administratif
Les thermopompes murales utilisant un réfrigérant récent et offrant de bons rendements sont généralement admissibles à des programmes d’efficacité. Chez AirGreen, nous aidons les ménages de Montréal, Laval, Longueuil, Rive Nord et Rive Sud à :
-
vérifier l’admissibilité selon le modèle installé et la performance par temps froid,
-
rassembler les preuves (photos, numéros de série, facture détaillée),
-
soumettre les demandes et suivre l’avancement.
Entretien CVAC : la routine gagnante
Tous les 1 à 2 mois (usage intensif en été)
-
Ouvrir le capot et rincer les filtres à l’eau tiède; bien sécher avant remise en place.
-
Dépoussiérer la rampe de soufflage et le capteur.
Au printemps et à l’automne
-
Inspection visuelle de la liaison capotée intérieure et du drain.
-
Test rapide des modes (froid/chaleur) pour anticiper la saison.
Annuellement
-
Entretien professionnel : nettoyage des serpentins (intérieur/extérieur), contrôle d’étanchéité, mesures électriques et mise à jour des paramètres. Cette visite préserve les rendements et prolonge la durée de vie.
Erreurs fréquentes évitées sur ce chantier
-
Tête trop basse au-dessus d’une porte : réduction du cône de soufflage. Ici, la hauteur respecte les reculs requis.
-
Drain sans pente : risque de gouttes et d’odeurs. Le nôtre suit une pente continue jusqu’au point de sortie.
-
Percements multiples : pertes d’étanchéité et ponts thermiques. Nous travaillons avec un seul percement étanché et isolé.
-
Cheminement trop long des liaisons : chute de performance. Le parcours a été optimisé pour rester court et direct.
Résultat : confort homogène, facture allégée, intérieur préservé
La thermopompe murale Zephyr assure un rafraîchissement rapide de la zone de vie, une stabilité thermique dans les chambres et une dépense énergétique maîtrisée. L’intégration au couloir central conjugue efficacité de diffusion, discrétion et entretien simplifié. Le client gagne un confort quatre-saisons sans sacrifier l’esthétique.
Pourquoi confier votre projet à AirGreen?
-
Spécialistes de l’habitat montréalais : plex, condos et maisons de ville, avec une attention particulière aux contraintes de couloirs étroits et aux traversées discrètes.
-
Exécution instrumentée : mise sous vide, mesures et mise en service documentées.
-
Finitions soignées et service local d’entretien CVAC.
-
Accompagnement dans les subventions et les démarches.
Fiche récapitulative – Projet Villeray
-
Type : thermopompe murale mono-zone.
-
Marque : Zephyr (technologie inverter, réfrigérant R-32).
-
Implantation intérieure : au-dessus d’une porte, couloir central; orientation du flux vers l’aire de vie.
-
Parcours : percement unique, capot blanc aligné; drain gravitaire.
-
Objectifs atteints : diffusion uniforme, silence, consommation maîtrisée, esthétique épurée.
