Installation d'un échangeur d'air GREENTEK PREMIER 2.0H à Laval

Construction neuve à Laval : le test de 30 secondes qui vous dit si votre échangeur d'air a vraiment été raccordé correctement

Chaque année, nous recevons des appels de propriétaires de maisons neuves de Laval — Sainte-Dorothée, Sainte-Rose, Vimont, Fabreville — qui décrivent tous à peu près la même chose. La maison a moins de trois ans. Elle est munie d'un échangeur d'air flambant neuf, livré par le constructeur. Et pourtant les fenêtres coulent en janvier, l'air des chambres est lourd le matin, et l'odeur de la cuisine met la soirée à se dissiper.

L'appareil fonctionne. Il tourne, il fait du bruit, il consomme de l'électricité. Mais dans une proportion importante des cas que nous inspectons, il n'a jamais été équilibré, et dans une minorité non négligeable, il a été raccordé à l'envers.

Le chantier décrit ici est l'inverse de ce scénario. Une maison neuve d'un secteur en développement de Laval, où nous sommes intervenus pendant la construction, sous-sol encore ouvert, solives apparentes. Nous y avons installé un GREENTEK PREMIER 2.0H, un VRC à ports latéraux, suspendu par chaînes sous les solives.

Et nous allons expliquer ici, avec les chiffres réels de l'étiquette de l'appareil, comment n'importe quel propriétaire peut vérifier lui-même l'essentiel.


Les quatre ports : ce que l'étiquette de raccordement dit exactement

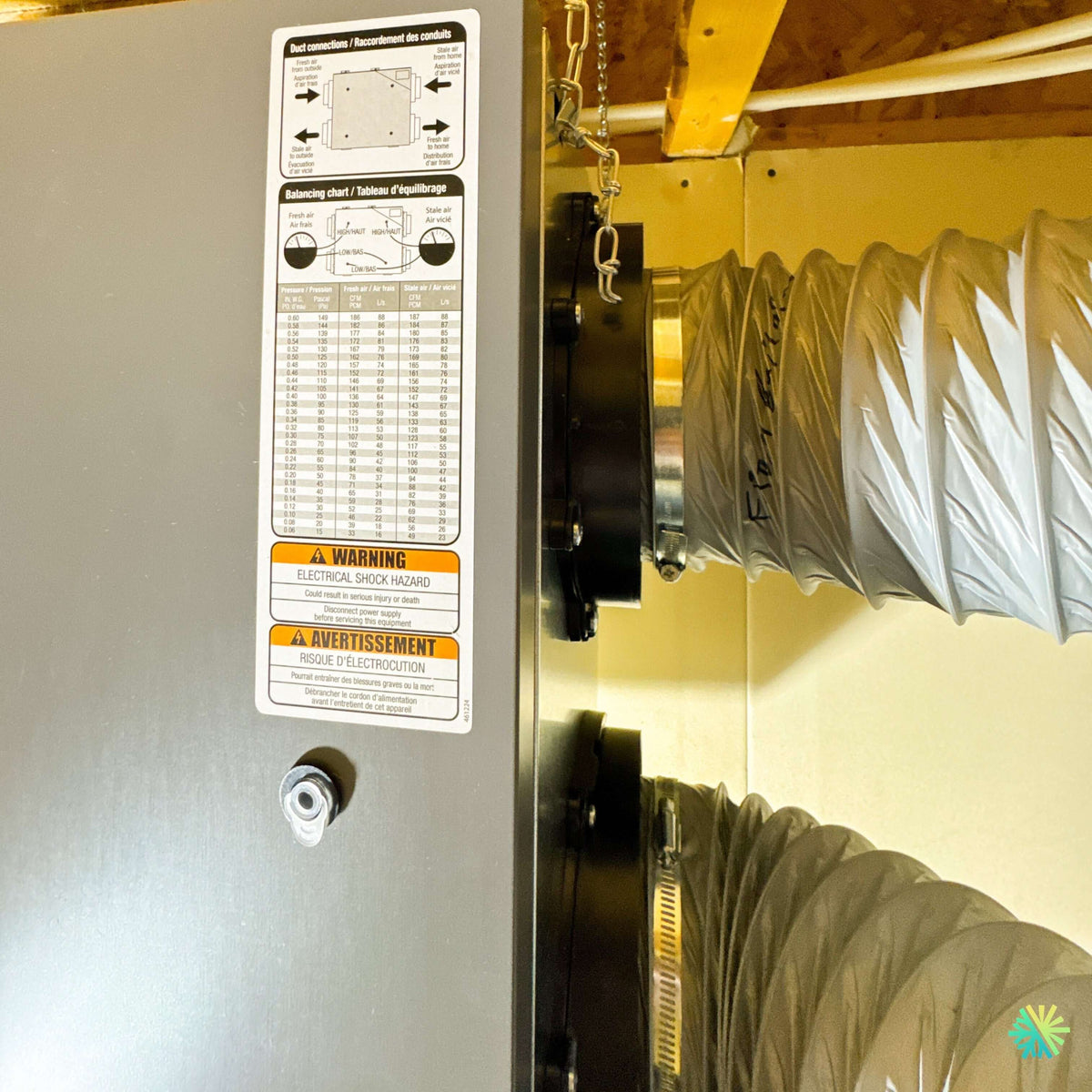

Sur la face du PREMIER, une étiquette illustre le schéma de raccordement des quatre conduits. Elle est bilingue, elle est apposée à hauteur des yeux, et elle est la chose la plus utile de tout l'appareil pour un propriétaire.

Elle indique, port par port :

Position Fonction Sens
Haut, côté extérieur Aspiration d'air frais — l'air neuf venant de dehors Entrant
Haut, côté maison Aspiration d'air vicié — l'air repris dans la maison Entrant
Bas, côté extérieur Évacuation d'air vicié — le rejet vers l'extérieur Sortant
Bas, côté maison Distribution d'air frais — l'air neuf livré aux pièces Sortant

Deux conduits entrent, deux conduits sortent. Deux vont dehors, deux vont dans la maison. Cette logique paraît évidente une fois écrite. Elle est pourtant inversée plus souvent qu'on ne le croit sur les chantiers menés au pas de course.

Les deux erreurs de raccordement, et leurs symptômes

Erreur 1 : les deux conduits extérieurs sont intervertis. L'appareil prend alors l'air neuf par le capot destiné au rejet, et rejette par le capot destiné à l'admission. Comme les deux capots sont sur la même façade, l'appareil réaspire en partie ce qu'il vient d'expulser. Symptôme : la maison ventile, mais la qualité de l'air ne s'améliore pas, et l'humidité reste élevée. Le noyau à récupération, lui, fonctionne toujours — c'est ce qui rend l'erreur invisible.

Erreur 2 : les deux conduits intérieurs sont intervertis. L'air neuf est alors livré aux points d'extraction — salles de bain, cuisine, salle de lavage — et l'air vicié est repris dans les chambres. Symptôme : les chambres restent lourdes malgré un appareil qui fonctionne, et un courant d'air froid se fait sentir près des grilles de salle de bain en hiver.

Le test que vous pouvez faire vous-même, appareil en marche, main ouverte devant chaque grille :

  • Aux grilles de chambres et du salon, vous devez sentir de l'air qui sort.
  • Aux grilles de salle de bain, de cuisine et de salle de lavage, une feuille de papier léger doit être aspirée vers la grille.

Si c'est l'inverse, les conduits intérieurs sont croisés. Trente secondes, aucun outil.


Le tableau d'équilibrage GREENTEK, lu ligne par ligne

L'autre étiquette de l'appareil est le tableau d'équilibrage. Elle convertit une pression mesurée aux ports de l'appareil en débit réel, en PCM et en L/s, séparément pour l'air frais et pour l'air vicié.

Voici un extrait des valeurs telles qu'inscrites sur cet appareil :

Pression (po c.e. / Pa) Air frais (PCM / L/s) Air vicié (PCM / L/s)
0,60 / 149 186 / 88 187 / 88
0,50 / 125 162 / 76 169 / 80
0,44 / 110 146 / 69 156 / 74
0,40 / 100 136 / 64 147 / 69
0,36 / 90 125 / 59 138 / 65
0,30 / 75 107 / 50 123 / 58
0,24 / 60 90 / 42 106 / 50
0,20 / 50 78 / 37 94 / 44
0,14 / 35 59 / 28 76 / 36
0,10 / 25 46 / 22 62 / 29

Trois observations que nous expliquons systématiquement à nos clients.

Première : chez GREENTEK, la relation est directe. Plus la pression mesurée est élevée, plus le débit est élevé. Ce n'est pas universel — certains fabricants utilisent une convention inversée sur leurs propres étiquettes, où une pression plus basse correspond à un débit plus élevé. Un technicien qui applique par habitude la convention d'une autre marque équilibre alors dans le mauvais sens, et le résultat est très loin de la cible.

Deuxième : les deux colonnes ne donnent pas les mêmes chiffres pour la même pression. À 0,40 po c.e., le côté air frais donne 136 PCM et le côté air vicié 147 PCM. Les deux circuits d'un VRC ne présentent pas la même géométrie interne, donc pas la même courbe. C'est exactement pour cette raison que le tableau comporte deux colonnes, et pourquoi équilibrer en lisant une seule colonne pour les deux côtés produit un déséquilibre systématique.

Troisième : ces valeurs se mesurent en vitesse haute. L'équilibrage se fait au régime maximal, puis les vitesses réduites suivent proportionnellement. Mesurer en vitesse réduite donne des lectures faibles, instables, et un réglage qui ne tient pas.

Nos valeurs cibles sur ce chantier

Après le calcul des débits pièce par pièce pour cette maison, la cible retenue était d'environ 135 PCM en vitesse haute, des deux côtés.

Traduit en lectures de pression, à partir du tableau ci-dessus :

  • Côté air frais : 0,40 po c.e. → 136 PCM
  • Côté air vicié : 0,36 po c.e. → 138 PCM

Écart final entre alimentation et évacuation : environ 2 PCM, soit moins de 2 %. C'est ce qui définit une ventilation équilibrée au sens propre du terme — la maison n'est ni en surpression ni en dépression.

Ces deux valeurs, avec la date et le nom du technicien, sont consignées et remises au propriétaire. Cinq ou dix ans plus tard, un technicien qui reprend le dossier sait immédiatement à quoi comparer ses mesures. Sans ce document, il repart de zéro.


Les caractéristiques du GREENTEK PREMIER 2.0H

Spécification Valeur
Type VRC (récupérateur de chaleur)
Plage de débit 60 à 200 PCM à 0,4 po c.e.
Raccords de conduits 6 po (152 mm), latéraux
Alimentation 120 V / 1 phase, courant max. 1,4 A
Puissance absorbée 52 W (bas) / 168 W (haut)
Efficacité du ventilateur 1,3 PCM/W à 0 °C
Efficacité de récupération sensible à 0 °C 75 %
Noyau À flux croisés, transfert jusqu'à 75 %
Dégivrage Arrêt du ventilateur d'alimentation, déclenché à –5 °C
Dimensions 21 7/16 po H × 23 7/8 po L × 11 11/16 po P
Poids 46 lb (21 kg)
Filtration MERV 3 électrostatique lavable de série; MERV 8 ou MERV 13 en option
Montage Chaînes de série, support mural en option

La plage de 60 à 200 PCM offre ici une marge réelle. Avec une cible de service à 135 PCM, l'appareil travaille à environ deux tiers de sa capacité maximale. Cette réserve absorbe l'encrassement progressif des filtres, permet des pointes de ventilation lors des réceptions, et laisse de la latitude si le sous-sol est fini plus tard — ce qui est presque systématique dans les maisons neuves de Laval, où le sous-sol est souvent livré non aménagé.

Le dégivrage mérite une note. Il s'active automatiquement lorsque la température extérieure atteint –5 °C ou moins : le ventilateur d'alimentation s'arrête et le ventilateur d'évacuation passe en haute vitesse pour maximiser le dégivrage du noyau. C'est efficace, mais cela accentue temporairement la dépressurisation. Nous vérifions donc toujours la présence d'appareils à combustion à tirage naturel — foyer au gaz, foyer au bois, chauffe-eau à évacuation atmosphérique — avant de retenir un appareil doté de cette stratégie. Sur les maisons neuves de Laval équipées d'un foyer au gaz à évacuation directe et scellée, la question ne se pose pas; sur un foyer à tirage naturel, elle se pose sérieusement.


La séquence de chantier : la ventilation d'une maison neuve se joue avant la pose du gypse

Les quatre passages, et ce qui se décide à chacun

En construction neuve, une installation CVAC de ventilation se déroule en plusieurs visites étalées sur des mois. C'est ce fractionnement qui explique pourquoi tant de systèmes finissent mal réglés : chaque étape est confiée à quelqu'un qui suppose que la précédente a été bien faite.

Passage 1 — Le brochage, avant l'isolation. Fixation de l'appareil, passage des conduits dans les cloisons et les planchers, positionnement des collets aux emplacements des futures grilles, percement des deux ouvertures extérieures. C'est le seul moment où les tracés sont libres. Une décision reportée ici devient un caisson décoratif plus tard.

Passage 2 — Après l'isolation et le pare-vapeur. Vérification de l'étanchéité des traversées, scellement des pénétrations du pare-vapeur autour des conduits, contrôle de l'isolation des conduits extérieurs sur toute leur longueur.

Passage 3 — Après la finition. Pose des grilles intérieures, raccordement électrique, installation de la commande murale.

Passage 4 — La mise en service. Démarrage, équilibrage documenté aux deux ports, programmation de la commande, vérification du sens de tous les conduits, et démonstration au propriétaire.

Le passage 4 est celui qui saute le plus souvent. Quand la maison est livrée en retard, que l'acheteur attend ses clés et que trois autres unités du même développement doivent être livrées la même semaine, la mise en service devient une case cochée plutôt qu'une opération réalisée. C'est là que naissent les appels que nous recevons deux ans plus tard.

La coordination avec le système central

Cette maison est chauffée et climatisée par un système central à air pulsé avec thermopompe. Deux réseaux cohabitent donc dans le même sous-sol, et leur interaction demande d'être pensée.

Ce que nous vérifions systématiquement :

  • Le point d'injection de l'air neuf. Lorsque l'air frais est livré dans le réseau central plutôt que par des conduits dédiés, le point de raccordement doit être suffisamment en aval pour éviter que l'air neuf ne soit immédiatement réaspiré par le retour.
  • L'interverrouillage des ventilateurs. Si l'air neuf transite par le réseau central, le ventilateur du système doit tourner lorsque l'échangeur est en haut régime, sans quoi l'air neuf stagne dans les conduits au lieu d'atteindre les chambres.
  • L'effet combiné sur la pression du bâtiment. Hotte de cuisine à haut débit, sécheuse, ventilateurs de salle de bain et VRC en dégivrage : leur fonctionnement simultané doit être évalué, particulièrement dans les maisons neuves très étanches.
  • Le drain de condensat partagé. Le VRC et le serpentin de la thermopompe produisent tous deux du condensat. Nous les raccordons avec des siphons distincts et amorcés, jamais en série sans précaution.

Novoclimat, Code de construction et documents à exiger

Pour les habitations neuves visées par le Code de construction du Québec, la ventilation mécanique équilibrée est exigée, et elle constitue une condition du programme Novoclimat. Un acheteur de maison neuve à Laval a donc de bonnes raisons de demander des pièces justificatives plutôt que de se fier à la présence physique d'un appareil.

Ce qu'il vaut la peine d'exiger de son constructeur :

  1. La fiche d'équilibrage avec les débits mesurés d'alimentation et d'évacuation, datée et signée.
  2. Le plan des conduits ou, à défaut, la liste des pièces desservies en alimentation et en extraction.
  3. Le manuel de l'appareil et le modèle exact installé.
  4. La démonstration du fonctionnement de la commande murale, en personne.

Un constructeur sérieux fournit ces quatre éléments sans hésiter. Un refus ou un flou sur la fiche d'équilibrage est en soi une réponse.

Les erreurs à éviter en maison neuve

  1. Supposer qu'un appareil neuf est un appareil réglé. Ce sont deux choses distinctes.
  2. Ne pas vérifier le sens des conduits. Le test de la main et de la feuille de papier prend trente secondes.
  3. Éteindre l'appareil parce qu'il « fait du bruit ». Dans une maison neuve, la charge de composés organiques volatils dégagés par les matériaux est à son maximum durant les premiers mois.
  4. Finir le sous-sol sans ajouter de point d'extraction. Une salle de jeux fermée au sous-sol, sans reprise, devient la pièce la plus humide de la maison.
  5. Confondre le filtre MERV 3 de série avec une filtration de la qualité de l'air. Il protège les ventilateurs et le noyau. Pour filtrer réellement, il faut les options MERV 8 ou MERV 13 — et intégrer leur perte de charge dès l'équilibrage.
  6. Ignorer le dégagement d'entretien autour de l'appareil au moment de finir le sous-sol. Un échangeur d'air emmuré dans un placard sans accès frontal ne sera jamais entretenu.
  7. Ne pas conserver la fiche d'équilibrage. Sans valeurs de référence, tout diagnostic futur recommence à zéro.

L'entretien d'un PREMIER 2.0H

  • Aux 3 mois — rinçage des filtres électrostatiques lavables, ou remplacement dans le cas de filtres MERV 8 ou MERV 13.
  • Aux 6 mois — nettoyage du noyau à flux croisés, vérification du drain et des colliers de serrage aux collets.
  • Annuellement — dégagement des deux capots extérieurs, inspection du pare-vapeur des conduits isolés, et revalidation des débits aux ports d'équilibrage par rapport à la fiche de mise en service.

Dans les nouveaux développements de Laval, où les terrains restent souvent en chantier plusieurs saisons, nous ajoutons une recommandation : vérifier les grilles extérieures plus fréquemment durant la première année. La poussière de construction et de terrassement s'accumule sur les moustiquaires beaucoup plus vite qu'en quartier établi.
