Suspendre un VRC dans un renfoncement de plafond de 24 pouces : la contrainte qui a dicté toute l'installation

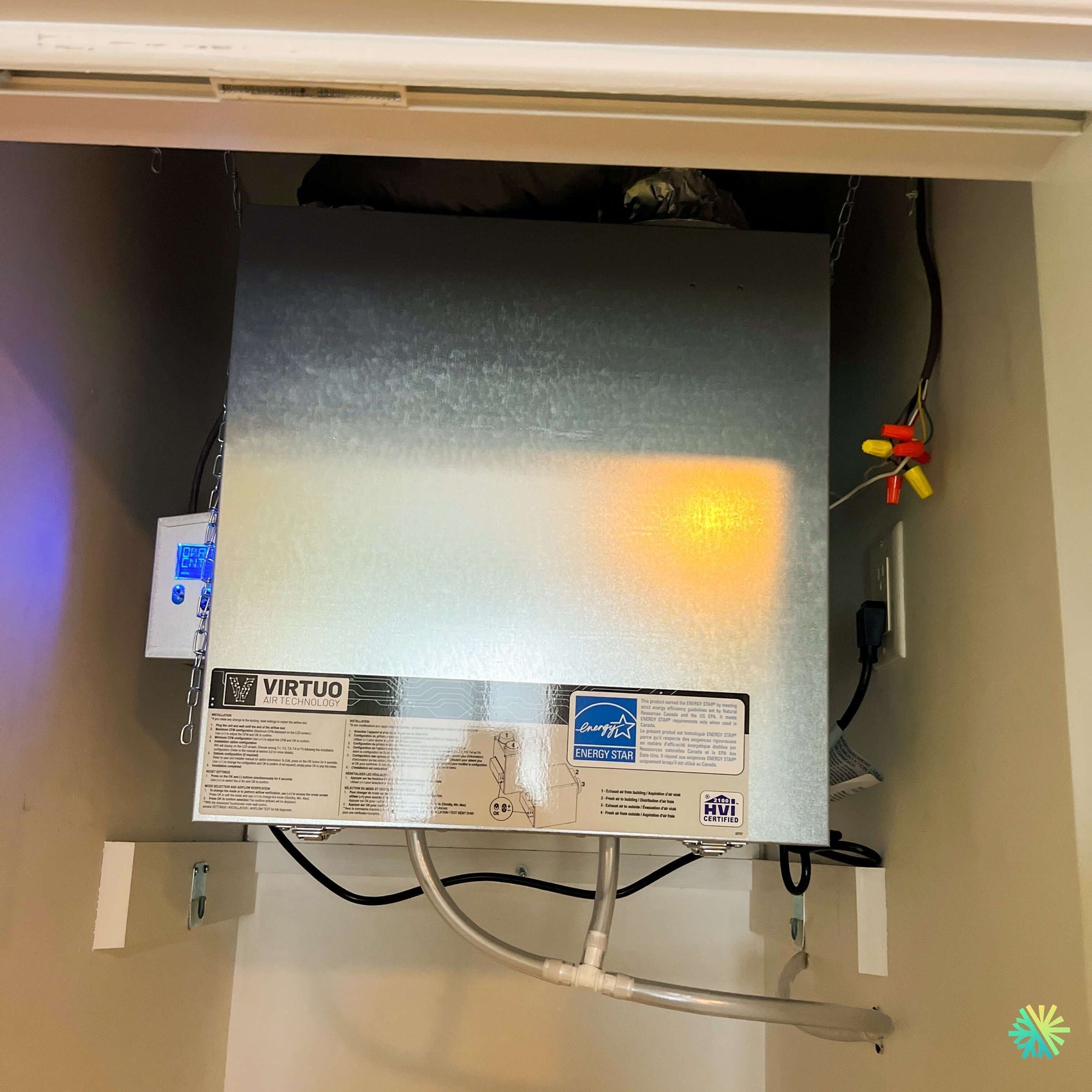

Le mandat reçu à Dundee ne ressemblait pas à un remplacement de VRC ordinaire. La maison, une construction de plain-pied rénovée en Montérégie rurale, ne disposait ni de sous-sol mécanique dégagé, ni de vide sanitaire accessible. Le seul emplacement viable se trouvait dans un renfoncement de plafond aménagé au-dessus d'un rangement, fermé par une trappe et bordé d'une moulure — un volume utile d'environ 24 pouces de profondeur, avec un plancher d'étage juste au-dessus et une grille de reprise à moins d'un pied du cadre.
Chez AirGreen, nous voyons ce type de configuration régulièrement, autant dans les maisons de rang de la Rive-Sud que dans les plex rénovés de Montréal. Ce qui change tout, c'est la méthode : un échangeur d'air installé dans un espace fermé sans dégagement de service devient, en trois ans, un appareil que personne n'entretient. Le choix de l'appareil et la géométrie du montage devaient donc régler ce problème dès le premier jour.
Pourquoi le vänEE AI Series V150H75NT s'imposait ici
Le V150H75NT appartient à la série AI de vänEE, bâtie sur la plateforme Virtuo Air Technology. Trois caractéristiques l'ont désigné pour ce chantier.
Les ports sur le dessus. Le suffixe « T » indique une configuration à raccords supérieurs. Dans un renfoncement peu profond, sortir les quatre conduits par le haut libère complètement les côtés et la façade de l'appareil : la porte d'accès reste manœuvrable, et les conduits filent directement vers l'entretoit sans coude à 90 degrés collé contre une cloison. Un modèle à ports latéraux (V150H75NS) aurait exigé au moins six pouces de dégagement de chaque côté que nous n'avions tout simplement pas.
L'encombrement. L'appareil mesure 21,5 po de hauteur × 21 po de largeur × 16,3 po de profondeur et pèse environ 35 lb (15,9 kg) à vide. Ce gabarit compact, presque carré en façade, entrait dans le renfoncement avec la marge nécessaire pour extraire le noyau et les filtres par l'avant.
Les performances réelles à −25 °C. C'est le point que nous jugeons le plus important pour la Montérégie et le Haut-Saint-Laurent, où les épisodes sous les −20 °C ne sont pas anecdotiques.
Les données techniques que nous avons validées avant la commande
| Paramètre | Valeur |
|---|---|
| Débit continu | 35 à 150 pi³/min à 0,2 po c.e. ; 35 à 140 pi³/min à 0,4 po c.e. |
| SRE à 0 °C | 75 % (à 64 pi³/min) — 66 % à 131 pi³/min |
| SRE à −25 °C | 60 % (à 64 pi³/min) |
| SRE ajusté à 0 °C | 78 % (à 64 pi³/min) |
| Raccords | 4 × 5 po ronds, sur le dessus |
| Moteurs | PMSM (ECM), deux moteurs à aimants permanents |
| Dégivrage | Par pression négative (dégivrage par évacuation) |
| Filtration | MERV 8, lavables/remplaçables |
| Homologations | HVI 2100 certifié, cUL/UL, ENERGY STAR® (Canada seulement) |
| Garantie | À vie limitée sur le noyau échangeur |
La mention ENERGY STAR® visible sur l'étiquette bilingue de l'appareil comporte une nuance que peu de clients remarquent : l'homologation vaut uniquement lorsque l'appareil est utilisé au Canada, parce qu'elle est établie par Ressources naturelles Canada selon des critères propres au climat canadien. Nous préférons l'expliquer plutôt que de la laisser passer comme un simple logo.
Le montage : quatre chaînes, deux rails, et une raison derrière chaque décision
L'appareil est suspendu par chaînes aux quatre coins, ancrées dans la structure du plafond du renfoncement, et repose en appui sur deux cornières de support vissées dans des fourrures fixées au mur arrière. Cette combinaison n'est pas redondante : les chaînes assurent la découplage vibratoire et empêchent la transmission du bruit des moteurs dans la charpente ; les cornières empêchent l'appareil de basculer vers l'avant lorsque la porte est ouverte et que le noyau est retiré.
Les erreurs que nous corrigeons le plus souvent sur des installations reprises à Laval, Longueuil ou sur la Rive-Nord portent précisément sur ce point :
- Un VRC vissé rigidement contre une solive. Le bruit se propage dans toute la maison. Le client baisse le débit, puis finit par arrêter l'appareil.
- Des chaînes de longueurs inégales. L'appareil penche, le bac de condensat ne draine plus vers la sortie prévue, et l'eau s'accumule dans le fond du caisson.
- Aucun dégagement frontal. Le noyau ne sort pas. L'entretien annuel devient impossible.
Nous avons donc mis l'appareil de niveau à la nivelle, dans les deux axes, avant de fixer quoi que ce soit de façon définitive.
Les conduits : isolés, courts, et scellés au bon endroit
Les quatre raccords de 5 po sortent par le dessus vers l'entretoit. Les deux conduits extérieurs — prise d'air frais et rejet d'air vicié — sont en conduit flexible isolé avec pare-vapeur continu, ce qui est non négociable dans un entretoit ventilé du Haut-Saint-Laurent : un conduit d'air froid non isolé qui traverse un espace non chauffé produit de la condensation, qui produit de la moisissure, qui produit un appel de service dans deux ans.
Les deux conduits intérieurs — distribution d'air frais et aspiration d'air vicié — desservent respectivement le retour du système de chauffage et les zones humides (salle de bain, cuisine). Le scellement s'est fait au ruban d'aluminium et à la colle à conduit sur chaque raccord mâle, jamais au ruban à conduits ordinaire, qui sèche et se décolle en trois hivers.
Le détail que la photo montre bien : les drains de condensat
Sous l'appareil, deux tubes de drainage descendent, se rejoignent par un raccord en T, puis partent vers un renvoi. Ce montage mérite une explication, parce qu'il est souvent bâclé.
- Chaque sortie doit comporter un siphon ou une boucle en P. Sans siphon, la pression négative générée par le ventilateur d'évacuation aspire l'air par le drain au lieu d'évacuer l'eau.
- Le T de jonction doit être en aval des deux siphons, jamais en amont.
- La pente doit être continue. Un ventre dans le tube flexible retient l'eau, gèle si le local est froid, et bloque le drainage au moment précis de l'année où le VRC en produit le plus.
Le dégivrage par évacuation du V150H75NT réduit le volume d'eau par rapport à un dégivrage par recirculation, mais ne l'élimine pas : en janvier, un VRC de 150 pi³/min bien réglé produit une quantité de condensat parfaitement visible.
Alimentation électrique et commande
L'appareil est alimenté par un cordon 120 V branché sur une prise dédiée installée dans le renfoncement — pas sur une rallonge, pas sur un circuit d'éclairage. Les moteurs PMSM ECM du V150H75NT consomment peu, mais une prise dédiée reste la bonne pratique et simplifie l'isolement de l'appareil lors d'un entretien.
Le câblage basse tension vers la commande murale a été raccordé par capuchons de connexion dans le renfoncement, puis tiré vers le boîtier de contrôle à écran rétroéclairé visible à gauche de l'appareil. C'est cette commande qui donne accès aux modes de ventilation — continu, intermittent (20/40/60 minutes par heure), haute vitesse — et aux menus de diagnostic.
L'équilibrage : ce que Virtuo Air Technology change concrètement
Sur un VRC de génération précédente, l'équilibrage se faisait au balomètre ou au manomètre, avec des plaques d'ajustement, un technicien, une bonne heure et une marge d'erreur réelle. La plateforme Virtuo Air Technology intègre une mesure électronique du débit et un écran LCD directement sur l'appareil : le VRC calibre lui-même ses deux ventilateurs pour atteindre l'équilibre entre l'air introduit et l'air évacué, puis affiche le débit obtenu.
Cet équilibre n'est pas un raffinement théorique. Un appareil déséquilibré crée :
- une pression négative, qui aspire l'air non conditionné par les fissures, augmente le risque de refoulement d'un appareil à combustion et fait grimper la facture de chauffage ;
- une pression positive, qui pousse l'air humide intérieur dans les murs et l'isolant, où il condense.
À Dundee, la calibration a été lancée après le raccordement complet des conduits — jamais avant, puisque la mesure tient compte de la résistance réelle du réseau. Toute modification ultérieure aux conduits exige de relancer le test, ce qui est d'ailleurs inscrit noir sur blanc sur l'étiquette d'installation de l'appareil.
Entretien : le calendrier que nous laissons au client
- Aux 3 mois : retirer et laver les filtres MERV 8 à l'eau tiède, les laisser sécher complètement avant réinstallation.
- Une fois l'an, à l'automne : sortir le noyau échangeur, l'aspirer, le rincer à l'eau tiède savonneuse sans jet haute pression.
- Une fois l'an : vérifier que les drains s'écoulent librement et que les siphons sont amorcés.
- Deux fois l'an : inspecter les capots extérieurs (prise et rejet) — un nid d'oiseau ou une accumulation de neige les obstrue plus souvent qu'on l'imagine en zone rurale.
Programmes et subventions : ce qu'il faut savoir avant de compter dessus
Nous préférons être précis plutôt qu'optimistes. Au Québec, un échangeur d'air installé seul n'est généralement pas une mesure faisant l'objet d'une aide financière directe : les programmes provinciaux comme Rénoclimat évaluent la maison dans son ensemble et accordent l'aide sur des mesures d'isolation et d'étanchéité, la ventilation étant plutôt traitée comme une exigence de qualité de l'air associée à ces travaux. Les montants, les mesures admissibles et les conditions changent d'une année à l'autre. Nous validons donc l'admissibilité au cas par cas, au moment de la soumission, plutôt que de promettre un montant.
Notre zone d'intervention
Ce chantier à Dundee se situe à l'extrémité ouest de notre territoire, mais la logique reste identique à celle que nous appliquons à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud : un appareil dimensionné pour le volume réel de la maison, un montage qui rend l'entretien possible, un réseau de conduits isolé là où il doit l'être, un drainage siphonné, et un équilibrage vérifié et documenté avant de quitter les lieux.
Ce que l'installation de Dundee illustre sur la ventilation résidentielle au Québec
Le choix du vänEE AI Series V150H75NT n'a pas été dicté par une fiche technique lue isolément, mais par la rencontre entre une contrainte physique — 24 pouces de profondeur, aucun dégagement latéral — et un climat qui impose un SRE de 60 % à −25 °C comme plancher acceptable. Les ports supérieurs, les moteurs PMSM ECM, le dégivrage par évacuation et l'auto-équilibrage Virtuo Air Technology forment un ensemble cohérent pour ce cas précis.
Dans une maison avec local mécanique dégagé à Brossard ou à Terrebonne, notre recommandation aurait pu porter sur un modèle à ports latéraux ou sur un débit supérieur. C'est la maison qui détermine l'appareil, jamais l'inverse. Pour une évaluation de votre besoin en installation CVAC ou en entretien CVAC, notre équipe se déplace et mesure avant de proposer quoi que ce soit.
