Installation d'une thermopompe centrale GREE FLEXX R32 suspendue dans un plafond de garage à Saint-Sébastien, dans le Haut-Richelieu

Un cabinet de ventilation au-dessus d'un garage : trois exigences que la majorité des soumissions passent sous silence

À Saint-Sébastien, petite municipalité agricole de la MRC du Haut-Richelieu coincée entre Henryville, Sainte-Anne-de-Sabrevois et Noyan, nous avons installé une thermopompe centrale GREE FLEXX R32 de 3 tonnes dans un endroit que beaucoup d'entrepreneurs refusent, et que d'autres acceptent sans en mesurer les conséquences : le plafond d'un garage attenant.

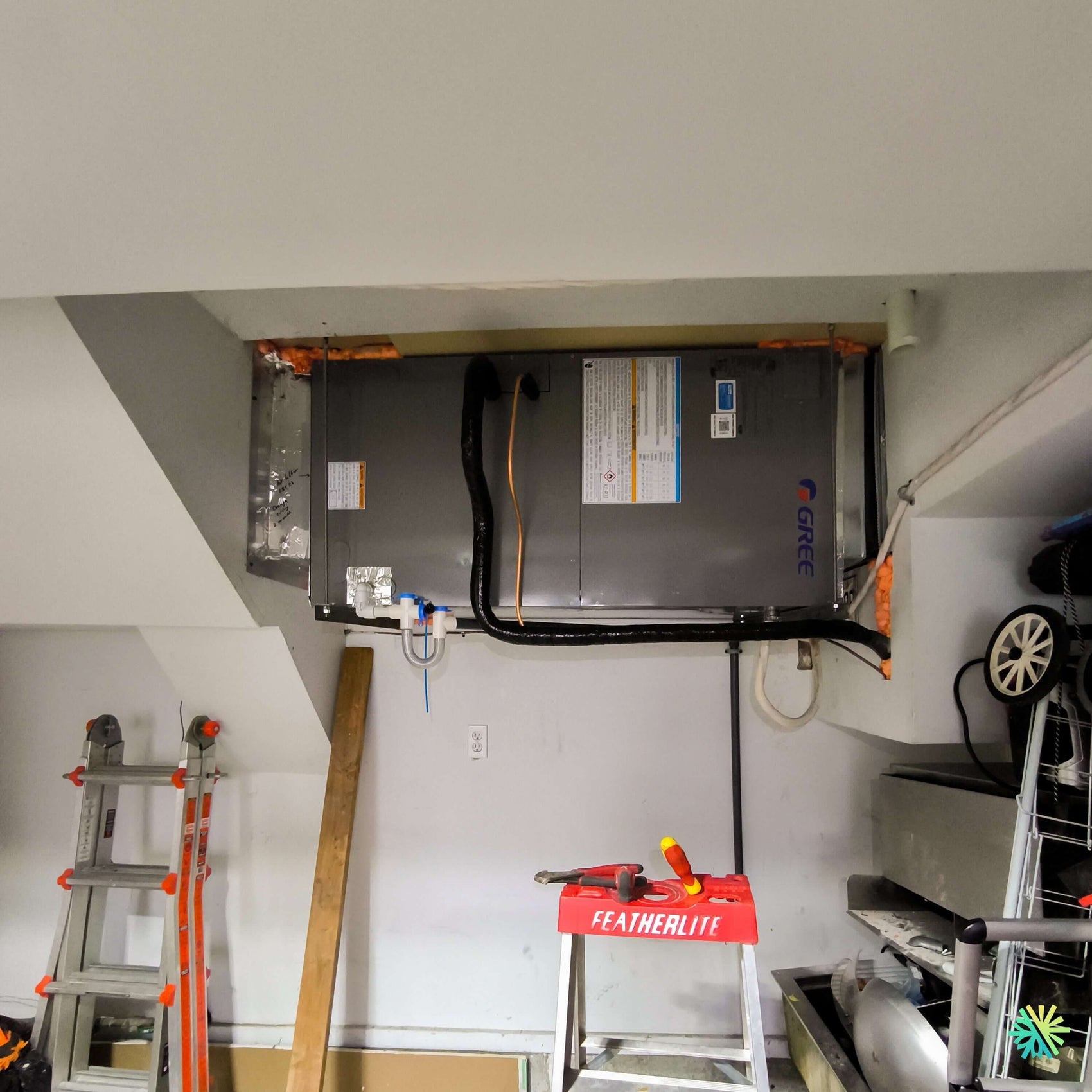

Le cabinet est suspendu à l'horizontale dans un renfoncement de soffite, retenu par des tiges filetées ancrées dans la structure du plancher au-dessus. Ce type de montage libère complètement le sous-sol et le rez-de-chaussée. Il impose en contrepartie une série d'exigences techniques qui n'ont rien d'optionnel — et dont deux touchent directement à la sécurité des occupants.

Cet article détaille exactement ce que nous avons fait, dans l'ordre, et pourquoi. Si vous magasinez une installation CVAC avec un appareil placé dans un garage, un entretoit ou un soffite, c'est la liste de contrôle à opposer à vos soumissionnaires.

Saint-Sébastien : quand le garage devient le seul local technique disponible

Les maisons rurales du Haut-Richelieu — Saint-Sébastien, Henryville, Saint-Alexandre, Sainte-Anne-de-Sabrevois — présentent souvent la même configuration : un sous-sol partiellement aménagé et entièrement occupé, pas de local mécanique dédié, et un garage attenant généreux, isolé et fini au gypse. Quand la famille refuse de sacrifier une pièce et que le sous-sol est plein, le plafond du garage devient la seule surface disponible.

C'est une solution parfaitement valable. Elle n'est simplement pas neutre : un garage est un espace non chauffé, humide en été, et il contient des véhicules. Chacun de ces trois faits impose une correction à la méthode d'installation standard.

L'appareil : GREE FLEXX R32, configuration 3 tonnes

• Cabinet de ventilation : GUD36AH2/G-D(U)
• Unité extérieure : GUD36W2/NhE-D(U)
• Numéro AHRI certifié du jumelage : 217120760
• Climatisation : 34 000 BTU/h nominal, modulation de 18 000 à 37 000 BTU/h
• Chauffage : 34 000 BTU/h nominal, modulation de 18 000 à 37 000 BTU/h
• Efficacité : 18 TRÉS2 (SEER2), 10 CPSC2 (HSPF2), 12 TRÉ2 (EER2), COP 3,2
• Homologation ENERGY STAR
• Plage de chauffage : jusqu'à -30 °C ; plage de climatisation : -15 °C à 54 °C
• Charge de R32 : 2,9 kg d'usine
• Débit d'air : de l'ordre de 1 000 CFM à une pression statique externe nominale de 125 Pa (0,5 po d'eau)
• Dimensions du cabinet : 21 1/4 x 48 1/5 x 21 1/4 po (540 x 1224 x 540 mm), 74 kg
• Électricité : cabinet MCA 5,3 A / MOCP 15 A ; unité extérieure MCA 27,7 A / MOCP 30 A
• Contrôle : thermostat conventionnel 24 VAC, Wi-Fi monté en usine, sonde de détection de fuite A2L incluse
• Garantie : 10 ans standard, 2 ans supplémentaires sur enregistrement avec preuve d'installation

Pourquoi 3 tonnes, et pourquoi le poids fait partie du calcul

Dans un montage suspendu, la masse de l'appareil cesse d'être une donnée de catalogue pour devenir une contrainte structurale. La gamme FLEXX s'échelonne ainsi :

Le calcul de charge de cette maison pointait vers 3 tonnes. Si le résultat avait exigé une configuration supérieure, les 90,5 kg du cabinet 4 ou 5 tonnes auraient changé la méthode de suspension : plus de points d'ancrage, répartition sur davantage de solives, et probablement une plateforme au lieu de tiges. Un entrepreneur qui propose une capacité sans avoir regardé la structure au-dessus du garage n'a pas fini son travail.

Nous avons donc suspendu 74 kg répartis sur quatre points, ancrés dans la structure du plancher et non dans le gypse ni dans le lattis.

L'indice où cette configuration n'est pas la meilleure de la gamme

Nous préférons le dire plutôt que le taire : la configuration 3 tonnes affiche un COP de 3,2, soit le plus faible des quatre configurations FLEXX — la 2 tonnes atteint 3,6, les 4 et 5 tonnes 3,4. En pratique, l'écart se mesure surtout aux conditions nominales, et un appareil correctement dimensionné qui module bien battra toujours un appareil surdimensionné mieux coté sur papier. Mais un lecteur qui compare des fiches mérite de savoir où se situe réellement la configuration qu'on lui propose.

La règle non négociable : un appareil installé dans un garage ne doit jamais aspirer l'air du garage

C'est le point le plus important de cet article, et celui qui distingue une installation sécuritaire d'une installation dangereuse.

Un garage contient des véhicules, donc du monoxyde de carbone, des vapeurs d'essence, des solvants, de l'huile, parfois une tondeuse ou une souffleuse. Un système central raccordé à toute la maison qui aspirerait ne serait-ce qu'une fraction de cet air le distribuerait dans chaque chambre.

Pourquoi c'est le côté retour qui est dangereux

Le côté refoulement d'un cabinet est en pression positive : s'il fuit, il perd de l'air conditionné dans le garage. C'est une perte d'argent.

Le côté retour est en pression négative : s'il fuit, il aspire l'air ambiant. Dans un garage, c'est une perte de sécurité. Une couture de plénum de retour mal scellée, une transition non étanche, un joint de caisson ouvert, et la maison respire son garage.

C'est pourquoi, sur ce type de chantier, nous appliquons trois règles :

1. Aucune prise d'air de retour dans le garage. Jamais. Le retour se prend dans le volume habitable, point.
2. Tout le circuit de retour qui traverse le garage est traité comme un conduit sous vide : joints mécaniquement assemblés, scellés au mastic, et vérifiés.
3. Le caisson lui-même est scellé aux jonctions de panneaux et aux passages de tuyauterie, de drain et de filage. Chaque orifice percé dans le caisson est un point d'infiltration potentiel.

Le scellement des pénétrations et la séparation entre le garage et la maison

Un garage attenant doit être séparé du logement de façon à empêcher le passage des gaz et à respecter la séparation exigée par le code. Chaque conduit, chaque ligne frigorifique, chaque câble qui traverse cette séparation crée une brèche à refermer correctement.

La nuance que nous soulignons systématiquement : une mousse expansive ordinaire n'est pas un scellant homologué pour une séparation coupe-feu. Elle convient pour l'étanchéité à l'air d'un cadrage ordinaire, mais partout où la pénétration traverse la séparation garage-maison, il faut un produit approuvé pour cet usage. C'est le genre de détail qu'un inspecteur relève, et surtout le genre de détail qui compte réellement le jour où il compte.

Le condensat dans un espace non chauffé : le problème qui revient chaque janvier

Deuxième conséquence directe du garage : le drain de condensat n'est pas dans un espace chauffé.

Un serpentin de 3 tonnes en climatisation produit un volume d'eau réel. Cette eau passe par un siphon, puis par une tuyauterie de PVC. En hiver, ce siphon contient de l'eau stagnante dans un espace qui peut descendre sous le point de congélation.

Ce que cela provoque, concrètement : le siphon gèle, le bouchon de glace fissure le PVC ou le raccord, et à la première utilisation en climatisation au printemps, le bac déborde au-dessus d'un plafond de garage.

Notre traitement sur ce chantier :

• Un siphon dimensionné pour un serpentin en aspiration, avec la hauteur d'eau requise pour vaincre la pression négative du caisson — un siphon trop court n'évacue pas et le bac déborde même sans gel.
• Une pente continue vers l'évacuation, vérifiée sur toute la longueur.
• Un accès de nettoyage pour le rinçage annuel.
• Une protection contre le gel du tronçon exposé, et un parcours qui rejoint le plus rapidement possible le volume chauffé.
• Un interrupteur de sécurité de niveau haut raccordé à la commande basse tension, qui arrête le système avant le débordement.

Cet interrupteur est encore plus critique ici qu'ailleurs : l'appareil surplombe un garage fini, et l'eau qui déborde tombe sur du gypse, de l'isolant et éventuellement sur un véhicule.

Le bac de drainage auxiliaire

Lorsqu'un cabinet est installé au-dessus d'un espace fini ou d'un espace où une fuite causerait des dommages, un bac de drainage auxiliaire sous l'appareil, muni de son propre drain ou de son propre interrupteur de niveau, constitue la deuxième ligne de défense. Nous le recommandons systématiquement en montage suspendu. C'est une pièce peu coûteuse comparée à un plafond de garage à refaire.

Suspendre 74 kg : tiges, solives et vibration

Un cabinet suspendu doit satisfaire quatre exigences en même temps.

L'ancrage structural. Les tiges filetées se fixent dans la charpente du plancher au-dessus, dans le bois de structure — jamais dans le gypse, jamais dans un support qui n'a pas été vérifié. La charge se répartit sur plusieurs éléments, et non sur une seule solive.

L'isolation des vibrations. Un appareil suspendu directement sous un plancher habité transmet les vibrations du ventilateur dans la structure. Des isolateurs aux points d'appui, et une transition souple entre le cabinet et le plénum, empêchent le compresseur d'être entendu dans la chambre au-dessus. Sur ce chantier, la précaution valait la peine : le garage est adossé au volume habitable.

Le niveau, dans deux axes. C'est l'erreur la plus fréquente en montage horizontal. Le cabinet doit être de niveau dans un axe et légèrement incliné vers le drain dans l'autre, selon les instructions du fabricant pour la position retenue. Un cabinet horizontal parfaitement de niveau dans les deux axes retient de l'eau dans le bac — l'eau stagnante devient biologique, puis odorante, puis un appel de service.

La configuration du bac selon la position. Ce cabinet est multiposition ; la position horizontale n'utilise pas les mêmes orifices de drainage primaire et secondaire que la position verticale. La fiche commerciale du FLEXX évoque une conception à flux d'air horizontal ; le manuel d'installation, lui, dicte quelle sortie de bac utiliser dans quelle position. C'est le manuel qui fait foi.

L'accès de service dans un soffite fermé

Le cabinet est encastré dans un renfoncement de plafond. Une fois les travaux de finition terminés, la question devient simple : comment y accède-t-on.

Nous décidons de cet accès avant de suspendre l'appareil, pas après :

• La face avant du cabinet — panneau de commande, ventilateur, serpentin — doit rester accessible sur toute sa hauteur.
• Le filtre doit se retirer sans échelle acrobatique. Un filtre difficile d'accès est un filtre qu'on ne change pas, et un filtre encrassé fait chuter le débit sous le seuil où l'appareil module correctement.
• L'ouverture de finition doit être un panneau démontable, pas une plaque de gypse vissée et jointoyée. Nous documentons au client ce qui doit rester amovible.

Isoler le cabinet et les conduits dans un garage

Un conduit d'air froid qui traverse un garage humide en juillet condense sur sa surface extérieure. Un conduit d'air chaud qui traverse un garage à -5 °C en janvier perd sa chaleur avant d'atteindre la maison.

Les conduits situés dans le garage sont donc isolés avec un pare-vapeur continu du côté extérieur de l'isolant, et les jonctions sont scellées. La règle est la même que pour un entretoit : ce qui est hors du volume chauffé doit être isolé et étanche, sans quoi le rendement mesuré sur le terrain n'aura rien à voir avec le 18 TRÉS2 de la fiche technique.

Le circuit frigorifique, l'électricité et le R32

La ligne frigorifique — liquide 3/8 po, gaz 3/4 po — a été isolée sur toute sa longueur et protégée là où elle est exposée aux chocs. Dans un garage, un mur est aussi un endroit où l'on appuie des skis, une échelle et une planche de bois : la tuyauterie exposée se protège.

Nous sommes restés sous la longueur de préchargement de 7,5 m (24,6 pi), donc sans ajout de réfrigérant. Au-delà, cette configuration demande 0,32 oz/pi (30 g/m), pesé à la balance et inscrit sur l'appareil. La longueur maximale reste 30 m (98,4 pi) avec un dénivelé maximal de 15 m.

Côté électrique, l'unité extérieure demande un MCA de 27,7 A et un MOCP de 30 A. Le cabinet seul se contente de 5,3 A de MCA et 15 A de MOCP, mais dès qu'un serpentin électrique d'appoint est installé — ce que le client appelle sa « fournaise électrique » —, ces valeurs ne s'appliquent plus et le circuit doit être recalculé sur son propre parcours.

Enfin, le R32 est un réfrigérant A2L, légèrement inflammable. Un garage est un grand volume, ce qui joue en faveur de la dilution, mais il contient aussi des sources d'ignition et des produits inflammables. Nous appliquons donc trois précautions : la sonde A2L fournie d'usine est en place et vérifiée à la mise en service, les raccords frigorifiques sont autant que possible faits hors zone d'entreposage de combustibles, et le client est informé que le stationnement d'un véhicule ou l'entreposage de bidons directement sous l'appareil n'est pas une bonne pratique.

Ce que ce chantier de Saint-Sébastien change pour votre projet

Les erreurs à ne jamais accepter sur une installation dans un garage

• Une prise d'air de retour située dans le garage. C'est le point d'arrêt absolu. Refusez, quel que soit le prix.
• Un caisson ou des plénums de retour non scellés dans le garage — même effet, en plus discret.
• Un drain de condensat sans protection contre le gel dans un espace non chauffé.
• L'absence d'interrupteur de sécurité de niveau haut au-dessus d'un espace fini.
• L'absence de bac auxiliaire sous un cabinet suspendu.
• Un cabinet horizontal posé parfaitement de niveau dans les deux axes, sans pente vers le drain.
• Des tiges ou supports ancrés ailleurs que dans la structure.
• Un soffite refermé au gypse sans panneau d'accès démontable.
• De la mousse expansive ordinaire en guise de scellement là où la pénétration traverse la séparation entre le garage et la maison.
• Des conduits non isolés traversant le garage.

Certification, subventions et garantie

Le jumelage installé porte le numéro AHRI 217120760 et la certification ENERGY STAR. Ce sont les deux références exigées par les programmes d'aide financière, avec la facture détaillée et la preuve d'installation par un entrepreneur licencié. Les programmes et les montants changent d'une année à l'autre : nous confirmons l'admissibilité du modèle et de la configuration exacts avant la signature, plutôt que d'avancer un chiffre qui ne tiendra pas au moment de la demande.

La gamme FLEXX est couverte 10 ans en standard, avec 2 années supplémentaires lorsque l'appareil est enregistré et que la preuve d'installation est fournie. Nous nous chargeons de cet enregistrement.

Où nous intervenons

Chez AirGreen, nous réalisons l'installation CVAC et l'entretien CVAC de systèmes centraux à Saint-Sébastien, Henryville, Sainte-Anne-de-Sabrevois, Noyan, Saint-Alexandre, Saint-Jean-sur-Richelieu et dans tout le Haut-Richelieu, ainsi qu'à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Les montages suspendus — plafond de garage, entretoit, soffite, mezzanine — représentent une part croissante de nos projets de thermopompe centrale, précisément parce que les espaces mécaniques traditionnels sont occupés.

Si un entrepreneur vous propose de placer votre appareil dans le garage, posez-lui d'abord une seule question : où sera prise l'air de retour. Sa réponse vous dira tout ce que vous avez besoin de savoir.
