Cordon de contact sec Hitachi SPX-WDC3 pour airHome
Le cordon d’origine qui relie un contact sec externe, comme une carte-clé ou un contact de fenêtre, à l’unité intérieure airHome.
Code AirGreenAG-AC-051
514 316-2973 · sales@airgreen.ca
Fiche rapide
Le SPX-WDC3 est le cordon d’origine Hitachi qui relie un contact sec externe, sans tension, au connecteur CN6 de la carte de l’unité intérieure airHome. Les guides techniques du fabricant le présentent pour les lecteurs de carte-clé des hôtels et pour les contacts de fenêtre.
Un arrêt automatique selon l’occupation
Quand la carte est retirée du lecteur, ou quand la fenêtre s’ouvre, le contact change d’état et l’unité s’arrête, environ 10 secondes plus tard selon Hitachi. Carte retirée, la télécommande sans fil ne peut plus commander l’appareil ; une télécommande avec fil s’allume, mais sans agir sur l’unité. On évite ainsi de chauffer ou de climatiser une chambre vide ou une pièce ouverte sur l’extérieur.
Raccordement
- Côté contact sec : raccordement sans polarité.
- Côté unité : connecteur CN6 de la carte principale, réglage par le commutateur DSW1.
- Deux logiques de contact, type A ou type B, selon le dispositif.
Unités visées
Le guide airHome Multi liste les RAK-DJ(09-24)RHAA, RAK-DJ07QHAA, RAK-GJ(07-24)QHAA, RAF-FJ(07-18)QHAA, RAI-GJ(07-24)QHAA et RAD-GJ(07-24)QHAA. Les fiches des murales airHome 400, 600 et 800 l’inscrivent aussi.
Installé par AirGreen dans le Grand Montréal
Nous raccordons le cordon, réglons la logique de contact et testons l’arrêt à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Licence RBQ 5645-9605-01. Pour la disponibilité ou une soumission, appelez-nous au 514 316-2973 ou écrivez à sales@airgreen.ca en précisant le nombre d’unités et le dispositif à raccorder.

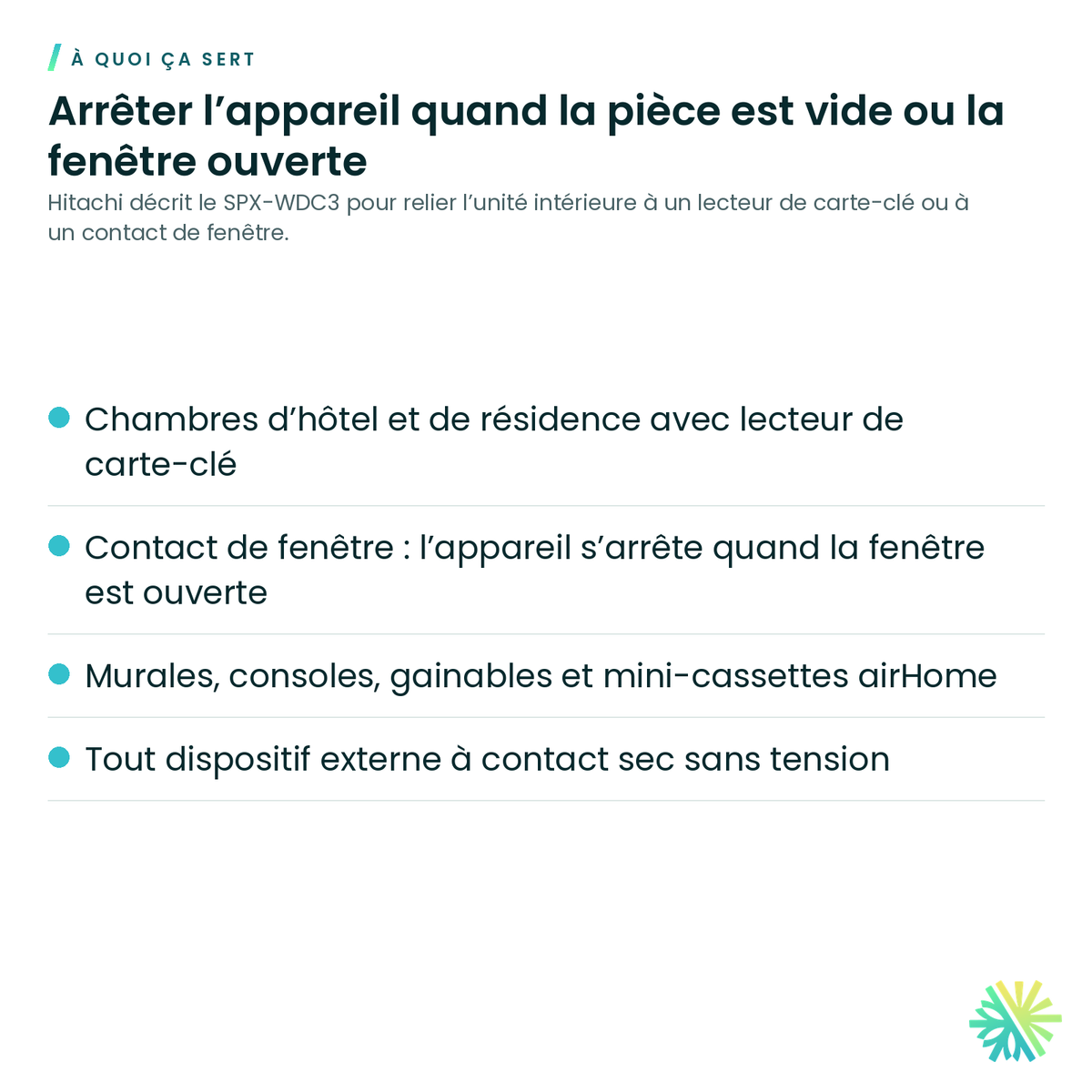

Arrêter l’appareil quand la pièce est vide ou la fenêtre ouverte
Hitachi décrit le SPX-WDC3 pour relier l’unité intérieure à un lecteur de carte-clé ou à un contact de fenêtre.
- Chambres d’hôtel et de résidence avec lecteur de carte-clé
- Contact de fenêtre : l’appareil s’arrête quand la fenêtre est ouverte
- Murales, consoles, gainables et mini-cassettes airHome
- Tout dispositif externe à contact sec sans tension

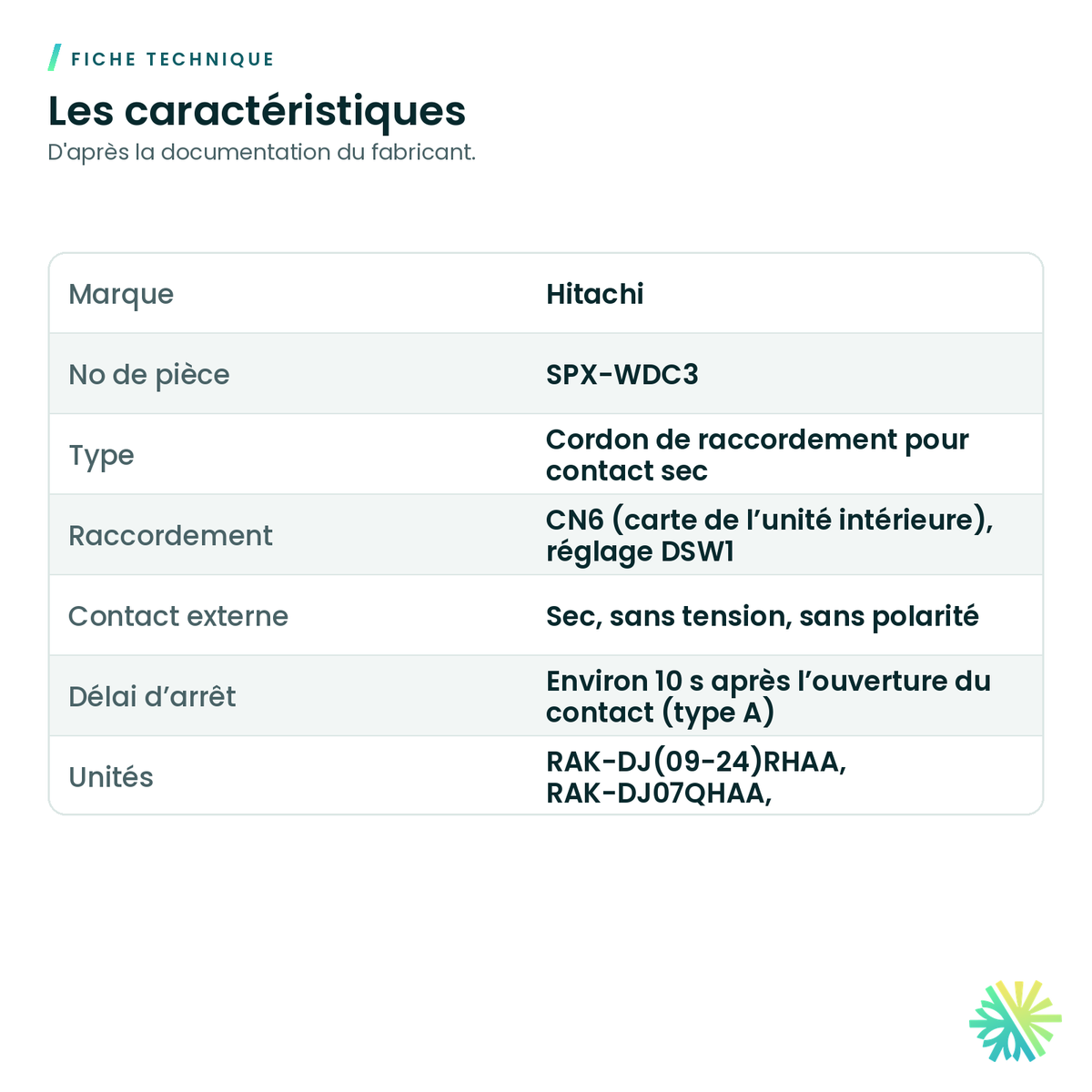

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.

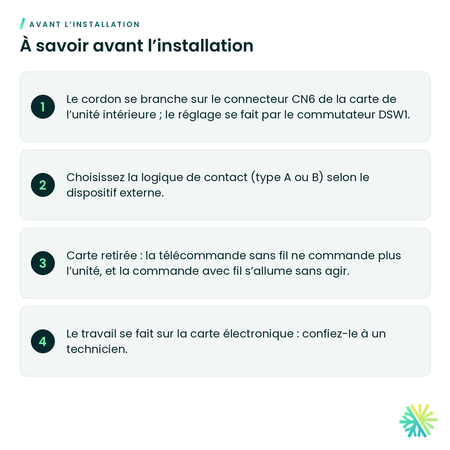

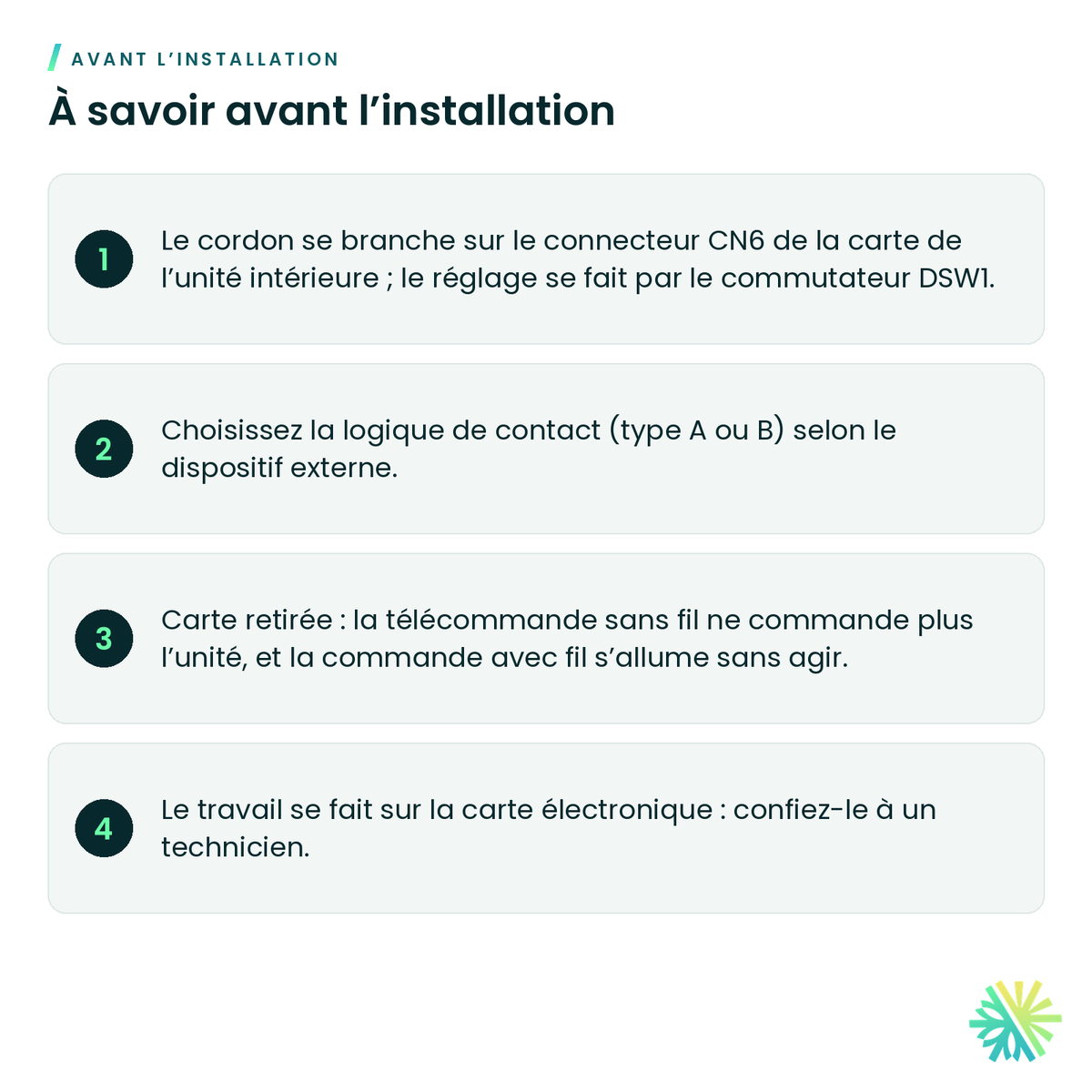

À savoir avant l’installation
- Le cordon se branche sur le connecteur CN6 de la carte de l’unité intérieure ; le réglage se fait par le commutateur DSW1.
- Choisissez la logique de contact (type A ou B) selon le dispositif externe.
- Carte retirée : la télécommande sans fil ne commande plus l’unité, et la commande avec fil s’allume sans agir.
- Le travail se fait sur la carte électronique : confiez-le à un technicien.
Documents du fabricant
Vous aurez peut-être aussi besoin de
Cordon de signal marche/arrêt et alarme Hitachi SPX-WDC8 pour airHome
Télécommande avec fil Hitachi airPoint Room H700 SPX-URFG1 pour airHome
Adaptateur 5 fils pour thermostat Hitachi C1STAT01 (airHome)
Accessoire du système de détection de fuites Fujitsu – UTYSGZU
Adaptateur 5 fils pour thermostat 24 V Hitachi – C3STAT01
Adaptateur de port Hitachi pour multizone airHome RAM-G
Adaptateur H-Link Hitachi PSC-6RAD pour unité intérieure airHome
Adaptateur H-Link Hitachi SPX-RAMHLK pour unité extérieure multizone airHomePièces d’origineTout voir
Questions fréquentes
À quoi sert-il dans un hôtel ?
Branché au lecteur de carte-clé, il empêche l’appareil de fonctionner quand la carte est retirée de la chambre. Il s’arrête environ 10 secondes après l’ouverture du contact.
Et avec un contact de fenêtre ?
Le principe est le même : l’appareil s’arrête quand la fenêtre est ouverte, puis peut être remis en marche une fois le contact refermé.
Quels appareils l’acceptent ?
Hitachi indique les murales RAK-DJ et RAK-GJ, les consoles RAF-FJ, les mini-cassettes RAI-GJ et les gainables RAD-GJ, ainsi que les murales airHome 400, 600 et 800.
Pouvez-vous l’installer ?
Oui. Nous raccordons le cordon, réglons la logique de contact et testons l’arrêt, partout dans le Grand Montréal.
Un airHome qui s’arrête au bon moment
Dites-nous le format et la quantité : nous confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 7 octobre 2026.
