Déshumidificateur Commercial : SECARR SDA SDAF-030 de THERMOPLUS AIR

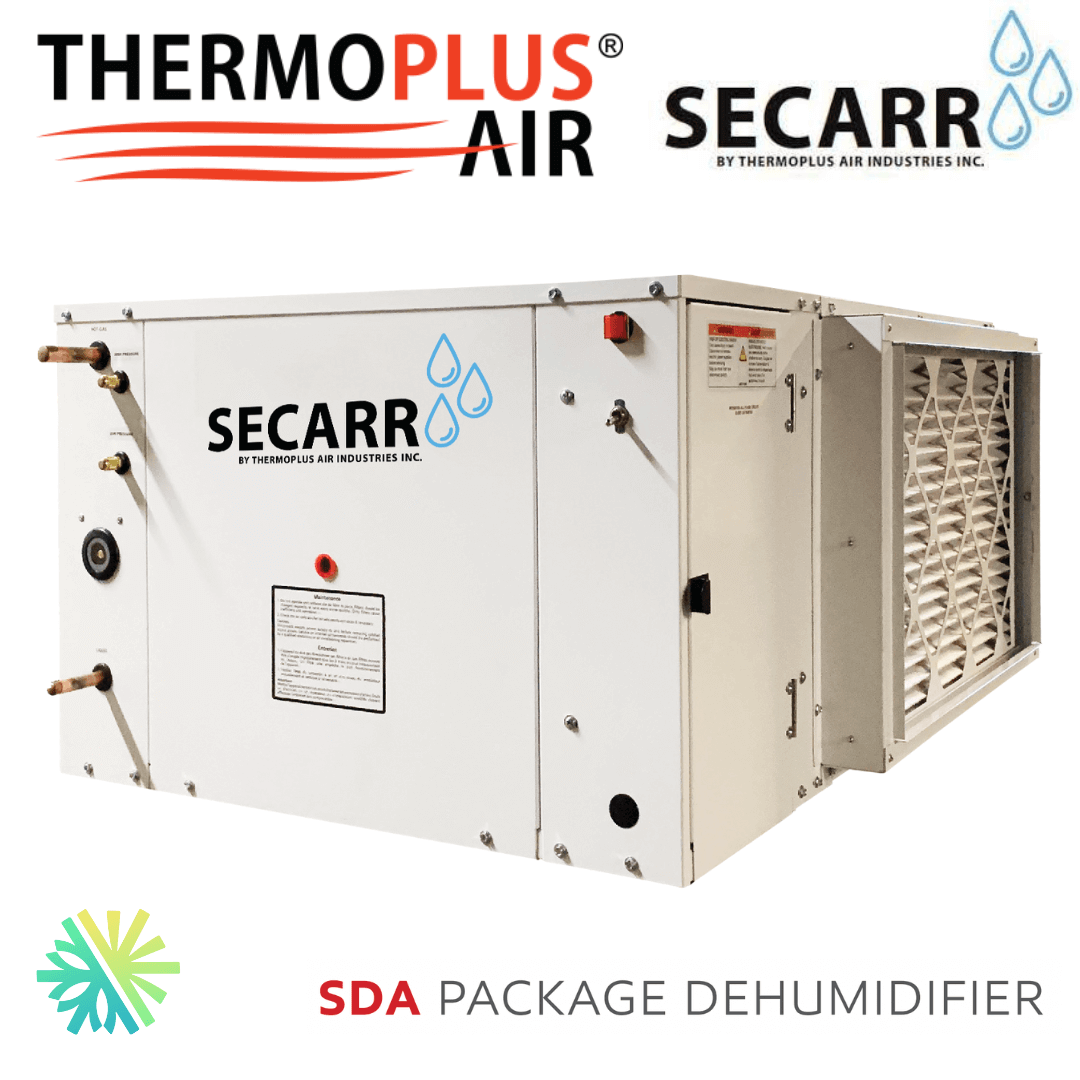

Présentation du SECARR SDA SDAF-030 par THERMOPLUS AIR

En tant qu'AirGreen, une entreprise de CVC basée à Montréal, nous sommes fiers d'offrir nos services supérieurs de CVC dans toute la région du Grand Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord. Sur notre site web, nous avons une section dédiée exclusivement aux services de CVC commerciaux, qui comprend la vente et l'installation de déshumidificateurs haute performance. Parmi nos produits haut de gamme, nous avons le plaisir de vous présenter le déshumidificateur SECARR SDA SDAF-030 de THERMOPLUS AIR. Ce guide complet offre une exploration approfondie de ce dispositif supérieur.

Concentré de Puissance de Déshumidification

Le SECARR SDA SDAF-030 est une merveille de design compact et de fonction puissante, offrant une déshumidification allant de 5,5 LBS/HR à 26,5 LBS/HR. Cet appareil va au-delà d'un déshumidificateur standard en offrant une unité de déshumidification R410A en paquet intérieur avec option de climatisation à air ou à eau refroidie. Il est conçu pour des applications de déshumidification commerciales légères et résidentielles, ce qui en fait l'appareil parfait pour les serres, les restaurants, les entrepôts, les installations de stockage et plus encore.

Caractéristiques Clés

Le SECARR SDA SDAF-030 regorge de caractéristiques standard qui assurent son fonctionnement à une efficacité optimale :

• Serpentin de Réchauffage Partiel : Ce serpentin offre la capacité unique de réchauffer partiellement l'air après qu'il a été refroidi et déshumidifié, contribuant à une atmosphère efficace et confortable.
• Compresseur Scroll : Il utilise un compresseur scroll supérieur pour une performance efficace et efficace, assurant une opération puissante avec un bruit minimal.
• Ventilateur de Plénum EC : Pour maintenir un flux d'air régulier à travers l'unité, le ventilateur est conçu pour assurer une opération silencieuse tout en maximisant l'efficacité.
• Borne de 24V : Cette caractéristique standard fournit une facilité d'installation et d'utilisation.
• Interrupteurs de Haute et Basse Pression : L'appareil contient des interrupteurs de haute et basse pression, ajoutant une couche de sécurité et de contrôle.
• Ports d'Accès de Haute et Basse Pression : Ces ports d'accès permettent des contrôles de système simples, assurant que l'unité fonctionne dans la plage de pression requise.
• Valve d'Expansion Thermostatique : Elle régule l'écoulement du liquide de refroidissement dans l'évaporateur, contribuant à la fonction de refroidissement de l'appareil.
• Bobines à Ailettes Époxy : Elles sont conçues pour résister à la corrosion et faciliter le transfert de chaleur, améliorant ainsi la longévité de l'appareil.
• Boîtier Galvanisé Prépeint G90 avec Isolation de 1/2" : L'extérieur de l'appareil est conçu pour résister aux intempéries et à l'usure, contribuant à sa durabilité.
• Filtre MERV 8 de 2" : Ce filtre de haute qualité élimine efficacement les particules en suspension dans l'air, résultant en un air plus propre et plus sain.

Options Personnalisables

En plus de ses caractéristiques standard, le SECARR SDA SDAF-030 offre une gamme d'options personnalisables pour améliorer ses performances et sa polyvalence :

• Serpentin de Réchauffage Complet : Une mise à niveau pour les espaces nécessitant plus de chaleur, parfait pour les climats plus froids ou pendant la saison hivernale.
• Bobines Revêtues d'Aqua Aero : Elles offrent une résistance accrue à la corrosion et une performance améliorée, les rendant idéales pour les environnements difficiles.
• Bobines à Ailettes en Cuivre : Une mise à niveau pour une meilleure efficacité de transfert de chaleur, appropriée pour les zones à haut niveau d'humidité.
• Sectionneur Non Fusible : Cette caractéristique de sécurité permet une déconnexion facile de l'alimentation en cas de besoin.
• Couvercle Insonorisant du Compresseur : Il réduit le bruit de fonctionnement, contribuant à un environnement plus silencieux.
• Climatisation à Air Refroidi ou à Eau Refroidie : Cette option vous permet de choisir entre la climatisation à air ou à eau refroidie, selon vos besoins.
• Humidistat / Thermostat : Ces commandes permettent un ajustement facile de l'humidité et de la température, offrant la possibilité de maintenir un environnement confortable.
• Commandes Numériques avec BACnet : Cette option de commande avancée facilite l'intégration avec les systèmes de gestion des bâtiments, permettant une opération et un contrôle plus efficaces dans l'ensemble.
• Filtres MERV 11 ou 13 de 2" : Des filtres MERV de classe supérieure sont disponibles pour une meilleure qualité de l'air, appropriés pour les environnements où la qualité de l'air est une priorité.

Conception et Construction Robustes

Le déshumidificateur SECARR SDA SDAF-030 est compact mais conçu pour répondre aux exigences de la déshumidification commerciale légère et résidentielle. Avec un poids de 340 lbs, il est robuste et stable, tandis que ses dimensions compactes de 43 x 33,5 x 19 pouces le rendent approprié pour divers espaces. L'unité possède une construction en tôle d'acier galvanisé prépeinte de calibre 20 pour une rigidité maximale, complétée par une base de calibre 18. L'intérieur abrite une section pour les bobines, le bac de récupération et le ventilateur, et une autre pour le compresseur et les composants de réfrigération.

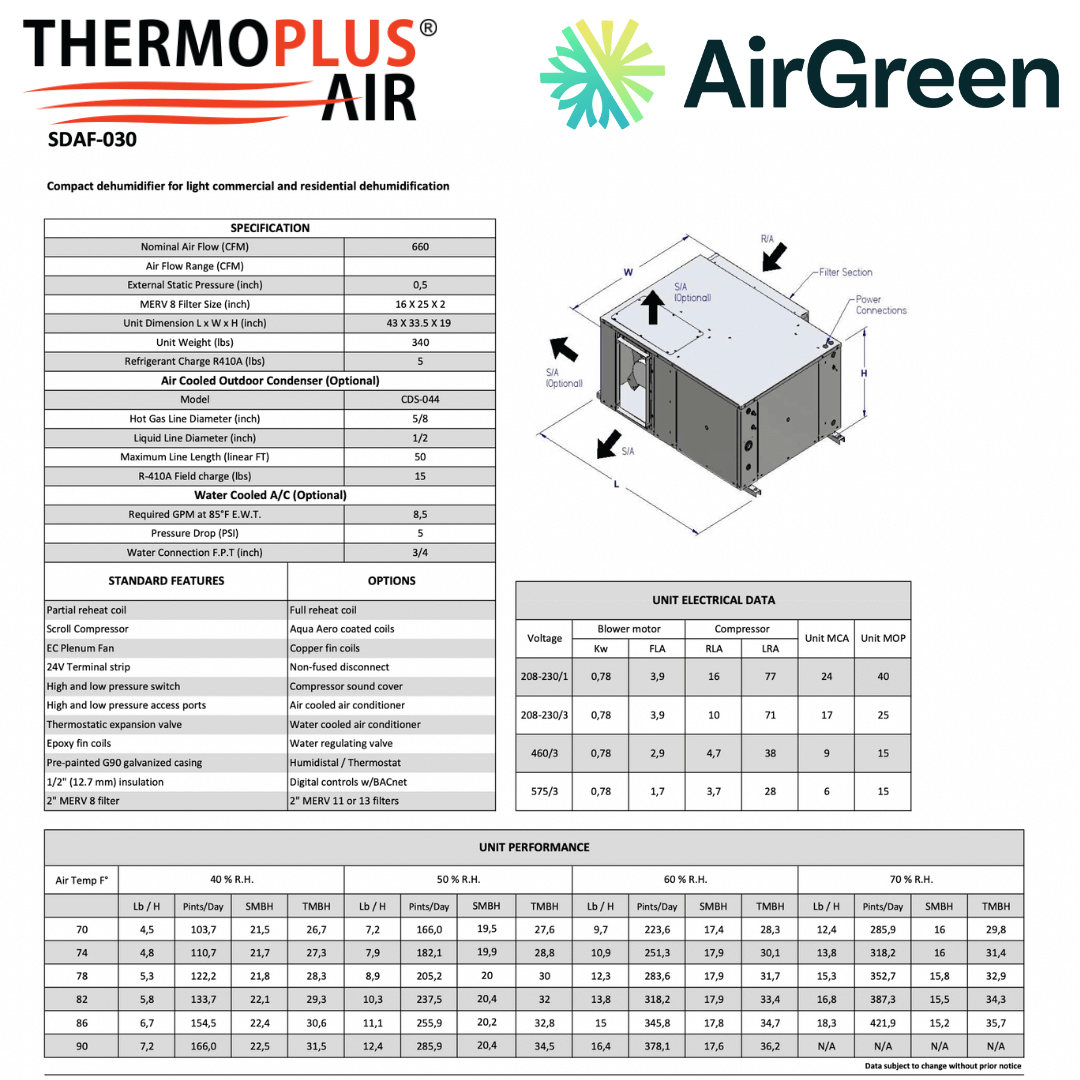

Spécifications Détaillées

En se plongeant dans les détails techniques du SECARR SDA SDAF-030, il est clair que ce produit est construit avec une grande attention aux détails, conçu pour offrir un contrôle de la qualité de l'air supérieur dans les environnements intérieurs. Voici quelques-unes des spécifications importantes à noter :

1.0 Spécification de l'Unité Déshumidificateur SDA

Le SECARR SDA SDAF-030 est un système en paquet, conçu spécifiquement pour l'installation intérieure. Il est spécialement conçu pour le contrôle de la qualité de l'air des environnements intérieurs, y compris la déshumidification, le chauffage/climatisation de l'air. L'unité est répertoriée ETL ou CSA et est conforme au code BOCA M-401 et M-402.1

L'unité est entièrement assemblée en usine, câblée, tubée et testée. Tous les instruments et dispositifs de contrôle sont ajustés et préréglés en usine selon les conditions de conception. Un rapport de test est disponible sur demande.

Chaque unité comprend un compresseur, une bobine d'évaporateur, une bobine de réchauffage de l'air, un souffleur d'air d'approvisionnement avec moteur, et des valves d'expansion thermostatiques. Il est muni d'un démarreur de moteur et fonctionne à partir d'un capteur spatial de contrôleur d'humidité relative numérique.

En option : Contrôle DDC avec protocole de communication BACnet.

2.0 Tuyauterie

La tuyauterie est conforme au code BOCA P-308-2 pour le revêtement de résistance à la corrosion des tubes de cuivre et M-702.0 pour les joints et les connexions. Tous les tuyaux de réfrigérant doivent être en cuivre de type “L” et revêtus de vinyle pour prévenir la corrosion.

3.0 Évaporateur

Il doit être répertorié UL ou ETL. Il ne doit pas être moins de 4 rangées de profondeur pour une capacité maximale d'élimination de l'humidité avec une vitesse de l'air ne dépassant pas 300 FPM, avec un tube de cuivre sans soudure de 3/8 pouce mécaniquement élargi en ailettes de type plaque d'aluminium corrugué pour assurer un transfert de chaleur élevé avec un maximum de 12 ailettes par pouce. Les ailettes doivent avoir des propriétés hydrophiles (REVÊTEMENT ÉPOXY) pour fournir une protection supérieure contre la corrosion et améliorer les performances de l'unité.

Les bobines doivent avoir un boîtier galvanisé et doivent être testées en usine à une pression d'air résistant à une pression de travail de 650psig.

4.0 Condenseur (Serpentin de Réchauffage de l'Air)

Il doit être répertorié UL ou ETL. Il ne doit pas être moins de 4 rangées de profondeur avec un maximum de 12 ailettes par pouce et dimensionné pour transférer toute la chaleur capturée à l'air. Il doit avoir un tube de cuivre sans soudure de 3/8 pouce mécaniquement élargi en ailettes de type plaque d'aluminium corrugué pour assurer un transfert de chaleur élevé. Les ailettes doivent avoir des propriétés hydrophiles (REVÊTEMENT ÉPOXY) pour fournir une protection supérieure contre la corrosion et améliorer les performances de l'unité. La bobine doit avoir un boîtier galvanisé et doit être testée en usine à une pression d'air ne moins de 400 PSIG dans un bain d'eau.

5.0 Bac de Drainage

Chaque unité doit être équipée d'un bac de drainage non tapé sous toute la bobine d'évaporateur pour prévenir l'emportement du condensat. Les bacs de drainage plats susceptibles de retenir l'eau et de favoriser la croissance des bactéries ne sont pas acceptables. Le bac de drainage doit être en acier inoxydable de type 304 d'une épaisseur minimale de 20, à surface lisse et à coins arrondis pour éviter la croissance microbienne. Le fond du bac de drainage doit être isolé pour respecter les exigences de l'IAQ pour les bacs de drainage.

5.1 Circuit de Réfrigération

Il doit avoir un filtre déshydrateur à ligne liquide de type soudure en ligne, un indicateur de liquide et d'humidité visible de l'extérieur de l'unité sans enlever le panneau d'accès. Il doit avoir une valve d'expansion thermostatique, des commandes de haute et basse pression hermétiquement scellées à l'épreuve des manipulations et une valve de service de réfrigération doit être installée en utilisant des valves de type Schrader.

Les valves de service de réfrigération doivent être situées à l'extérieur du courant d'air. La ligne d'aspiration doit être entièrement isolée avec une isolation en cellules fermées d'au moins 1⁄2 pouce.

6.0 Ventilateur de Plénum

Le ventilateur d'approvisionnement doit être un impulseur motorisé à simple entrée centrifuge à courbure arrière. Il doit être optimisé pour le fonctionnement sans boîtier en spirale en utilisant une géométrie de lame tridimensionnelle spéciale avec un comportement acoustique favorable.

Il doit avoir une classe de protection IP54, une classe d'efficacité du moteur IE4, et une vitesse externe contrôlable via 0-10 volts. Le moteur/l'impulseur doit être équilibré statiquement et dynamiquement selon la norme ISO pour l'installation verticale ou horizontale 1940.

Le moteur doit être de type EC, un moteur à aimant permanent CC sans balais, à commutation électronique pour atteindre la plus haute performance avec la plus grande efficacité.

7.0 Compresseur

Il doit être répertorié UL ou ETL. Il doit être un compresseur de type scroll à haute efficacité, refroidi par aspiration, monté sur des isolateurs en caoutchouc pour une fonctionnement sans vibration. Il doit être adapté pour le réfrigérant R-410A et équipé d'une soupape de retenue interne. Le fabricant du compresseur doit avoir un point de vente en gros pour les pièces de rechange dans la ville majeure la plus proche.

8.0 Panneau de Contrôle

Il doit être intégré avec un compartiment séparé afin de ne pas perturber le flux d'air pendant l'entretien.

Tout le câblage doit être installé conformément à la réglementation du code électrique de sécurité UL ou CSA et doit être conforme à la NFPA. Tous les composants utilisés doivent être répertoriés UL ou CSA.

9.0 Enceinte

L'unité doit être construite en tôle galvanisée prépeinte de calibre 20 formée pour une rigidité maximale avec une base de calibre 18. Le boîtier doit avoir une section pour les bobines, le bac de récupération et le ventilateur, et une autre section pour le compresseur et les composants de réfrigération. Le compresseur et les composants de réfrigération doivent être hors du flux d'air. Un panneau de service amovible doit être fourni pour accéder à toutes les pièces internes des deux côtés.

Chaque unité doit avoir un panneau de contrôle électrique intégré dans un compartiment séparé. L'unité doit avoir un support de filtre à air intégré avec une porte d'accès séparée.

9.1 Isolation

Le boîtier de l'unité doit être isolé avec une doublure d'isolant en fibre de verre de 1⁄2 pouce d'épaisseur approuvée pour une température de fonctionnement de 250 degrés F et jusqu'à 5000 fpm de vitesse de l'air. La surface doit être protégée contre la perforation avec un treillis de renforcement. La résistance au feu doit être conforme à la norme 90A de la NFPA. Le coefficient d'atténuation du son doit être d'au moins 0,86 à une fréquence de 1000 HZ selon la norme ASTM C423. La conductivité thermique doit être plus élevée que 0.232 BTU/in.h.sqft.F à 75 degrés F. L'isolation doit être fixée de manière sécurisée avec un adhésif approuvé et des attaches mécaniques.

9.2 Filtre à Air

Il doit être un filtre de type jetable de 2 pouces, MERV 8 adapté pour une application commerciale. L'unité doit avoir un support de filtre étendu avec une porte d'accès.

10.0 Contrôle par Microprocesseur (Optionnel)

L'unité doit être surveillée et contrôlée avec un contrôleur entièrement programmable à semi-conducteurs avec des interfaces Ethernet intégrées, un protocole de communication BACnet. Le contrôleur doit avoir suffisamment d'entrées (numériques et analogiques) et de sorties (numériques et analogiques) pour connecter tous les capteurs nécessaires pour surveiller entièrement l'unité dans toutes les conditions. Il doit permettre de lire les conditions requises sur le côté air, le côté réfrigération avec la possibilité de modifier les points de consigne sur le contrôleur ou via BMS. Le contrôleur doit fournir des alarmes spécifiées lorsque le système est défectueux.

11.0 Climatisation à Air Refroidi (Optionnel)

L'unité doit être équipée d'une fonction de climatisation pour rejeter la chaleur vers un condenseur extérieur refroidi par air. L'unité doit être fournie avec un contact sec évalué pour 24VAC/5A pour faire fonctionner le contrôle du condenseur extérieur à distance.

Le circuit de réfrigération de l'unité doit comprendre une vanne à trois voies pour réfrigérant, un récepteur avec soupape de décharge de pression et deux vannes d'arrêt pour isoler le condenseur extérieur.
