Module d'interface TRANE BAY24VRPAC52DC | Montréal, Laval, Longueuil, Rive Sud & Rive Nord

Les commandes communicantes de Trane, comme le XL850 ou le XL1050, et le zonage ComfortLink II offrent des fonctions avancées. Encore faut-il que l'équipement puisse les comprendre, ce qui n'est pas le cas d'une fournaise, d'un climatiseur ou d'une thermopompe 24 V conventionnels, de Trane ou d'une autre marque. Le Trane BAY24VRPAC52DC comble cet écart : c'est un panneau de relais d'interface qui traduit les ordres d'une commande communicante en signaux 24 V que l'équipement conventionnel comprend.

Le pont entre une commande communicante et un équipement 24 V

Ce qu'il permet

Le BAY24VRPAC52DC permet aux commandes communicantes Trane de faire fonctionner un équipement CVAC 24 V c.a. conventionnel, quelle qu'en soit la marque. La commande se raccorde au panneau par une liaison à 3 fils, et le panneau commande l'équipement par ses relais. Il gère jusqu'à 5 étages de chauffage (gaz, mazout, électricité), 2 étages de climatisation, ainsi que la thermopompe et la biénergie.

Commandes compatibles

Le panneau est conçu pour les commandes communicantes Trane, notamment le XL850 et le XL1050, ainsi que pour le zonage ComfortLink II sur un équipement 24 V. Il permet par exemple d'utiliser le panneau de zonage ComfortLink II avec une fournaise conventionnelle.

Contacts auxiliaires

Le panneau dispose de contacts auxiliaires pour commander un humidificateur central, un déshumidificateur et la ventilation, par exemple un échangeur d'air. La commande communicante peut ainsi gérer l'ensemble du confort intérieur, et non seulement la température.

Diagnostic visuel

Des voyants DEL indiquent les étages actifs. En un coup d'œil, le technicien voit quels relais sont sollicités, ce qui accélère la mise en service et le diagnostic.

Installation

Le panneau est mural et basse tension. Il fonctionne en 24 V c.a. (18 à 32 V), de -40 à 150 °F, de 5 à 95 % d'humidité relative sans condensation, et mesure 8,0 po de largeur, 9,3 po de hauteur et 1,9 po de profondeur. Il est livré avec le couvercle, la base, quatre vis et ancrages de fixation, quatre attache-câbles et le guide d'installation.

Pour qui

Ce module s'adresse aux propriétaires qui veulent profiter d'une commande communicante Trane, ou d'un zonage ComfortLink II, sans remplacer leur équipement 24 V existant. Il convient aussi aux projets où une partie de l'équipement est communicante et une autre conventionnelle, ou aux maisons qui veulent intégrer humidificateur, déshumidificateur et ventilation à la même commande.

Garder son équipement, gagner en confort

Remplacer une fournaise ou une thermopompe en bon état uniquement pour profiter d'une commande plus évoluée n'a pas de sens. Avec ce module, l'équipement existant reste en place et c'est la commande qui change. Vous profitez de la programmation, de l'accès à distance, de la gestion de l'humidité et, si vous le souhaitez, du zonage, tout en conservant un équipement qui a encore de belles années devant lui.

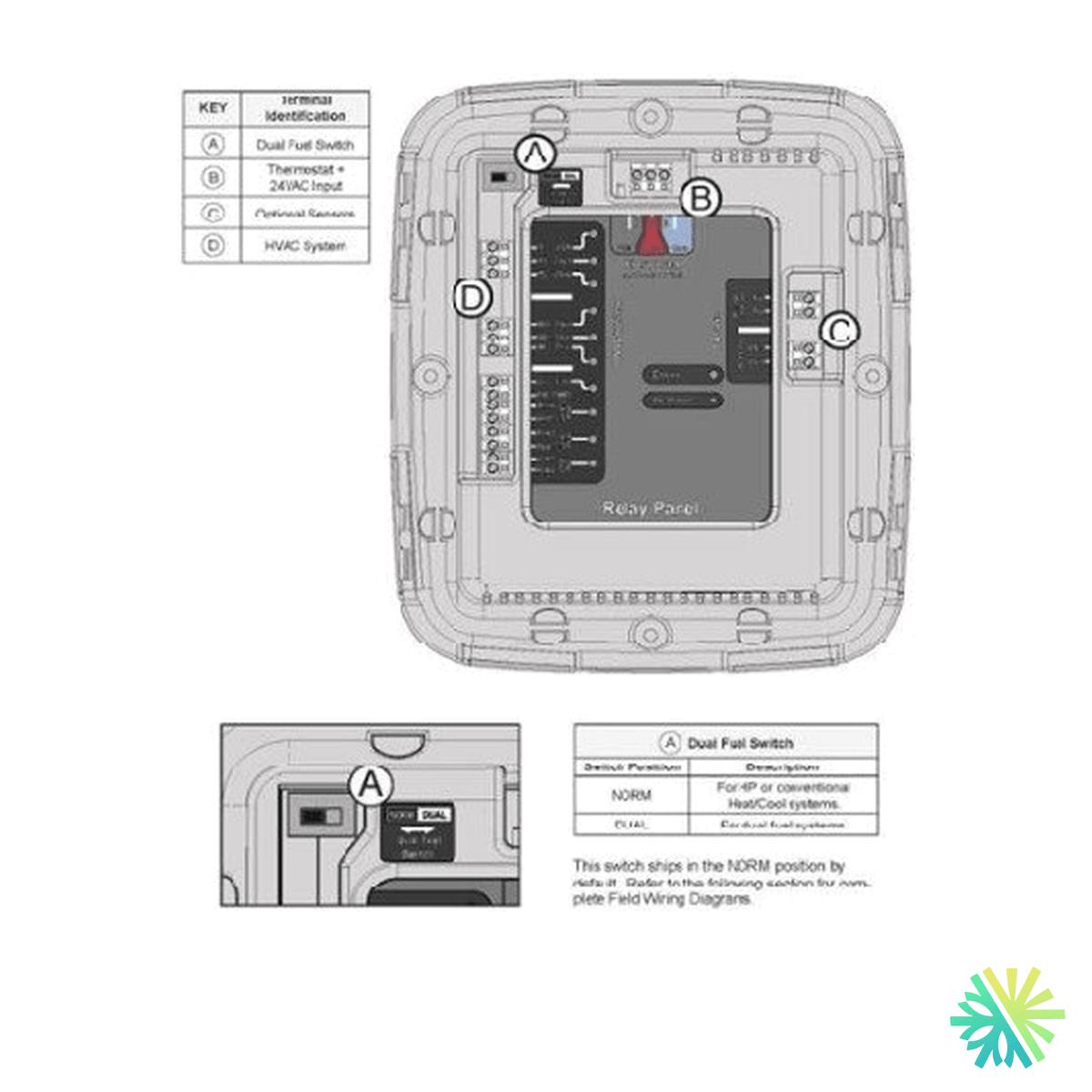

Caractéristiques techniques

• Fonction : permet aux commandes communicantes de faire fonctionner un équipement CVAC 24 V c.a. conventionnel de toute marque
• Étages : jusqu'à 5 chauffage (gaz, mazout, électricité) / 2 climatisation ; thermopompe et biénergie
• Contacts auxiliaires : humidificateur central, déshumidificateur et ventilation
• Voyants DEL d'étages
• Liaison à 3 fils entre la commande et le panneau
• Panneau mural basse tension
• Alimentation : 24 V c.a. (18 à 32 V)
• Compatible : commandes communicantes Trane, dont XL850 et XL1050 ; zonage ComfortLink II sur équipement 24 V
• Inclus : couvercle, base, 4 vis et ancrages, 4 attache-câbles, guide d'installation
• Plage de fonctionnement : -40 à 150 °F, 5 à 95 % HR sans condensation
• Dimensions : 8,0 po L x 9,3 po H x 1,9 po P

Intégration par les techniciens d'AirGreen

L'installation

Nos techniciens identifient les étages et les accessoires de votre équipement, installent le panneau près de l'unité intérieure et raccordent chaque sortie aux bornes correspondantes. La liaison à 3 fils est tirée jusqu'à la commande communicante. Nous configurons ensuite le système et vérifions chaque étage à l'aide des voyants DEL : chauffage, climatisation, appoint, humidificateur, ventilation.

Entretien

Le panneau ne demande pas d'entretien particulier. Gardez-le accessible et au sec. Lors de l'entretien annuel de votre équipement, nous vérifions le fonctionnement des relais et des accessoires.

Pourquoi AirGreen

AirGreen Inc. est une entreprise familiale de CVAC établie à Montréal depuis plus de 15 ans, titulaire d'une licence RBQ, avec une salle d'exposition à Boucherville. Nous installons fournaises, thermopompes, échangeurs d'air et humidificateurs, et nous savons intégrer ces équipements aux commandes Trane les plus avancées.

Pour l'achat et l'installation professionnelle du panneau de relais d'interface Trane BAY24VRPAC52DC, communiquez avec AirGreen. Nous servons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
