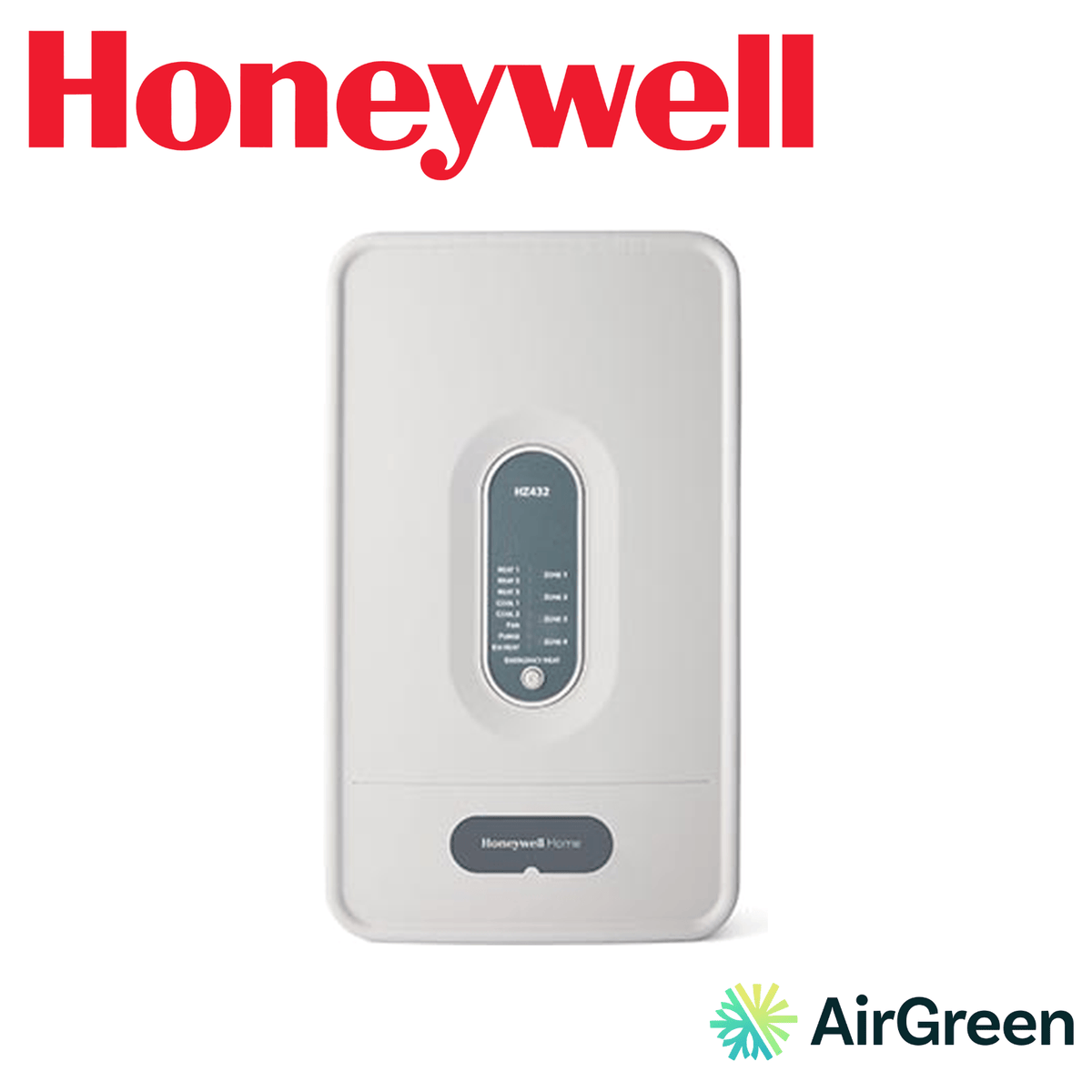

Panneau de zonage HONEYWELL TrueZONE HZ432/U | Montréal, Laval, Longueuil, Rive Sud & Rive Nord

La biénergie est très répandue au Québec : une thermopompe centrale chauffe la maison pendant la majeure partie de l'hiver, et une fournaise au gaz, au mazout ou électrique prend le relais lorsque le froid s'intensifie. Lorsqu'une grande maison avec un tel système doit être divisée en plusieurs zones, il faut un panneau qui comprend les deux sources de chaleur. Le Honeywell TrueZONE HZ432/U est le panneau le plus complet de la gamme TrueZONE : de 2 à 4 zones, extensible jusqu'à 32 zones, avec une gestion biénergie avancée.

Le zonage pour grandes maisons et systèmes biénergie

Le HZ432 accepte jusqu'à trois stades de chauffage et deux stades de climatisation. En biénergie, il gère jusqu'à deux stades de thermopompe et deux stades de combustible. Il fonctionne avec des systèmes conventionnels, à thermopompe ou biénergie à air pulsé. Pour la biénergie, une sonde extérieure fournit la température extérieure au panneau, qui peut ainsi décider quand passer de la thermopompe à la fournaise.

Pour les très grandes résidences, le panneau s'étend avec les panneaux d'extension TAZ-4H Add-A-Zone, jusqu'à 32 zones au total. Dans la pratique résidentielle, la plupart de nos projets comptent de deux à quatre zones, mais cette capacité permet de faire évoluer le système si un agrandissement ou un sous-sol aménagé s'ajoute plus tard.

Des fonctions pensées pour les systèmes exigeants

L'écran numérique d'installation en langage clair permet de configurer précisément le panneau : type d'équipement, stades, réglages biénergie, limites. Les voyants DEL indiquent l'état des zones et des sorties. Avec la sonde de température d'air soufflé, le panneau pratique l'étagement selon la température d'air soufflé et protège l'équipement grâce à une limite haute réglable de 110 à 180 °F. L'interrupteur de chauffage d'urgence, le basculement automatique, la commande de ventilateur par zone et la commande de ventilateur à vitesse variable complètent l'ensemble, avec un fusible réarmable sur le circuit 24 V.

Le HZ432 commande des registres TrueZONE à 2 ou 3 fils, ce qui lui donne de la souplesse lors du remplacement d'un panneau existant ou de l'ajout de zones.

Thermostats filaires et sans fil RedLINK

Chaque zone peut recevoir un thermostat 24 V filaire. Avec l'adaptateur sans fil THM4000R1000 (vendu séparément), le panneau accepte aussi des thermostats RedLINK pour un maximum de quatre zones. C'est une solution pratique pour une zone éloignée de la salle mécanique, ou pour une pièce aux murs finis où l'on préfère éviter de passer un nouveau fil.

Alimentation

Le panneau fonctionne entre 18 et 30 Vca, 50/60 Hz, avec un transformateur d'au moins 40 VA. Il consomme lui-même au plus 8,5 VA. Le panneau seul ne comprend pas de transformateur ; la trousse HZ432K/U ajoute un transformateur de 40 VA et la sonde d'air soufflé. Nos techniciens dimensionnent l'alimentation en fonction du nombre de registres et des autres charges raccordées.

Notre méthode pour un projet multizone

Un système à quatre zones en biénergie se planifie. Nous commençons par une visite complète de la maison et de la salle mécanique, puis nous proposons un plan de zones et un choix de thermostats. Les étapes :

1. relevé des équipements : thermopompe, fournaise, nombre de stades, sonde extérieure ;
2. analyse du réseau de conduits et des débits disponibles pour chaque zone ;
3. définition des zones selon les étages, l'exposition et l'usage des pièces ;
4. installation des registres, du registre de dérivation, du panneau et de la sonde extérieure ;
5. configuration biénergie et essai de chaque zone en chauffage et en climatisation.

La biénergie, zone par zone

Dans une maison biénergie sans zonage, la thermopompe et la fournaise répondent à un seul thermostat. Avec le HZ432, chaque zone demande ce dont elle a besoin, et le panneau choisit la source de chaleur selon la température extérieure et la demande. Pendant les journées douces de l'automne et du printemps, la thermopompe suffit et le panneau la privilégie. Pendant les grands froids de janvier, la fournaise prend le relais. Le confort reste stable d'une zone à l'autre, et chaque source de chaleur est utilisée au moment où elle est la plus appropriée.

En été, la climatisation est dirigée vers les zones qui en ont réellement besoin, souvent l'étage des chambres et les pièces exposées au sud ou à l'ouest.

Où se situe le HZ432 dans la gamme

Le HZ221 sert aux petites installations à deux zones avec thermopompe à un stade. Le HZ311 vise les systèmes conventionnels à un stade, jusqu'à trois zones. Le HZ322 accepte deux stades et trois zones. Le HZ432 est le choix pour quatre zones, pour la biénergie avancée, pour les registres à 2 ou 3 fils et pour les projets qui pourraient s'agrandir.

Entretien

Lors de l'entretien annuel de la thermopompe et de la fournaise, nous vérifions les registres, la sonde extérieure, la sonde d'air soufflé et les réglages biénergie. Remplacez le filtre régulièrement et dégagez la thermopompe extérieure de la neige pendant l'hiver.

Caractéristiques techniques

• Type : panneau de zonage pour systèmes à air pulsé
• Zones : 2 à 4, extensible à 32 avec les panneaux TAZ-4H Add-A-Zone
• Stades : jusqu'à 3 chauffage / 2 climatisation ; biénergie jusqu'à 2 stades de thermopompe + 2 stades de combustible
• Systèmes : conventionnel, thermopompe, biénergie
• Alimentation : 18 à 30 Vca, 50/60 Hz, transformateur 40 VA ou plus ; consommation du panneau 8,5 VA max.
• Affichage : écran numérique d'installation et voyants DEL d'état
• Sondes : sonde de température d'air soufflé ; sonde extérieure pour la biénergie
• Fonctions : étagement selon l'air soufflé, biénergie avancée, basculement automatique, commande de ventilateur par zone, ventilateur à vitesse variable, chauffage d'urgence, fusible réarmable
• Limite haute : réglable, 110 à 180 °F
• Registres : TrueZONE à 2 ou 3 fils
• Sans fil : RedLINK avec l'adaptateur THM4000R1000 (jusqu'à 4 zones)
• Compatibilité : thermostats 24 V et RedLINK ; panneaux TAZ-4H
• Contenu : panneau seul (trousse HZ432K/U : ajout d'un transformateur 40 VA et d'une sonde d'air soufflé)

AirGreen pour votre système biénergie zoné

AirGreen est une entreprise familiale de CVAC titulaire d'une licence de la RBQ, active depuis plus de 15 ans à Montréal, avec une salle de montre à Boucherville. Nous installons des thermopompes centrales et des fournaises, et nous connaissons bien les systèmes biénergie des maisons québécoises. Nous pouvons donc concevoir le zonage en même temps que l'équipement, ou l'ajouter à un système existant.

Pour la vente et l'installation professionnelle du panneau Honeywell TrueZONE HZ432/U, contactez AirGreen. Nous intervenons à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud.
