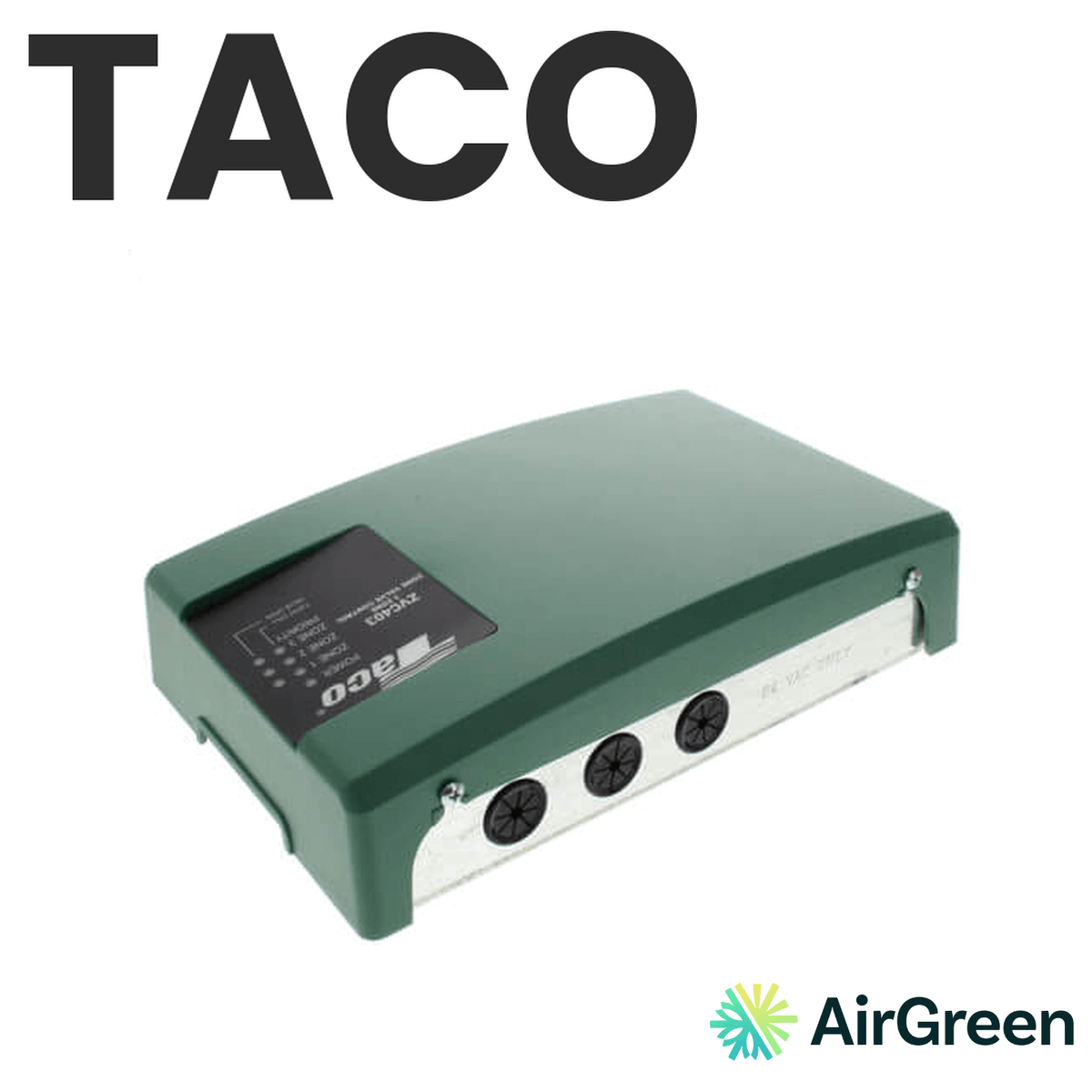

Panneau de zonage TACO ZVC403-4 | Montréal, Laval, Longueuil, Rive Sud & Rive Nord

Dans une maison chauffée à l'eau chaude, le confort pièce par pièce repose sur une chose : chaque thermostat doit pouvoir ouvrir sa propre vanne de zone au bon moment, et le circulateur doit suivre. Le Taco ZVC403-4 est le panneau de commande de vannes de zone qui orchestre cet ensemble pour trois zones. Il reçoit les demandes des thermostats 24 V, ouvre les vannes correspondantes et actionne les pompes du système, avec une logique de priorité intégrée.

Le cerveau d'un système hydronique à trois zones

Les systèmes visés

Le ZVC403-4 est conçu pour le zonage hydronique à l'aide de vannes de zone 24 V. Il s'applique au chauffage à eau chaude (radiateurs, plinthes hydroniques, plancher chauffant hydronique), aux circuits de refroidissement fermés et aux installations solaires ou géothermiques. Il accepte les vannes de zone à 2, 3 ou 4 fils, par exemple les vannes Taco Zone Sentry, ce qui permet souvent de conserver des vannes existantes lors d'une mise à niveau. Il ne s'agit pas d'un panneau de zonage pour conduits d'air : il ne commande pas de volets motorisés.

Une alimentation 24 V pour vos thermostats

Le panneau fournit le 24 V aux thermostats câblés de chaque zone. Les thermostats électroniques qui exigent une alimentation continue trouvent ainsi leur source directement au panneau, ce qui simplifie le câblage entre les pièces et la salle mécanique. Le circuit est protégé par fusible.

Une zone prioritaire

Le ZVC403-4 comprend une zone prioritaire commutable avec protection de priorité intégrée. Lorsque la zone prioritaire demande de la chaleur, elle passe avant les autres pendant un temps limité ; la protection empêche ensuite que les autres zones restent sans chauffage trop longtemps. Cette logique est particulièrement utile lorsqu'une zone alimente la production d'eau chaude domestique : la douche du matin reste chaude, sans que le salon ne refroidisse indéfiniment.

Commande des circulateurs

Les contacts de fin de course du panneau commandent le circulateur du système et celui de l'eau chaude domestique. Le circulateur ne démarre que lorsqu'une vanne est réellement ouverte, ce qui évite de faire tourner une pompe contre des vannes fermées et réduit la consommation électrique inutile.

Diagnostic et câblage

Des voyants de diagnostic en façade indiquent l'état de chaque zone et du système. En un coup d'œil, le technicien voit quelle zone appelle, quelle vanne est ouverte et si les pompes sont actives. La disposition du panneau, pensée pour les entrepreneurs, et son câblage simplifié rendent l'installation plus rapide et plus lisible pour les interventions futures. Chaque unité est testée à 100 % en usine et le produit est homologué UL.

Pour qui

Le ZVC403-4 s'adresse aux propriétaires d'une maison chauffée à l'eau chaude qui veulent séparer leur système en trois secteurs, aux propriétaires qui modernisent une salle mécanique existante avec des vannes de zone déjà en place, et aux projets de plancher chauffant hydronique où chaque étage doit avoir sa propre consigne. Il convient aussi aux installations géothermiques ou solaires dont la distribution se fait par circuits d'eau. Pour un système de plus de trois zones, nous vous proposerons une configuration adaptée.

Le confort par zone pendant l'hiver québécois

Une maison chauffée par une seule zone hydronique chauffe toutes les pièces au même rythme, que l'on soit au sous-sol, à l'étage ou dans la cuisine ensoleillée. Avec trois zones, chaque secteur obtient sa propre consigne : chambres plus fraîches la nuit, salle familiale plus chaude en soirée, sous-sol modéré pendant la journée. Pendant les longs mois de chauffage, éviter de chauffer des pièces inoccupées se traduit par une consommation mieux maîtrisée, et le confort devient plus égal d'un étage à l'autre.

Caractéristiques techniques

• Commande de vannes de zone, 3 zones
• Systèmes : zonage hydronique avec vannes de zone 24 V ; chauffage à eau chaude, circuits de refroidissement fermés, solaire et géothermie
• Compatible avec les vannes de zone à 2, 3 ou 4 fils (par exemple Taco Zone Sentry) et les thermostats 24 V
• Alimentation 24 V fournie aux thermostats câblés ; protection par fusible
• Zone prioritaire commutable avec protection de priorité intégrée
• Contacts de fin de course pour la commande des circulateurs du système et de l'eau chaude domestique
• Voyants de diagnostic en façade
• Câblage simplifié, disposition pensée pour l'entrepreneur
• Testé à 100 % en usine
• Homologué UL

Conception et installation par AirGreen

L'étude du système

Un zonage hydronique réussi commence par une bonne lecture de l'installation. Nos techniciens relèvent le nombre et le type de vannes de zone, le nombre de fils de chacune, la configuration des circulateurs et la présence éventuelle d'un réservoir d'eau chaude domestique à alimenter en priorité. Nous vérifions aussi les thermostats de chaque zone : ils doivent être compatibles avec une commande 24 V.

L'installation

Le panneau est fixé dans la salle mécanique, près de la chaudière et des vannes. Chaque vanne et chaque thermostat sont raccordés à leur zone, les circulateurs sont reliés aux contacts de fin de course et la zone prioritaire est activée si votre installation le demande. Nous vérifions ensuite chaque zone individuellement à l'aide des voyants de diagnostic : demande du thermostat, ouverture de la vanne, démarrage de la pompe.

Entretien et suivi

Le panneau lui-même demande peu d'attention. Gardez-le accessible et au sec, et jetez un coup d'œil aux voyants si une pièce reste froide : ils indiquent rapidement si la zone appelle et si sa vanne s'ouvre. Faites inspecter votre système hydronique chaque année avant la saison de chauffage, notamment les vannes de zone, les circulateurs et la pression du circuit. En cas de fusible à remplacer ou de vanne qui ne réagit plus, communiquez avec nous.

Pourquoi AirGreen

AirGreen Inc. est une entreprise familiale de CVAC établie à Montréal depuis plus de 15 ans, titulaire d'une licence RBQ, avec une salle d'exposition à Boucherville. Nous travaillons sur les systèmes centraux, les thermopompes et le chauffage sous toutes ses formes, ce qui nous permet d'intégrer un zonage hydronique en tenant compte de l'ensemble de votre confort. Nos techniciens laissent une installation propre, étiquetée et expliquée.

Pour l'achat et l'installation professionnelle du panneau de zonage Taco ZVC403-4, communiquez avec AirGreen. Nous servons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
