Panneau de zonage WATERFURNACE IntelliZone2 | Montréal, Laval, Longueuil, Rive Sud & Rive Nord

Dans une maison à plusieurs niveaux chauffée par une seule thermopompe, il est courant que l'étage soit trop chaud pendant que le sous-sol reste frais. Le zonage règle cette différence en divisant la maison en secteurs indépendants, chacun avec sa propre consigne. IntelliZone2 est le système de zonage résidentiel de WaterFurnace, conçu pour ses thermopompes géothermiques à commandes Aurora. Il coordonne les volets motorisés dans les conduits, le thermostat principal et les thermostats de zone pour que chaque partie de la maison reçoive la bonne quantité d'air.

Chez AirGreen, nous proposons IntelliZone2 aux propriétaires de systèmes géothermiques WaterFurnace 5 Series et 7 Series qui veulent un confort mieux réparti, dans une construction neuve comme lors de la rénovation d'un réseau de conduits existant.

Le zonage d'origine pour la géothermie WaterFurnace

Jusqu'à 6 zones selon l'appareil

Le nombre de zones dépend du type de compresseur. Avec une unité à vitesse variable, IntelliZone2 gère jusqu'à 6 zones. Avec une unité à double capacité, le maximum est de 4 zones, et avec une unité à vitesse unique, de 2 zones. WaterFurnace le présente comme le seul système de zonage résidentiel capable de s'associer à des compresseurs à vitesse variable : la thermopompe ajuste sa capacité selon le nombre de zones en demande, au lieu de fonctionner à plein régime pour une seule chambre.

Le MainStat, centre de commande

Le MainStat est un thermostat communicant à écran tactile couleur de 4,3 po. Il commande le système, règle la zone 1 et sert de point central pour la programmation de toutes les zones. Les zones 2 à 6 peuvent recevoir, selon vos préférences, un ZoneStat, un SensorStat ou un thermostat TPCC32U, offerts en option.

Communication Aurora et messages clairs

IntelliZone2 communique avec la commande Aurora de la thermopompe par une liaison ModBus à 4 fils. Cette intégration permet d'afficher les erreurs en langage clair et de suivre la consommation grâce à la surveillance d'énergie mensuelle, hebdomadaire et quotidienne, avec la plateforme Symphony.

Déshumidification active et SuperBoost

Le système offre une déshumidification active, utile pendant les étés humides de la région montréalaise. Avec une unité 7 Series, la fonction SuperBoost de climatisation est également disponible pour les journées les plus chaudes.

Caractéristiques techniques

• Type : système de zonage résidentiel programmable pour géothermie WaterFurnace
• Nombre de zones : jusqu'à 6 (vitesse variable); 4 maximum (double capacité); 2 (vitesse unique)
• Systèmes : WaterFurnace 7 Series et 5 Series avec commandes Aurora (une version IntelliZone2 24V existe pour les 3 Series et les appareils sans Aurora)
• Thermostat principal : MainStat communicant à écran tactile couleur de 4,3 po (commande du système, zone 1 et programmation)
• Thermostats de zone : ZoneStat, SensorStat ou TPCC32U en option pour les zones 2 à 6
• Alimentation : câblage basse tension 24 V c.a.; ensemble transformateur ZTK240 de 75 VA pour les volets
• Communication : ModBus à 4 fils avec Aurora; surveillance d'énergie Symphony
• Volets compatibles : volets rectangulaires ZDR et ronds ZDC, à 2 fils (ouverture par ressort) ou à 3 fils (ouverture et fermeture motorisées)
• Sondes : sonde extérieure incluse dans chaque ensemble
• Fonctions : surveillance d'énergie (mensuelle, hebdomadaire, quotidienne), déshumidification active, SuperBoost en climatisation avec 7 Series, messages d'erreur en langage clair

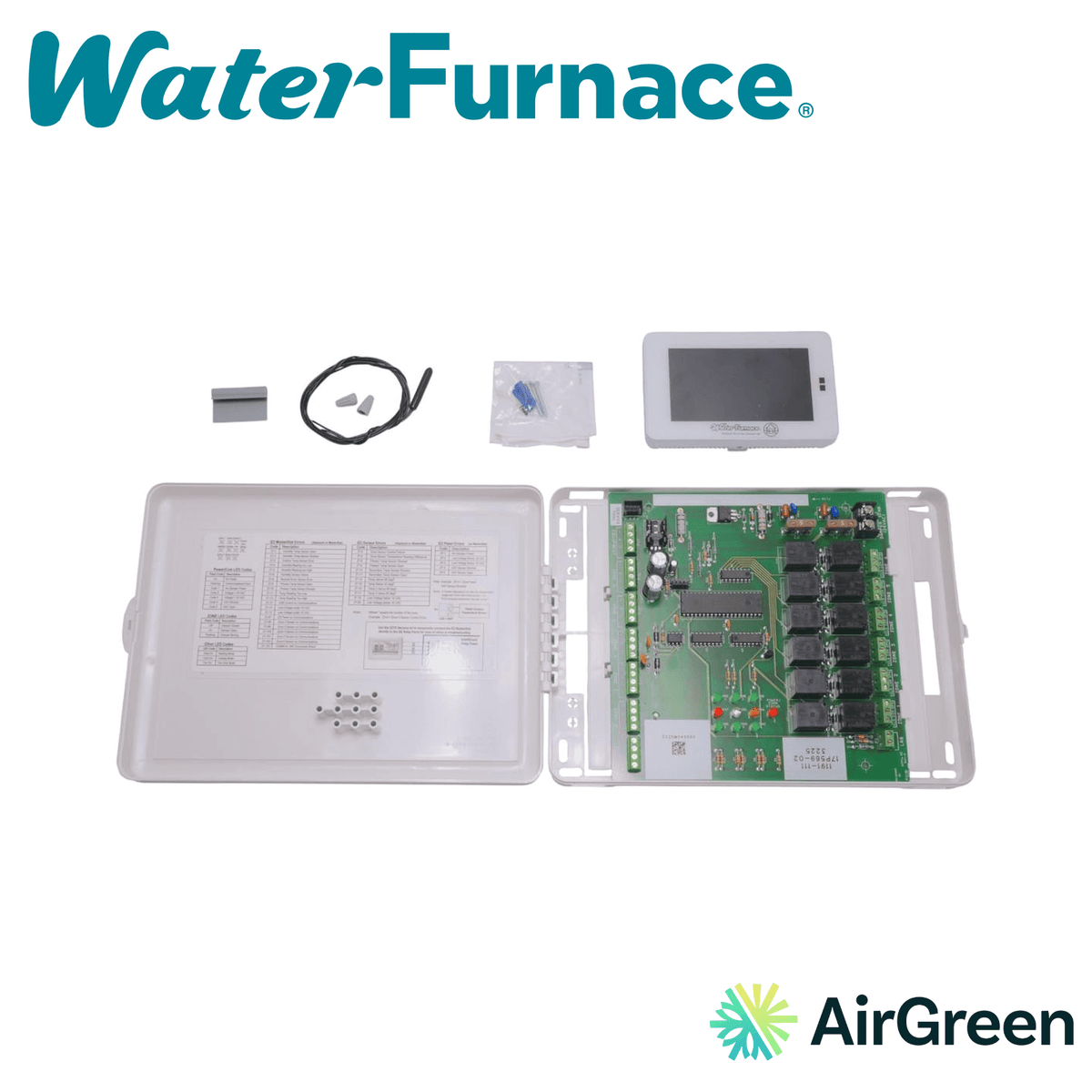

• Contenu de l'ensemble : carte de relais IntelliZone2, MainStat, sonde extérieure

Conception, installation et usage

Une conception qui commence par les conduits

Un système de zonage ne se résume pas aux thermostats. Il faut diviser le réseau de conduits en zones logiques, choisir l'emplacement de chaque volet et vérifier que le débit reste adéquat lorsque seule une petite zone est en demande. Nos techniciens évaluent votre maison, la disposition des pièces et le réseau existant avant de proposer un découpage. Les volets ZDR conviennent aux conduits rectangulaires et les volets ZDC aux conduits ronds; ils existent en version 2 fils, qui s'ouvrent par ressort, ou 3 fils, à ouverture et fermeture motorisées.

Raccordement et mise en service

La carte de relais IntelliZone2 se raccorde à la commande Aurora par la liaison ModBus à 4 fils. Les volets sont alimentés en 24 V c.a. par l'ensemble transformateur ZTK240 de 75 VA. Nous installons le MainStat dans la zone principale, les thermostats ou capteurs des autres zones, et la sonde extérieure fournie. Nous configurons ensuite chaque zone, l'horaire et les paramètres de déshumidification, puis nous vérifions que chaque volet s'ouvre et se ferme correctement.

Pour qui

IntelliZone2 convient aux maisons à étages, aux plans ouverts avec de grandes surfaces vitrées, aux maisons avec un sous-sol aménagé utilisé à des heures différentes et aux familles dont les membres n'ont pas les mêmes préférences de température. Il s'adresse aux propriétaires d'une thermopompe géothermique WaterFurnace à commandes Aurora; pour un appareil 3 Series ou sans Aurora, c'est la version IntelliZone2 24V qui s'applique, et nous vous aidons à faire le bon choix.

Économies d'énergie en hiver

Chauffer à pleine consigne des chambres inoccupées pendant la journée, ou un sous-sol peu utilisé en soirée, coûte de l'énergie. En programmant chaque zone selon son usage, IntelliZone2 réduit cette dépense, et la thermopompe à vitesse variable ajuste sa capacité à la demande réelle. La surveillance d'énergie vous montre ensuite l'effet de vos réglages jour après jour.

Au quotidien

Une fois le système réglé, chaque membre de la famille ajuste la température de sa zone au thermostat qui s'y trouve, tandis que le MainStat garde la vue d'ensemble. Vous pouvez, par exemple, réduire la consigne des chambres le jour et celle du sous-sol la nuit, tout en gardant le salon confortable en soirée. Les messages en langage clair vous indiquent s'il faut intervenir.

Entretien

Remplacez régulièrement le filtre de la thermopompe, car un filtre encrassé réduit le débit disponible pour toutes les zones. Évitez de fermer les grilles de soufflage dans les pièces : c'est le rôle des volets motorisés, et fermer des grilles perturbe l'équilibrage. Lors de l'entretien annuel, nos techniciens vérifient le fonctionnement des volets, la communication avec Aurora et les messages affichés par le MainStat.

Pourquoi AirGreen

AirGreen est une entreprise familiale de CVAC qui cumule plus de 15 ans d'expérience, détentrice d'une licence RBQ, avec une salle de montre à Boucherville. Le zonage demande une vraie réflexion sur les conduits et sur l'équilibrage : nous prenons le temps de concevoir le projet avec vous avant de l'installer.

Pour l'achat et l'installation professionnelle du système de zonage WaterFurnace IntelliZone2, contactez AirGreen. Nous intervenons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud.
