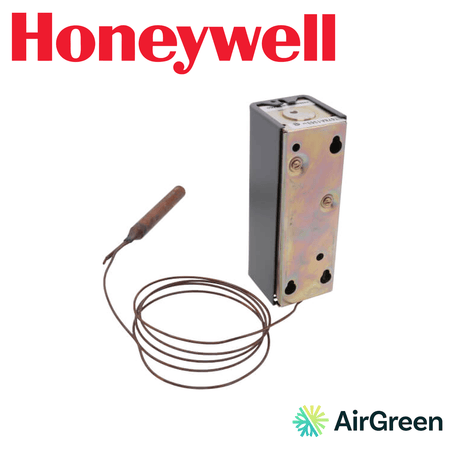

Régulateur de température HONEYWELL Remote Bulb T678A1353 | Montréal, Laval, Longueuil, Rive Sud & Rive Nord

Tous les régulateurs de température ne se posent pas sur le mur d'un salon. Dans une salle mécanique, sur un conduit d'air de retour, près d'un réservoir ou d'une chaudière, il faut souvent mesurer la température d'un fluide à un endroit et placer la commande à un autre. Le Honeywell T678A1353 est un régulateur de température à bulbe à distance, mécanique et robuste, conçu exactement pour ce rôle. Ce n'est pas un thermostat d'ambiance : c'est un appareil de commande pour les systèmes de CVAC commerciaux et institutionnels.

Le principe du bulbe à distance

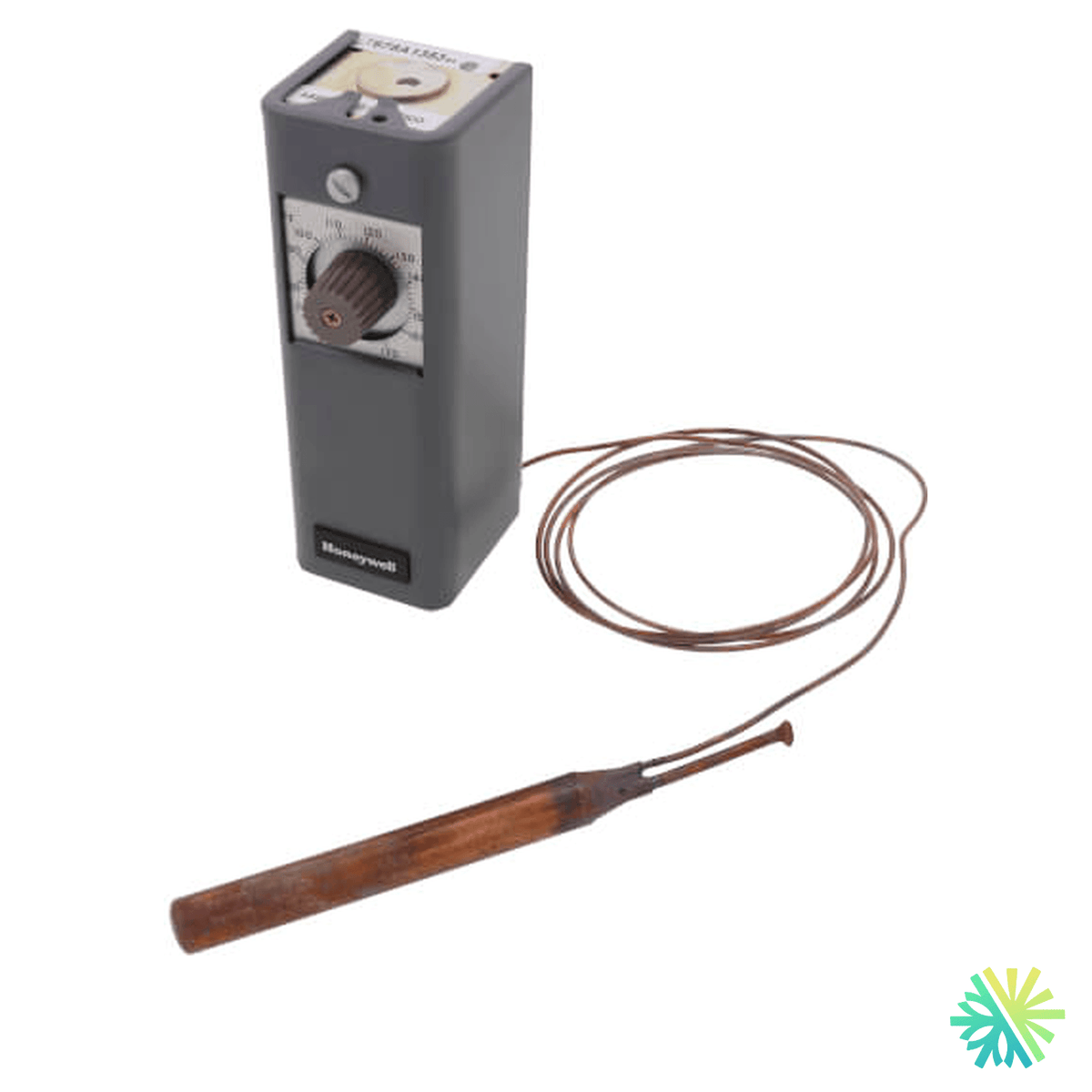

Un bulbe en cuivre de 1/2 x 4-3/16 po est placé dans le milieu à surveiller : l'air d'un conduit, l'eau d'un tuyau ou d'un réservoir. Il est relié au boîtier du régulateur par un tube capillaire de 5 pi. Le boîtier, lui, peut être installé à un endroit accessible, à l'écart de la chaleur ou de l'humidité du milieu mesuré. C'est ce qui permet de régler et de vérifier l'appareil sans intervenir directement sur le conduit ou la tuyauterie.

Le régulateur couvre une plage de 55 à 175 °F (13 à 79 °C), avec une température maximale de 200 °F au bulbe. Son différentiel de 1 °F assure une commande serrée. Le boîtier se monte dans n'importe quelle position et est compensé pour la température ambiante, de sorte que la température de la salle mécanique influence peu la mesure.

Deux étages de commutation

Le T678A1353 dispose de deux interrupteurs SPDT, soit deux étages de commande. Chaque interrupteur peut ouvrir ou fermer un circuit selon la température : premier étage de chauffage, puis second ; ouverture d'un registre, puis démarrage d'un équipement ; ou toute autre séquence adaptée à l'installation. Il fonctionne en 120, 240 ou 277 Vca, 50/60 Hz, avec une charge raccordée maximale de 2000 VA.

Applications typiques

Ce régulateur commande des registres et des vannes dans les systèmes de chauffage, de climatisation et de chauffage-climatisation. Il sert à réguler la température de l'air ou d'un liquide dans les conduits, les tuyaux, les réservoirs et les chaudières. Sa réponse rapide dans les conduits d'air de retour en fait un choix apprécié pour surveiller la température de retour d'un système à air. Dans un bâtiment commercial, il peut, par exemple, commander un registre d'air extérieur selon la température de l'air de retour, ou actionner une vanne sur une boucle d'eau chaude.

Installation et réglage par AirGreen

L'installation d'un régulateur à bulbe demande de bien positionner le bulbe, de protéger le capillaire et de raccorder correctement les deux étages. Nos techniciens :

1. analysent l'application : milieu mesuré, plage de température, appareils à commander ;
2. positionnent le bulbe dans le conduit, le puits ou le réservoir, là où la mesure est représentative ;
3. acheminent le capillaire de 5 pi sans pli serré ni contact avec une arête vive ;
4. fixent le boîtier à un endroit accessible, dans la position qui convient ;
5. raccordent les interrupteurs SPDT aux registres, vannes ou équipements, en respectant la tension et la charge maximale ;
6. règlent les points de consigne et vérifient le fonctionnement de chaque étage.

Choisir les points de consigne

Le réglage d'un régulateur à deux étages se fait en fonction de la séquence voulue. Pour une application de chauffage, on règle souvent le premier étage à la température cible et le second légèrement plus bas, pour qu'il n'intervienne que si le premier ne suffit pas. Pour une application de climatisation ou de ventilation, la logique s'inverse. Nos techniciens déterminent avec vous la séquence qui convient à votre équipement, puis consignent les réglages pour faciliter les vérifications futures. Le différentiel de 1 °F permet une commande précise, mais il faut tenir compte de la capacité de l'équipement pour éviter des cycles trop courts.

Pour qui

Le T678A1353 s'adresse aux gestionnaires de bâtiments commerciaux, institutionnels et industriels, aux propriétaires d'immeubles avec chaufferie et aux entreprises qui exploitent des systèmes à air ou à eau. On le retrouve dans les salles mécaniques, sur les réseaux de conduits et près des chaudières. Pour la régulation d'une pièce habitée, nous recommandons plutôt un thermostat d'ambiance, électronique ou intelligent, que nous pouvons aussi vous proposer et installer.

Fiabilité et économies

Un régulateur mécanique bien réglé est d'une grande fiabilité : pas de logiciel, pas de piles, une commande directe et simple. En maintenant la température de l'air ou de l'eau au bon niveau, il évite qu'un registre reste ouvert inutilement ou qu'une boucle d'eau chaude soit maintenue trop chaude. Pendant l'hiver québécois, ces ajustements se traduisent par une meilleure maîtrise de l'énergie consommée par le bâtiment.

Entretien

Lors de l'entretien annuel, nous vérifions l'état du capillaire, la fixation du bulbe, le fonctionnement de chaque interrupteur et la justesse des points de consigne. Évitez de plier ou d'écraser le capillaire, qui est la partie la plus sensible de l'appareil. Si le bulbe est installé dans un réservoir ou un puits, assurez-vous qu'il reste bien en contact avec le milieu mesuré.

Caractéristiques techniques

• Type : régulateur de température à bulbe à distance (mécanique)
• Étages : 2 (2 interrupteurs SPDT)
• Plage de réglage : 55 à 175 °F (13 à 79 °C) ; température maximale au bulbe 200 °F
• Différentiel : 1 °F
• Alimentation : 120 / 240 / 277 Vca, 50/60 Hz
• Charge raccordée maximale : 2000 VA
• Élément sensible : bulbe en cuivre 1/2 x 4-3/16 po, capillaire de 5 pi
• Montage : toute position ; compensé pour la température ambiante
• Applications : air ou liquide dans les conduits, tuyaux, réservoirs et chaudières ; registres et vannes en chauffage, climatisation et chauffage-climatisation ; réponse rapide dans les conduits de retour

Pourquoi AirGreen

AirGreen est une entreprise familiale de CVAC, titulaire d'une licence de la RBQ, qui installe et entretient depuis plus de 15 ans des systèmes résidentiels et commerciaux dans la région de Montréal. Nos techniciens connaissent les commandes mécaniques autant que les thermostats intelligents. Notre salle de montre est à Boucherville.

Pour la vente et l'installation professionnelle du régulateur Honeywell T678A1353, communiquez avec AirGreen. Nous servons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
