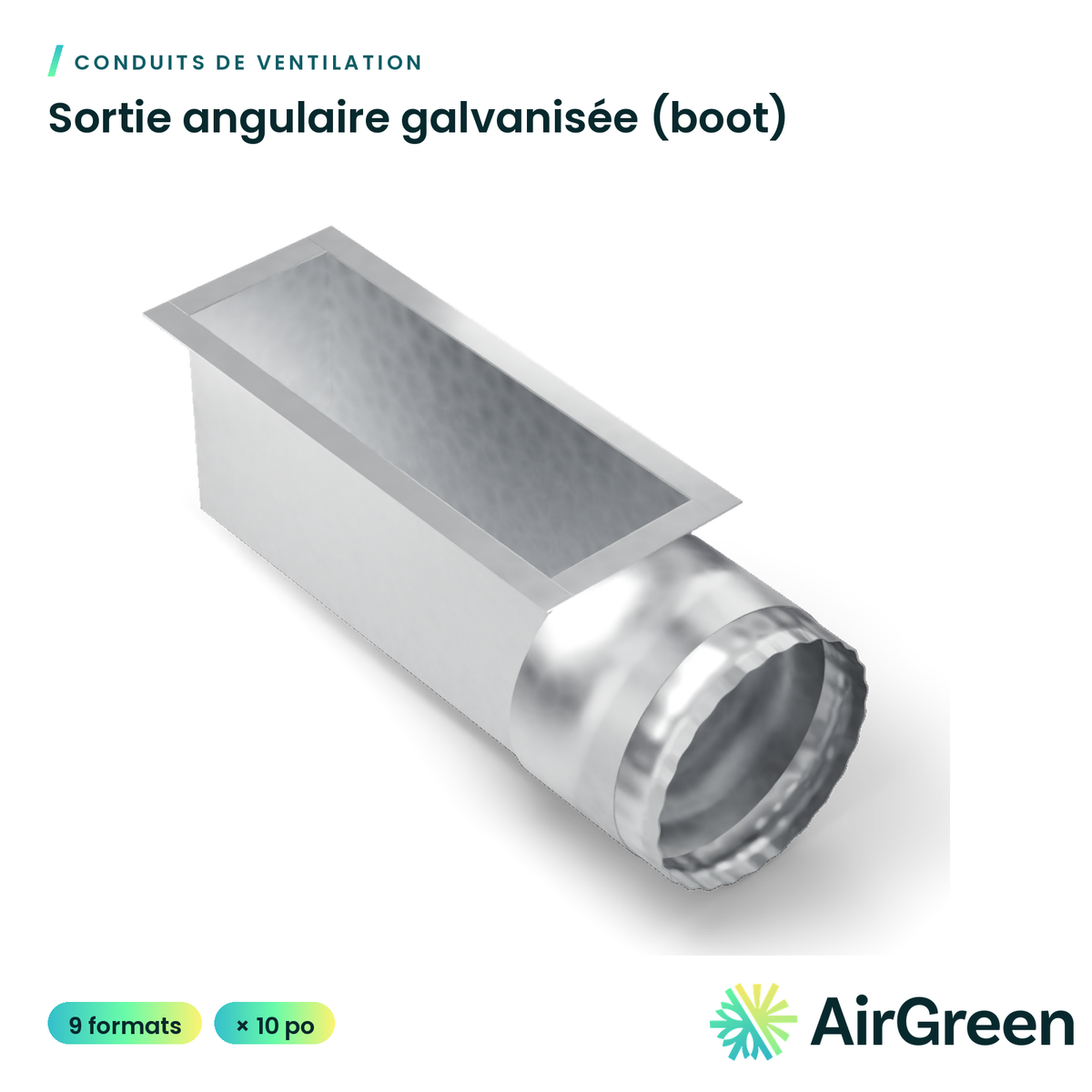

Sortie angulaire galvanisée (boot)
La sortie (boot) qui fait tourner l’air d’une branche ronde vers l’ouverture rectangulaire d’une grille.
Code AirGreenAG-VC-01301
514 316-2973 · sales@airgreen.ca
Fiche rapide

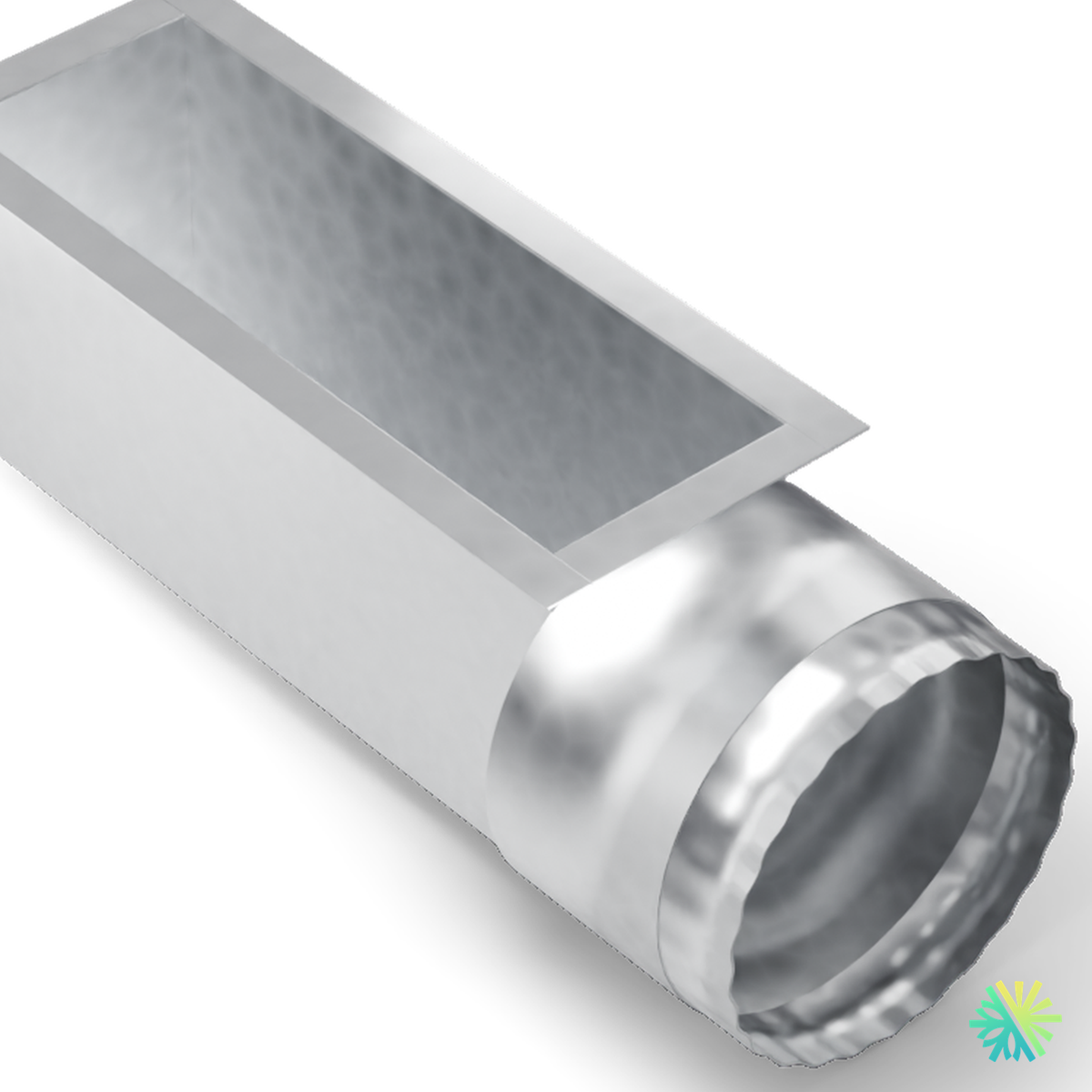

La sortie angulaire galvanisée, appelée boot sur les chantiers, termine une branche d’air pulsé sous une grille. Son collet rond reçoit le conduit de la branche ; son ouverture rectangulaire se place dans le plancher, sous la grille. Entre les deux, la sortie fait tourner l’air vers la pièce.
Le dernier raccord avant la pièce
Une sortie mal raccordée ou mal scellée laisse une bonne partie de l’air chauffé ou climatisé se perdre entre les solives. La sortie angulaire donne un virage net et un joint franc au plancher. Elle sert aux nouvelles sorties comme au remplacement des vieilles sorties rouillées que l’on trouve souvent en rénovant un sous-sol.
Comment lire le format
Le format se lit en trois chiffres : largeur × longueur de l’ouverture rectangulaire, puis diamètre du collet rond. Une 3-1/4 × 10 × 5 po a une ouverture de 3-1/4 po sur 10 po et reçoit un conduit de 5 po.
- 2-1/4 × 10 po : ouverture la plus mince
- 3-1/4 × 10 po : ouverture intermédiaire
- 4 × 10 po : ouverture la plus large
Chaque ouverture est offerte avec un collet de 4, 5 ou 6 po. Choisissez l’ouverture selon la grille, le collet selon la branche.
Pose
Fixez la sortie aux solives ou au sous-plancher, vissez le conduit au collet et scellez les deux joints au mastic ou au ruban d’aluminium, y compris le pourtour de l’ouverture au plancher.
Installé par AirGreen dans le Grand Montréal
Nous posons et remplaçons des sorties d’air pulsé à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Licence RBQ 5645-9605-01, sous-catégorie 15.8 Ventilation. Pour la disponibilité ou une soumission, appelez-nous au 514 316-2973 ou écrivez à sales@airgreen.ca en précisant le format complet et la quantité.

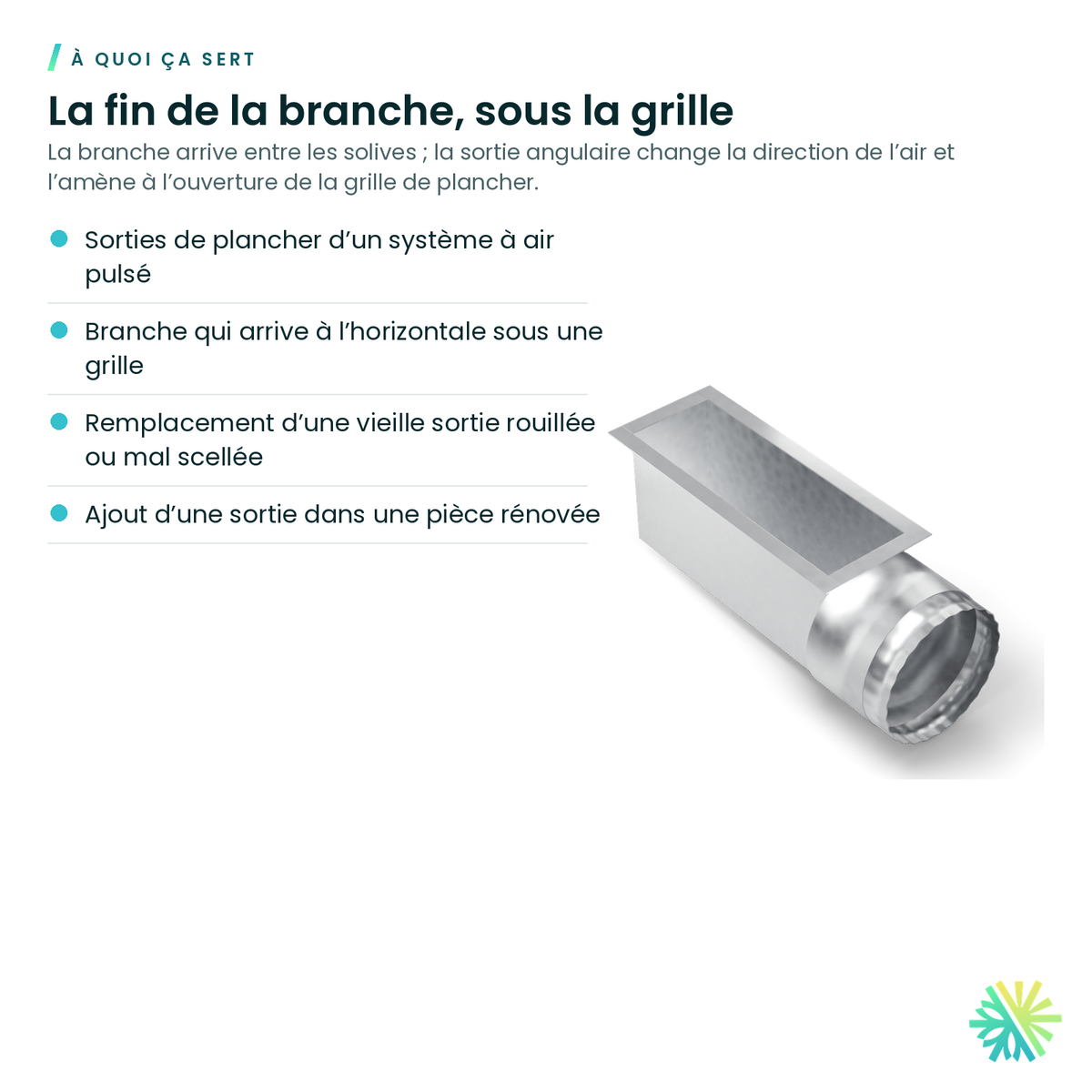

La fin de la branche, sous la grille
La branche arrive entre les solives ; la sortie angulaire change la direction de l’air et l’amène à l’ouverture de la grille de plancher.
- Sorties de plancher d’un système à air pulsé
- Branche qui arrive à l’horizontale sous une grille
- Remplacement d’une vieille sortie rouillée ou mal scellée
- Ajout d’une sortie dans une pièce rénovée

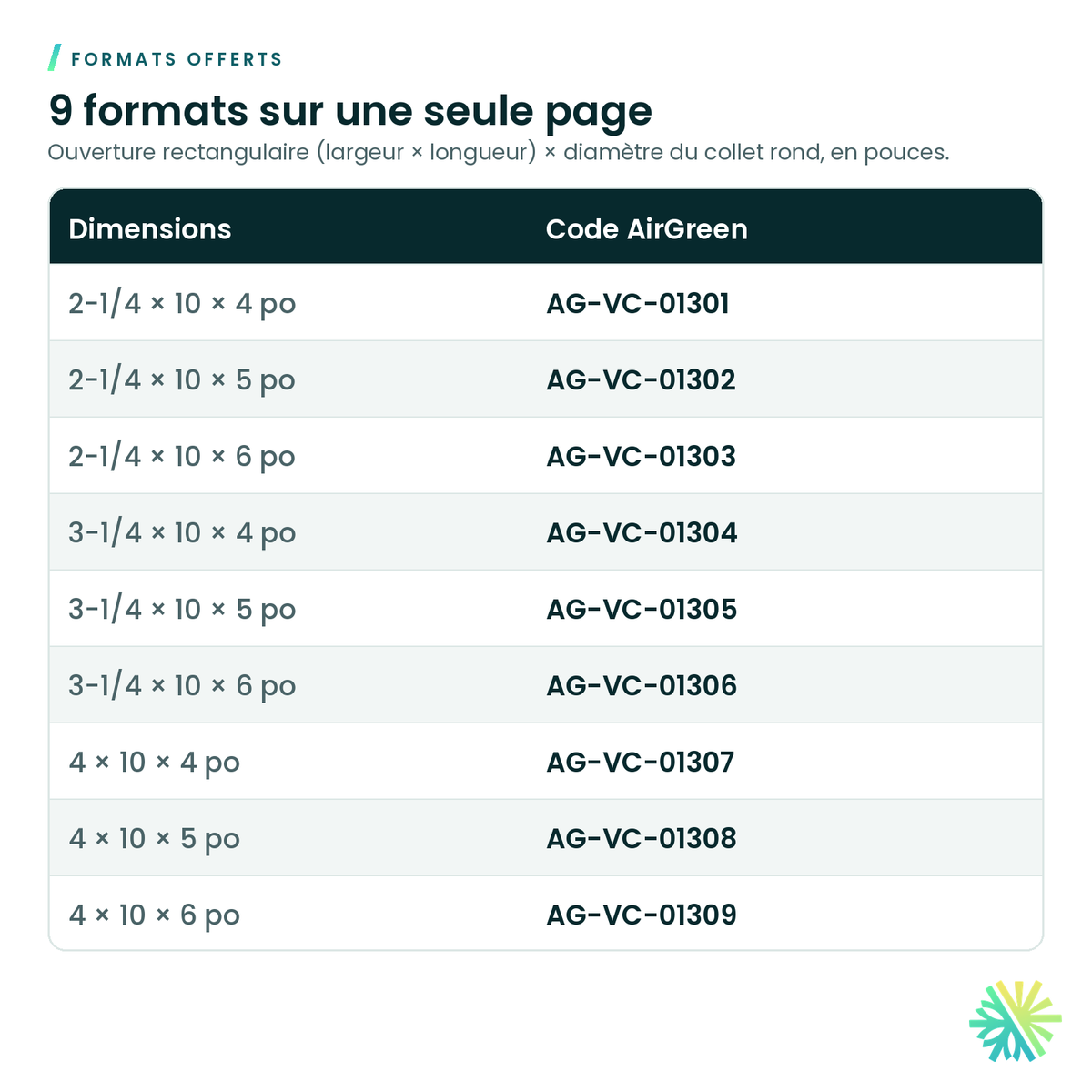

9 formats, une seule page
Chaque format a son propre code AirGreen. Touchez une ligne pour le choisir.
| Dimensions | Code AirGreen |
|---|---|
| 2-1/4 × 10 × 4 po | AG-VC-01301 |
| 2-1/4 × 10 × 5 po | AG-VC-01302 |
| 2-1/4 × 10 × 6 po | AG-VC-01303 |
| 3-1/4 × 10 × 4 po | AG-VC-01304 |
| 3-1/4 × 10 × 5 po | AG-VC-01305 |
| 3-1/4 × 10 × 6 po | AG-VC-01306 |
| 4 × 10 × 4 po | AG-VC-01307 |
| 4 × 10 × 5 po | AG-VC-01308 |
| 4 × 10 × 6 po | AG-VC-01309 |
Ouverture rectangulaire (largeur × longueur) × diamètre du collet rond, en pouces.

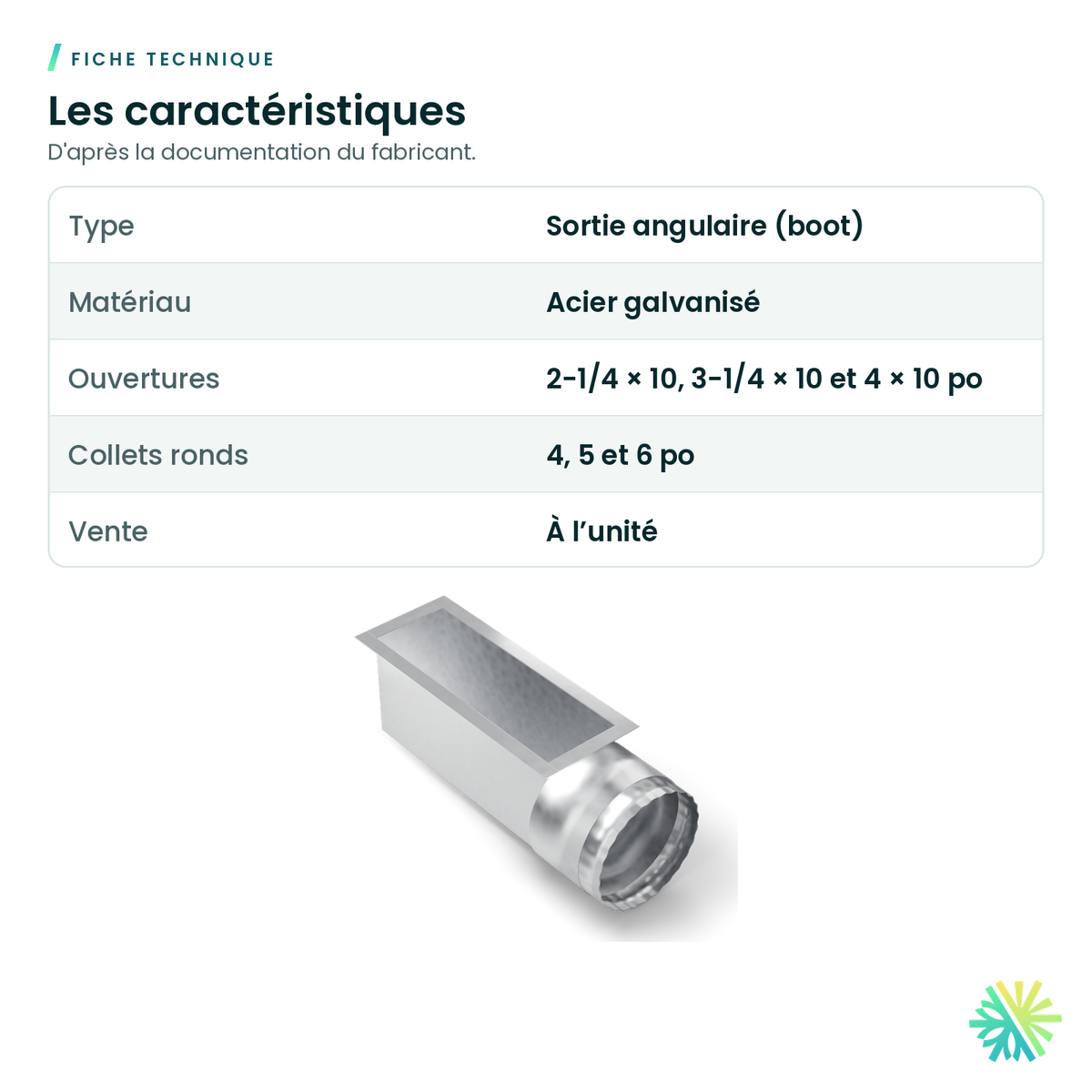

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.
À savoir avant l’installation
- Le format se lit largeur × longueur de l’ouverture rectangulaire, puis diamètre du collet rond.
- Choisissez l’ouverture d’après la grille que vous poserez et le collet d’après le diamètre de la branche.
- Scellez le joint entre la sortie et le plancher ainsi que le collet : c’est là que l’air s’échappe le plus souvent.
- Fixez la sortie aux solives ou au plancher pour qu’elle ne bouge pas quand on pose la grille.
Vous aurez peut-être aussi besoin de
Sortie universelle galvanisée (boot)

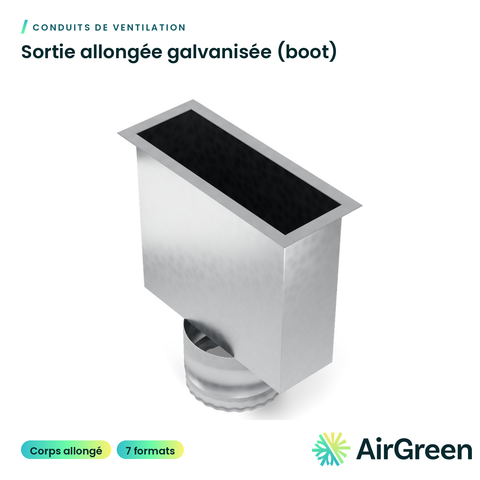

Sortie allongée galvanisée (boot)
Tuyau rond galvanisé – longueur de 60 po
Coude rond galvanisé orientable à 90°
Prise supérieure galvanisée à 90°
Bouchon rond galvanisé
Clavettes pour conduit galvanisé (C et S)
Conduit ovale galvanisé – longueur de 60 poConduits de ventilationTout voir
Questions fréquentes
Comment lire 2-1/4 × 10 × 6 po ?
L’ouverture rectangulaire mesure 2-1/4 po sur 10 po et le collet rond reçoit un conduit de 6 po.
Quelle ouverture choisir ?
Celle qui correspond à la grille posée ou prévue. Si vous remplacez une sortie, mesurez l’ouverture dans le plancher.
Sortie angulaire, universelle ou allongée ?
Les trois relient une branche ronde à une grille. Le choix dépend de la façon dont la branche arrive sous la grille et de l’espace disponible ; envoyez-nous une photo, nous vous orientons.
Pouvez-vous l’installer ?
Oui. Nous posons et remplaçons les sorties d’air pulsé dans le Grand Montréal.
Des sorties d’air bien raccordées
Dites-nous le format et la quantité : nous confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 7 octobre 2026.
