Thermostat électronique HONEYWELL TH114-A-024T/U | Montréal, Laval, Longueuil, Rive Sud & Rive Nord

Dans certaines installations de chauffage électrique, le thermostat ne commande pas directement les plinthes. Il envoie plutôt un signal à basse tension à un relais, qui se charge de commuter la charge à 240 V. Cette architecture se rencontre dans les grandes pièces, les locaux commerciaux, les systèmes dont la charge dépasse la capacité d'un thermostat ordinaire, ou lorsque le thermostat doit être placé loin des appareils de chauffage. Le Honeywell TH114-A-024T/U est conçu pour ce rôle. Version 24 V du thermostat non programmable TH114-A, il offre le même écran rétroéclairé et la même simplicité d'usage, mais il travaille de pair avec un relais électromécanique Aube de la série RC840 ou RC840T.

Une commande à 24 V pour le chauffage électrique sur relais

Le TH114-A-024T commande un étage de chauffage électrique (plinthes, plafonds radiants, convecteurs ou appareils à air pulsé) par l'intermédiaire d'un relais Aube RC840/RC840T. Ce relais n'est pas inclus : il est indispensable au fonctionnement, et nous le prévoyons dans votre projet lorsqu'il n'est pas déjà en place. Le thermostat se raccorde aux bornes R, C et W, fonctionne à 24 V c.a. avec un courant maximal de 0,5 A et ne demande aucune pile. Il est homologué CSA.

Pourquoi passer par un relais

Un thermostat de tension secteur doit supporter tout le courant des appareils qu'il commande. Lorsque la charge est importante ou répartie, ou lorsque le câblage à 240 V jusqu'au thermostat n'est pas souhaitable, on confie la commutation à un relais installé près des appareils ou du panneau. Le thermostat, lui, ne transporte qu'un signal à basse tension. Le TH114-A-024T s'inscrit dans cette logique et fonctionne à 4 cycles par heure, un rythme adapté aux relais électromécaniques.

Un réglage à ne pas oublier

Le sélecteur AF/F de ce modèle doit être positionné sur AF pour cette utilisation. Ce détail d'installation, facile à négliger, fait partie des vérifications systématiques de nos techniciens lors de la mise en service. L'écran rétroéclairé affiche la température et un indicateur de puissance de chauffage; l'interrupteur MARCHE/VEILLE permet la mise au repos de fin de saison. La précision annoncée est de ±0,5 °C.

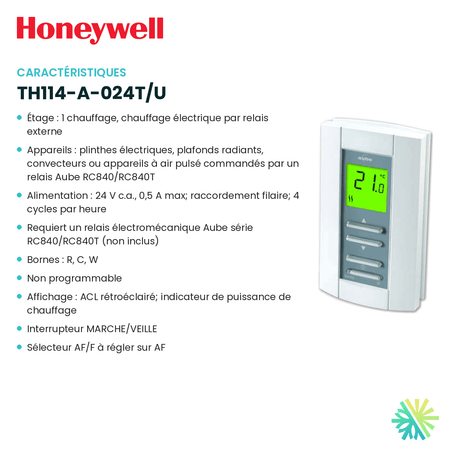

Caractéristiques techniques

• Étage : 1 chauffage, chauffage électrique par relais externe
• Appareils : plinthes électriques, plafonds radiants, convecteurs ou appareils à air pulsé commandés par un relais Aube RC840/RC840T
• Alimentation : 24 V c.a., 0,5 A max; raccordement filaire; 4 cycles par heure
• Requiert un relais électromécanique Aube série RC840/RC840T (non inclus)
• Bornes : R, C, W
• Non programmable
• Affichage : ACL rétroéclairé; indicateur de puissance de chauffage
• Interrupteur MARCHE/VEILLE
• Sélecteur AF/F à régler sur AF
• Plage de réglage : 5 à 30 °C (40 à 86 °F); précision : ±0,5 °C
• Sans pile; homologation CSA; connectivité : aucune
• Dimensions : 124 x 70 x 23 mm (4,89 x 2,76 x 0,91 po)
• Couleur : blanc

Installation du thermostat et du relais

L'installation comprend deux volets. D'abord, le relais RC840 ou RC840T, raccordé au circuit de chauffage à tension secteur, est installé ou vérifié selon la charge des appareils. Ensuite, le thermostat est raccordé au relais par un câble à basse tension sur les bornes R, C et W. Nos techniciens coupent l'alimentation au panneau, vérifient l'absence de tension, contrôlent la charge commandée par le relais et confirment la tension de 24 V disponible au thermostat. Après la mise sous tension, ils règlent le sélecteur AF/F sur AF, puis effectuent un essai de chauffe pour confirmer que le relais répond correctement à chaque demande.

Utilisation au quotidien

Pour l'occupant, rien ne distingue le TH114-A-024T d'un thermostat ordinaire. On règle la température avec les touches de hausse et de baisse, on lit la valeur sur l'écran rétroéclairé, et l'indicateur de puissance montre quand le chauffage est en marche. La commande ne contient aucune horloge à régler et ne demande aucune intervention après une panne de courant. Au printemps, la position VEILLE suspend la demande de chauffage. Cette simplicité convient aussi bien à un salon de grande dimension qu'à un local commercial où plusieurs personnes ajustent la température.

Des habitudes qui font la différence

La simplicité d'un thermostat non programmable plaît à beaucoup de familles et aux personnes âgées qui veulent une commande sans menus. Pour en tirer des économies, il suffit de quelques réflexes : éviter de monter la consigne au maximum pour réchauffer plus vite (le chauffage ne va pas plus vite pour autant), réduire la température des pièces inoccupées et la baisser la nuit. Une commande stable et précise permet ensuite de vivre à une consigne un peu plus basse sans inconfort, ce qui se traduit par une facture plus raisonnable au fil de l'hiver.

Les versions 24 V de la famille TH114/TH115

Notre sélection comprend trois thermostats Honeywell à 24 V pour chauffage électrique sur relais. Le TH114-A-024T/U, présenté ici, est non programmable et travaille avec un relais électromécanique RC840/RC840T à 4 cycles par heure. Le TH114-A-024T-15S/U, également non programmable, utilise des cycles de 15 secondes avec un relais statique RC850/RC850T pour une température encore plus stable. Le TH115-A-024T/U ajoute une programmation sur 7 jours. Si vous préférez une commande directe sans relais, les thermostats TH114-A à tension secteur conviennent aux charges jusqu'à 4000 W à 240 V.

Entretien et utilisation à long terme

Un thermostat électronique pour chauffage électrique ne demande presque aucun entretien. Essuyez le boîtier avec un linge sec et ne bloquez jamais les fentes d'aération : la sonde doit lire l'air de la pièce. Gardez les rideaux, les meubles et les objets à bonne distance des plinthes afin de laisser l'air circuler librement, ce qui aide la commande à maintenir une température stable. Au printemps, il suffit de régler la consigne au minimum ou de mettre la commande en veille si elle le permet. Si l'affichage reste éteint ou si la pièce ne chauffe plus, ne démontez pas l'appareil : coupez le disjoncteur et communiquez avec nous.
