Un appel de service complexe sur un système multi-unités commercial
Chez AirGreen, nous sommes régulièrement appelés pour diagnostiquer et réparer des systèmes CVAC de grande envergure, notamment les installations VRF (Variable Refrigerant Flow) de Mitsubishi Electric.

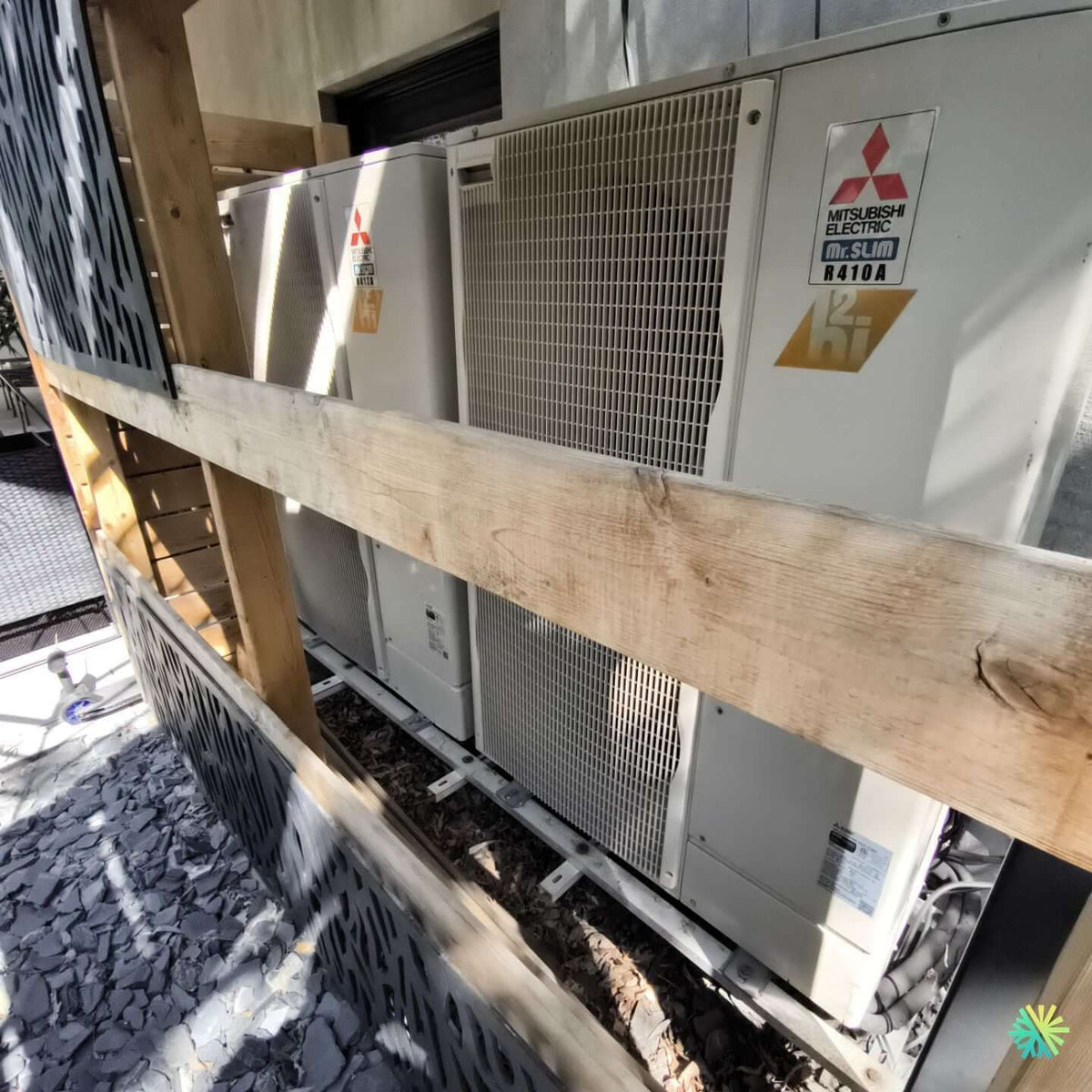

Cette intervention s’est déroulée à Ville Mont-Royal, dans un immeuble commercial récent où plusieurs unités Mr. Slim R410A étaient installées en parallèle pour desservir différents bureaux. Le client avait signalé une alerte de pression anormale sur le contrôleur central, accompagnée d’une perte partielle de climatisation sur l’un des étages.
Diagnostic initial : alarme de communication et déséquilibre de pression
Dès notre arrivée, nos techniciens certifiés Mitsubishi ont effectué une analyse du réseau VRF à l’aide de notre outil de diagnostic dédié Mitsubishi Service Tool.
Les relevés initiaux indiquaient :
-
Une pression d’aspiration inférieure à la normale sur une ligne de circuit.
-
Une température de refoulement élevée sur une autre unité maître.
-
Un code d’erreur U4, indiquant une perte de communication intermittente entre les modules extérieurs et une des cartes intérieures.
Ces indices suggéraient à la fois un problème de débit de réfrigérant et un dysfonctionnement de communication dans le réseau.
Étape 1 : inspection des connexions et des cartes électroniques
Nos techniciens ont ouvert les panneaux de contrôle pour vérifier les connexions de bus de communication (câble 1-2) reliant les différentes unités VRF.
Un léger desserrage de bornes a été observé sur une unité esclave, provoquant des coupures sporadiques dans la transmission de données entre les modules.
Nous avons :
-
Nettoyé et resserré toutes les bornes électriques.
-
Vérifié la continuité du câble de communication.
-
Réinitialisé le contrôleur central pour relancer la séquence de communication.
Étape 2 : vérification du circuit frigorifique
Ensuite, nous avons procédé à une lecture complète des pressions et températures sur les trois compresseurs extérieurs.
L’un des circuits présentait un déséquilibre de charge : un manque partiel de réfrigérant R410A.
Nous avons :
-
Effectué un test d’étanchéité à l’azote sec, confirmant l’absence de fuite active.
-
Rééquilibré la charge de réfrigérant selon les spécifications exactes de Mitsubishi, ajustée au gramme près.
Le but : synchroniser la pression et la température de tous les modules pour rétablir la performance uniforme du réseau VRF.
Étape 3 : recalibrage du système VRF
Une fois le circuit équilibré, nous avons exécuté un auto-test de recalibration via le contrôleur central.
Ce processus, propre aux systèmes Mitsubishi Electric, permet à chaque module intérieur de reconnaître la configuration du réseau et d’optimiser le débit de réfrigérant selon la demande réelle.
Le test a confirmé un fonctionnement stable, sans codes d’erreur, avec un débit et un différentiel de température parfaits.
Étape 4 : maintenance préventive et recommandations
Nous avons profité de l’intervention pour effectuer une inspection complète du système :
-
Nettoyage des filtres des unités extérieures et dégagement des ailettes d’échange thermique.
-
Vérification du serrage des raccords frigorifiques sur l’ensemble du réseau.
-
Contrôle des ventilateurs et des moteurs inverter pour déceler toute usure prématurée.
Nos recommandations au gestionnaire de l’immeuble :
-
Planifier un entretien semestriel du réseau VRF, essentiel pour maintenir la synchronisation du débit et prévenir les alarmes de communication.
-
Nettoyer les filtres intérieurs chaque trimestre pour éviter les chutes de pression.
-
Installer une protection mécanique renforcée autour des unités extérieures, sans obstruer la ventilation (le mur de bois protecteur sera ajusté pour une meilleure circulation d’air).
Résultats : stabilité rétablie et confort optimal dans tout le bâtiment
Après plusieurs heures de tests et d’ajustements, le système VRF Mitsubishi Electric Mr. Slim a retrouvé son équilibre parfait.
Toutes les zones du bâtiment bénéficient désormais d’un refroidissement uniforme, sans surconsommation d’énergie ni surcharge de compresseur.
Le gestionnaire a exprimé sa satisfaction : le réseau, auparavant bruyant et irrégulier, fonctionne maintenant silencieusement et efficacement.
Notre équipe a également fourni un rapport technique complet documentant les pressions, températures, et interventions, afin d’assurer un suivi rigoureux pour les futures maintenances.
