Un remplacement précis dans une ouverture murale existante, avec une attention particulière à l’étanchéité
À Saint-Bruno-de-Montarville, nous avons réalisé l’installation d’un appareil AMANA de type PTAC dans une pièce résidentielle dotée d’un plancher de bois franc. Ce projet illustre bien la rigueur nécessaire lorsqu’un système de climatisation et de chauffage doit être intégré directement dans une ouverture murale existante, à faible hauteur, sans conduits de ventilation et sans unité intérieure suspendue près du plafond.

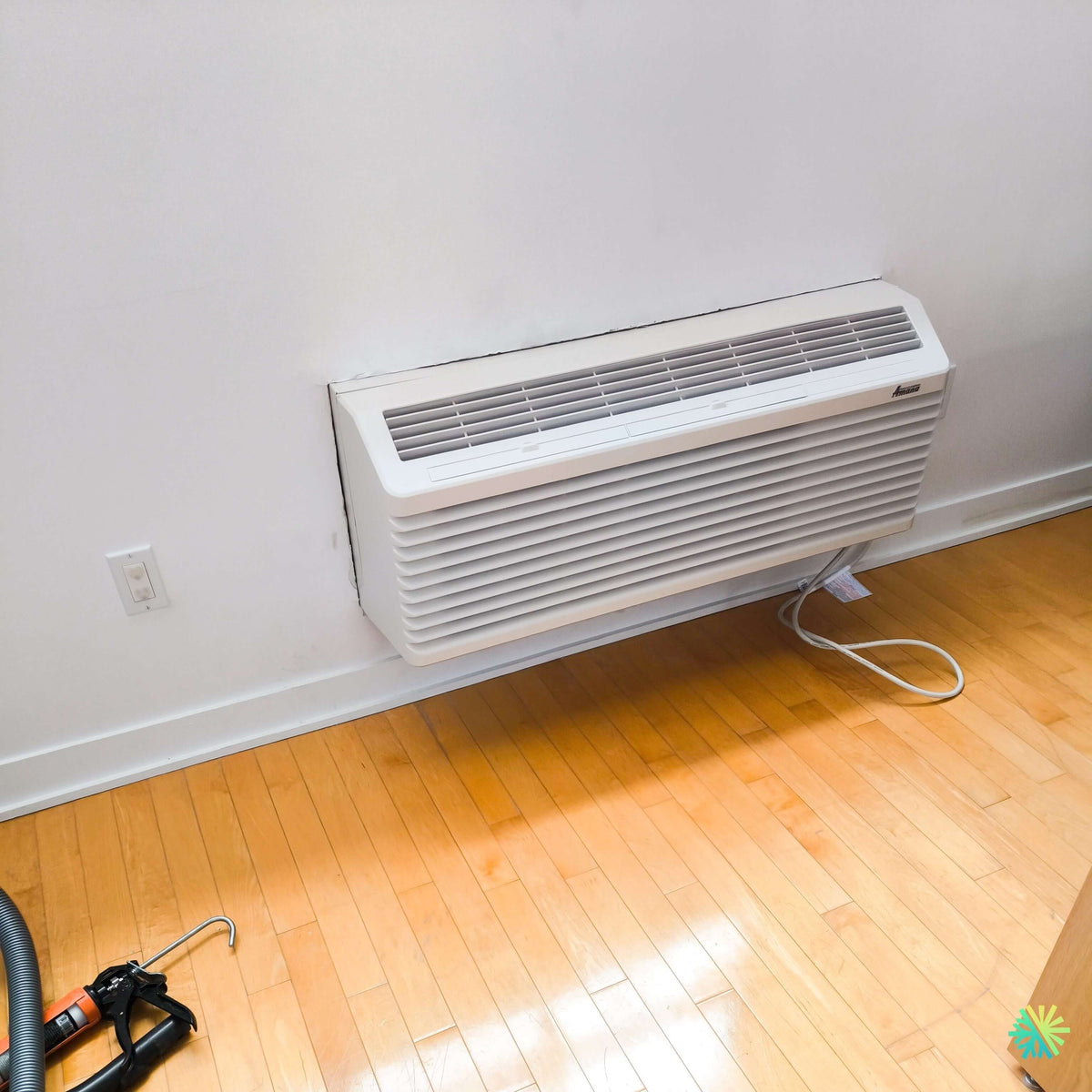

Sur la photo prise pendant les dernières étapes du chantier, nous pouvons voir le PTAC AMANA solidement positionné dans le mur extérieur. Le pistolet à scellant encore présent au sol indique que les travaux de finition et d’étanchéité autour du caisson étaient en cours. Cette étape est loin d’être accessoire : sur un appareil traversant le mur, la qualité du joint périphérique influence directement le confort, la protection contre les infiltrations d’air et la durabilité de l’installation.
Contrairement à une thermopompe murale composée d’une unité intérieure et d’un compresseur extérieur reliés par des conduites frigorifiques, un PTAC regroupe généralement ses principales composantes dans un seul appareil. Une partie du système se trouve dans la pièce, tandis que l’arrière communique avec l’extérieur à travers un manchon mural. Cette configuration compacte convient particulièrement aux logements, aux résidences, aux condominiums, aux hôtels et aux bâtiments où l’installation de conduits ou d’une thermopompe bibloc n’est pas pratique.
Pourquoi un PTAC AMANA convenait à cette configuration
Dans cette pièce de Saint-Bruno, l’emplacement existant au bas du mur permettait d’intégrer l’appareil sans ajouter de réseau de conduits et sans encombrer la partie supérieure de la pièce. Cette configuration conserve les murs disponibles pour l’aménagement tout en assurant une diffusion d’air à partir de la grille frontale.
Le choix d’un PTAC AMANA peut être pertinent lorsque plusieurs contraintes doivent être respectées :
- présence d’une ouverture traversante déjà aménagée;
- impossibilité ou absence d’intérêt à installer une unité extérieure séparée;
- besoin de contrôler la température d’une seule pièce;
- accès limité pour le passage de conduites frigorifiques;
- volonté de conserver une commande locale simple;
- remplacement d’un ancien appareil de dimensions comparables.
L’unité visible possède une large grille de reprise frontale et une sortie d’air située sur le dessus. Cette conception permet à l’appareil d’aspirer l’air de la pièce, de le traiter, puis de le rediriger vers le haut afin de favoriser sa circulation.
Une précision importante concernant le modèle et la capacité
La plaque signalétique n’est pas visible sur la photographie. Nous ne pouvons donc pas attribuer arbitrairement à cet appareil une capacité de 9 000, 12 000 ou 15 000 BTU/h, ni confirmer s’il s’agit d’un modèle avec thermopompe ou d’un climatiseur avec chauffage électrique intégré.
Cette vérification est essentielle dans tout projet de remplacement de PTAC. Deux appareils qui semblent identiques extérieurement peuvent avoir des caractéristiques très différentes :
- capacité de climatisation;
- capacité de chauffage;
- voltage d’alimentation;
- intensité électrique requise;
- type de fiche et de cordon;
- chauffage électrique auxiliaire;
- dimensions du manchon mural;
- rendement énergétique;
- niveau sonore;
- commandes électroniques ou mécaniques.
Chez AMANA, certaines familles de PTAC sont conçues principalement pour la climatisation avec chauffage électrique, alors que d’autres intègrent une fonction de thermopompe. Avant de commander l’appareil, nous vérifions donc le numéro complet du modèle, la plaque électrique, les dimensions de l’ouverture et les besoins réels du bâtiment.
Le manchon mural : la base d’une installation durable
Un PTAC ne doit pas simplement être glissé dans une ouverture. Il doit être installé dans un manchon mural compatible, stable et correctement positionné.
Le manchon remplit plusieurs fonctions :
- soutenir le poids de l’appareil;
- séparer la structure du bâtiment des composantes mécaniques;
- faciliter le retrait futur du PTAC;
- protéger l’ouverture contre l’eau;
- maintenir un alignement adéquat entre l’intérieur et l’extérieur;
- limiter les vibrations transmises au mur.
Lors du remplacement d’un appareil existant, il peut être tentant de conserver automatiquement l’ancien manchon. Cette décision doit toutefois être prise après une inspection complète. Un manchon déformé, rouillé, mal nivelé ou incompatible peut provoquer des infiltrations, des bruits de vibration et un mauvais écoulement du condensat.
Dans le projet montré, le PTAC est inséré à faible hauteur au-dessus de la plinthe. Cette disposition exige une prise de mesures précise pour éviter tout contact inutile avec le plancher, préserver l’accès au panneau frontal et permettre le retrait du filtre.
L’inclinaison vers l’extérieur
Le positionnement du manchon doit favoriser l’évacuation de l’eau vers l’extérieur. Un PTAC peut produire du condensat pendant son fonctionnement en climatisation. Selon la conception de l’appareil, une partie de cette eau peut être évacuée, réutilisée pour améliorer l’échange thermique ou dirigée vers l’extérieur.
Une mauvaise inclinaison peut entraîner :
- une accumulation d’eau dans le caisson;
- des bruits de ruissellement;
- des odeurs;
- de la corrosion;
- une fuite vers le plancher intérieur;
- des dommages au bas du mur.
Nous portons donc une attention particulière à la pente, au support et à l’état de la partie extérieure du manchon avant la mise en marche.
L’étanchéité périphérique observée sur ce chantier
La photographie permet de distinguer un léger espace autour de certaines portions du caisson, notamment vers le haut et le côté gauche. Le matériel de scellement visible au sol confirme que l’installation se trouvait à l’étape des finitions.
Cette zone doit être traitée avec soin. Un joint appliqué uniquement en surface peut sembler propre tout en laissant passer de l’air derrière l’appareil. Nous cherchons plutôt à créer une barrière continue et adaptée aux matériaux présents.
Une finition adéquate peut comprendre :
- le remplissage des espaces excessifs avec un matériau isolant approprié;
- l’application d’un scellant compatible;
- la continuité de l’étanchéité intérieure;
- la protection du pourtour extérieur;
- la vérification des angles et du dessous du manchon;
- l’ajout d’une moulure lorsque la configuration l’exige.
À Saint-Bruno, comme ailleurs sur la Rive-Sud, les écarts importants de température entre l’hiver et l’été mettent rapidement en évidence les défauts de scellement. Une petite ouverture peut créer un courant d’air froid, une condensation localisée ou une sensation d’inconfort près du plancher.
Une alimentation électrique à valider avant le remplacement
Le cordon d’alimentation est visible du côté droit de l’appareil. Cette configuration est courante pour les PTAC, mais la présence d’une prise à proximité ne garantit pas que le circuit est compatible.
Avant de brancher un nouvel appareil, nous devons confirmer :
- le voltage requis;
- le calibre du disjoncteur;
- l’intensité maximale;
- le type de prise;
- la configuration de la fiche;
- l’absence de surcharge sur le circuit;
- la conformité du raccordement.
Les PTAC peuvent être offerts dans plusieurs configurations électriques. Un appareil utilisant une alimentation de 208 ou 230 volts ne peut pas être installé sur un circuit de 120 volts simplement en changeant la prise. De la même manière, une unité équipée d’un élément chauffant électrique plus important peut exiger une capacité de circuit différente de celle de l’ancien appareil.
Lors d’une installation CVAC, nous évitons également de laisser un cordon sous tension mécanique, coincé derrière un meuble ou exposé à un passage fréquent. Le câble doit rester accessible et être acheminé proprement.
La circulation de l’air devant et au-dessus du PTAC
Un PTAC a besoin d’un dégagement suffisant pour aspirer et distribuer l’air. La grande grille frontale visible sur l’appareil ne doit pas être bloquée par un canapé, un lit, des rideaux épais ou un meuble.
Il faut aussi préserver l’espace au-dessus de la sortie d’air. Une tablette installée trop près peut dévier le débit vers l’appareil, créer une recirculation et réduire l’uniformité de la température.
Dans une pièce avec plancher de bois comme celle-ci, nous recommandons de surveiller également toute trace d’humidité sous l’unité. Une inspection visuelle périodique permet de repérer rapidement une anomalie avant qu’elle n’endommage le plancher ou la plinthe.
Les vérifications réalisées lors de la mise en service
Une fois l’appareil fixé, scellé et alimenté, la mise en service ne consiste pas seulement à appuyer sur le bouton de démarrage. Nous vérifions le comportement complet de l’unité.
Nos contrôles comprennent notamment :
- le démarrage du ventilateur;
- la variation des vitesses disponibles;
- la production d’air froid;
- le fonctionnement du chauffage, lorsque présent;
- la réponse du thermostat;
- l’absence de vibration anormale;
- la stabilité du caisson;
- le fonctionnement des volets;
- l’écoulement du condensat;
- l’absence d’infiltration d’air autour du manchon;
- le niveau sonore dans la pièce.
Nous inspectons aussi la façade pour confirmer qu’elle est bien enclenchée. Un panneau mal repositionné après le nettoyage du filtre peut vibrer ou produire un bruit intermittent.
Rendement énergétique : ne pas se fier uniquement au nombre de BTU
Pour choisir un PTAC, la capacité n’est qu’un élément parmi d’autres. Un appareil surdimensionné peut refroidir rapidement, mais fonctionner par cycles courts et moins bien contrôler l’humidité. À l’inverse, une unité trop petite peut fonctionner presque continuellement sans atteindre la température demandée.
Le choix doit tenir compte de plusieurs facteurs :
- superficie de la pièce;
- hauteur du plafond;
- orientation des fenêtres;
- qualité de l’isolation;
- exposition au soleil;
- nombre d’occupants;
- appareils produisant de la chaleur;
- étage du logement;
- pertes d’air autour de l’ouverture;
- climat local de Saint-Bruno.
Les valeurs de rendement, comme l’EER, le CEER ou les données de performance en chauffage, doivent être confirmées à partir de la documentation correspondant au numéro exact du modèle AMANA. Nous évitons d’utiliser les données d’une autre capacité simplement parce que la façade extérieure semble identique.
Admissibilité aux subventions pour un PTAC
Un PTAC ne doit pas être présumé admissible aux mêmes programmes qu’une thermopompe murale bibloc ou qu’une thermopompe centrale. Les programmes d’aide financière imposent généralement des critères précis concernant le type d’équipement, la certification, le numéro de référence énergétique et les performances à basse température.
Avant de présenter une économie potentielle, il faut vérifier :
- la catégorie exacte de l’appareil;
- son numéro de modèle complet;
- son numéro de certification, lorsque disponible;
- les règles du programme en vigueur;
- le type de bâtiment;
- la source de chauffage remplacée;
- la date d’achat et d’installation.
Chez AirGreen, nous préférons confirmer l’admissibilité avant la signature plutôt que de présenter une subvention incertaine. Cette méthode protège le propriétaire contre les mauvaises surprises et facilite la préparation des documents.
Ce que cette installation à Saint-Bruno enseigne aux propriétaires
Les erreurs fréquentes à éviter lors du remplacement d’un PTAC
Le remplacement d’un appareil traversant peut sembler simple, surtout lorsque l’ouverture est déjà présente. Pourtant, plusieurs erreurs peuvent compromettre le résultat.
Commander uniquement selon la largeur de la façade
La façade ne confirme ni la profondeur, ni la position des ouvertures d’air, ni la compatibilité du manchon. Il faut mesurer le caisson complet et vérifier les instructions du fabricant.
Réutiliser un ancien manchon sans inspection
La corrosion peut être cachée sous l’appareil. Un manchon affaibli ou mal incliné doit être corrigé avant l’installation.
Négliger le scellement extérieur
Un joint intérieur impeccable ne suffit pas lorsque l’eau peut pénétrer derrière le manchon à partir de la façade extérieure.
Brancher l’appareil sur une prise non compatible
La forme de la fiche, le voltage et la protection du circuit doivent correspondre exactement aux exigences du modèle.
Bloquer la reprise d’air avec un meuble
Un PTAC a besoin de respirer. Une obstruction augmente le bruit, réduit le débit et peut entraîner une perte de performance.
Oublier l’accès au filtre
Le filtre doit pouvoir être retiré sans démonter un meuble ou déplacer un objet lourd. Cet accès influence directement la régularité de l’entretien CVAC.
Entretien recommandé après l’installation
Un PTAC fonctionne dans un espace compact où le filtre, l’évaporateur, le ventilateur et le bac de condensat sont rapprochés. L’entretien régulier est donc essentiel.
Le propriétaire devrait :
- nettoyer ou inspecter le filtre chaque mois pendant les périodes d’utilisation intensive;
- garder la grille frontale dégagée;
- surveiller les bruits nouveaux;
- vérifier l’absence d’eau au sol;
- nettoyer délicatement la façade;
- faire inspecter l’appareil lorsque le débit diminue;
- vérifier périodiquement le scellement autour du manchon.
Un filtre chargé de poussière réduit le débit d’air et oblige le système à fonctionner plus longtemps. Dans un logement occupé par des personnes sensibles à la poussière, avec des animaux ou près d’une rue achalandée, le nettoyage peut être requis plus fréquemment.
Une solution compacte, mais qui exige une installation complète
Ce projet à Saint-Bruno-de-Montarville démontre qu’un appareil compact ne signifie pas une installation improvisée. Le rendement d’un AMANA PTAC dépend autant du choix du modèle que de la préparation du mur, du manchon, du raccordement électrique, de l’étanchéité et des essais de fonctionnement.
La photo montre une installation proprement intégrée à la pièce, avec un appareil positionné de niveau au-dessus de la plinthe et une façade accessible pour l’entretien. Les travaux de scellement en cours autour du caisson constituent une étape déterminante pour obtenir un résultat confortable pendant les hivers de la Rive-Sud et les périodes chaudes et humides de l’été.
Chez AirGreen, nous intervenons pour l’installation, le remplacement, le diagnostic et l’entretien de systèmes CVAC à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Dans le cas d’un PTAC, notre approche commence toujours par l’identification exacte de l’équipement et la validation de l’ouverture existante. Cette préparation permet d’éviter les adaptations inutiles, les problèmes électriques et les infiltrations qui apparaissent souvent après une installation trop rapide.
