Une installation où la qualité du travail se vérifie aussi derrière le panneau frontal
À Saint-Barnabé-Sud, nous avons réalisé l’installation d’un PTAC GENERAL ELECTRIC Zoneline dans une pièce résidentielle où l’appareil devait prendre place directement sous une grande fenêtre, à proximité immédiate d’une plinthe électrique. La photographie prise pendant l’intervention montre le Zoneline sans son panneau décoratif inférieur, laissant visibles l’échangeur intérieur, les connexions électriques, la mise à la terre, le compartiment de commande et plusieurs éléments normalement dissimulés une fois l’installation terminée.
Cette étape du chantier est particulièrement révélatrice de notre méthode. Une installation de PTAC ne doit pas être jugée uniquement lorsque la façade est remise en place. Avant de fermer l’appareil, nous devons confirmer que le châssis est correctement assis dans son manchon, que les composants n’ont pas été déplacés pendant la manutention, que les câbles sont bien positionnés, que l’échangeur est intact et que rien ne risque de vibrer, de frotter ou d’entraver la circulation d’air.
Dans ce projet à Saint-Barnabé-Sud, le résultat recherché était clair : remplacer ou intégrer une unité autonome capable de climatiser et, selon sa configuration exacte, de contribuer au chauffage de la pièce, tout en conservant une installation compacte et accessible.
Un PTAC GENERAL ELECTRIC Zoneline installé dans une ouverture précise
Un PTAC, ou appareil terminal autonome de climatisation et de chauffage, regroupe dans un même châssis les principales composantes frigorifiques et de ventilation. Contrairement à une thermopompe murale conventionnelle, il n’utilise pas une unité extérieure séparée reliée à l’intérieur par des conduites de réfrigérant.
Le châssis traverse plutôt le mur extérieur dans un manchon métallique prévu à cet effet. La partie avant traite l’air de la pièce, tandis que la partie arrière échange la chaleur avec l’extérieur.
Cette architecture présente plusieurs avantages dans des bâtiments où l’on souhaite :
- climatiser une pièce indépendamment des autres;
- éviter l’installation d’un réseau de conduits;
- ne pas ajouter d’unité de condensation visible sur la façade;
- réutiliser une ouverture murale déjà existante;
- conserver des commandes locales accessibles;
- faciliter le remplacement futur du châssis.
La simplicité apparente du concept ne signifie toutefois pas que l’installation soit automatique. La qualité du résultat dépend directement de la compatibilité entre l’appareil, le manchon mural, la grille extérieure, l’ouverture architecturale et l’alimentation électrique.

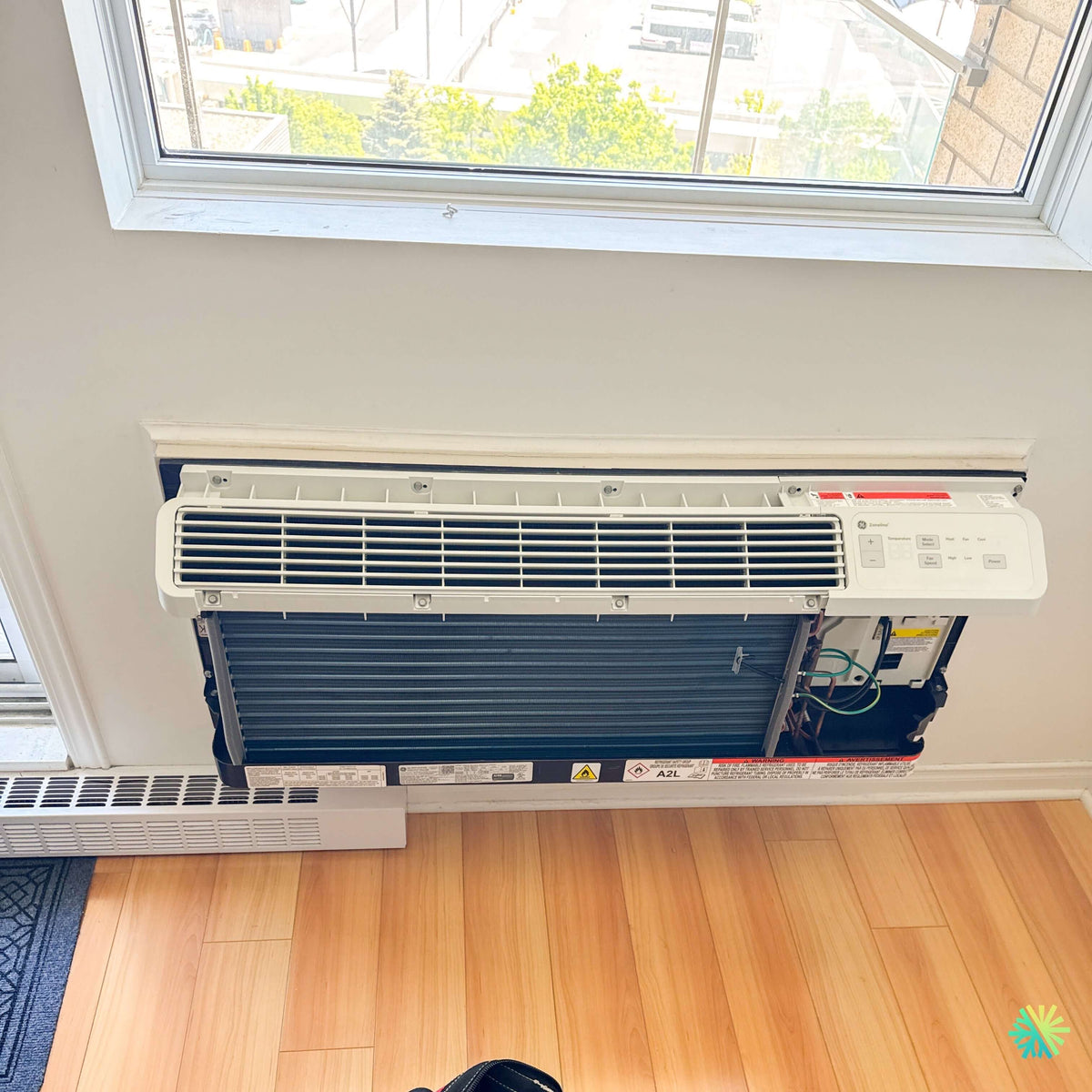

Ce que la photo de chantier permet de voir
Sur l’image, la partie inférieure du panneau avant a été retirée. Cette configuration nous permettait d’accéder aux composantes nécessaires à l’inspection et à la mise en service.
On distingue notamment :
- la large batterie intérieure à ailettes;
- la grille supérieure de diffusion d’air;
- le panneau de commande du GE Zoneline;
- les conducteurs électriques situés du côté droit;
- le fil de mise à la terre;
- le compartiment technique;
- les étiquettes de sécurité et d’identification;
- les points de fixation de la façade;
- le châssis inséré dans son ouverture murale.
Cette vue montre également pourquoi la manutention d’un PTAC doit être soigneuse. Les ailettes de l’échangeur sont relativement minces. Elles peuvent être déformées si un outil, une main ou une pièce de façade est appuyé directement contre la batterie.
Des ailettes fortement écrasées réduisent le passage de l’air et peuvent nuire au rendement de l’appareil. Nous travaillons donc de manière à préserver l’échangeur et à éviter toute pression inutile sur sa surface.
Une ouverture sous fenêtre qui devait rester propre et fonctionnelle
L’appareil a été installé sous une fenêtre de grande dimension. Le bas de l’ouverture présente une finition intérieure avec moulure, ce qui imposait un positionnement précis pour que le PTAC s’intègre correctement sans nuire à la fenêtre ni à son cadrage.
Dans ce genre de configuration, quelques millimètres peuvent faire une différence. Un appareil trop haut peut gêner l’ouverture de la fenêtre, compromettre le dégagement supérieur ou rendre la façade difficile à retirer. Un appareil trop bas peut laisser un espace visible, créer une finition irrégulière ou modifier la pente requise vers l’extérieur.
Nous vérifions notamment :
- la hauteur totale du châssis;
- l’épaisseur et l’état du manchon;
- la position de la grille extérieure;
- l’alignement du PTAC par rapport au mur;
- la possibilité de retirer la façade pour l’entretien;
- le dégagement sous la tablette de fenêtre;
- l’absence de pression sur les moulures;
- l’étanchéité tout autour de l’ouverture.
La façade doit ensuite pouvoir être installée sans forcer. Lorsqu’un panneau ne s’insère pas normalement, il ne faut pas simplement le pousser davantage. Une résistance peut indiquer un mauvais alignement, un câble déplacé, une pièce mal positionnée ou un châssis qui n’est pas complètement engagé dans le manchon.
La proximité d’une plinthe électrique : un élément à intégrer au fonctionnement de la pièce
La photographie montre une plinthe électrique immédiatement à gauche du PTAC. Cette disposition est fréquente dans les appartements, les condos et certains bâtiments multilogements du Québec.
La présence des deux appareils dans un espace rapproché demande une attention particulière. Nous devons éviter que la plinthe électrique chauffe directement la sonde de température du Zoneline ou influence artificiellement la température mesurée près de l’appareil.
Une interaction mal gérée peut provoquer des cycles irréguliers. Par exemple, la plinthe peut chauffer l’air près du PTAC tandis que le reste de la pièce demeure plus froid. Le Zoneline pourrait alors réduire son fonctionnement trop tôt, simplement parce que sa zone immédiate est déjà chaude.
Pour améliorer le confort, nous recommandons généralement :
- de ne pas placer de meuble devant le PTAC ou la plinthe;
- de garder les grilles des deux appareils libres;
- d’éviter les rideaux longs devant la plinthe;
- d’utiliser des consignes cohérentes entre les deux systèmes;
- de ne pas faire fonctionner inutilement les deux appareils à pleine puissance;
- de surveiller la température au centre de la pièce, et non seulement près de la fenêtre.
Selon la configuration exacte du Zoneline installé, la plinthe peut conserver son rôle de chauffage principal, servir d’appoint ou être maintenue à une consigne légèrement inférieure.
Inspection de l’alimentation et des connexions internes
L’accès au côté droit de l’appareil nous permettait de vérifier visuellement le compartiment électrique avant la fermeture de la façade. Cette étape fait partie d’une installation CVAC responsable.
Nous nous assurons que :
- les conducteurs ne sont pas pincés;
- la mise à la terre est solidement raccordée;
- aucun câble ne touche une arête coupante;
- les connecteurs sont bien engagés;
- le câblage est éloigné des pièces mobiles;
- aucun fil ne repose contre une partie pouvant devenir chaude;
- le compartiment de commande peut être refermé correctement;
- l’alimentation correspond aux exigences de la plaque signalétique.
La tension et la configuration électrique d’un PTAC peuvent varier d’un modèle à l’autre. Certaines unités utilisent une prise spécialisée, tandis que d’autres configurations sont raccordées différemment selon les exigences du fabricant et du bâtiment.
Il est donc essentiel de ne pas choisir un nouvel appareil uniquement parce qu’il entre physiquement dans l’ouverture. Il doit également être compatible avec le circuit électrique disponible.
Le numéro de modèle complet reste essentiel
Le mot Zoneline visible sur le panneau de commande identifie la gamme GENERAL ELECTRIC, mais il ne suffit pas à déterminer précisément la capacité, le type de chauffage, la tension ou l’efficacité énergétique de l’unité.
La gamme comprend différentes versions. Pour confirmer les spécifications exactes, nous devons lire la plaque signalétique complète.
Les informations importantes comprennent généralement :
- le numéro de modèle;
- le numéro de série;
- la tension;
- la fréquence;
- l’intensité;
- la capacité de climatisation;
- le type de chauffage;
- la puissance de l’élément électrique, lorsqu’il est présent;
- le type de réfrigérant;
- les protections électriques requises.
La capacité en BTU n’est pas suffisamment lisible sur la photographie pour être affirmée avec certitude. Chez AirGreen, nous préférons conserver cette précision plutôt que d’attribuer une puissance approximative à partir de la taille du châssis.
Le choix de la capacité ne devrait pas reposer uniquement sur l’ancien PTAC
Dans plusieurs projets à Montréal, Laval, Longueuil, sur la Rive Nord et sur la Rive Sud, nous constatons que l’ancien appareil n’était pas nécessairement de la bonne capacité.
Certains PTAC ont été installés plusieurs décennies auparavant, à une époque où l’isolation, les fenêtres et l’usage de la pièce étaient différents. D’autres ont été choisis simplement selon la dimension de l’ouverture disponible.
Pour sélectionner correctement une nouvelle unité, il faut considérer :
- la superficie de la pièce;
- la hauteur du plafond;
- le nombre et la dimension des fenêtres;
- l’orientation solaire;
- l’isolation du bâtiment;
- l’étanchéité de l’enveloppe;
- l’étage où se trouve le logement;
- le nombre d’occupants;
- les appareils qui dégagent de la chaleur;
- les besoins réels en climatisation et en chauffage.
Un appareil surdimensionné peut refroidir rapidement sans assurer une déshumidification adéquate. Il peut aussi effectuer de nombreux cycles courts, ce qui nuit au confort et peut augmenter l’usure.
À l’inverse, un PTAC sous-dimensionné peut fonctionner presque continuellement pendant les périodes chaudes sans atteindre la température demandée.
Une mise en service méthodique avant de refermer le GENERAL ELECTRIC Zoneline
Avant de remettre les panneaux décoratifs, nous procédons à plusieurs vérifications. Cette étape permet de détecter immédiatement un bruit, une vibration ou un comportement inhabituel pendant que les composantes restent accessibles.
Vérification du châssis dans le manchon mural
Le châssis doit être entièrement inséré et stable. Nous contrôlons son appui ainsi que son alignement.
Une mauvaise insertion peut entraîner :
- une vibration excessive;
- un espace visible entre la façade et le mur;
- une mauvaise séparation entre l’air intérieur et l’air extérieur;
- une recirculation de l’air chaud à l’arrière;
- une pression anormale sur les panneaux;
- une fermeture difficile de la façade.
Le manchon doit également offrir la pente prescrite vers l’extérieur. Cette pente favorise la gestion de l’eau de condensation et réduit le risque d’écoulement vers l’intérieur.
Gestion de la condensation
En climatisation, l’échangeur intérieur retire de l’humidité de l’air. Cette humidité devient de l’eau dans le bac de l’appareil.
Selon la conception du Zoneline, une partie de cette eau peut être utilisée pour améliorer l’échange thermique du côté extérieur. L’excédent doit toutefois être évacué sans revenir dans la pièce.
Nous inspectons donc :
- la position du châssis;
- l’état général du bac;
- les passages d’eau accessibles;
- l’absence de débris;
- la pente du manchon;
- les signes d’anciennes infiltrations;
- l’état du mur et du plancher sous l’unité.
Une fuite intérieure n’est jamais un comportement à ignorer. Elle peut être causée par une mauvaise pente, une obstruction, un bac endommagé, une installation inadéquate ou une accumulation importante de saleté.
Vérification du débit d’air
Une fois l’appareil en fonctionnement, nous contrôlons la reprise d’air et le soufflage. Le débit doit être régulier sur la largeur de la grille.
Un débit insuffisant peut provenir :
- de filtres sales;
- d’une batterie obstruée;
- d’un ventilateur encrassé;
- d’un panneau mal installé;
- d’un meuble placé devant l’unité;
- d’un rideau bloquant le dessus;
- d’une vitesse de ventilation inappropriée;
- d’un problème mécanique ou électrique.
L’image montre la batterie intérieure entièrement exposée, ce qui facilitait son inspection visuelle avant la fermeture. Une batterie propre et intacte contribue directement à une meilleure circulation d’air.
Contrôle des vibrations et du bruit
Les PTAC réunissent le compresseur et les ventilateurs dans un seul châssis. Ils produisent donc un niveau sonore plus perceptible qu’un climatiseur mural dont le compresseur est installé à l’extérieur.
Cela ne signifie toutefois pas qu’un claquement, un frottement ou une vibration métallique soit normal.
Nous écoutons attentivement :
- le démarrage du ventilateur;
- le changement de vitesse;
- l’activation du compresseur;
- la stabilité du panneau de commande;
- la présence de vibrations dans le manchon;
- les contacts possibles entre les pièces;
- les résonances transmises au mur.
Un câble mal positionné ou une façade mal clipsée peut produire un bruit qui semble provenir du moteur. C’est pourquoi nous testons l’appareil avant et après la fermeture des panneaux.
Étanchéité autour de l’ouverture murale
Un PTAC traverse directement l’enveloppe du bâtiment. L’étanchéité du manchon est donc fondamentale, particulièrement au Québec.
Une infiltration d’air froid autour de l’unité peut entraîner :
- une sensation de courant d’air;
- un inconfort près de la fenêtre;
- une consommation de chauffage plus élevée;
- de la condensation sur le mur;
- du givre dans certaines conditions;
- l’entrée d’humidité ou d’insectes;
- une dégradation des matériaux autour de l’ouverture.
Dans ce projet de Saint-Barnabé-Sud, nous avons porté attention à la jonction entre le châssis, le manchon et la finition intérieure sous la fenêtre. Le but est d’obtenir une installation propre qui ne repose pas seulement sur la façade décorative pour cacher les espaces.
Remise en place de la façade
Une fois les contrôles terminés, le panneau inférieur peut être remis en place. Il doit s’aligner avec le panneau de commande et la grille supérieure, sans laisser de jeu anormal.
La façade remplit plusieurs fonctions :
- elle protège les composantes;
- elle dirige la reprise d’air;
- elle maintient les filtres en position;
- elle améliore l’apparence;
- elle limite l’accès aux connexions électriques;
- elle contribue au contrôle du bruit.
Un panneau mal installé peut vibrer, réduire le débit ou être difficile à retirer lors du prochain entretien CVAC.
Conseils remis au client après l’installation
Nous expliquons toujours les gestes qui permettent de conserver le rendement de l’appareil.
Nettoyer les filtres régulièrement
Les filtres du PTAC doivent être inspectés fréquemment, surtout si la pièce contient des animaux, si des travaux ont été réalisés ou si l’appareil fonctionne plusieurs heures par jour.
Un filtre sale peut entraîner :
- une diminution du débit;
- une baisse de capacité;
- un fonctionnement plus long;
- davantage de bruit;
- l’accumulation de poussière sur l’échangeur;
- une consommation électrique plus élevée.
Laisser la partie avant dégagée
Le Zoneline ne doit pas être caché derrière un canapé, une commode ou un grand fauteuil. La grande grille avant doit pouvoir reprendre l’air librement.
Nous conseillons de conserver un espace dégagé devant l’appareil et au-dessus de la sortie d’air.
Surveiller les premiers signes d’un problème
Il est préférable de demander une vérification dès l’apparition de symptômes tels que :
- eau sur le plancher;
- odeur persistante;
- bruit de frottement;
- vibration inhabituelle;
- air insuffisamment froid;
- cycles très courts;
- appareil qui ne répond plus aux commandes;
- disjoncteur qui se déclenche;
- chaleur excessive au niveau de la prise ou du cordon.
Une intervention précoce permet souvent d’éviter des dommages plus importants.
Subventions : pourquoi le modèle précis doit être vérifié
Un PTAC muni d’une fonction de thermopompe n’est pas automatiquement admissible aux mêmes programmes qu’une thermopompe murale ou une thermopompe centrale.
Les programmes d’aide financière peuvent imposer :
- une catégorie d’équipement précise;
- un modèle certifié;
- un numéro AHRI admissible;
- une performance minimale à basse température;
- une installation par un entrepreneur qualifié;
- des documents d’achat détaillés;
- des conditions relatives au bâtiment.
Pour cette raison, l’admissibilité d’un GENERAL ELECTRIC Zoneline doit toujours être vérifiée à partir du numéro de modèle complet et des règles en vigueur au moment de l’installation. Nous ne promettons pas de subvention simplement parce que l’unité offre du chauffage et de la climatisation.
Les erreurs fréquentes lors d’un remplacement de PTAC
Notre expérience en installation et en service nous permet d’identifier plusieurs erreurs récurrentes.
-
Commander une unité uniquement selon sa largeur.
Deux PTAC de dimensions semblables peuvent être incompatibles avec le même manchon. -
Conserver une grille extérieure inadéquate.
Une mauvaise grille peut provoquer une recirculation de l’air rejeté. -
Négliger la pente.
Une mauvaise inclinaison peut entraîner des fuites d’eau vers l’intérieur. -
Écraser les ailettes de l’échangeur pendant l’installation.
Cela réduit la surface de passage de l’air. -
Pincer un fil en remettant le panneau.
Le câblage doit rester à l’intérieur des passages prévus. -
Utiliser une rallonge électrique.
Un PTAC doit être alimenté selon les spécifications du fabricant. -
Bloquer la façade avec un meuble.
Le débit d’air et l’accès aux filtres deviennent insuffisants. -
Ignorer l’état du manchon existant.
Un manchon rouillé, déformé ou mal étanché peut compromettre une unité neuve.
Le résultat recherché à Saint-Barnabé-Sud
Cette installation du PTAC GENERAL ELECTRIC Zoneline à Saint-Barnabé-Sud illustre une partie du travail que le client ne voit généralement pas une fois le projet terminé.
Derrière la façade, nous avons vérifié l’échangeur, les connexions, la mise à la terre, la stabilité du châssis et l’intégration dans l’ouverture. Nous avons également tenu compte de la fenêtre, de la finition murale, de la plinthe électrique et de l’espace nécessaire à l’entretien futur.
Le résultat final devait être propre, stable et facile à utiliser, mais aussi techniquement cohérent avec le bâtiment.
Chez AirGreen, nous appliquons cette même rigueur à nos projets de PTAC, de thermopompe, de climatiseur mural et d’autres systèmes de CVAC à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et dans les municipalités environnantes.
Une installation réussie ne dépend pas seulement de la marque de l’appareil. Elle repose sur la compatibilité de l’ensemble, la qualité des vérifications et le soin apporté à chaque détail avant la remise en service.
