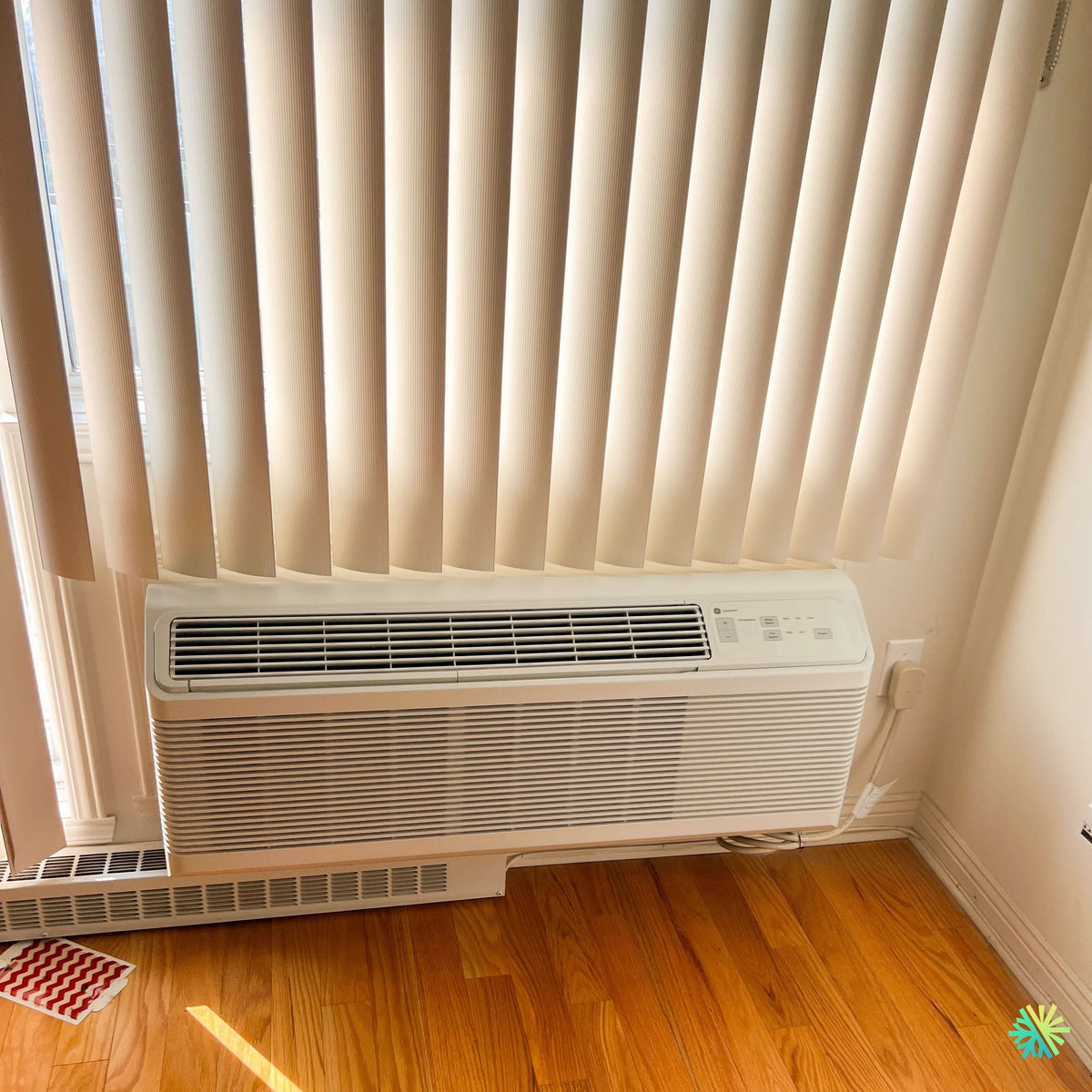

Installation d’un PTAC GENERAL ELECTRIC Zoneline sous fenêtre à Saint-Dominique, en Montérégie

Un PTAC installé dans un espace où les stores, la plinthe électrique et la circulation d’air devaient être coordonnés

Cette installation d’un PTAC GENERAL ELECTRIC Zoneline à Saint-Dominique présente une configuration résidentielle courante, mais techniquement plus délicate qu’elle ne le paraît. L’appareil est intégré sous une grande fenêtre, directement au-dessus d’une section de plinthe électrique, à proximité d’une prise murale et sous des stores verticaux descendant presque jusqu’à sa grille de soufflage.

Dans un espace aussi compact, la réussite d’une installation CVAC ne dépend pas uniquement de la capacité de l’appareil. Le positionnement du PTAC, le dégagement devant les entrées d’air, la proximité du système de chauffage existant, l’accès au panneau de commande et le comportement des stores influencent tous le confort réel obtenu dans la pièce.

Le GENERAL ELECTRIC Zoneline s’intègre ici dans une ouverture traversant le mur extérieur. Sa partie intérieure demeure entièrement accessible, tandis que la section arrière rejette la chaleur vers l’extérieur en mode climatisation. Selon la version précise installée, l’appareil peut également offrir un chauffage électrique ou un fonctionnement de type thermopompe.

La photographie permet de confirmer la marque GENERAL ELECTRIC et la gamme Zoneline. Elle ne montre cependant pas clairement le numéro complet du modèle, la capacité en BTU, la tension d’alimentation ou les données de rendement. Ces renseignements doivent toujours être vérifiés sur la plaque signalétique avant de présenter des valeurs techniques ou de confirmer une admissibilité à une subvention.

Pourquoi un PTAC convenait à cette configuration de Saint-Dominique

Le mur disponible est largement occupé par une fenêtre et par une plinthe électrique installée près du plancher. Une unité murale classique aurait demandé un espace libre en hauteur, une trajectoire pour les conduites frigorifiques et une unité extérieure indépendante.

Le PTAC permet plutôt de regrouper plusieurs composants dans un seul appareil :

• le compresseur;
• le ventilateur intérieur;
• l’échangeur de chaleur;
• les commandes électroniques;
• le système de filtration;
• la section de rejet vers l’extérieur;
• le chauffage auxiliaire, lorsqu’il est inclus dans le modèle.

Cette conception convient particulièrement bien aux pièces qui doivent être climatisées individuellement. Elle est fréquemment utilisée dans les logements, résidences, hôtels, bureaux et immeubles où l’ajout d’un réseau central de conduits serait trop complexe.

À Saint-Dominique, l’installation sous la fenêtre permet également de conserver les murs latéraux pour l’ameublement. L’appareil demeure bas, accessible et relativement discret dans la pièce.

Une intégration visuelle sobre sous la fenêtre

Le PTAC est installé dans l’axe inférieur de la fenêtre. Sa façade blanche s’agence avec les murs, les moulures et les stores. Le plancher de bois demeure dégagé devant l’appareil, ce qui préserve la circulation dans la pièce.

La partie supérieure du Zoneline comprend une longue grille de soufflage orientée vers l’intérieur. La partie inférieure, plus large, sert au retour d’air et donne accès au système de filtration.

Le panneau de commande est placé dans le coin supérieur droit. Il reste accessible sans devoir déplacer un meuble ou retirer un panneau. L’utilisateur peut ainsi ajuster la température, le mode de fonctionnement et la ventilation directement sur l’appareil.

Cette accessibilité est importante dans une installation résidentielle. Un système difficile à régler ou à entretenir finit souvent par être utilisé de manière inadéquate.

Les stores verticaux représentent le principal point de vigilance

La photographie montre des stores verticaux qui descendent très près de la grille de soufflage. Certains panneaux semblent presque reposer sur le dessus du PTAC.

Cette proximité doit être surveillée attentivement. Un store qui recouvre partiellement la sortie d’air peut provoquer une recirculation immédiate : l’air refroidi ou chauffé quitte l’appareil, frappe le store, puis revient rapidement vers la grille de retour sans se mélanger correctement à l’air de la pièce.

Les conséquences possibles comprennent :

• une température moins uniforme;
• des cycles de fonctionnement plus longs;
• une lecture imprécise de la température ambiante;
• un débit d’air réduit;
• davantage de bruit;
• des mouvements répétitifs des lames;
• une usure ou une déformation des stores;
• une consommation électrique inutilement élevée.

Comment maintenir un dégagement adéquat

Les lames verticales devraient rester complètement à l’écart de la grille lorsque le PTAC fonctionne. Plusieurs ajustements simples peuvent être envisagés :

1. raccourcir légèrement les lames situées devant l’appareil;
2. les déplacer vers le côté avant de démarrer le PTAC;
3. installer une retenue discrète;
4. ajuster le rail pour éviter que les panneaux tombent directement sur la sortie d’air;
5. remplacer seulement les lames centrales par une longueur adaptée.

Il est préférable de préserver un espace libre plutôt que de laisser l’air chaud ou froid souffler constamment contre le tissu ou le vinyle.

Le même principe s’applique aux rideaux, fauteuils, bureaux et autres objets. La façade d’un PTAC ne doit pas être traitée comme une tablette ni comme une surface que l’on peut couvrir.

La grande fenêtre augmente les besoins de climatisation

Une fenêtre de cette dimension influence directement la charge thermique de la pièce. En été, le rayonnement solaire peut produire un apport important de chaleur, particulièrement lorsque les stores sont ouverts ou lorsque le vitrage reçoit le soleil pendant plusieurs heures.

En hiver, la surface vitrée peut également accentuer la sensation de froid, même si la température moyenne de la pièce paraît acceptable.

Le positionnement du GENERAL ELECTRIC Zoneline sous la fenêtre présente alors un avantage : l’air traité est distribué près de la zone où les variations thermiques sont souvent les plus importantes.

Le dimensionnement ne doit toutefois jamais être déterminé uniquement à partir de la superficie du plancher. Nous devons également considérer :

• la surface totale du vitrage;
• l’orientation de la fenêtre;
• le type de verre;
• la présence de soleil direct;
• l’étanchéité du cadre;
• l’isolation du mur;
• la hauteur du plafond;
• le nombre d’occupants;
• l’usage de la pièce;
• la présence d’appareils produisant de la chaleur.

Un PTAC trop petit pourrait fonctionner continuellement pendant les journées chaudes. Un modèle surdimensionné pourrait refroidir rapidement sans assurer une déshumidification suffisamment longue et stable.

La proximité de la plinthe électrique demande une stratégie de contrôle

Une plinthe électrique est visible sous l’appareil et se prolonge du côté gauche. Cette installation peut signifier que le PTAC et la plinthe participent tous deux au chauffage de la pièce.

La présence de deux sources de chauffage n’est pas nécessairement problématique, mais leurs réglages doivent être coordonnés.

Si la plinthe est réglée à une température plus élevée que le Zoneline, elle pourrait fonctionner en priorité et rendre le chauffage du PTAC inutile. Dans certaines situations, les deux appareils peuvent même fonctionner simultanément, ce qui augmente la consommation sans améliorer proportionnellement le confort.

Réglages pratiques pour éviter les conflits

Lorsque le PTAC possède un mode chauffage, nous recommandons généralement de déterminer quel appareil doit servir de source principale.

La plinthe peut, par exemple, être utilisée comme chauffage d’appoint lorsque :

• la température extérieure devient très basse;
• le PTAC atteint sa limite de capacité;
• une température minimale doit être maintenue en permanence;
• le modèle installé est principalement destiné à la climatisation.

Le thermostat de la plinthe devrait alors être réglé légèrement plus bas que la consigne du PTAC. Elle ne démarrera que si la température descend sous le niveau souhaité.

Les réglages exacts dépendent du type de Zoneline installé, de la puissance de la plinthe, de l’isolation et de l’usage de la pièce.

L’alimentation électrique visible sur le côté droit

La prise murale et le cordon du PTAC sont visibles du côté droit. Cette configuration facilite l’accès au raccordement, mais elle exige une installation électrique compatible avec les données du fabricant.

Les modèles GENERAL ELECTRIC Zoneline n’utilisent pas tous la même alimentation. Selon la capacité, le type de chauffage et la configuration de l’appareil, les exigences peuvent varier concernant :

• la tension;
• l’intensité du circuit;
• la forme de la fiche;
• le calibre des conducteurs;
• le disjoncteur;
• la puissance du chauffage électrique;
• la mise à la terre.

Nous devons donc relever les données inscrites sur la plaque signalétique et sur le module d’alimentation. Une prise qui semble convenir physiquement n’est pas automatiquement conforme à l’appareil.

Les solutions improvisées à éviter

Un PTAC ne doit pas être alimenté au moyen :

• d’une rallonge domestique;
• d’un adaptateur non approuvé;
• d’une multiprise;
• d’une prise endommagée;
• d’un circuit partagé avec plusieurs charges importantes.

Le cordon doit également rester dégagé, sans être pincé sous l’appareil ni soumis à une tension mécanique. Dans cette installation, son trajet est visible et accessible, ce qui facilite les inspections futures.

Le manchon mural constitue la base de toute l’installation

Le PTAC est inséré dans un manchon traversant le mur. Ce composant métallique soutient l’unité et forme la transition entre l’intérieur et l’extérieur.

Même si le manchon est presque entièrement caché une fois la façade installée, son état détermine une grande partie de la fiabilité du système.

Nous vérifions notamment :

• ses dimensions;
• sa compatibilité avec le Zoneline;
• sa stabilité;
• son niveau ou son inclinaison;
• l’état de sa base;
• les traces de corrosion;
• l’étanchéité autour de l’ouverture;
• le drainage;
• la fixation de la grille extérieure.

Un manchon mal soutenu peut produire des vibrations. Une mauvaise inclinaison peut ramener l’eau vers l’intérieur. Un espace non isolé autour de l’ouverture peut créer des infiltrations d’air froid tout autour du PTAC.

Gestion des condensats et protection du plancher

Lorsque le PTAC fonctionne en climatisation, l’humidité de l’air se transforme en eau sur l’échangeur intérieur. Les condensats sont ensuite dirigés vers la base de l’appareil conformément à la conception du fabricant.

Le système doit être positionné de manière à empêcher cette eau de s’écouler dans la pièce. Le plancher de bois visible sur la photo rend cette vérification particulièrement importante.

Un problème de drainage peut entraîner :

• une accumulation d’eau sous l’appareil;
• des taches sur le plancher;
• un gonflement du bois;
• des odeurs d’humidité;
• de la corrosion;
• des dommages au bas du mur;
• du gel près de la section extérieure en hiver.

Nous inspectons donc la base du manchon, les passages d’eau et l’étanchéité périphérique avant de terminer l’installation.

Capacité, rendement et réfrigérant : ce que la photo ne permet pas de confirmer

La façade permet d’identifier la gamme GENERAL ELECTRIC Zoneline, mais le numéro de modèle complet n’est pas lisible. Il serait donc imprudent d’annoncer une capacité précise, comme 9 000, 12 000 ou 15 000 BTU, sans consulter l’étiquette technique.

Le même principe s’applique aux indices de rendement énergétique. Selon le modèle, les données pertinentes peuvent comprendre :

• la capacité nominale de climatisation;
• la capacité de chauffage;
• l’EER ou l’EER2;
• le coefficient de performance;
• la consommation électrique;
• le débit d’air;
• le niveau sonore;
• le type de réfrigérant.

Les renseignements exacts doivent provenir de la plaque signalétique et de la fiche technique correspondant au numéro de modèle.

Une subvention ne peut pas être présumée pour un PTAC

Les programmes d’aide financière au Québec imposent des critères précis. Ils peuvent limiter l’admissibilité à certaines catégories de thermopompes, à des listes de modèles certifiés ou à des niveaux minimaux de rendement.

La présence d’un mode chauffage ne suffit donc pas à rendre automatiquement un PTAC Zoneline admissible.

Avant de présenter une aide financière au client, il faut vérifier :

1. le numéro complet du modèle;
2. la catégorie d’équipement acceptée;
3. les certifications requises;
4. la capacité reconnue par le programme;
5. la date d’achat et d’installation;
6. les caractéristiques du bâtiment;
7. les règles en vigueur au moment des travaux.

Pour ce projet de Saint-Dominique, aucune admissibilité précise ne peut être confirmée à partir de la photographie seulement.

Une mise en service centrée sur le débit d’air, le confort et la facilité d’entretien

Les essais réalisés avant la remise au client

Après l’insertion du GENERAL ELECTRIC Zoneline dans son manchon, une mise en service complète doit confirmer que l’appareil réagit correctement.

Nous vérifions notamment :

• le démarrage du ventilateur;
• le fonctionnement des commandes;
• la stabilité de l’affichage;
• le démarrage du compresseur;
• le débit à travers la grille supérieure;
• la différence de température entre l’air aspiré et l’air soufflé;
• l’absence de vibrations anormales;
• le drainage;
• le fonctionnement du chauffage, lorsqu’il est présent;
• l’arrêt et le redémarrage selon la consigne.

Dans cette configuration, nous devons également observer le comportement des stores lorsque le ventilateur fonctionne. S’ils bougent excessivement ou se rabattent sur la grille, un ajustement est recommandé.

L’accès au filtre doit rester libre

La grande façade inférieure donne accès au filtre. Pour maintenir un bon rendement, ce filtre doit être inspecté et nettoyé selon les instructions de GENERAL ELECTRIC.

La fréquence dépend de plusieurs facteurs :

• présence d’animaux;
• quantité de poussière;
• utilisation quotidienne;
• travaux effectués dans le bâtiment;
• fumée ou cuisson à proximité;
• durée de la saison de climatisation.

Un filtre obstrué réduit le débit d’air. Il peut également provoquer du givre sur l’échangeur, augmenter le bruit du ventilateur et prolonger les cycles.

Aucun meuble ou objet ne devrait empêcher l’ouverture de la façade. Dans cette pièce, le dégagement au sol facilite l’accès pour l’entretien CVAC.

Les signes à surveiller après l’installation

Un occupant devrait demander une inspection lorsqu’il remarque :

• de l’eau sous l’appareil;
• une diminution importante du débit;
• des vibrations nouvelles;
• un bruit de frottement;
• des odeurs persistantes;
• du givre;
• des arrêts fréquents;
• une fiche ou une prise anormalement chaude;
• une température très différente d’un côté à l’autre de la pièce.

Ces symptômes ne signifient pas nécessairement que le PTAC doit être remplacé. Ils peuvent provenir d’un filtre sale, d’un dégagement insuffisant, d’un problème de drainage ou d’un réglage inadapté.

Une approche adaptée aux bâtiments de la grande région de Montréal

Nous appliquons cette même rigueur lors de nos installations et remplacements de PTAC à Montréal, Laval, Longueuil, sur la Rive Nord, sur la Rive Sud et dans les municipalités de la Montérégie.

Chaque bâtiment présente ses propres contraintes : ouverture ancienne, manchon rouillé, circuit électrique limité, fenêtre très basse, rideaux épais, plinthe électrique ou accès extérieur restreint.

À Saint-Dominique, le défi principal ne consistait pas simplement à placer un appareil dans le mur. Il fallait intégrer le GENERAL ELECTRIC Zoneline dans un espace déjà occupé par une grande fenêtre, des stores verticaux, une plinthe de chauffage et une alimentation électrique latérale.

Cette attention portée aux détails permet d’obtenir un appareil accessible, une façade bien intégrée et une distribution d’air efficace. Elle contribue également à protéger le plancher, limiter les pertes d’énergie et simplifier l’entretien à long terme.
