Une installation compacte réalisée dans une ouverture murale particulièrement serrée

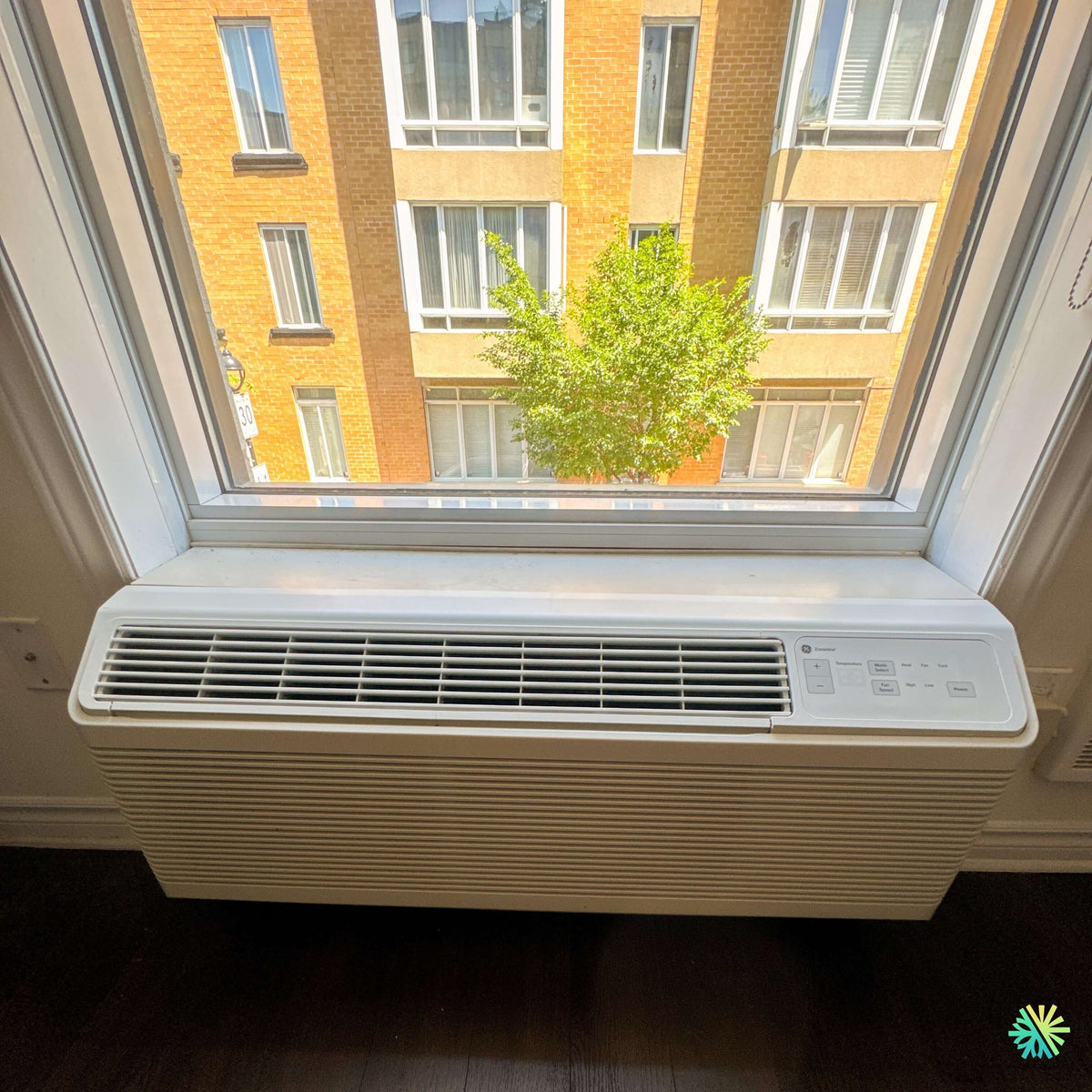

À Saint-Damase, nous avons installé un PTAC GENERAL ELECTRIC Zoneline directement sous une grande fenêtre, dans une ouverture murale existante où chaque centimètre disponible devait être utilisé intelligemment. La configuration visible sur la photo illustre très bien l’un des principaux avantages de ce type d’appareil : offrir la climatisation et, selon la version exacte, le chauffage d’une pièce sans nécessiter de conduits de ventilation ni d’unité extérieure distincte installée sur la façade.
Le PTAC occupe ici presque toute la largeur de l’ouverture disponible. Sa partie supérieure arrive immédiatement sous le cadre de la fenêtre, tandis que sa façade demeure suffisamment dégagée pour permettre l’aspiration et la distribution de l’air. L’intégration devait donc être précise afin d’éviter qu’un mauvais alignement, une moulure trop avancée ou un dégagement insuffisant nuise au fonctionnement de l’appareil.
Dans un projet semblable, le travail ne consiste pas seulement à insérer le châssis dans un manchon mural. Nous devons analyser l’ensemble de l’environnement :
- la profondeur du mur;
- les dimensions du manchon existant;
- la position du rebord de fenêtre;
- l’état de la grille extérieure;
- le dégagement devant la façade;
- le circuit électrique;
- l’évacuation du condensat;
- l’accessibilité future pour l’entretien;
- la qualité de l’étanchéité entre le bâtiment et le manchon.
Le résultat final montre un GENERAL ELECTRIC Zoneline bien centré, installé à une hauteur pratique et intégré proprement sous la fenêtre.
Pourquoi un PTAC convenait bien à cette pièce
Un PTAC, ou climatiseur terminal monobloc, regroupe dans un seul appareil les éléments qui seraient normalement répartis entre une unité intérieure et une unité extérieure. Le compresseur, les ventilateurs, les échangeurs de chaleur et les commandes sont réunis dans un châssis traversant le mur.
Cette conception est souvent retenue dans les :
- appartements;
- copropriétés;
- résidences pour personnes âgées;
- hôtels et motels;
- petits immeubles locatifs;
- bureaux individuels;
- bâtiments où l’espace extérieur est limité.
À Saint-Damase, l’ouverture murale sous la fenêtre permettait d’utiliser un emplacement déjà compatible avec le principe d’un appareil traversant. Aucun réseau de conduits ne devait être ajouté et aucune conduite frigorifique ne devait parcourir les murs de la pièce.
Cette solution préserve également une grande partie de l’espace intérieur. Contrairement à certains appareils portatifs, le PTAC ne repose pas au milieu de la pièce et ne requiert pas de tuyau flexible dirigé vers une fenêtre entrouverte.
Une grande fenêtre qui influence directement les besoins de climatisation
La fenêtre située au-dessus du GENERAL ELECTRIC Zoneline occupe une surface importante. Même lorsque le vitrage est de bonne qualité, une fenêtre de cette dimension peut influencer fortement la charge thermique de la pièce.
En été, le rayonnement solaire peut augmenter rapidement la température intérieure. En hiver, la surface vitrée peut contribuer aux pertes de chaleur, particulièrement près du bas de la fenêtre et du rebord.
Le dimensionnement d’un PTAC ne doit donc jamais reposer uniquement sur la superficie du plancher. Pour sélectionner une capacité adéquate, nous tenons compte de plusieurs facteurs :
- la superficie de la pièce;
- la hauteur du plafond;
- la dimension des fenêtres;
- leur orientation;
- l’exposition directe au soleil;
- le type de vitrage;
- l’isolation du mur;
- l’étage où se trouve le logement;
- le nombre d’occupants;
- les appareils produisant de la chaleur;
- l’utilisation réelle de la pièce.
Un appareil insuffisamment dimensionné risque de fonctionner presque sans arrêt pendant les journées les plus chaudes. À l’inverse, un appareil trop grand peut atteindre rapidement la température demandée, puis s’arrêter avant d’avoir retiré suffisamment d’humidité de l’air.
Une capacité en BTU qui doit être confirmée sur la plaque signalétique
La façade des appareils GENERAL ELECTRIC Zoneline peut être semblable d’une capacité à l’autre. Il n’est donc pas possible de confirmer avec précision le nombre de BTU uniquement à partir de l’apparence extérieure.
Le numéro de modèle complet et la plaque signalétique permettent de vérifier :
- la capacité de climatisation;
- la capacité de chauffage;
- la tension requise;
- l’intensité électrique;
- le type de réfrigérant;
- la puissance de la résistance auxiliaire, s’il y en a une;
- le numéro de série;
- les certifications applicables.
Cette vérification est particulièrement importante lors du remplacement d’un ancien PTAC. Deux appareils ayant pratiquement les mêmes dimensions peuvent demander des circuits électriques différents ou offrir des capacités qui ne correspondent pas aux besoins de la pièce.
Le manchon mural, la base de toute installation réussie
Le manchon mural est la structure métallique insérée dans l’ouverture du bâtiment. Il supporte le châssis du PTAC et forme le passage entre l’intérieur et l’extérieur.
Avant l’installation, nous devons déterminer s’il peut être réutilisé ou s’il doit être remplacé. Nous inspectons notamment :
- sa largeur et sa hauteur intérieures;
- sa profondeur;
- son niveau;
- sa pente;
- la présence de corrosion;
- l’état de ses points de fixation;
- l’étanchéité de son périmètre;
- la compatibilité avec la grille extérieure;
- l’absence de déformation.
Une légère déformation peut empêcher le châssis de glisser correctement ou créer une pression inégale sur sa carrosserie. Le résultat peut être une vibration, un bruit métallique ou une façade qui ne s’installe pas correctement.
La pente du manchon doit également respecter les exigences du fabricant. Elle favorise l’évacuation de l’eau vers l’extérieur sans compromettre la stabilité de l’appareil.
Une grille extérieure compatible est indispensable
L’arrière du PTAC doit aspirer et rejeter de l’air à travers la grille extérieure. Cette grille ne constitue pas seulement une finition esthétique : sa conception influence directement le débit d’air du condenseur.
Une grille incompatible ou obstruée peut provoquer :
- la recirculation de l’air chaud;
- une augmentation de la pression du circuit frigorifique;
- une baisse de rendement;
- un fonctionnement plus bruyant;
- des arrêts de protection;
- une usure prématurée du compresseur.
Nous vérifions donc que la grille extérieure correspond à la configuration du GENERAL ELECTRIC Zoneline et qu’elle n’est pas bloquée par des débris, un grillage trop serré ou un élément architectural ajouté après l’installation initiale.
Un rebord de fenêtre très proche de la sortie d’air
Sur cette installation, le dessus du PTAC arrive directement sous le rebord de la fenêtre. Cette proximité nous oblige à vérifier attentivement le chemin suivi par l’air soufflé.
La grille supérieure doit pouvoir projeter l’air dans la pièce sans que celui-ci soit immédiatement redirigé contre la vitre. Un jet d’air froid constamment dirigé vers la fenêtre peut nuire à la distribution de la température. En chauffage, la chaleur pourrait également s’accumuler près de la sonde et modifier la lecture de la température ambiante.
Nous nous assurons donc que :
- la grille reste entièrement ouverte;
- le rebord ne bloque pas les ailettes;
- aucun rideau ne tombe devant la sortie;
- les commandes demeurent accessibles;
- la façade peut être retirée sans démonter la fenêtre.
Le faible espace disponible rend l’alignement particulièrement important. Quelques millimètres de décalage peuvent suffire pour créer un frottement ou empêcher le retrait normal du panneau frontal.
Une façade dégagée pour préserver le débit d’air
La grande grille frontale sert principalement à reprendre l’air de la pièce. Elle doit rester libre, même après l’aménagement du mobilier.
Nous recommandons d’éviter de placer directement devant le PTAC :
- un lit;
- un divan;
- une commode;
- un fauteuil;
- des boîtes;
- des rideaux épais;
- du linge ou des couvertures.
Une obstruction réduit le volume d’air traversant l’appareil. Le système peut alors fonctionner plus longtemps, devenir plus bruyant et produire une température moins uniforme.
Dans la configuration montrée, l’espace devant la façade est ouvert, ce qui favorise une circulation d’air efficace dans la pièce.
L’intégration électrique dans un espace limité
Une ouverture électrique est visible sur le mur latéral pendant les travaux. Dans ce type de chantier, l’installation du PTAC doit être coordonnée avec la remise en place ou la finition des composantes électriques à proximité.
Le raccordement doit correspondre exactement aux données de la plaque signalétique. Nous devons notamment confirmer :
- la tension d’alimentation;
- le type de prise ou de raccordement;
- le calibre du circuit;
- la protection au panneau;
- l’intensité maximale admissible;
- la mise à la terre;
- la compatibilité de la fiche avec la prise.
Il ne faut jamais remplacer simplement la fiche, utiliser un adaptateur improvisé ou brancher l’appareil sur un circuit choisi uniquement parce qu’il se trouve à proximité.
Un PTAC doté d’une résistance de chauffage peut demander une puissance électrique importante. Le circuit existant doit donc être inspecté avant la mise en service.
Mise en service, confort et entretien du GENERAL ELECTRIC Zoneline
Un panneau de commande directement accessible
Le panneau de commande se trouve dans la partie supérieure droite de l’appareil. Il permet d’ajuster la température, la vitesse du ventilateur et le mode de fonctionnement disponible.
Selon le modèle exact, les options peuvent comprendre :
- la climatisation;
- la ventilation seulement;
- le chauffage par thermopompe;
- le chauffage électrique auxiliaire;
- différentes vitesses de ventilation;
- un contrôle local ou mural.
Le GENERAL ELECTRIC Zoneline peut ainsi assurer le confort d’une pièce de manière indépendante du reste du bâtiment. Cette autonomie est particulièrement pratique dans les immeubles multilogements ou les résidences où les préférences de température varient d’un occupant à l’autre.
Les étapes de notre mise en service
Après l’installation physique, nous réalisons plusieurs essais afin de vérifier le comportement du système dans des conditions réelles.
Notre procédure comprend généralement :
- l’inspection du châssis et de ses fixations;
- la vérification du manchon;
- le contrôle de l’alimentation électrique;
- l’essai du panneau de commande;
- la vérification des vitesses du ventilateur;
- l’essai du mode de climatisation;
- l’essai du mode de chauffage disponible;
- l’écoute des vibrations;
- le contrôle du débit d’air;
- l’inspection de l’évacuation du condensat;
- la vérification du fonctionnement extérieur;
- la remise en place complète de la façade.
Nous observons également l’appareil après plusieurs minutes de fonctionnement. Certaines vibrations ou anomalies n’apparaissent qu’une fois le compresseur stabilisé ou après un changement de mode.
Le contrôle du bruit et des vibrations
Un PTAC contient le compresseur dans le même châssis que la partie intérieure. Il produit donc naturellement un niveau sonore différent de celui d’une thermopompe murale, dont le compresseur est installé à l’extérieur.
Toutefois, des bruits excessifs ne doivent pas être considérés comme normaux. Ils peuvent provenir :
- d’une façade mal fixée;
- d’un manchon déformé;
- d’une vis desserrée;
- d’un châssis en contact avec une moulure;
- d’un ventilateur déséquilibré;
- d’une grille extérieure mal installée;
- d’un objet laissé près de l’appareil.
Dans une ouverture aussi serrée que celle de cette installation à Saint-Damase, nous portons une attention particulière aux points de contact entre le PTAC, le mur et le cadre de fenêtre.
L’étanchéité autour de l’ouverture
Le manchon traverse complètement le mur. Les espaces autour de celui-ci doivent être scellés correctement pour empêcher les infiltrations d’air et d’eau.
Une étanchéité déficiente peut entraîner :
- une sensation de courant d’air;
- une hausse des pertes énergétiques;
- de la condensation;
- une détérioration des matériaux;
- une infiltration de pluie;
- une entrée d’insectes;
- des odeurs provenant de l’extérieur.
Le scellement doit cependant respecter les passages de drainage et de ventilation du PTAC. Il ne faut jamais remplir sans distinction toutes les ouvertures visibles à l’arrière de l’appareil.
Les erreurs à éviter avec un PTAC sous une fenêtre
Fermer les rideaux devant l’appareil
Les rideaux peuvent bloquer la reprise d’air ou détourner le soufflage vers la vitre.
Déposer des objets sur le dessus
Le dessus du PTAC n’est pas une tablette. Les objets peuvent bloquer la grille, vibrer ou tomber dans l’appareil.
Ignorer le nettoyage du filtre
Un filtre obstrué diminue le débit d’air et augmente la consommation d’énergie.
Utiliser une rallonge électrique
Un appareil de cette puissance doit être raccordé conformément aux exigences du fabricant et du circuit prévu.
Obstruer la grille extérieure en hiver
La neige, la glace ou les débris doivent être retirés sans endommager l’appareil.
Modifier les réglages internes sans documentation
Certains paramètres de fonctionnement sont destinés aux installateurs ou aux gestionnaires d’immeuble. Une modification incorrecte peut nuire au confort ou augmenter les coûts.
Un entretien simple, mais indispensable
Le filtre frontal doit être inspecté régulièrement. Dans une pièce utilisée quotidiennement, une vérification mensuelle est généralement appropriée. La fréquence doit être augmentée lors de travaux, en présence d’animaux ou lorsque l’appareil fonctionne presque continuellement.
Un entretien CVAC plus complet peut inclure :
- le nettoyage du filtre;
- l’inspection du serpentin intérieur;
- le nettoyage de la roue du ventilateur;
- la vérification du bac de condensat;
- l’inspection des raccordements électriques;
- le nettoyage de la grille extérieure;
- le contrôle des joints du manchon;
- la vérification du thermostat;
- l’écoute du compresseur et des moteurs.
Un entretien régulier favorise un bon débit d’air et réduit les risques de mauvaises odeurs, de givre ou de drainage insuffisant.
Rendement énergétique et admissibilité aux subventions
Les caractéristiques énergétiques varient selon le numéro de modèle précis du GENERAL ELECTRIC Zoneline. La présence d’un mode de chauffage ne signifie pas automatiquement que l’appareil répond aux critères d’un programme de subvention destiné aux thermopompes pour climat froid.
Avant de conclure à l’admissibilité, il faut vérifier :
- le modèle complet;
- les certifications;
- la capacité de chauffage;
- les données de rendement;
- les exigences du programme;
- le type de bâtiment;
- la date d’achat et d’installation.
Les documents importants à conserver sont la facture, la fiche technique, la photo de la plaque signalétique, le numéro de série et la preuve d’installation.
Un choix différent d’une thermopompe murale
Le PTAC et la thermopompe murale répondent à des besoins différents.
Le PTAC est souvent avantageux lorsque :
- une ouverture murale existe déjà;
- aucune unité extérieure séparée n’est souhaitée;
- chaque pièce doit être autonome;
- l’ajout de conduits est impossible;
- l’accès frontal simplifie la maintenance.
Une thermopompe murale peut toutefois offrir un fonctionnement intérieur plus silencieux et, selon le modèle, un rendement supérieur à basse température. Le choix doit donc être fondé sur la structure du bâtiment, les contraintes de façade, l’électricité disponible et les attentes de l’occupant.
L’approche AirGreen pour les installations de PTAC
Pour ce projet à Saint-Damase, nous avons adapté l’installation à une ouverture murale étroite, à une grande surface vitrée et à un dégagement supérieur limité. Le travail exigeait une attention particulière au positionnement du châssis, au soufflage sous le rebord et à l’accès aux commandes.
Cette méthode s’applique également à nos projets de PTAC, thermopompes, climatiseurs muraux et systèmes centraux à Montréal, Laval, Longueuil, sur la Rive-Nord et la Rive-Sud. Nous ne considérons jamais l’appareil séparément du bâtiment. Le rendement dépend de la qualité du manchon, de l’étanchéité, de l’électricité, de la circulation d’air et de l’entretien futur.
Le GENERAL ELECTRIC Zoneline installé ici s’intègre directement sous la fenêtre sans occuper inutilement la pièce. Sa façade demeure accessible, le panneau de commande est facile à utiliser et le débit d’air peut circuler librement. Cette combinaison entre précision technique et intégration architecturale constitue la base d’une installation CVAC durable.
